1. Przeznaczenie rozwiązania i najważniejsza korzyść

Najważniejszą korzyścią z REVIT.ClashViewer jest oszczędność czasu specjalisty. Przy otwieraniu raportu rozwiązanie sprawdza aktualność kolizji oraz automatycznie odfiltrowuje i ukrywa wpisy, które nie odpowiadają rzeczywistym kolizjom:

• fałszywe duplikaty, w których obaj uczestnicy są tym samym elementem modelu;
• już usunięte kolizje, których elementy nie przecinają się już ze sobą;
• kolizje, w których jeden lub oba elementy zostały usunięte z modelu.

Jeżeli drugi element znajduje się w modelu powiązanym, który jest wyładowany lub w ogóle nie został podłączony, rozwiązanie wyświetla ostrzeżenie. Niedostępność powiązania nie jest utożsamiana z usunięciem elementu ani z rozwiązaniem kolizji.

Rozwiązanie umożliwia również przekazanie wykonania zadania specjaliście pracującemu w drugim modelu oraz prowadzenie dyskusji z załączonymi plikami, zrzutami ekranu i innymi materiałami. Specjalista może skupić się na aktualnych zadaniach i uzgodnieniach zamiast ręcznie weryfikować nieaktualne uwagi.

Rozwiązanie działa z dowolnymi układami współrzędnych i formatami raportów Navisworks. Potrafi filtrować kolizje według identyfikatorów elementów biorących w nich udział, dzięki czemu użytkownik widzi tylko kolizje dotyczące własnego modelu, niezależnie od tego, czy raport pochodzi z modelu Navisworks utworzonego przez osobny eksport każdego pliku Revit, czy z modelu federacyjnego wyeksportowanego jednorazowo. Dzięki temu specjalista BIM nie musi przygotowywać osobnych raportów dla każdego projektanta, a projektanci nie muszą ręcznie odfiltrowywać kolizji innych branż — każdy widzi tylko te kolizje, w których uczestniczą elementy modelu aktualnie otwartego w Revit.

REVIT.ClashViewer otwiera raport w stale dostępnym dokowanym panelu Revit. Projektant pozostaje w swoim modelu roboczym, wybiera odpowiedni wiersz i klika «Przejdź». Rozwiązanie przygotowuje widok 3D, tworzy lokalny section box wokół strefy konfliktu, dopasowuje elementy według ID, zaznacza je i w razie potrzeby tymczasowo izoluje.

Dzięki temu raport Navisworks przestaje być zewnętrznym dokumentem z listą uwag i staje się roboczym narzędziem nawigacji po modelu. Zamiast wyszukiwać po współrzędnych, kopiować ID i ręcznie tworzyć widoki 3D, projektant od razu otrzymuje zlokalizowany obszar, w którym można sprawdzić i usunąć konflikt.

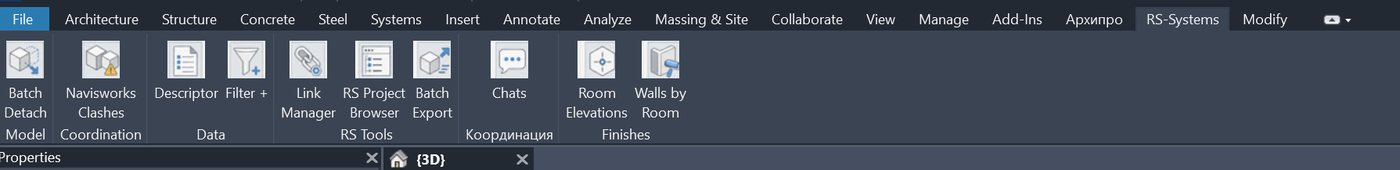

Rysunek 1. Polecenie «Navisworks Clashes» znajduje się na karcie RS-Systems i otwiera dokowany panel kolizji.

2. Jak zmienia się proces pracy z kolizjami

3. Obsługiwane formaty raportów Navisworks

Bieżąca implementacja odczytuje główne warianty raportów generowanych przez Navisworks Manage:

• raporty XML o strukturze exchange → clashtest → clashresult;
• raporty XLSX, w tym skoroszyty wielostronicowe i wieloarkuszowe; rozwiązanie odczytuje i przetwarza dane raportu ze wszystkich odpowiednich arkuszy jednego pliku;
• tabelaryczne raporty HTML, w których wyniki są zebrane w jednej wspólnej tabeli;
• nietabelaryczne raporty HTML w formacie report/viewpoint;
• pliki HTML z rozszerzeniem .html lub .htm; typ pliku jest dodatkowo rozpoznawany na podstawie zawartości.

Z raportu pobierane są: nazwa testu, nazwa kolizji, GUID, status, odległość, punkt kolizji, ID obiektów, warstwa, nazwa i typ elementów, komentarze oraz odnośniki do obrazów. Obsługiwane są odnośniki do plików JPG, JPEG i PNG umieszczonych względem pliku raportu.

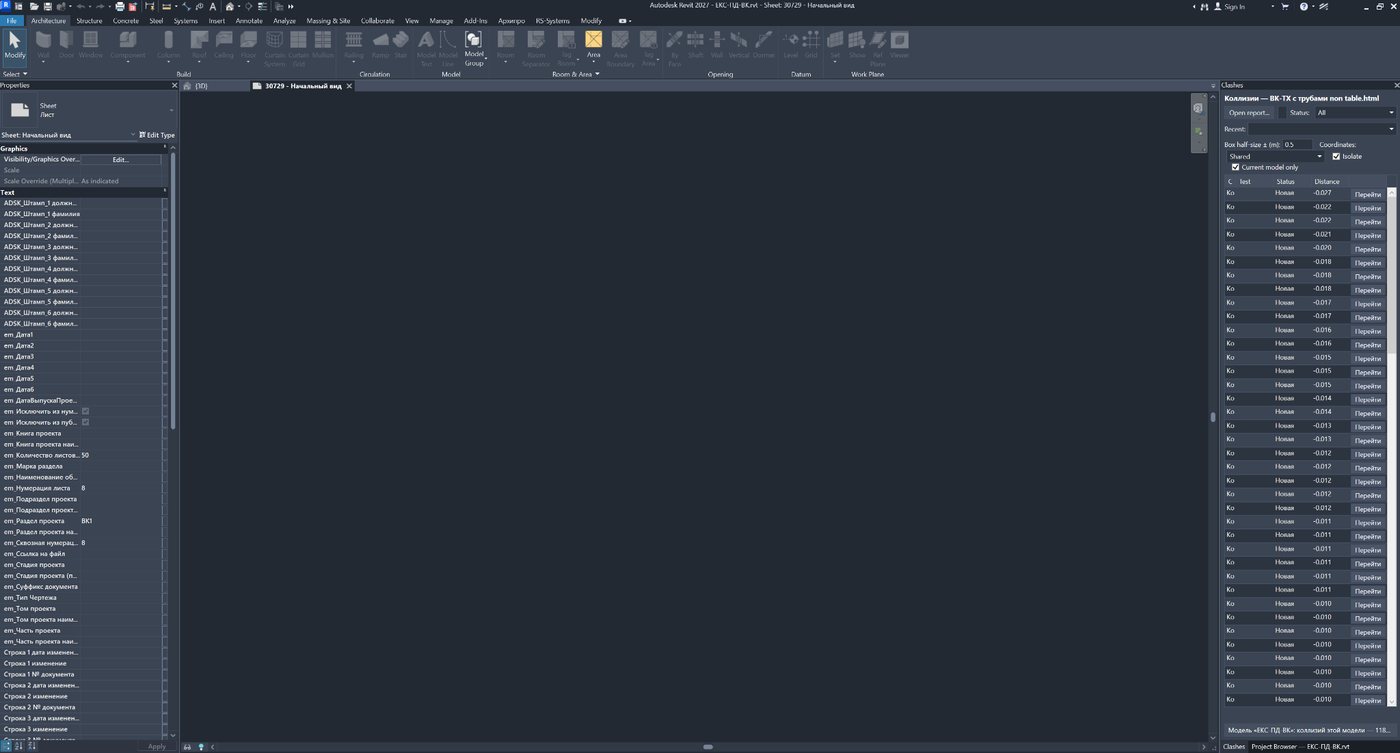

Rysunek 2. Raport jest otwarty w dokowanym panelu po prawej stronie: lista kolizji pozostaje dostępna jednocześnie z modelem Revit.

4. Praca z układami współrzędnych i jednostkami

Rozwiązanie oferuje trzy tryby określania obszaru roboczego. Pozwala to używać tego samego narzędzia przy różnych zasadach eksportu NWC i różnych ustawieniach współrzędnych współdzielonych projektu.

Dla raportów XML kod uwzględnia jednostki zapisane w raporcie: metry, milimetry, centymetry, stopy i cale. Dla raportów HTML bieżąca wersja zakłada metry.

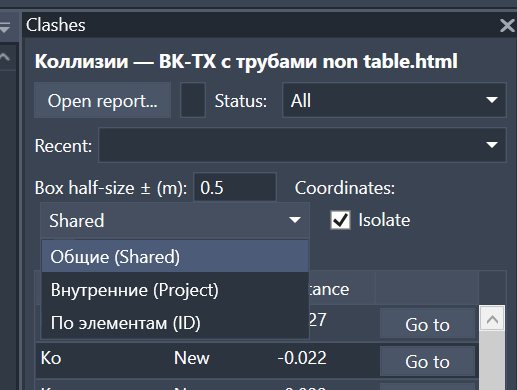

Rysunek 3. Wybór trybu: współrzędne współdzielone, współrzędne wewnętrzne albo pozycjonowanie według elementów i ich ID.

5. Filtrowanie kolizji według ID elementów otwartego modelu

Kluczową funkcją rozwiązania jest pole wyboru «Tylko bieżący model». Po wczytaniu raportu wtyczka sprawdza każdy obiekt kolizji i próbuje znaleźć w otwartym dokumencie Revit element o numerycznym ID podanym w raporcie. Kolizja jest przypisywana do bieżącego modelu, jeśli co najmniej jeden z jej obiektów zostanie znaleziony w dokumencie hosta.

Filtrowanie nie zależy od nazwy NWC, nazwy modelu, nazwy testu ani od sposobu, w jaki koordynator BIM złożył plik Navisworks. Kryterium stanowi ElementId zapisany przez Navisworks w danych obiektu.

Jeśli w otwartym modelu nie zostanie znaleziona żadna kolizja, użytkownik nie pozostaje z pustą tabelą: filtr jest automatycznie wyłączany, wyświetlane są wszystkie wyniki i pojawia się ostrzeżenie o możliwej niezgodności ID lub o tym, że raport dotyczy innego modelu.

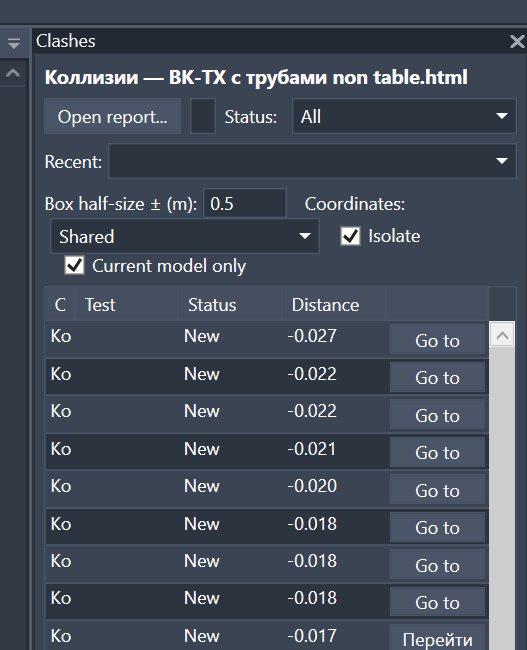

Rysunek 4. Filtr «Tylko bieżący model», tryb współrzędnych, izolacja i pierwsze wiersze raportu.

6. Dopasowanie elementów modelu hosta i plików podłączonych

Podczas przechodzenia do kolizji każdy ID jest najpierw sprawdzany w aktywnym modelu hosta. Jeśli element nie zostanie tam znaleziony, przeszukiwane są wszystkie załadowane podłączone modele Revit. Dzięki temu wtyczka działa zarówno w pliku roboczym pojedynczej branży, jak i w federacyjnym modelu koordynacyjnym z linkami.

• Elementy modelu hosta są zaznaczane bezpośrednio.
• Jeśli obiekt zostanie znaleziony wewnątrz linku, zaznaczana i izolowana jest odpowiednia instancja RevitLinkInstance.
• Niezaładowane linki nie są przeszukiwane.
• Elementy pomocnicze i typy bez kategorii geometrycznej nie są traktowane jako obiekty kolizji.

7. Przechodzenie do miejsca kolizji w Revit

Przejście wykonuje się przyciskiem «Przejdź» w wierszu albo przez dwukrotne kliknięcie kolizji. Rozwiązanie wykonuje kolejno następujące czynności:

1. Używa aktywnego widoku 3D. Jeśli otwarty jest widok inny niż 3D, próbuje przełączyć się na pierwszy odpowiedni drukowalny widok 3D.

2. Dopasowuje obiekty raportu do elementów modelu hosta i załadowanych linków.

3. Określa środek obszaru roboczego zgodnie z wybranym trybem współrzędnych.

4. Aktywuje section box i ustawia jego granice.

5. Zaznacza znalezione elementy lub instancje linków.

6. Włącza albo wyłącza tymczasową izolację zależnie od pola wyboru.

7. Wykonuje przewidywalne przybliżenie do granic section box.

Użytkownik od razu trafia do ograniczonej lokalnej przestrzeni zamiast do ogólnego widoku 3D całego modelu. Jest to szczególnie przydatne przy dużych obiektach, gdzie standardowe Zoom to Fit może sprawić, że potrzebny fragment będzie niemal niewidoczny z powodu odległej geometrii lub nieprawidłowo umieszczonego linku.

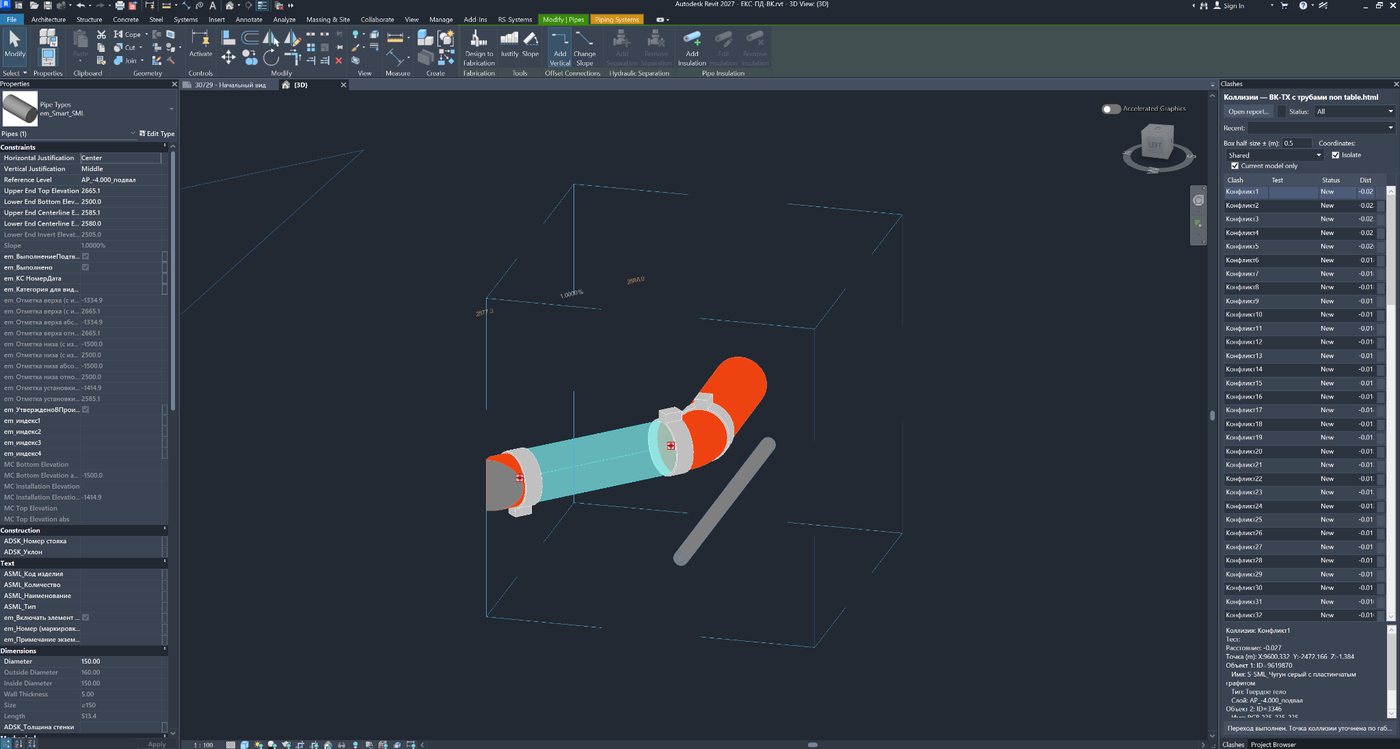

Rysunek 5. Wynik przejścia: lokalny section box, zaznaczone znalezione elementy, a pozostała część modelu może zostać tymczasowo odizolowana.

8. Section Box, doprecyzowanie punktu i rozmiar obszaru roboczego

Rozmiar obszaru roboczego jest podawany jako połowa rozmiaru sześcianu w metrach. Wartość 0,5 oznacza zapas ±0,5 m wzdłuż każdej osi. Użytkownik może go zwiększyć dla dużych instalacji lub zmniejszyć dla gęstych węzłów koordynacyjnych.

W trybach Shared i Project wtyczka nie ufa bezwarunkowo współrzędnej Navisworks. Jeśli elementy modelu hosta zostaną znalezione według ID, punkt raportu jest doprecyzowywany na podstawie ich obwiedni: przesuwany do przecięcia obwiedni pary, a jeśli nie ma przecięcia — do wspólnego obszaru elementów. Taki algorytm kompensuje stałe przesunięcie między modelem federacyjnym a otwartym modelem branżowym.

W trybie «Według elementów (ID)» box jest tworzony bezpośrednio wokół obwiedni znalezionych elementów z zadanym zapasem. Jeśli elementy hosta nie zostaną znalezione, ale raport zawiera punkt, wtyczka przechodzi awaryjnie według współrzędnej.

9. Zaznaczanie i tymczasowa izolacja elementów

Pole wyboru «Izoluj» steruje tymczasowym trybem Hide/Isolate aktywnego widoku 3D. Gdy jest włączone, wybranie innego wiersza natychmiast aktualizuje izolację — projektant nie musi za każdym razem uruchamiać osobnego polecenia.

• Elementy modelu hosta są zaznaczane i izolowane bezpośrednio.
• Dla obiektów wewnątrz modeli podłączonych izolowana jest odpowiednia instancja linku.
• Wyłączenie pola wyboru kończy tymczasową izolację, ale zachowuje utworzony section box.
• Stan pola wyboru jest zapamiętywany i używany przy następnym uruchomieniu.

Tryb ten jest wygodny przy poprawianiu gęstych węzłów instalacyjnych: widoczne pozostają tylko elementy uczestniczące w konflikcie, a projektant może szybko wyłączyć izolację i zobaczyć otoczenie bez utraty lokalnego obszaru section box.

Szczegóły wybranej kolizji i komunikat o wykonanej izolacji.	Odizolowany fragment modelu w lokalnym section box.

10. Statusy, wyszukiwanie i szybkie filtrowanie

Raport można filtrować według standardowych statusów Navisworks: Wszystkie, Nowe, Aktywne, Rozwiązane, Zatwierdzone i Przejrzane. Statusy z rosyjskich i angielskich raportów HTML są normalizowane do wspólnego schematu wewnętrznego.

Pole wyszukiwania sprawdza nie tylko nazwę kolizji. Wyszukiwanie odbywa się według:

• nazwy kolizji;
• krótkiego opisu obiektów uczestniczących;
• ID elementów;
• nazwy i typu elementu;
• warstwy z raportu.

Filtr statusu, wyszukiwanie i «Tylko bieżący model» działają jednocześnie. Na przykład projektant może wyświetlić tylko nowe kolizje bieżącego modelu, a następnie znaleźć wśród nich konflikty konkretnego pionu, typu urządzenia lub ID.

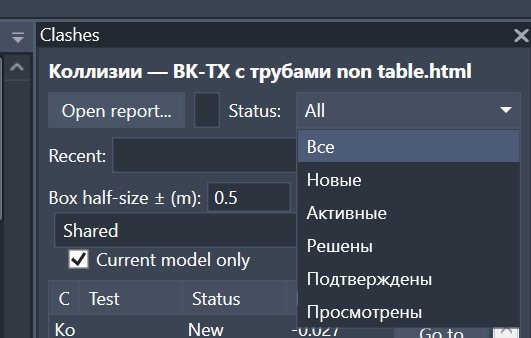

Rysunek 6. Filtr według statusów: nowe, aktywne, rozwiązane, zatwierdzone i przejrzane kolizje.

11. Automatyczne wykrywanie naprawionych kolizji

• fałszywe duplikaty, w których obaj uczestnicy są tym samym elementem modelu;
• już usunięte kolizje, których elementy nie przecinają się już ze sobą;
• kolizje, w których jeden lub oba elementy zostały usunięte z modelu.

Jeżeli drugi element znajduje się w modelu powiązanym, który jest wyładowany lub w ogóle nie został podłączony, rozwiązanie wyświetla ostrzeżenie. Niedostępność powiązania nie jest utożsamiana z usunięciem elementu ani z rozwiązaniem kolizji.

12. Szczegóły, obrazy, komentarze i kolumny tabeli

Po wybraniu wiersza dolna część panelu pokazuje dane kolizji: nazwę, test, odległość, współrzędną, ID każdego obiektu, nazwę, typ i warstwę. Jeśli raport zawiera powiązany obraz, a plik znajduje się pod wskazaną ścieżką względną, jest ładowany do podglądu bez blokowania pliku źródłowego.

Domyślnie tabela pozostaje zwarta, ale z menu kontekstowego nagłówka można włączyć dodatkowe kolumny:

• Test;
• Status;
• Odległość;
• Punkt;
• Obiekty;
• Komentarz.

Wybrany zestaw kolumn jest zapisywany w ustawieniach użytkownika. Dzięki temu projektant może pozostawić minimalną listę, a koordynator BIM włączyć test, status, odległość i komentarze do analizy raportu.

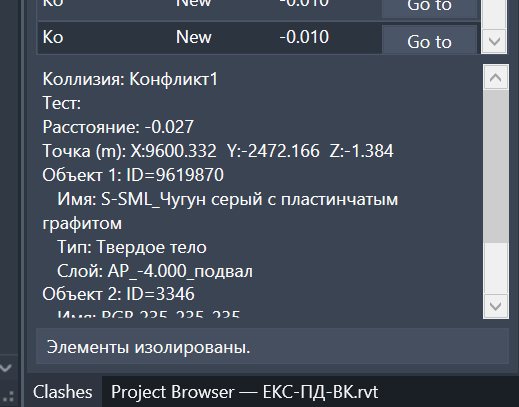

Rysunek 7. Szczegółowa karta wybranej kolizji: współrzędna, ID, nazwa, typ i warstwa obu obiektów.

13. Historia raportów i ustawienia osobiste

Wtyczka przechowuje listę maksymalnie 12 ostatnio otwieranych raportów. Użytkownik może ponownie otworzyć potrzebny raport XML lub HTML z listy rozwijanej bez wracania do okna wyboru pliku.

Indywidualnie zapisywane są:

• rozmiar section box;
• tryb współrzędnych;
• domyślny stan izolacji;
• stan filtra «Tylko bieżący model»;
• zestaw wyświetlanych kolumn;
• historia ostatnich raportów.

Ustawienia i historia są rozdzielone według wersji Revit. Użytkownik może mieć różne parametry pracy dla Revit 2021 i Revit 2027 bez mieszania ich ze sobą.

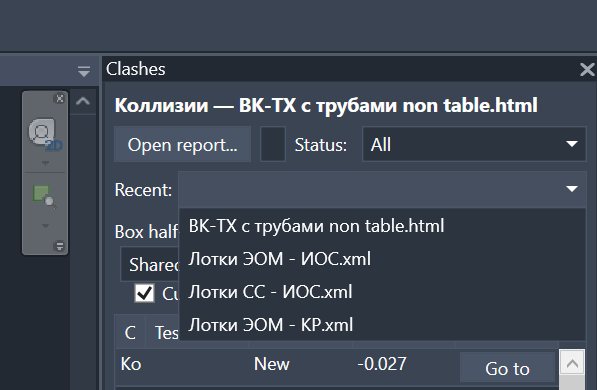

Rysunek 8. Lista ostatnio otwieranych raportów umożliwia szybkie przełączanie między zestawami kolizji.

14. Praktyczny proces pracy projektanta

1. Otrzymaj wspólny raport XML lub HTML z Navisworks wraz z folderem obrazów, jeśli został wygenerowany.

2. Otwórz własny model roboczy Revit i uruchom «Navisworks Clashes» na karcie RS-Systems.

3. Otwórz raport. Pozostaw włączone pole wyboru «Tylko bieżący model».

4. Wybierz tryb współrzędnych. Zaleca się rozpocząć od Shared; przy rozbieżności współrzędnych użyj Project lub «Według elementów (ID)».

5. W razie potrzeby odfiltruj nowe lub aktywne kolizje i użyj wyszukiwania.

6. Włącz «Izoluj» i klikaj «Przejdź» w kolejnych wierszach.

7. Poprawiaj model, kolejno przechodząc do następnej kolizji.

8. Po przygotowaniu zaktualizowanego modelu przekaż go koordynatorowi BIM do ponownego testu kolizji.

15. Praktyczny proces pracy specjalisty BIM

Specjalista BIM może zachować jeden spójny proces tworzenia raportów zamiast przygotowywać osobne pliki dla każdej branży.

1. Utwórz w Navisworks wspólny zestaw testów kolizji dla wszystkich modeli i branż.

2. Wyeksportuj raport do XML lub HTML z identyfikatorami obiektów; w razie potrzeby dołącz obrazy i komentarze.

3. Przekaż ten sam pakiet wszystkim uczestnikom projektu.

4. Ustal zalecany tryb współrzędnych dla projektu i typowy rozmiar section box.

5. Odbieraj zaktualizowane modele i po każdym cyklu poprawek wykonuj nowy test kolizji w Navisworks.

W rezultacie koordynator BIM odpowiada za jakość wspólnego raportu i ponowną kontrolę geometryczną, a projektanci samodzielnie otrzymują własny roboczy zestaw kolizji bezpośrednio w swoich plikach.

16. Ograniczenia i ważne cechy bieżącej wersji

• Rozwiązanie odczytuje raport, ale nie zapisuje zmienionych statusów z powrotem do Navisworks i nie zapewnia synchronizacji dwukierunkowej.

Rozwiązanie sprawdza wpisy raportu na podstawie bieżącego stanu dostępnych modeli, w tym obecności elementów i utrzymywania się ich przecięcia. Końcową weryfikację koordynacyjną zaktualizowanych modeli przeprowadza się za pomocą nowego testu kolizji w Navisworks.

• Filtrowanie według modelu zależy od numerycznego ElementId zapisanego w raporcie. Jeśli raport nie zawiera ID albo ID zmienił się po ponownym utworzeniu obiektu, dopasowanie nie jest możliwe.
• W plikach podłączonych przeszukiwane są tylko załadowane linki.
• Dla obiektu znajdującego się wewnątrz linku Revit pozwala zaznaczyć i odizolować instancję linku, a niekoniecznie zagnieżdżony element jako samodzielny obiekt hosta.
• Tryb box «Według elementów (ID)» wykorzystuje granice elementów znalezionych w modelu hosta; jeśli ich nie ma, wtyczka przechodzi awaryjnie według współrzędnej.
• Do nawigacji wymagany jest odpowiedni widok 3D. Jeśli taki widok nie istnieje, należy go utworzyć lub otworzyć.
• Parser HTML jest dostosowany do tabelarycznych i nietabelarycznych struktur Navisworks przewidzianych w kodzie; znacznie zmodyfikowany zewnętrzny HTML może nie zostać rozpoznany.

17. Zgodność, motyw i języki interfejsu

Projekt zawiera kompilacje dla Revit 2021–2027. Revit 2021–2024 korzysta z .NET Framework 4.8, Revit 2025–2026 z .NET 8, a Revit 2027 z .NET 10.

Dokowany panel automatycznie dostosowuje się do jasnego i ciemnego motywu Revit. Interfejs jest lokalizowany zgodnie z językiem Revit i zawiera tabele tłumaczeń dla 16 języków interfejsu, w tym rosyjskiego, angielskiego, niemieckiego, francuskiego, hiszpańskiego, włoskiego, polskiego, czeskiego, portugalskiego, japońskiego, koreańskiego i chińskiego.

Panel można zadokować obok Project Browser lub Properties, dzięki czemu lista kolizji pozostaje stale widoczna podczas poprawiania modelu.

18. Korzyści i podsumowanie

REVIT.ClashViewer wypełnia lukę między kontrolą modelu w Navisworks a poprawianiem uwag w Revit. Rozwiązanie nie zastępuje Navisworks Manage jako narzędzia do geometrycznego wykrywania kolizji, lecz zmienia jego raport w wygodne narzędzie pracy dla każdego projektanta.

Najważniejszą korzyścią dla zespołu projektowego jest to, że specjalista BIM tworzy jeden wysokiej jakości wspólny raport, a każdy uczestnik automatycznie otrzymuje z niego własny zestaw istotnych kolizji bez dodatkowego ręcznego sortowania. Projektanci poświęcają czas na poprawianie modelu, a nie na wyszukiwanie uwag i przygotowywanie widoków.
