1. Scopo della soluzione e vantaggio principale

Il vantaggio principale di REVIT.ClashViewer è il risparmio di tempo dello specialista. Quando apre un rapporto, la soluzione verifica l’attualità delle interferenze e filtra e nasconde automaticamente le voci che non corrispondono a interferenze reali:

• falsi duplicati in cui entrambi i partecipanti sono lo stesso elemento del modello;
• interferenze già corrette, i cui elementi non si intersecano più;
• interferenze in cui uno o entrambi gli elementi sono stati eliminati dal modello.

Se il secondo elemento si trova in un modello collegato scaricato o non collegato affatto, la soluzione lo segnala. L’indisponibilità del collegamento non viene equiparata all’eliminazione dell’elemento o alla risoluzione dell’interferenza.

La soluzione consente anche di assegnare l’intervento allo specialista che lavora nel secondo modello e di discutere l’interferenza allegando file, schermate e altri materiali. Lo specialista dedica il proprio tempo alle attività ancora valide e alla loro approvazione, senza dover controllare manualmente segnalazioni obsolete.

La soluzione consente di lavorare con qualsiasi sistema di coordinate e formato di rapporto Navisworks. Può filtrare le interferenze per ID degli elementi coinvolti, permettendo di vedere solo quelle del proprio modello, sia quando il rapporto proviene da un modello Navisworks creato esportando separatamente ogni file Revit, sia quando l’esportazione è stata eseguita in una sola volta dal modello federato. Il professionista BIM non deve quindi preparare rapporti separati per ogni specialista e gli specialisti non devono filtrare manualmente le interferenze altrui: ognuno vede sempre solo quelle che coinvolgono elementi del proprio modello aperto.

REVIT.ClashViewer apre il rapporto in un pannello ancorabile di Revit sempre disponibile. Il progettista resta nel proprio modello di lavoro, seleziona la riga necessaria e preme «Vai a». La soluzione prepara una vista 3D, crea un riquadro di sezione locale attorno all’area dell’interferenza, associa gli elementi tramite ID, li seleziona e, se necessario, li isola temporaneamente.

Il rapporto Navisworks diventa così uno strumento operativo di navigazione nel modello, oltre a un documento esterno con l’elenco delle segnalazioni. Senza cercare per coordinate, copiare ID e creare manualmente viste 3D, lo specialista ottiene subito l’area localizzata in cui verificare e correggere l’interferenza.

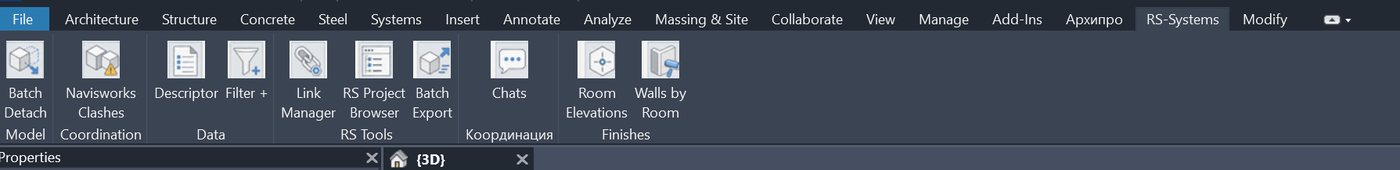

Figura 1. Il comando «Navisworks Clashes» si trova nella scheda RS-Systems e apre il pannello ancorabile delle interferenze.

2. Come cambia il processo di gestione delle interferenze

3. Formati di rapporti Navisworks supportati

L’implementazione attuale legge i principali tipi di rapporti generati da Navisworks Manage:

• rapporti XML con struttura exchange → clashtest → clashresult;
• rapporti XLSX, comprese cartelle di lavoro con più pagine e fogli; la soluzione legge ed elabora i dati del rapporto da tutti i fogli pertinenti dello stesso file;
• rapporti HTML tabellari, con i risultati raccolti in un’unica tabella;
• rapporti HTML non tabellari in formato report/viewpoint;
• file HTML con estensione .html o .htm; il tipo di file viene riconosciuto anche dal contenuto.

Dal rapporto vengono estratti nome del test, nome dell’interferenza, GUID, stato, distanza, punto dell’interferenza, ID degli oggetti, layer, nome e tipo degli elementi, commenti e collegamenti alle immagini. Sono supportati i collegamenti a immagini JPG, JPEG e PNG con percorsi relativi al file del rapporto.

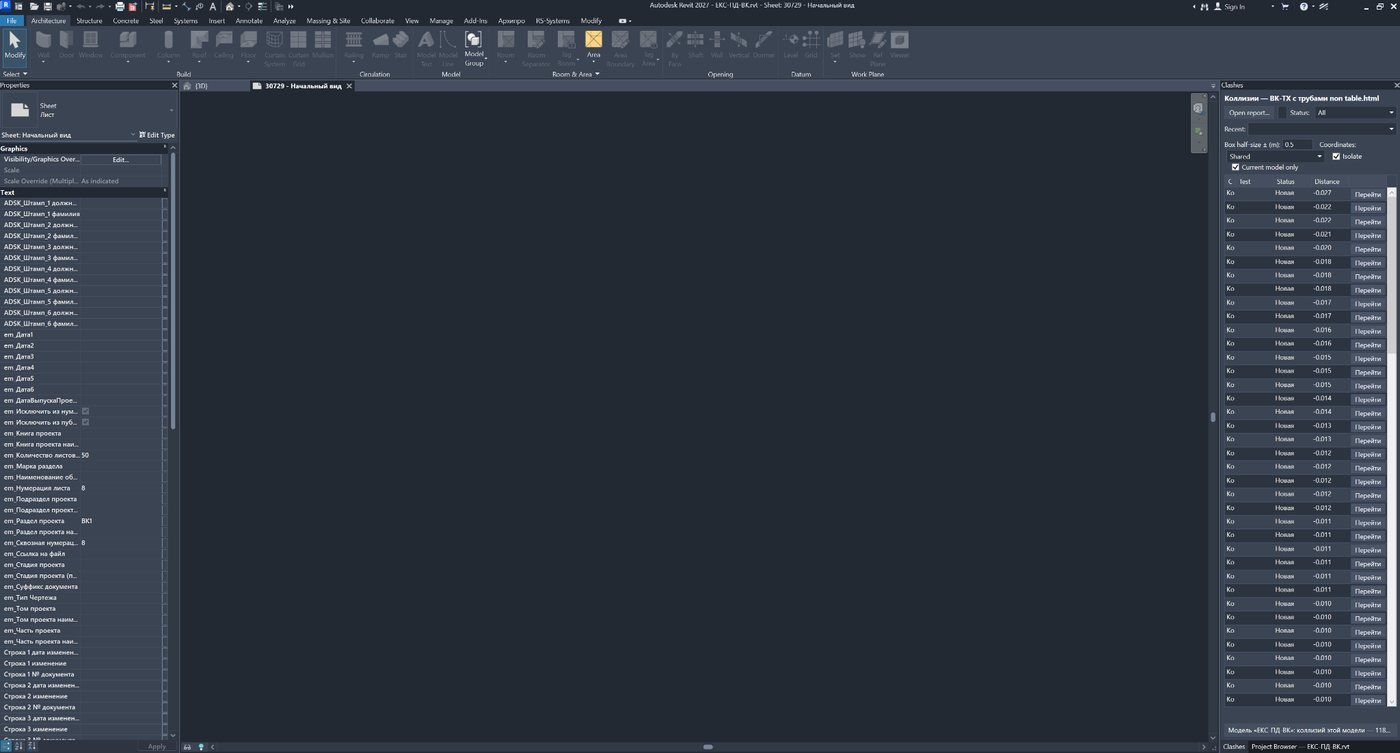

Figura 2. Il rapporto è aperto nel pannello ancorabile a destra: l’elenco delle interferenze resta accessibile insieme al modello Revit.

4. Sistemi di coordinate e unità

La soluzione propone tre modalità per determinare l’area di lavoro. Questo permette di utilizzare un solo strumento con diverse regole di esportazione NWC e diverse impostazioni delle coordinate condivise del progetto.

Per i rapporti XML, il codice considera le unità registrate nel rapporto: metri, millimetri, centimetri, piedi e pollici. Per i rapporti HTML, la versione attuale presuppone i metri.

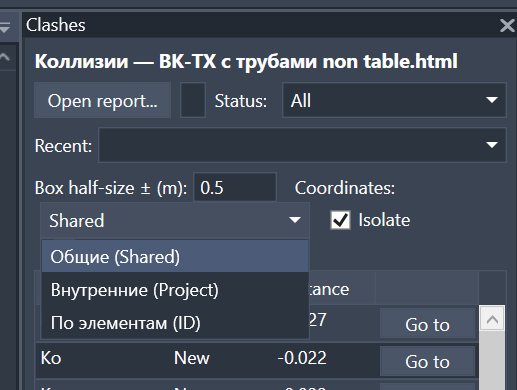

Figura 3. Scelta della modalità: coordinate condivise, coordinate interne oppure creazione in base agli elementi e ai loro ID.

5. Filtro delle interferenze tramite ID degli elementi del modello aperto

La funzione principale della soluzione è la casella «Solo il mio modello». Dopo aver caricato il rapporto, il plug-in controlla ogni oggetto dell’interferenza: cerca nel documento Revit aperto un elemento con l’ID numerico indicato nel rapporto. L’interferenza appartiene al modello corrente se almeno uno dei suoi oggetti viene trovato nel documento host.

Il filtro non dipende dal nome NWC, dal nome del modello, dal nome del test o dal modo in cui il coordinatore BIM ha assemblato il file Navisworks. Il criterio è l’ElementId conservato da Navisworks nei dati dell’oggetto.

Se nel modello aperto non viene trovata alcuna interferenza, la soluzione non lascia l’utente davanti a una tabella vuota: il filtro viene disattivato automaticamente, vengono mostrati tutti i risultati e compare un avviso su una possibile mancata corrispondenza degli ID o sul fatto che il rapporto riguardi un altro modello.

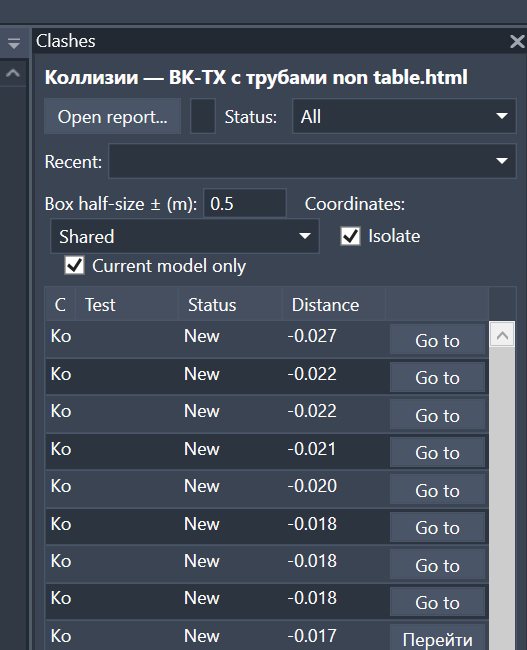

Figura 4. Filtro «Solo il mio modello», modalità delle coordinate, isolamento e prime righe del rapporto.

6. Associazione degli elementi del modello host e dei file collegati

Quando si passa a un’interferenza, ogni ID viene cercato prima nel modello host attivo. Se l’elemento non viene trovato, la ricerca prosegue in tutti i modelli Revit collegati e caricati. Il plug-in funziona quindi sia nel file di lavoro di una singola disciplina sia in un modello federato di coordinamento con collegamenti.

• Gli elementi del modello host vengono selezionati direttamente.
• Se l’oggetto viene trovato all’interno di un collegamento, viene selezionata e isolata l’istanza RevitLinkInstance corrispondente.
• I collegamenti non caricati sono esclusi dalla ricerca.
• Gli elementi ausiliari e i tipi privi di una categoria geometrica non vengono considerati oggetti dell’interferenza.

7. Passaggio alla posizione dell’interferenza in Revit

La navigazione si esegue con il pulsante «Vai a» nella riga oppure con un doppio clic sull’interferenza. La soluzione procede in sequenza:

1. Utilizza la vista 3D attiva. Se la vista aperta non è 3D, tenta di passare alla prima vista 3D stampabile adatta.

2. Associa gli oggetti del rapporto agli elementi del modello host e dei collegamenti caricati.

3. Determina il centro dell’area di lavoro in base alla modalità delle coordinate selezionata.

4. Attiva il riquadro di sezione e ne imposta i limiti.

5. Seleziona gli elementi trovati o le istanze dei collegamenti.

6. Attiva o ripristina l’isolamento temporaneo in base alla casella.

7. Esegue uno zoom deterministico sui limiti del riquadro di sezione.

L’utente si trova subito in un volume delimitato, anziché nella vista 3D generale dell’intero modello. La differenza è particolarmente evidente nei progetti grandi, dove il normale Zoom to Fit può rendere quasi invisibile l’area desiderata a causa di geometria lontana o di un collegamento posizionato male.

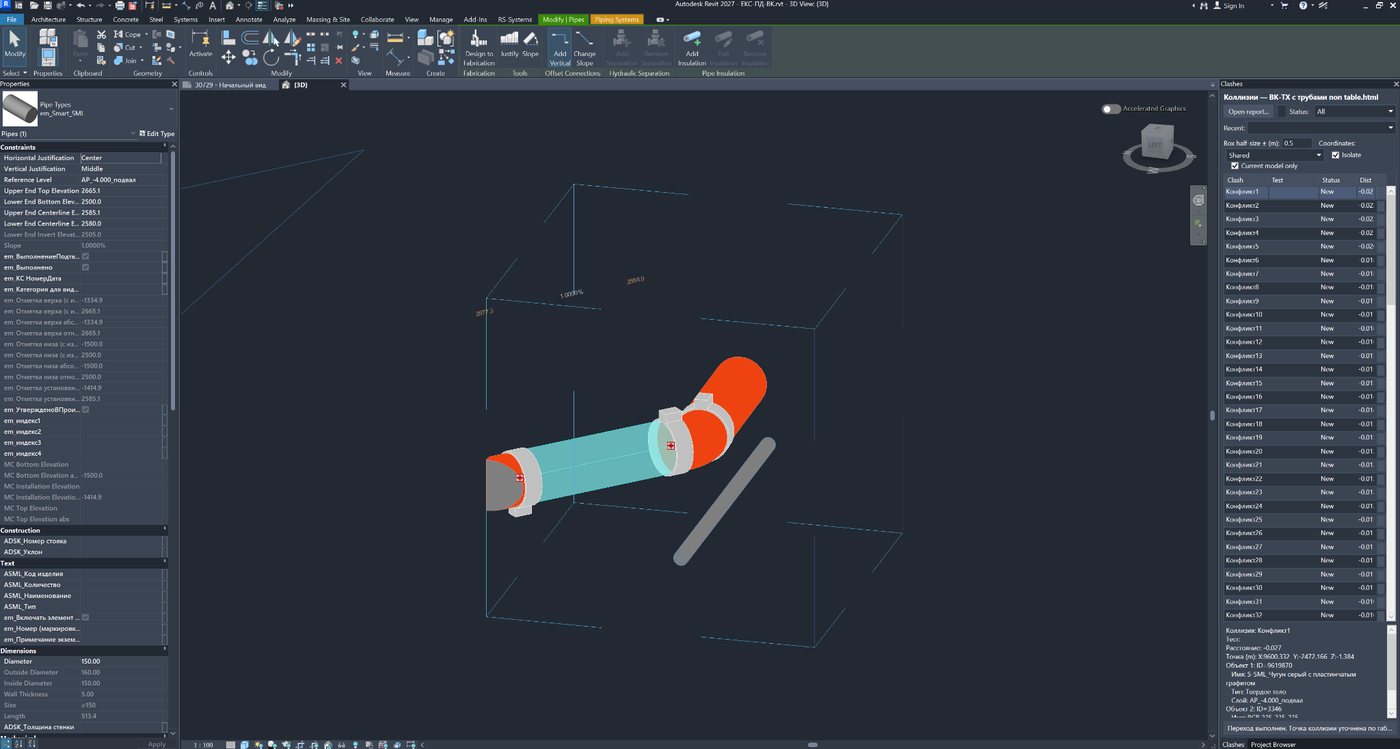

Figura 5. Risultato della navigazione: riquadro di sezione locale, elementi trovati selezionati e possibilità di isolare temporaneamente il resto del modello.

8. Section Box, affinamento del punto e dimensioni dell’area di lavoro

La dimensione dell’area di lavoro è definita come metà del lato di un cubo, in metri. Il valore 0,5 indica un cubo con un margine di ±0,5 m lungo ogni asse. L’utente può aumentarlo per impianti di grandi dimensioni o ridurlo per nodi compatti.

Nelle modalità Shared e Project, il plug-in non si affida ciecamente alla coordinata Navisworks. Se gli elementi del modello host vengono trovati tramite ID, il punto del rapporto viene affinato in base ai loro ingombri: viene agganciato all’intersezione degli ingombri della coppia oppure, se non esiste un’intersezione, all’area che comprende entrambi gli elementi. Questo algoritmo compensa uno spostamento costante tra il modello federato e il modello della disciplina aperto.

Nella modalità «Per elementi (ID)», il riquadro viene creato direttamente attorno all’ingombro degli elementi trovati, con il margine impostato. Se non vengono trovati elementi dell’host ma il rapporto contiene un punto, viene utilizzata la navigazione di riserva tramite coordinata.

9. Selezione e isolamento temporaneo degli elementi

La casella «Isola» controlla la modalità temporanea Hide/Isolate della vista 3D attiva. Quando è selezionata, la scelta di un’altra riga aggiorna immediatamente l’isolamento: il progettista non deve eseguire ogni volta un comando separato.

• Gli elementi del modello host vengono selezionati e isolati direttamente.
• Per gli oggetti all’interno dei modelli collegati viene isolata l’istanza del collegamento corrispondente.
• Deselezionare la casella disattiva l’isolamento temporaneo, mantenendo il riquadro di sezione creato.
• Lo stato della casella viene memorizzato e utilizzato all’avvio successivo.

Questa modalità è utile per correggere nodi impiantistici compatti: nella finestra restano solo gli elementi coinvolti nell’interferenza, ma il progettista può disattivare rapidamente l’isolamento e vedere il contesto senza perdere l’area locale del riquadro di sezione.

Dettagli dell’interferenza selezionata e messaggio sull’isolamento eseguito.	Porzione di modello isolata nel riquadro di sezione locale.

10. Stati, ricerca e filtri rapidi

Il rapporto può essere filtrato in base agli stati standard di Navisworks: tutte, nuove, attive, risolte, approvate e revisionate. Gli stati dei rapporti HTML russi e inglesi vengono normalizzati secondo uno schema interno comune.

Il campo di ricerca non controlla soltanto il nome dell’interferenza. La ricerca riguarda:

• nome dell’interferenza;
• breve descrizione degli oggetti coinvolti;
• ID degli elementi;
• nome e tipo dell’elemento;
• layer del rapporto.

Il filtro di stato, la ricerca e «Solo il mio modello» funzionano contemporaneamente. Ad esempio, un ingegnere può mostrare solo le nuove interferenze del proprio modello e poi cercare tra esse i conflitti di uno specifico montante, tipo di apparecchiatura o ID.

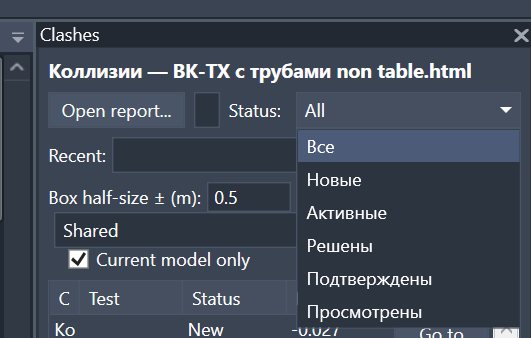

Figura 6. Filtro per stato: interferenze nuove, attive, risolte, approvate e revisionate.

11. Riconoscimento automatico delle interferenze corrette

• falsi duplicati in cui entrambi i partecipanti sono lo stesso elemento del modello;
• interferenze già corrette, i cui elementi non si intersecano più;
• interferenze in cui uno o entrambi gli elementi sono stati eliminati dal modello.

Se il secondo elemento si trova in un modello collegato scaricato o non collegato affatto, la soluzione lo segnala. L’indisponibilità del collegamento non viene equiparata all’eliminazione dell’elemento o alla risoluzione dell’interferenza.

12. Dettagli, immagini, commenti e colonne della tabella

Quando selezioni una riga, la parte inferiore del pannello mostra i dati dell’interferenza: nome, test, distanza, coordinata, ID di ogni oggetto, nome, tipo e layer. Se il rapporto contiene un’immagine associata e il file si trova nel percorso relativo indicato, viene caricato nell’anteprima senza bloccare il file originale.

Per impostazione predefinita, la tabella resta compatta, ma il menu contestuale dell’intestazione permette di attivare colonne aggiuntive:

• Test;
• Stato;
• Distanza;
• Punto;
• Oggetti;
• Commento.

L’insieme di colonne scelto viene salvato nelle impostazioni dell’utente. Il progettista può così mantenere un elenco minimo, mentre il coordinatore BIM può attivare test, stato, distanza e commenti per analizzare il rapporto.

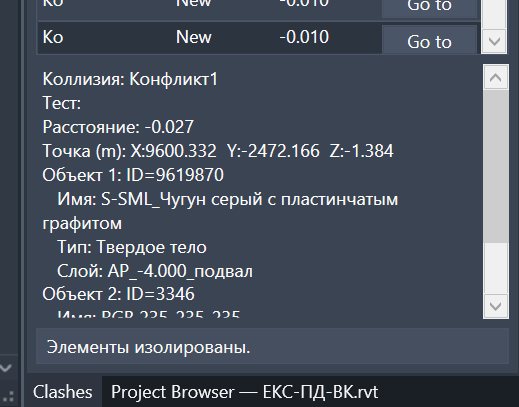

Figura 7. Scheda dettagliata dell’interferenza selezionata: coordinata, ID, nome, tipo e layer di entrambi gli oggetti.

13. Cronologia dei rapporti e impostazioni personali

Il plug-in conserva un elenco di fino a 12 rapporti aperti di recente. L’utente può riaprire il file XML o HTML desiderato dall’elenco a discesa, senza tornare alla finestra di selezione del file.

Vengono salvati per ogni utente:

• dimensione del riquadro di sezione;
• modalità delle coordinate;
• stato predefinito dell’isolamento;
• stato del filtro «Solo il mio modello»;
• insieme delle colonne visualizzate;
• cronologia dei rapporti recenti;
• posizione e dimensioni delle finestre.

Impostazioni e cronologia sono separate per versione di Revit. L’utente può avere parametri di lavoro diversi per Revit 2021 e Revit 2027 senza mescolarli.

Gli elenchi a discesa, compreso «Recenti», supportano la ricerca durante la digitazione: restano solo le righe corrispondenti, Enter seleziona il risultato ed Esc cancella la ricerca.

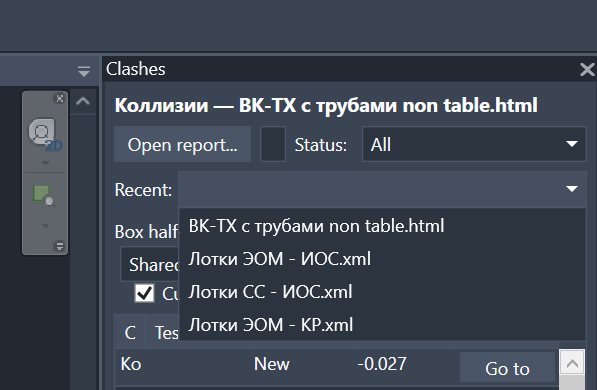

Figura 8. L’elenco dei rapporti aperti di recente consente di passare rapidamente da un insieme di interferenze all’altro.

14. Procedura pratica per il progettista

1. Ricevi il rapporto generale XML o HTML di Navisworks insieme alla cartella delle immagini, se è stata generata.

2. Apri il tuo modello di lavoro Revit e avvia «Navisworks Clashes» dalla scheda RS-Systems.

3. Apri il rapporto e lascia selezionata la casella «Solo il mio modello».

4. Scegli la modalità delle coordinate. È consigliabile iniziare da Shared; in caso di discrepanze usa Project o «Per elementi (ID)».

5. Se necessario, filtra le interferenze nuove o attive e utilizza la ricerca.

6. Attiva «Isola» e premi «Vai a» nelle righe.

7. Correggi il modello passando in sequenza all’interferenza successiva.

8. Dopo la pubblicazione del modello aggiornato, invialo al coordinatore BIM per un nuovo test delle interferenze.

15. Procedura pratica per lo specialista BIM

Lo specialista BIM può mantenere un processo unico di generazione dei rapporti, senza preparare file separati per ogni disciplina.

1. Prepara in Navisworks un insieme generale di test delle interferenze per tutti i modelli e le discipline.

2. Esporta il rapporto in XML o HTML con gli identificativi degli oggetti; se necessario, includi immagini e commenti.

3. Distribuisci lo stesso pacchetto a tutti i partecipanti al progetto.

4. Definisci la modalità delle coordinate consigliata per il progetto e la dimensione tipica del riquadro di sezione.

5. Ricevi i modelli aggiornati ed esegui un nuovo test delle interferenze in Navisworks dopo il ciclo di correzioni.

Il coordinatore BIM è quindi responsabile della qualità del rapporto unico e della nuova verifica geometrica, mentre i progettisti ottengono autonomamente il proprio insieme di interferenze direttamente nei loro file.

16. Limiti e caratteristiche importanti della versione attuale

• La soluzione legge il rapporto, ma non riscrive gli stati modificati in Navisworks e non esegue una sincronizzazione bidirezionale.

La soluzione verifica l’attualità delle voci del rapporto in base allo stato corrente dei modelli disponibili, compresa la presenza degli elementi e il permanere della loro intersezione. La verifica finale di coordinamento dei modelli aggiornati si esegue con un nuovo test delle interferenze in Navisworks.

• Il filtro per modello dipende dall’ElementId numerico conservato nel rapporto. Se il rapporto non contiene l’ID oppure l’ID è cambiato dopo la ricreazione dell’oggetto, l’associazione è impossibile.
• La ricerca nei file collegati viene eseguita solo nei collegamenti caricati.
• Per un oggetto all’interno di un collegamento, Revit permette di selezionare e isolare l’istanza del collegamento, non necessariamente l’elemento nidificato come oggetto autonomo dell’host.
• La modalità di creazione del riquadro «Per elementi (ID)» utilizza l’ingombro degli elementi del modello host trovati; se non sono presenti, viene utilizzata la navigazione di riserva tramite coordinata.
• Per la navigazione è necessaria una vista 3D adatta. Se non esiste, occorre crearla o aprirla.
• Il parser HTML è progettato per le strutture tabellari e non tabellari di Navisworks previste dal codice; HTML esterno modificato in modo sostanziale potrebbe non essere riconosciuto.
• La cartella RS.CDE accanto al modello, i database delle discussioni e delle assegnazioni e il database cumulativo delle interferenze vengono creati solo alla prima scrittura dell’utente: messaggio, assegnazione, importazione del rapporto nel database cumulativo, cambio di stato, trasferimento o allegato. Aprire il modello, il pannello o il rapporto non crea nulla sul disco.

17. Compatibilità, tema e lingue dell’interfaccia

Il progetto contiene build per Revit 2021–2027. Per Revit 2021–2024 viene utilizzato .NET Framework 4.8, per Revit 2025–2026 .NET 8 e per Revit 2027 .NET 10.

Il pannello e tutte le finestre della soluzione supportano i temi «Automatico», «Chiaro», «Scuro» e RS-Systems; i colori riprendono l’aspetto di Revit e, in modalità «Automatico», il tema cambia in tempo reale insieme a Revit, anche nelle finestre già aperte. L’interfaccia viene localizzata secondo la lingua di Revit e contiene tabelle per 16 lingue, tra cui russo, inglese, tedesco, francese, spagnolo, italiano, polacco, ceco, portoghese, giapponese, coreano e cinese.

Il pannello può essere ancorato accanto a Project Browser o Properties, mantenendo l’elenco delle interferenze sempre visibile durante la correzione del modello.

I pulsanti e gli elenchi delle finestre funzionano da tastiera: Enter esegue l’azione principale ed Esc annulla. Le finestre non creano pulsanti propri nella barra delle applicazioni Windows e memorizzano posizione e dimensioni tra le sessioni.

L’ingranaggio «⚙ Impostazioni» in fondo al pannello apre le impostazioni della soluzione: tema, licenza, aggiornamenti e colorazione delle schede delle viste Revit. Un punto sull’ingranaggio segnala un aggiornamento disponibile, mentre il pulsante «Aggiornamenti di tutte le soluzioni RS-Systems…» controlla tutti i plug-in della gamma installati e li mostra in una sola finestra.

La colorazione delle schede delle viste aiuta a distinguere i documenti aperti: le schede assumono il colore del progetto o del file, con riempimento dell’intera scheda per impostazione predefinita oppure una striscia superiore. La scheda attiva non è più chiara delle altre ed è indicata da una striscia del colore del progetto.

Il pannello può essere aperto anche dall’applicazione RS.BIMManager con un comando equivalente alla pressione del pulsante sul ribbon.

18. Vantaggi e risultato

REVIT.ClashViewer colma il passaggio tra la verifica del modello in Navisworks e la correzione delle segnalazioni in Revit. La soluzione non sostituisce Navisworks Manage per il test geometrico delle interferenze, ma rende il suo rapporto uno strumento di lavoro pratico per ogni progettista.

Il vantaggio principale per il team di progetto è che lo specialista BIM prepara un unico rapporto di qualità e ogni partecipante ne ricava il proprio insieme di interferenze senza ulteriore ordinamento manuale. Il progettista dedica il tempo alla correzione del modello, invece che alla ricerca della segnalazione e alla preparazione della vista.
