1. Rôle de la solution et principal avantage

L’avantage principal de REVIT.ClashViewer est le gain de temps pour le spécialiste. À l’ouverture d’un rapport, la solution vérifie que les conflits sont encore d’actualité et filtre puis masque automatiquement les entrées qui ne correspondent pas à des conflits réels :

• faux doublons dont les deux participants sont un seul et même élément du modèle ;
• conflits déjà résolus, dont les éléments ne se croisent plus ;
• conflits dont un élément ou les deux ont été supprimés du modèle.

Si le second élément se trouve dans un modèle lié déchargé ou non lié au projet, la solution le signale. Un lien indisponible n’est pas assimilé à la suppression d’un élément ni à la résolution du conflit.

La solution permet aussi de confier la résolution au spécialiste travaillant dans le second modèle et de discuter du conflit en joignant fichiers, captures d’écran et autres documents. Le spécialiste consacre son temps aux tâches encore pertinentes et à leur validation, plutôt qu’à la vérification manuelle de remarques obsolètes.

La solution accepte tous les systèmes de coordonnées et formats de rapports Navisworks. Elle peut filtrer les conflits d’après les ID des éléments participants : chacun ne voit ainsi que les conflits de son propre modèle, que le rapport provienne d’un modèle Navisworks assemblé par export séparé de chaque fichier Revit ou d’un export unique du modèle fédéré. Le spécialiste BIM n’a donc pas à préparer des rapports distincts pour chaque intervenant, et les concepteurs n’ont pas à filtrer manuellement les conflits des autres : chacun voit uniquement ceux impliquant des éléments de son modèle ouvert.

REVIT.ClashViewer ouvre le rapport dans un panneau ancrable de Revit, toujours accessible. Le concepteur reste dans son modèle de travail, sélectionne la ligne voulue et clique sur «Accéder». La solution prépare une vue 3D, construit une zone de coupe locale autour du conflit, associe les éléments par leur ID, les sélectionne et, si nécessaire, les isole temporairement.

Le rapport Navisworks passe ainsi d’un document externe énumérant des remarques à un véritable outil de navigation dans le modèle. Au lieu de rechercher des coordonnées, de copier des ID et de créer manuellement des vues 3D, le spécialiste obtient directement une zone localisée où vérifier et corriger le conflit.

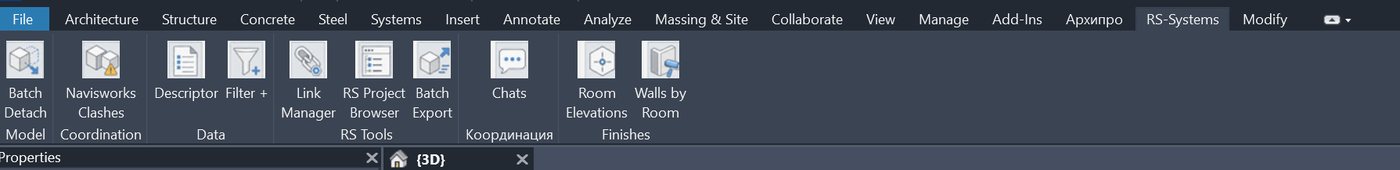

Figure 1. La commande «Navisworks Clashes» se trouve dans l’onglet RS-Systems et ouvre le panneau ancrable des conflits.

2. Évolution du traitement des conflits

3. Formats de rapports Navisworks pris en charge

L’implémentation actuelle lit les principales variantes de rapports générées par Navisworks Manage :

• rapports XML de structure exchange → clashtest → clashresult;
• rapports XLSX, y compris les classeurs de plusieurs pages et feuilles ; la solution lit et traite les données du rapport sur toutes les feuilles concernées d’un même fichier ;
• rapports HTML tabulaires, dont les résultats sont réunis dans un tableau commun ;
• rapports HTML non tabulaires au format report/viewpoint ;
• fichiers HTML d’extension .html ou .htm ; le type du fichier est également reconnu à partir de son contenu.

Le rapport fournit le nom du test, le nom du conflit, le GUID, le statut, la distance, le point du conflit, les ID des objets, le calque, le nom et le type des éléments, les commentaires et les liens vers les images. Les liens d’images JPG, JPEG et PNG situées à des chemins relatifs au fichier du rapport sont pris en charge.

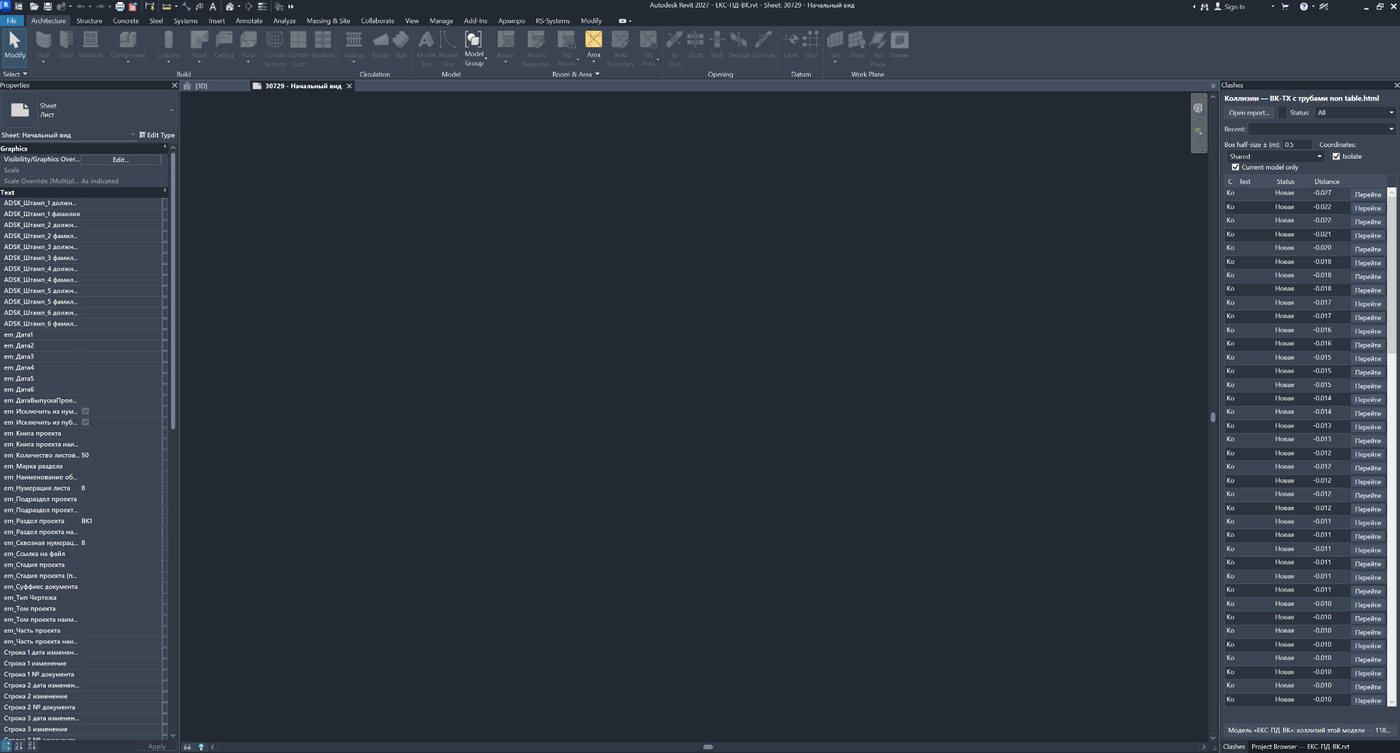

Figure 2. Le rapport est ouvert dans le panneau ancrable à droite : la liste des conflits reste accessible en même temps que le modèle Revit.

4. Systèmes de coordonnées et unités

La solution propose trois modes de définition de la zone de travail. Un même outil peut ainsi être utilisé avec différentes règles d’exportation NWC et différentes configurations des coordonnées partagées du projet.

Pour les rapports XML, le code tient compte des unités indiquées dans le rapport : mètres, millimètres, centimètres, pieds et pouces. Pour les rapports HTML, la version actuelle suppose que les coordonnées sont exprimées en mètres.

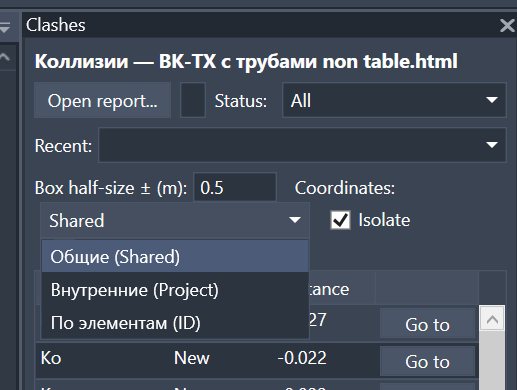

Figure 3. Choix du mode : coordonnées partagées, coordonnées internes ou construction d’après les éléments et leurs ID.

5. Filtrage des conflits par ID des éléments du modèle ouvert

La case «Mon modèle uniquement» est une fonction essentielle. Après le chargement du rapport, le plug-in vérifie chaque objet impliqué dans un conflit : il tente de trouver dans le document Revit ouvert un élément portant l’ID numérique indiqué dans le rapport. Le conflit appartient au modèle actuel si au moins un de ses objets est trouvé dans le document hôte.

Le filtrage ne dépend ni du nom du NWC, ni du modèle, ni du test, ni de la manière dont le coordinateur BIM a assemblé le fichier Navisworks. Le critère est l’ElementId enregistré par Navisworks dans les données de l’objet.

Si aucun conflit n’est trouvé dans le modèle ouvert, la solution ne laisse pas l’utilisateur face à un tableau vide : le filtre est automatiquement désactivé, tous les résultats sont affichés et un avertissement signale une possible divergence d’ID ou l’appartenance du rapport à un autre modèle.

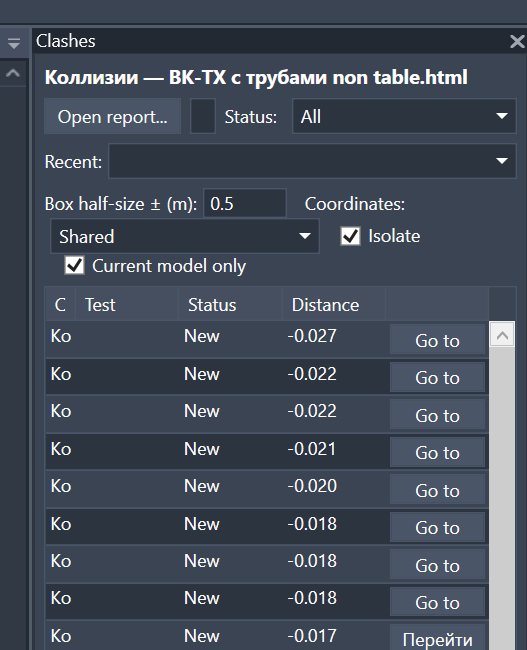

Figure 4. Filtre «Mon modèle uniquement», mode de coordonnées, isolement et premières lignes du rapport.

6. Association des éléments du modèle hôte et des fichiers liés

Lors de l’accès à un conflit, chaque ID est d’abord recherché dans le modèle hôte actif. Si l’élément n’y est pas trouvé, la recherche se poursuit dans tous les modèles Revit liés et chargés. Le plug-in fonctionne donc aussi bien dans le fichier de travail d’une discipline que dans un modèle fédéré de coordination contenant des liens.

• Les éléments du modèle hôte sont sélectionnés directement.
• Si l’objet se trouve dans un lien, l’instance RevitLinkInstance correspondante est sélectionnée et isolée.
• Les liens déchargés ne participent pas à la recherche.
• Les éléments techniques et les types dépourvus de catégorie géométrique ne sont pas considérés comme des objets de conflit.

7. Accès au conflit dans Revit

L’accès s’effectue avec le bouton «Accéder» de la ligne ou par double-clic sur le conflit. La solution suit les étapes suivantes :

1. Elle utilise la vue 3D active. Si la vue ouverte n’est pas une vue 3D, elle tente de basculer vers la première vue 3D imprimable appropriée.

2. Elle associe les objets du rapport aux éléments du modèle hôte et des liens chargés.

3. Elle détermine le centre de la zone de travail selon le mode de coordonnées choisi.

4. Elle active la zone de coupe et définit ses limites.

5. Elle sélectionne les éléments trouvés ou les instances de liens.

6. Elle active ou réinitialise l’isolement temporaire selon l’état de la case à cocher.

7. Elle applique un zoom déterministe sur les limites de la zone de coupe.

L’utilisateur se retrouve immédiatement dans un volume délimité, et non dans une vue 3D générale de l’ensemble du modèle. La différence est particulièrement visible sur les grands projets, où la commande standard Zoom to Fit peut rendre la zone recherchée presque invisible à cause d’une géométrie éloignée ou d’un lien mal positionné.

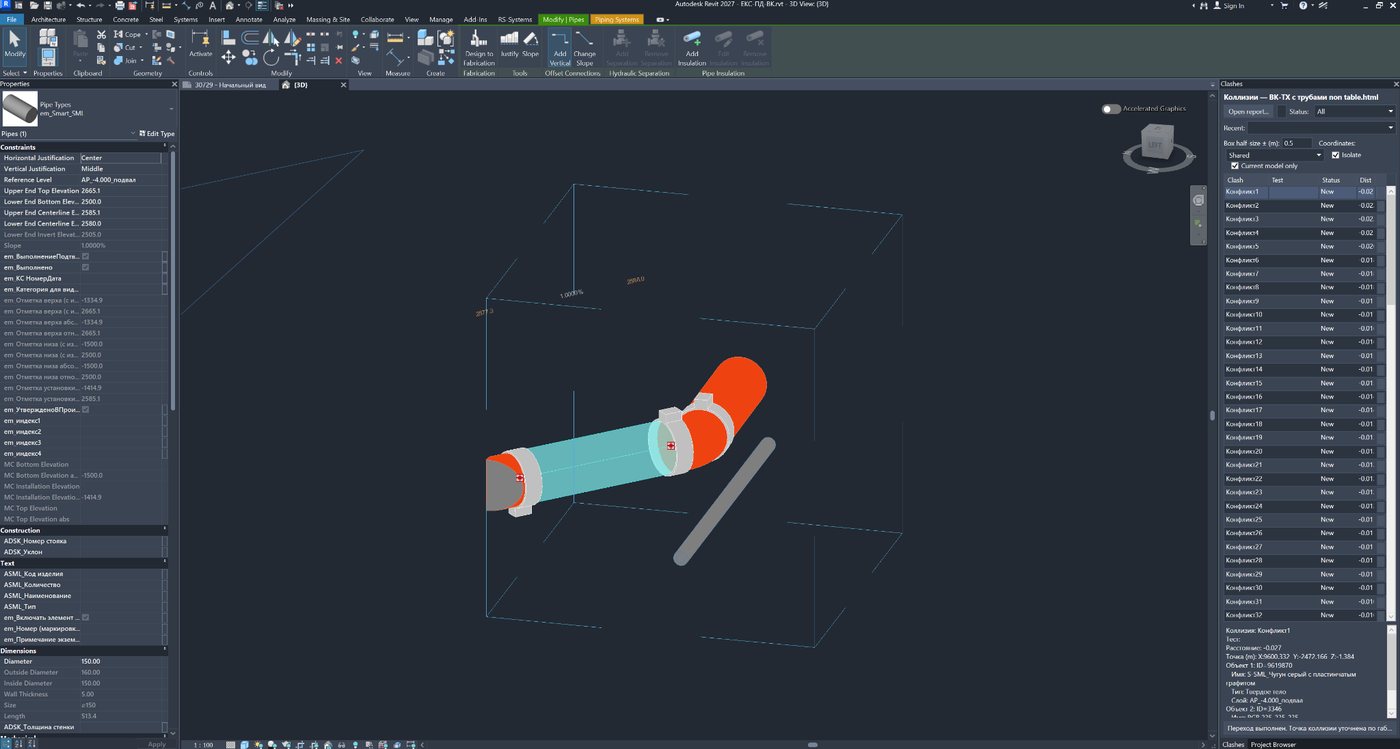

Figure 5. Résultat de l’accès : zone de coupe locale, éléments trouvés sélectionnés et possibilité de masquer temporairement le reste du modèle par isolement.

8. Zone de coupe, ajustement du point et dimensions de la zone de travail

La taille de la zone de travail correspond à la demi-dimension du cube en mètres. La valeur 0,5 signifie un cube s’étendant de ±0,5 m sur chaque axe. L’utilisateur peut l’agrandir pour les grands réseaux techniques ou la réduire pour les assemblages denses.

Dans les modes Shared et Project, le plug-in ne se fie pas aveuglément à la coordonnée Navisworks. Lorsque les éléments du modèle hôte sont trouvés par ID, le point du rapport est ajusté d’après leur encombrement : il est rapproché de l’intersection des volumes englobants de la paire ou, s’ils ne se croisent pas, de la zone englobant les deux éléments. Cet algorithme compense un décalage constant entre le modèle fédéré et le modèle de discipline ouvert.

Dans le mode «Par éléments (ID)», la zone de coupe est construite directement autour de l’encombrement des éléments trouvés, avec la marge définie. Si aucun élément hôte n’est trouvé mais que le rapport contient un point, l’accès par coordonnée est utilisé en secours.

9. Sélection et isolement temporaire des éléments

La case «Isoler» contrôle le mode temporaire Hide/Isolate de la vue 3D active. Lorsqu’elle est cochée, la sélection d’une autre ligne actualise immédiatement l’isolement : le concepteur n’a pas à lancer une commande distincte à chaque fois.

• Les éléments du modèle hôte sont sélectionnés et isolés directement.
• Pour les objets situés dans des modèles liés, l’instance du lien correspondant est isolée.
• Décocher la case désactive l’isolement temporaire tout en conservant la zone de coupe créée.
• L’état de la case est mémorisé et réutilisé au lancement suivant.

Ce mode facilite la correction des assemblages techniques denses : seuls les participants au conflit restent visibles, mais le concepteur peut rapidement désactiver l’isolement pour voir l’environnement, sans perdre la zone de coupe locale.

Détails du conflit sélectionné et message confirmant l’isolement effectué.	Fragment de modèle isolé dans une zone de coupe locale.

10. Statuts, recherche et filtrage rapide

Le rapport peut être filtré selon les statuts standard Navisworks : tous, nouveaux, actifs, résolus, approuvés et examinés. Les statuts des rapports HTML russes et anglais sont normalisés selon un schéma interne commun.

La recherche ne porte pas uniquement sur le nom du conflit. Elle examine :

• le nom du conflit ;
• la description abrégée des objets participants ;
• les ID des éléments ;
• le nom et le type de l’élément ;
• le calque indiqué dans le rapport.

Le filtre de statut, la recherche et «Mon modèle uniquement» fonctionnent simultanément. Un ingénieur peut, par exemple, n’afficher que les nouveaux conflits de son modèle, puis y rechercher ceux d’une colonne montante, d’un type d’équipement ou d’un ID précis.

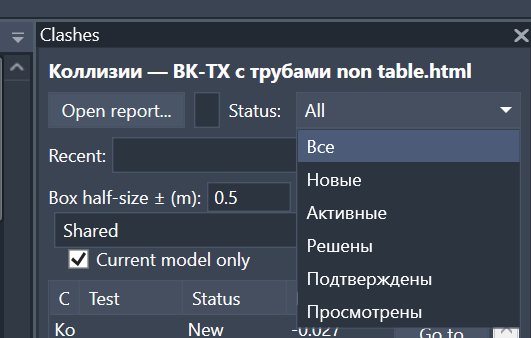

Figure 6. Filtrage par statut : conflits nouveaux, actifs, résolus, approuvés et examinés.

11. Détection automatique des conflits résolus

• faux doublons dont les deux participants sont un seul et même élément du modèle ;
• conflits déjà résolus, dont les éléments ne se croisent plus ;
• conflits dont un élément ou les deux ont été supprimés du modèle.

Si le second élément se trouve dans un modèle lié déchargé ou non lié au projet, la solution le signale. Un lien indisponible n’est pas assimilé à la suppression d’un élément ni à la résolution du conflit.

12. Détails, captures, commentaires et colonnes du tableau

Lorsqu’une ligne est sélectionnée, la partie inférieure du panneau affiche les données du conflit : nom, test, distance, coordonnée, ID de chaque objet, nom, type et calque. Si le rapport contient une capture associée et que son fichier se trouve à proximité au chemin relatif indiqué, elle est chargée dans l’aperçu sans verrouiller le fichier d’origine.

Le tableau reste compact par défaut, mais le menu contextuel de l’en-tête permet d’activer des colonnes supplémentaires :

• Test ;
• Statut ;
• Distance ;
• Point ;
• Objets ;
• Commentaire.

L’ensemble de colonnes choisi est conservé dans les paramètres de l’utilisateur. Le concepteur peut ainsi garder une liste minimale, tandis que le coordinateur BIM peut afficher le test, le statut, la distance et les commentaires pour analyser le rapport.

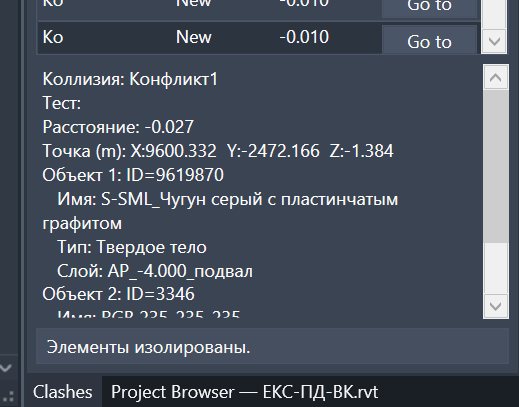

Figure 7. Fiche détaillée du conflit sélectionné : coordonnée, ID, nom, type et calque des deux objets.

13. Historique des rapports et paramètres personnels

Le plug-in conserve une liste allant jusqu’à 12 rapports récemment ouverts. L’utilisateur peut rouvrir le fichier XML ou HTML voulu depuis la liste déroulante sans revenir à la boîte de sélection de fichier.

Les éléments suivants sont conservés individuellement :

• dimensions de la zone de coupe ;
• mode de coordonnées ;
• état par défaut de l’isolement ;
• état du filtre «Mon modèle uniquement» ;
• ensemble des colonnes affichées ;
• historique des rapports récents ;
• position et dimensions des fenêtres.

Les paramètres et l’historique sont séparés par version de Revit. L’utilisateur peut disposer de réglages de travail différents pour Revit 2021 et Revit 2027 sans les mélanger.

Les listes déroulantes, y compris «Récents», proposent une recherche pendant la saisie : seules les lignes correspondantes restent visibles ; Enter sélectionne le résultat trouvé et Esc efface la recherche.

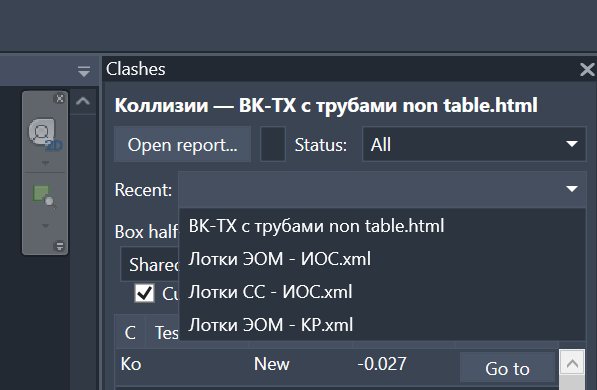

Figure 8. La liste des rapports récemment ouverts permet de passer rapidement d’un ensemble de conflits à un autre.

14. Procédure pratique pour le concepteur

1. Recevoir le rapport Navisworks commun en XML ou HTML, avec le dossier d’images s’il a été créé.

2. Ouvrir son modèle de travail Revit et lancer «Navisworks Clashes» dans l’onglet RS-Systems.

3. Ouvrir le rapport. Laisser la case «Mon modèle uniquement» cochée.

4. Choisir le mode de coordonnées. Il est recommandé de commencer par Shared ; en cas de divergence des coordonnées, utiliser Project ou «Par éléments (ID)».

5. Si nécessaire, filtrer les conflits nouveaux ou actifs et utiliser la recherche.

6. Activer «Isoler» et cliquer sur «Accéder» dans les lignes.

7. Corriger le modèle en passant successivement au conflit suivant.

8. Après la production du modèle actualisé, le transmettre au coordinateur BIM pour un nouveau test de conflits.

15. Procédure pratique pour le spécialiste BIM

Le spécialiste BIM peut conserver une procédure unique de production des rapports au lieu de préparer des fichiers distincts pour chaque discipline.

1. Créer dans Navisworks un ensemble commun de tests de conflits couvrant tous les modèles et toutes les disciplines.

2. Exporter le rapport en XML ou HTML avec les identifiants des objets ; inclure des captures et des commentaires si nécessaire.

3. Transmettre le même ensemble à tous les participants au projet.

4. Définir le mode de coordonnées recommandé pour le projet et les dimensions types de la zone de coupe.

5. Recevoir les modèles actualisés et effectuer un nouveau test de conflits Navisworks après le cycle de corrections.

Le coordinateur BIM reste ainsi responsable de la qualité du rapport commun et du nouveau contrôle géométrique, tandis que les concepteurs obtiennent eux-mêmes leurs conflits à traiter, directement dans leurs fichiers.

16. Limites et particularités importantes de la version actuelle

• La solution lit le rapport, mais ne réécrit pas les statuts modifiés dans Navisworks et n’effectue pas de synchronisation bidirectionnelle.

La solution vérifie l’actualité des entrées du rapport à partir de l’état courant des modèles accessibles, notamment l’existence des éléments et la persistance de leur intersection. Le contrôle final de coordination des modèles actualisés s’effectue par un nouveau test de conflits dans Navisworks.

• Le filtrage par modèle dépend de l’ElementId numérique conservé dans le rapport. Si le rapport ne contient pas d’ID ou si celui-ci a changé après la recréation de l’objet, l’association est impossible.
• La recherche dans les fichiers liés ne porte que sur les liens chargés.
• Pour un objet situé dans un lien, Revit permet de sélectionner et d’isoler l’instance du lien, sans nécessairement pouvoir traiter l’élément imbriqué comme un objet autonome du modèle hôte.
• Le mode de construction de la zone «Par éléments (ID)» utilise l’encombrement des éléments trouvés dans le modèle hôte ; s’ils sont absents, l’accès par coordonnée sert de solution de secours.
• L’accès exige une vue 3D appropriée. S’il n’en existe aucune, il faut en créer ou en ouvrir une.
• L’analyseur HTML est conçu pour les structures Navisworks tabulaires et non tabulaires prévues dans le code ; un HTML tiers fortement modifié peut ne pas être reconnu.
• Le dossier RS.CDE à côté du modèle, les bases de discussions et d’affectations ainsi que la base cumulative des conflits ne sont créés qu’à la première écriture de l’utilisateur : message, affectation, importation d’un rapport dans la base cumulative, changement de statut, transmission ou ajout d’une pièce jointe. L’ouverture du modèle, du panneau et du rapport ne crée rien sur le disque.

17. Compatibilité, thème et langues de l’interface

Le projet contient des builds pour Revit 2021–2027. Revit 2021–2024 utilise .NET Framework 4.8, Revit 2025–2026 utilise .NET 8 et Revit 2027 utilise .NET 10.

Le panneau et toutes les fenêtres de la solution prennent en charge les thèmes «Automatique», «Clair», «Sombre» et RS-Systems. Les couleurs reprennent l’apparence de Revit ; en mode «Automatique», le thème suit celui de Revit instantanément, y compris dans les fenêtres déjà ouvertes. L’interface est localisée selon la langue de Revit et contient des tables pour 16 langues d’interface, dont le russe, l’anglais, l’allemand, le français, l’espagnol, l’italien, le polonais, le tchèque, le portugais, le japonais, le coréen et le chinois.

Le panneau peut être ancré à côté de Project Browser ou de Properties, afin de garder la liste des conflits visible pendant la correction du modèle.

Les boutons et les listes des fenêtres de la solution sont utilisables au clavier : Enter déclenche l’action principale et Esc annule. Les fenêtres ne créent pas leurs propres boutons dans la barre des tâches Windows et mémorisent leur position et leurs dimensions entre les sessions.

L’engrenage «⚙ Paramètres» en bas du panneau ouvre les paramètres de la solution : thème, licence, mises à jour et coloration des onglets de vues Revit. Un point sur l’engrenage signale une mise à jour disponible, et le bouton «Mises à jour de toutes les solutions RS-Systems…» vérifie tous les plug-ins de la gamme installés et les présente dans une même fenêtre.

La coloration des onglets de vues aide à distinguer les documents ouverts : les onglets prennent la couleur du projet ou du fichier, avec un remplissage complet par défaut ou une bande supérieure. L’onglet actif n’est pas plus clair que les autres ; une bande de la couleur du projet le repère.

Le panneau peut également être ouvert depuis l’application RS.BIMManager, par une commande équivalente à un clic sur le bouton du ruban.

18. Avantages et bilan

REVIT.ClashViewer relie le contrôle du modèle dans Navisworks à la correction des remarques dans Revit. La solution ne remplace pas Navisworks Manage pour le test géométrique de conflits ; elle fait de son rapport un outil de travail pratique pour chaque concepteur.

Le principal bénéfice pour l’équipe de projet : le spécialiste BIM produit un rapport commun de qualité, et chaque participant en extrait son propre ensemble de conflits sans tri manuel supplémentaire. Le concepteur consacre son temps à corriger le modèle, plutôt qu’à rechercher la remarque et préparer la vue.
