Coordination· Revit 2021–2027 ·Versión completa 2.0.6 ·↓ Descargas 422

Clash Viewer

Abra un informe de conflictos HTML de Navisworks directamente en Revit, filtre observaciones por estado, ajuste coordenadas, aísle elementos y resuelva problemas sin cambiar constantemente entre aplicaciones.

Trial 90 days — · 0 reseñas

<< < > Buy Download trial

WHAT'S NEW

RS.ClashViewer

Historial de versiones

1.3.37–1.3.40 | 12–16.10.2026

La apariencia se ha adaptado al estilo común de RS-Systems: esquinas rectas, campos, listas y tabla de interferencias con bordes hundidos, y botones en relieve; los colores de los cuatro temas (Automático, Claro, Oscuro, RS-Systems) coinciden con los de las ventanas de Revit. Cambiar el tema, también en modo «Automático», actualiza ahora los colores de las ventanas ya abiertas.
Los botones y listas de las ventanas se comportan ahora como controles estándar: admiten el teclado (Enter para la acción principal y Esc para cancelar); las listas de selección de vistas, modelos y planos admiten las flechas, Enter y doble clic. Las listas desplegables, incluida «Recientes», permiten buscar al escribir: Enter selecciona la coincidencia y Esc borra la búsqueda.
El botón «Configuración...» de la parte inferior del panel se ha sustituido por el engranaje «⚙ Configuración» con un indicador de actualización disponible. Las ventanas del complemento no crean botones propios en la barra de tareas de Windows y recuerdan su posición y tamaño entre sesiones; el menú de la tabla sigue el estilo de la gama y los menús largos permiten desplazarse.
La carpeta RS.CDE junto al modelo y las bases de datos de conversaciones ya no se crean al abrir el modelo, el panel o el informe. Se crean únicamente con la primera escritura: un mensaje, una asignación, una importación a la base acumulativa, un cambio de estado, una transferencia o un adjunto.
Coloreado de pestañas de vistas de Revit: ahora se rellena toda la pestaña de forma predeterminada (se puede volver a elegir la franja), y la pestaña activa ya no es más luminosa que las demás; se identifica con una franja superior del color del proyecto.
RS.BIMManager puede accionar el botón de RS.ClashViewer en la cinta: la ventana se abre igual que al pulsarlo manualmente, con comprobación de licencia.
La solución se llama ahora rs.ClashViewer en sus ventanas y RS.RVT.ClashViewer en la lista de programas instalados; las licencias y el periodo de prueba se conservan al actualizar.
Licencias y actualizaciones comunes a toda la gama: ampliación del periodo de prueba mediante código; activación con un código RS-XXXX-XXXX-XXXX del sitio web, una licencia Suite o una licencia sin conexión para este equipo; ventana de activación más cómoda; una única ventana «Actualizaciones de RS-Systems» para todas las soluciones instaladas y el botón «Actualizaciones de todas las soluciones RS-Systems…» en «Configuración»; mayor protección de licencias y actualizaciones.

1.3.26–1.3.32 | 05–09.10.2026

Nuevo modo de acceso, «Pago por tiempo»: en lugar de adquirir una licencia para cada complemento, puede recargar el saldo de su cuenta del sitio web y utilizar cualquier complemento de la gama por 1 céntimo por minuto de trabajo real. Se factura un minuto cuando se introducen datos, se ejecuta una orden o hay un proceso en curso. Una ventana abierta pero inactiva no genera cargos, y usar varios complementos a la vez sigue costando 1 céntimo por minuto. La cuenta se conecta mediante un código en una página del sitio; el complemento no recibe su contraseña. Conectarse en un complemento conecta todos los demás.
Prioridad de acceso: licencia del complemento → promoción regional → periodo de prueba → pago por tiempo. Un complemento nuevo funciona gratuitamente durante los primeros 90 días y los cargos comienzan después. El saldo no se utiliza mientras haya una licencia o un periodo de prueba activo. El saldo restante y un botón «Recargar», cuando queda menos de una hora, aparecen en la barra de estado. No se muestran ventanas emergentes sobre el saldo.
El pago por tiempo solo funciona con conexión. Sin conexión o con saldo cero no se pueden iniciar nuevas órdenes ni paneles, pero no se interrumpen las ventanas abiertas ni los procesos ya iniciados. El uso sin conexión solo está disponible durante un periodo de prueba o con una licencia.
Se ha reforzado la protección de licencias: atrasar el reloj del equipo ya no prolonga el periodo de prueba ni la licencia. El complemento informa: «Se ha atrasado el reloj del equipo. Configure la fecha y hora correctas». Los periodos de prueba existentes no se reinician. Una licencia adquirida se activa automáticamente en segundo plano tras reinstalar Windows o Revit, o después de comprarla en otro dispositivo.
El envío de datos de uso se ha reducido al mínimo: solo se envían un indicador de «complemento en uso» y los minutos de trabajo acumulados. No se transmiten el identificador de instalación, las versiones, el estado de la licencia ni información sobre sus acciones en el modelo.

1.3.16–1.3.24 | 30.09–01.10.2026

Se ha corregido una incompatibilidad de la biblioteca SQLite que podía afectar a la base de datos de conversaciones de interferencias e impedir también el envío de mensajes en RS.Messenger.
La ventana «Configuración» permite ahora cambiar su tamaño y desplazarse con la rueda del ratón en todas las pestañas; la selección del tema se ha trasladado a una pestaña independiente, «Apariencia». Se ha corregido el texto negro difícil de leer de la pestaña «Pestañas de Revit» con el tema oscuro.
Corregido: las ventanas pequeñas del complemento ya no se estiran hasta ocupar todo el ancho de la pantalla y se ajustan a su contenido.

1.3.12–1.3.15 | 28–29.09.2026

Se han rediseñado las actualizaciones desde el sitio web. La comprobación distingue ahora entre una versión actualizada, una actualización disponible, un instalador sin publicar y un sitio web no disponible. Las descargas se realizan en segundo plano con progreso y cancelación. El instalador se verifica mediante SHA-256 y se inicia después de cerrar Revit. «Configuración» reúne el tema, las licencias, las actualizaciones y la información de compilación. Se ha unificado la posición de los botones de la cinta: Params en Manage, Browser en Tools y MCP en AI.

1.2.0–1.3.9 | 23–26.09.2026

Interfaz RS-Systems actualizada: paneles Manage / Tools / Models / AI, botones compactos y uniformes con etiquetas cortas en inglés, iconos de estilo Revit para temas claros y oscuros, colocación automática de las ventanas dentro del área de trabajo del monitor con ajuste de DPI y coloreado opcional de las pestañas de vistas de Revit por proyecto o archivo.
Las conversaciones, asignaciones, estados, capturas y adjuntos de las interferencias, así como la base acumulativa, utilizan ahora el CDE compartido del proyecto, de modo que los participantes del mismo CDE ven datos comunes y actualizados. El almacenamiento anterior no se migra automáticamente.

1.1.31 | 19.09.2026

La orden «Resultado» comprueba todas las filas del informe abierto y guarda un archivo XLSX con 22 columnas. El modo rápido comprueba la disponibilidad de los elementos; el modo completo comprueba también la intersección geométrica y su volumen.
La columna «Tipo» muestra interferencia geométrica, interferencia geométrica conservadora, distancia libre o duplicado. El tipo se incluye en el archivo XLSX; cuando no hay datos explícitos, se deduce del nombre de la prueba.
Se ha corregido la activación y el restablecimiento del aislamiento de ambos participantes de una interferencia. Se admiten planos, secciones y vistas 3D con modos de visibilidad temporal; en modelos vinculados, se aísla el ejemplar del vínculo. Los motivos de fallo se muestran en un mensaje.
Los botones «Seleccionar elemento 1» y «Seleccionar elemento 2» permiten seleccionar por separado cualquiera de los participantes y acercar el zoom. Si uno no está disponible, se explica el motivo.
La ventana puede reducirse a 400 × 320 píxeles. Se han eliminado la zona inferior de detalles y la vista previa; la fila seleccionada tiene fondo rojo y texto blanco en negrita. Se ha completado la traducción de las 606 cadenas de la interfaz a los idiomas de Revit admitidos.

1.1.26 | 18–19.09.2026

La ventana principal puede moverse libremente y ya no es modal, por lo que Revit sigue siendo accesible. El informe abierto y el tamaño y la posición de la ventana se conservan durante la sesión.
Volver a seleccionar un informe en el historial recarga el archivo, mientras que «Situación actual» recarga la base de datos. Se ha corregido la disponibilidad y selección de ambos participantes, incluidos los componentes de escaleras. Se ha eliminado el campo de búsqueda de texto; se mantienen los filtros de disponibilidad, interferencias ocultas y pertenencia al modelo.

1.1.17 | 15.09.2026

Los informes de interferencias se integran ahora en una base de datos persistente del modelo. El modo «Situación actual» muestra las interferencias no resueltas acumuladas de todos los informes importados.
Se pueden importar varios informes a la vez. Las filas duplicadas de una misma pareja de elementos se combinan y las interferencias cuya ausencia se confirma en informes posteriores se cierran y ocultan automáticamente.
Una interferencia puede transferirse al modelo vinculado responsable, con un comentario y una captura opcionales. Los estados distinguen ahora «Abierta», «En curso», «Corregida», «Transferida» y «Cerrada».
La navegación es más fiable: se ocultan las falsas interferencias de un elemento consigo mismo, los tramos y descansillos se relacionan con su escalera principal, ambos participantes se seleccionan y aíslan correctamente y puede volver a comprobarse la intersección geométrica real.

1.1.12 | 02.09.2026

Se ha corregido la navegación a interferencias: el elemento se selecciona estrictamente dentro del modelo indicado en el informe. Ya no se seleccionan por error elementos ajenos con el mismo ElementId.
Se ha añadido una comprobación de la intersección real de los elementos. La orden «Ir a» muestra el resultado de la comprobación y crea un cubo alrededor de la zona real de intersección.
La correspondencia entre las interferencias y el modelo abierto se determina con mayor precisión mediante el nombre del archivo. Si se ha renombrado un archivo, puede asignarse explícitamente al modelo del informe.
Los duplicados de una misma pareja de elementos comparten color; corregir una fila cierra todo el grupo de duplicados.
Se ha añadido una ventana «Configuración»: selección de la vista 3D de navegación, opción de cambiar siempre a ella, correspondencias de modelos y tema de apariencia.
Se puede abrir otro informe directamente desde la ventana de correspondencias. Se ha corregido la visualización de los nombres de elementos y modelos, incluidos los modelos centrales de trabajo compartido.
Se han corregido problemas de temas y pestañas de configuración, así como la compatibilidad con Revit 2027.

1.1.9 | 01.09.2026

Se ha mejorado la fiabilidad del almacenamiento de conversaciones y adjuntos: los datos de ClashViewer se separan de los de las demás soluciones RS-Systems, y las entradas antiguas se migran automáticamente.
RS.Messenger sigue viendo las conversaciones de ClashViewer; ya no se crea la carpeta RS.Talk innecesaria.

1.0.75 | 12.08.2026

Se ha añadido la comprobación manual de actualizaciones, con visualización de la versión instalada y el estado de la comprobación.
Las actualizaciones pueden descargarse del sitio web directamente desde el complemento. La instalación se realiza tras cerrar la sesión actual de Revit y la actualización se aplica en el siguiente inicio.
La comprobación de actualizaciones puede volver a activarse desde la interfaz si estaba deshabilitada.
Los ajustes y datos antiguos se han migrado automáticamente al almacenamiento unificado de RS-Systems; se ha mejorado la interoperabilidad de los datos RS.CDE.

1.0.71 | 11.08.2026

Se ha añadido una columna «Segundo modelo» para identificar rápidamente al otro participante de una interferencia.
Las asignaciones salientes se resaltan en verde y las entrantes para el modelo actual, en rojo.
Se ha añadido una ventana «Todos los recordatorios» para consultar y eliminar recordatorios personales.

1.0.65 | 09.08.2026

Se han añadido conversaciones para cada interferencia: mensajes, archivos y capturas de la vista activa. Las conversaciones se conservan al actualizar el informe.
El menú contextual de la fila incorpora órdenes para abrir una conversación, reasignar la corrección al segundo modelo y establecer un recordatorio personal.
Se ha añadido una sección «Requiere atención» con las interferencias asignadas y los recordatorios activados, independiente del informe actual.
Las interferencias inactivas tienen ahora ayudas claras que explican por qué no están disponibles.
Se han corregido listas desplegables, el historial de informes y defectos visuales de la interfaz. Se ha añadido la entrada «‹Ninguno›» al historial para cerrar el informe actual.
Se ha mejorado la velocidad de procesamiento de informes grandes y de registro de datos de conversaciones.

1.0.59 | 07.08.2026

Se han añadido los temas «Automático», «Claro», «Oscuro» y «RS-Systems», con la selección guardada para cada versión de Revit.
Se ha ampliado la localización de la interfaz a los idiomas de Revit; se han corregido las cadenas que antes permanecían en ruso.
Las ventanas de activación y otros elementos de la interfaz siguen el tema seleccionado.
Se ha corregido un cierre inesperado crítico al iniciar el complemento.

DESCRIPTION

1. Finalidad de la solución y principal ventaja

La principal ventaja de REVIT.ClashViewer es el tiempo que ahorra al especialista. Al abrir un informe, comprueba si las interferencias siguen siendo relevantes y filtra y oculta automáticamente las entradas que no corresponden a interferencias reales:

falsos duplicados en los que ambos participantes son el mismo elemento del modelo;
interferencias ya corregidas cuyos elementos han dejado de intersectarse;
interferencias en las que uno o ambos elementos se han eliminado del modelo.

Si el segundo elemento pertenece a un modelo vinculado que está descargado o ni siquiera conectado, la solución lo advierte. La falta de disponibilidad de un vínculo no se interpreta como la eliminación del elemento ni como la resolución de la interferencia.

La solución también permite trasladar la responsabilidad a un especialista que trabaje en el segundo modelo y debatir la interferencia con archivos, capturas de pantalla y otros materiales adjuntos. El especialista dedica su tiempo a tareas vigentes y a su aprobación, en vez de comprobar manualmente observaciones obsoletas.

La solución admite cualquier sistema de coordenadas y formato de informe de Navisworks. Puede filtrar las interferencias por los ID de los elementos que intervienen en ellas, de modo que solo se vean las que afectan al propio modelo, tanto si el modelo de Navisworks se creó exportando cada archivo de Revit por separado como si se exportó desde un modelo conjunto en una sola operación. Así, el especialista BIM no necesita preparar informes independientes para cada proyectista, y los proyectistas no tienen que descartar manualmente las interferencias ajenas: cada uno ve siempre solo aquellas en las que participan elementos de su modelo abierto.

REVIT.ClashViewer abre el informe en un panel acoplable de Revit que permanece disponible. El proyectista continúa en su modelo de trabajo, selecciona la fila deseada y pulsa «Ir a». La solución prepara una vista 3D, crea una caja de sección local alrededor de la zona de interferencia, identifica los elementos por su ID, los selecciona y, si es necesario, los aísla temporalmente.

Esto convierte el informe de Navisworks, antes un documento externo con una lista de observaciones, en una herramienta de navegación por el modelo. En lugar de buscar por coordenadas, copiar ID y crear vistas 3D manualmente, el especialista obtiene de inmediato una zona localizada donde comprobar y corregir la interferencia.

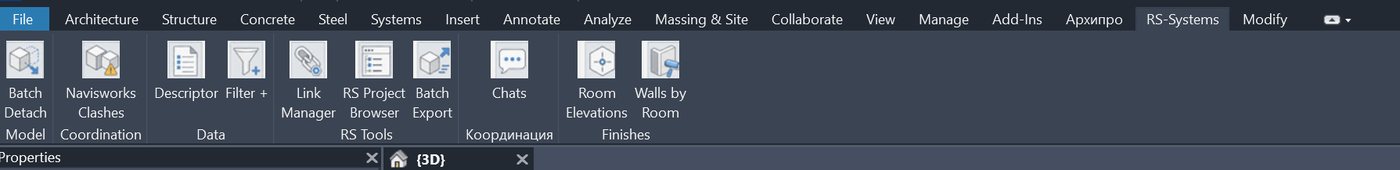

Figura 1. La orden «Navisworks Clashes» se encuentra en la pestaña RS-Systems y abre el panel acoplable de interferencias.

2. Cómo cambia el proceso de revisión de interferencias

Entrega convencional de informes	Trabajo con REVIT.ClashViewer
El coordinador BIM divide el informe conjunto por disciplinas o modelos.	Se entrega un único informe conjunto a todos los participantes.
El proyectista busca manualmente sus interferencias entre las de los demás.	El filtro «Solo mi modelo» determina la pertenencia mediante ElementId.
Las coordenadas deben comprobarse y trasladarse manualmente.	El modo de coordenadas se elige en el panel; se puede navegar por los ID de los elementos.
Se crea manualmente una zona 3D para cada interferencia.	La caja de sección se crea automáticamente alrededor del punto de interferencia o de los límites de los elementos.
Es necesario buscar los objetos y activar el aislamiento por separado.	Los elementos se seleccionan y pueden aislarse automáticamente.
Hay que buscar el informe cada vez en las carpetas del proyecto.	La lista «Recientes» permite acceder a los últimos 12 informes.

3. Formatos de informes de Navisworks compatibles

La implementación actual lee los principales tipos de informes generados por Navisworks Manage:

informes XML con la estructura exchange → clashtest → clashresult;
informes XLSX, incluidos libros con varias páginas y hojas; la solución lee y procesa los datos del informe de todas las hojas pertinentes de un mismo archivo;
informes HTML tabulares con los resultados reunidos en una tabla común;
informes HTML no tabulares con formato report/viewpoint;
archivos HTML con extensión .html o .htm; el tipo de archivo también se reconoce por su contenido.

Del informe se extraen el nombre de la prueba, el nombre de la interferencia, GUID, estado, distancia, punto de interferencia, ID de los objetos, capa, nombre y tipo de los elementos, comentarios y vínculos a imágenes. Se admiten vínculos relativos a imágenes JPG, JPEG y PNG ubicadas con respecto al archivo del informe.

Ventaja práctica

No es necesario pedir al especialista BIM que genere un formato exclusivo para el complemento. Puede utilizarse un informe XML o HTML normal de Navisworks, con la carpeta de imágenes guardada junto a él.

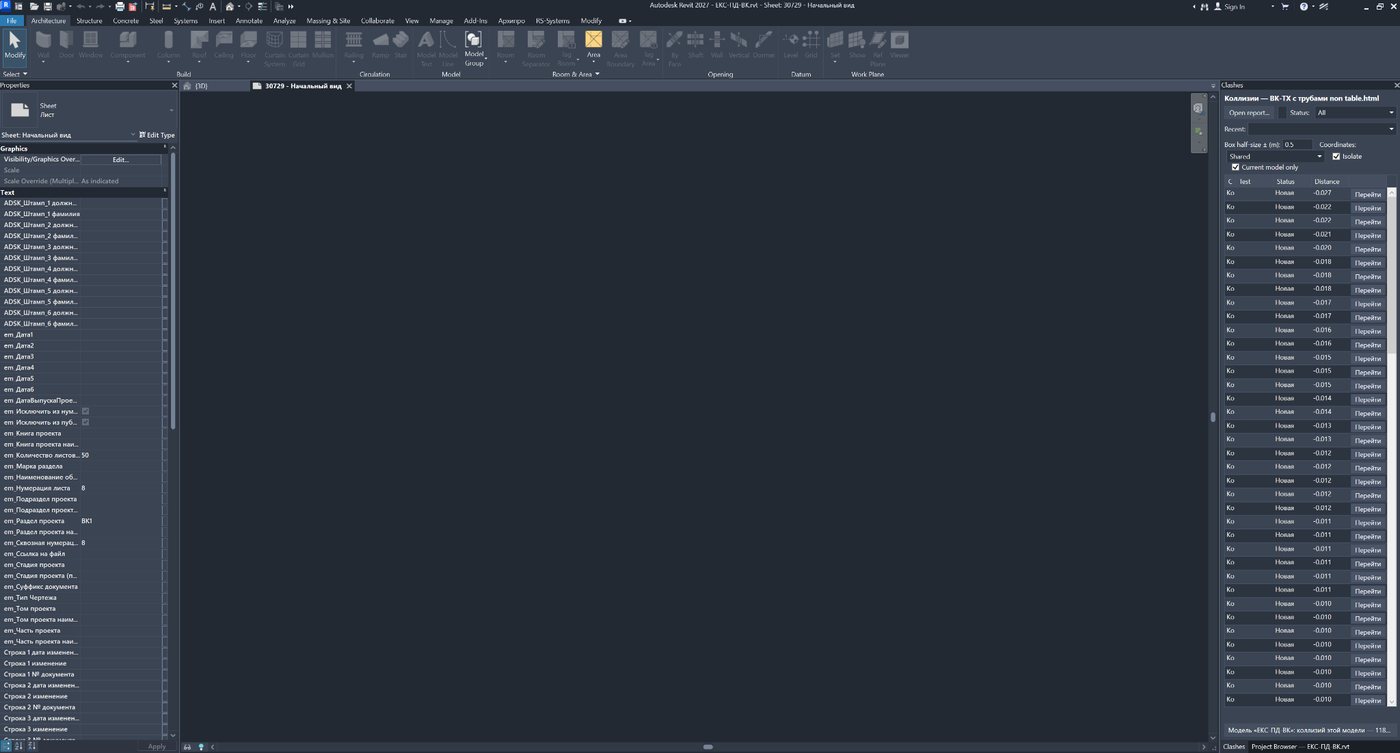

Figura 2. Informe abierto en el panel acoplable de la derecha: la lista de interferencias permanece disponible junto al modelo de Revit.

4. Sistemas de coordenadas y unidades

La solución ofrece tres modos de determinar la zona de trabajo. Esto permite utilizar una misma herramienta con distintas reglas de exportación NWC y configuraciones de coordenadas compartidas del proyecto.

Modo	Cómo se determina la posición	Cuándo utilizarlo
Compartidas (Shared)	El punto del informe se interpreta como una coordenada compartida o topográfica y se transforma al sistema interno del documento activo mediante la Project Location actual.	Proceso de coordinación habitual en el que los modelos se alinean mediante coordenadas compartidas.
Internas (Project)	El punto del informe se utiliza como coordenada interna de Revit tras convertir las unidades.	La exportación se realizó con el origen interno o las coordenadas del informe ya coinciden con el sistema interno del archivo.
Por elementos (ID)	La coordenada del informe es secundaria: la caja de sección se crea a partir de los límites de los elementos encontrados en el modelo anfitrión.	Las coordenadas del modelo conjunto no son fiables, difieren de las del modelo de disciplina abierto o el informe combina distintos métodos de exportación.

Para los informes XML, el código tiene en cuenta las unidades indicadas en el informe: metros, milímetros, centímetros, pies y pulgadas. En los informes HTML, la versión actual presupone metros.

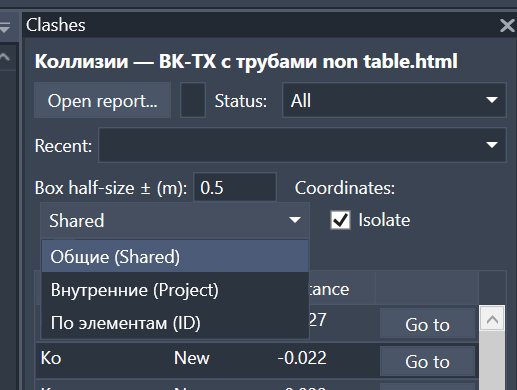

Figura 3. Selección del modo: coordenadas compartidas, coordenadas internas o posicionamiento por elementos y sus ID.

5. Filtrado de interferencias por los ID de los elementos del modelo abierto

La función clave es la casilla «Solo mi modelo». Tras cargar un informe, la solución comprueba cada objeto de cada interferencia e intenta localizar en el documento de Revit abierto un elemento con el ID numérico indicado en el informe. Una interferencia pertenece al modelo actual si al menos uno de sus objetos se encuentra en el documento anfitrión.

El filtrado no depende del nombre del archivo NWC, del modelo, de la prueba ni del modo en que el coordinador BIM haya preparado el archivo de Navisworks. El criterio es el ElementId guardado por Navisworks en los datos del objeto.

Por qué es importante para el proyectista

Un informe puede contener miles de interferencias de todas las disciplinas. Los proyectistas de fontanería, climatización, electricidad, estructuras y arquitectura no tienen que revisar el conjunto completo: sus listas conservan solo los conflictos en los que intervienen elementos del archivo abierto.

Si no se encuentran interferencias en el modelo abierto, la solución no deja una tabla vacía: desactiva automáticamente el filtro, muestra todos los resultados y advierte de que los ID pueden no coincidir o de que el informe puede pertenecer a otro modelo.

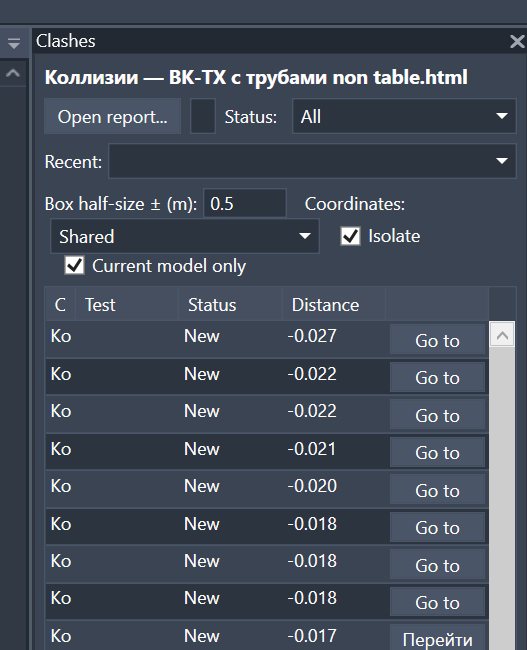

Figura 4. Filtro «Solo mi modelo», modo de coordenadas, aislamiento y primeras filas del informe.

6. Identificación de elementos en el modelo anfitrión y los archivos vinculados

Al ir a una interferencia, cada ID se comprueba primero en el modelo anfitrión activo. Si no se encuentra el elemento, se busca en todos los modelos de Revit vinculados y cargados. Esto permite trabajar tanto en un archivo de una sola disciplina como en un modelo federado de coordinación con vínculos.

Los elementos del modelo anfitrión se seleccionan directamente.
Si un objeto se encuentra dentro de un vínculo, se selecciona y aísla el RevitLinkInstance correspondiente.
Los vínculos descargados no se examinan.
Los elementos internos y los tipos sin una categoría geométrica no se consideran objetos de interferencia.

Dos comprobaciones independientes

El filtro «Solo mi modelo» examina específicamente el documento anfitrión. La comprobación de existencia de la interferencia abarca más: el anfitrión y todos los vínculos cargados, para que un modelo federado no considere erróneamente resueltas todas las interferencias.

7. Navegación hasta una interferencia en Revit

Puede navegar con el botón «Ir a» de una fila o haciendo doble clic en una interferencia. La solución realiza, por orden, estos pasos:

1. Utiliza la vista 3D activa. Si la vista actual no es 3D, intenta cambiar a la primera vista 3D imprimible adecuada.

2. Relaciona los objetos del informe con los elementos del modelo anfitrión y de los vínculos cargados.

3. Determina el centro de la zona de trabajo según el modo de coordenadas elegido.

4. Activa la caja de sección y establece sus límites.

5. Selecciona los elementos o ejemplares de vínculo encontrados.

6. Activa o restablece el aislamiento temporal según el estado de la casilla.

7. Ajusta el zoom de forma determinista a los límites de la caja de sección.

El usuario ve de inmediato un volumen acotado, en vez de una vista 3D general de todo el modelo. Esto se aprecia especialmente en proyectos grandes, donde el ajuste de zoom estándar puede dejar la zona deseada casi invisible debido a geometría lejana o a un vínculo mal colocado.

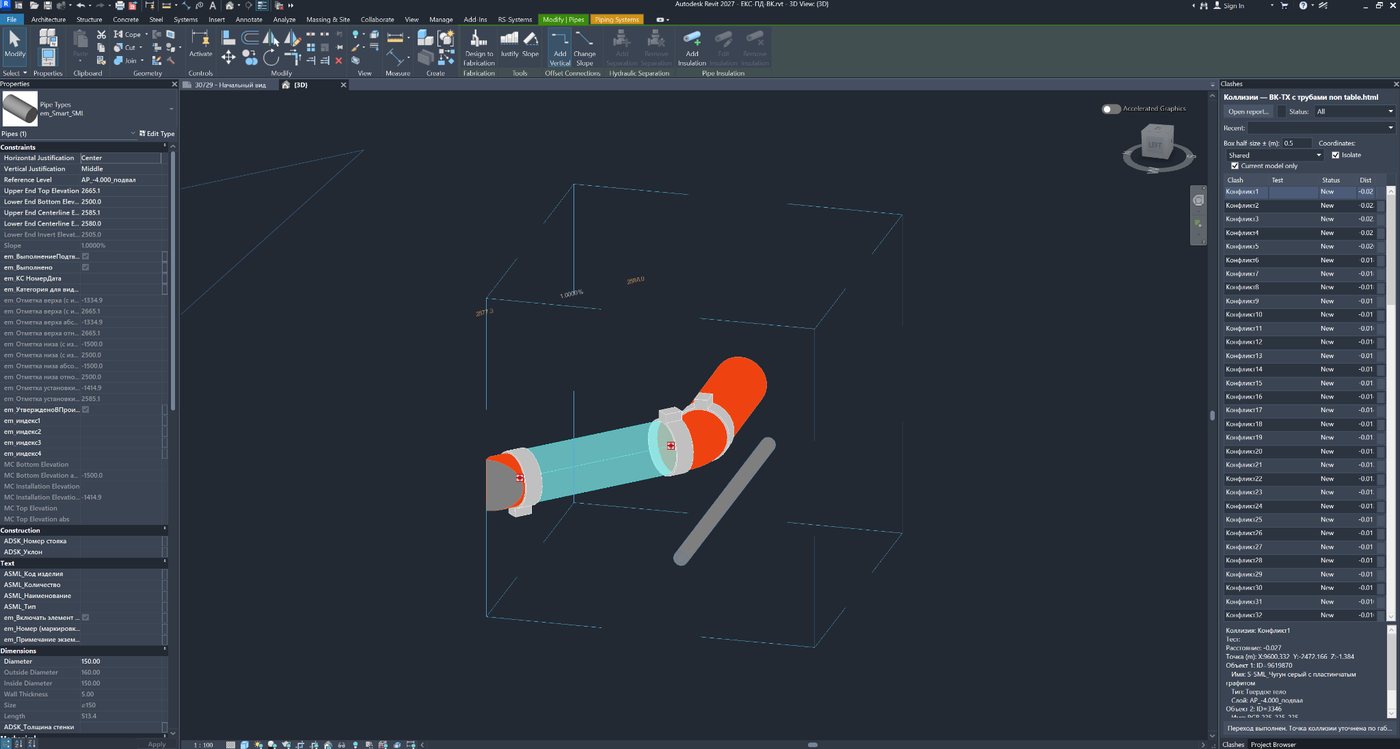

Figura 5. Resultado de la navegación: una caja de sección local, los elementos coincidentes seleccionados y, opcionalmente, el aislamiento temporal respecto al resto del modelo.

8. Section Box, ajuste del punto y tamaño de la zona de trabajo

La zona de trabajo se define como la mitad de la longitud de la arista de un cubo, en metros. Un valor de 0.5 corresponde a un cubo que se extiende ±0.5 m en cada eje. El usuario puede aumentarlo para instalaciones grandes o reducirlo para encuentros muy concentrados.

En los modos Shared y Project, la solución no se limita a utilizar la coordenada de Navisworks. Si se encuentran por ID elementos del modelo anfitrión, el punto del informe se ajusta mediante sus cuadros delimitadores: se sitúa en la intersección de los cuadros de la pareja o, si no se intersectan, en su cuadro delimitador conjunto. Este algoritmo compensa un desplazamiento constante entre el modelo federado y el modelo de disciplina abierto.

En el modo «Por elementos (ID)», la caja se crea directamente alrededor de los cuadros delimitadores de los elementos encontrados, con el margen indicado. Si no se encuentra ningún elemento del anfitrión pero el informe contiene un punto, la navegación utiliza esa coordenada como alternativa.

Protección frente a saltos de la cámara a puntos lejanos

Después de definir la caja de sección, la solución ajusta el zoom a sus esquinas con un pequeño margen. La geometría lejana y los puntos incorrectos de los vínculos no deberían reducir el encuentro local a unos pocos píxeles.

9. Selección y aislamiento temporal de elementos

La casilla «Aislar» controla el modo temporal Ocultar/Aislar de la vista 3D activa. Cuando está marcada, seleccionar otra fila actualiza inmediatamente el aislamiento, sin necesidad de ejecutar una orden independiente cada vez.

Los elementos del modelo anfitrión se seleccionan y aíslan directamente.
Para los objetos de modelos vinculados, se aísla el ejemplar de vínculo correspondiente.
Al desmarcar la casilla, se desactiva el aislamiento temporal, pero se conserva la caja de sección creada.
El estado de la casilla se guarda y se utiliza la próxima vez que se inicia el complemento.

Este modo resulta útil al corregir encuentros de instalaciones muy concentrados: solo permanecen visibles los objetos que intervienen en la interferencia, pero el proyectista puede desactivar rápidamente el aislamiento para ver el entorno sin perder la zona local delimitada por la caja de sección.


Detalles de la interferencia seleccionada y mensaje de confirmación del aislamiento.	Fragmento del modelo aislado dentro de una caja de sección local.

10. Estados, búsqueda y filtrado rápido

El informe puede filtrarse por los estados estándar de Navisworks: todas, nuevas, activas, resueltas, aprobadas y revisadas. Los estados de los informes HTML en ruso e inglés se normalizan a un mismo esquema interno.

El campo de búsqueda no comprueba solo el nombre de la interferencia. Busca en:

los nombres de las interferencias;
las descripciones breves de los objetos implicados;
los ID de los elementos;
los nombres y tipos de los elementos;
las capas del informe.

El filtro de estado, la búsqueda y «Solo mi modelo» funcionan conjuntamente. Por ejemplo, un ingeniero puede mostrar solo las interferencias nuevas de su modelo y buscar después los conflictos relacionados con un determinado montante, tipo de equipo o ID.

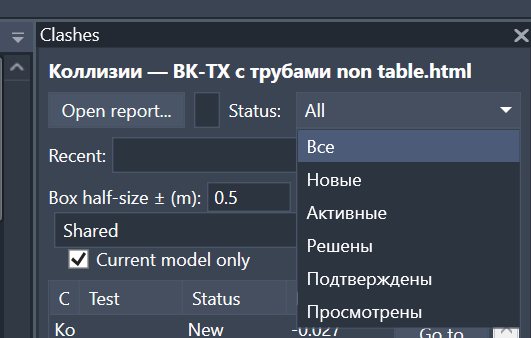

Figura 6. Filtrado por estado: interferencias nuevas, activas, resueltas, aprobadas y revisadas.

11. Detección automática de interferencias resueltas

falsos duplicados en los que ambos participantes son el mismo elemento del modelo;
interferencias ya corregidas cuyos elementos han dejado de intersectarse;
interferencias en las que uno o ambos elementos se han eliminado del modelo.

Información importante

La solución comprueba la vigencia de las entradas del informe frente al estado actual de los modelos disponibles, incluido si los elementos siguen existiendo y continúan intersectándose. La comprobación final de coordinación de los modelos actualizados se realiza ejecutando una nueva prueba de interferencias en Navisworks.

12. Detalles, capturas, comentarios y columnas de la tabla

Al seleccionar una fila, la parte inferior del panel muestra los datos de la interferencia: nombre, prueba, distancia, coordenada y el ID, nombre, tipo y capa de cada objeto. Si el informe incluye una captura vinculada y el archivo está disponible en la ruta relativa indicada, la imagen se carga en la vista previa sin bloquear el archivo original.

La tabla es compacta de forma predeterminada, pero pueden activarse columnas adicionales desde el menú contextual de la cabecera:

Prueba;
Estado;
Distancia;
Punto;
Objetos;
Comentario.

Las columnas seleccionadas se guardan en la configuración del usuario. Así, el proyectista puede mantener una lista mínima, mientras que el coordinador BIM puede activar la prueba, el estado, la distancia y los comentarios para analizar el informe.

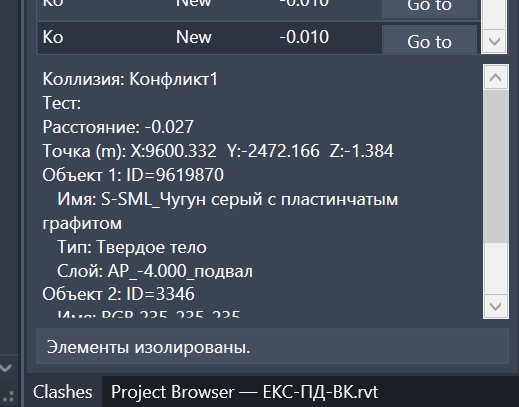

Figura 7. Información detallada de la interferencia seleccionada: coordenada, ID, nombre, tipo y capa de ambos objetos.

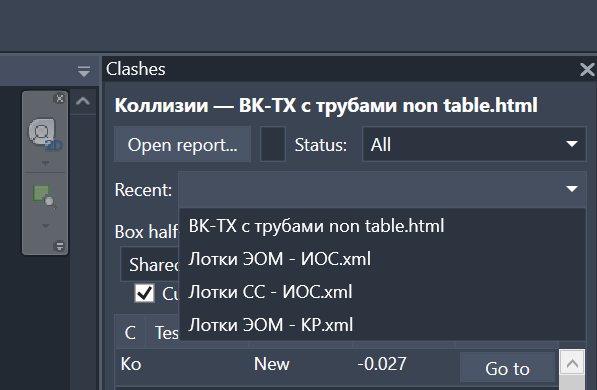

13. Historial de informes y configuración personal

El complemento guarda una lista de hasta 12 informes abiertos recientemente. El usuario puede volver a abrir el archivo XML o HTML deseado desde la lista desplegable sin regresar al cuadro de selección de archivos.

Para cada usuario se guardan:

el tamaño de la caja de sección;
el modo de coordenadas;
el estado predeterminado del aislamiento;
el estado del filtro «Solo mi modelo»;
el conjunto de columnas visibles;
el historial de informes recientes;
las posiciones y dimensiones de las ventanas.

La configuración y el historial se guardan por separado para cada versión de Revit. El usuario puede tener ajustes de trabajo distintos en Revit 2021 y Revit 2027 sin mezclarlos.

Las listas desplegables, incluida «Recientes», admiten búsqueda al escribir: solo permanecen las entradas coincidentes, Enter selecciona la coincidencia y Esc borra la búsqueda.

Figura 8. La lista de informes recientes permite cambiar rápidamente entre conjuntos de interferencias.

14. Proceso práctico para proyectistas

1. Obtenga el informe XML o HTML común de Navisworks junto con su carpeta de imágenes, si se generó.

2. Abra su modelo de trabajo de Revit y ejecute «Navisworks Clashes» en la pestaña RS-Systems.

3. Abra el informe. Mantenga activado «Solo mi modelo».

4. Seleccione el modo de coordenadas. Empiece por Shared; si las coordenadas no coinciden, utilice Project o «Por elementos (ID)».

5. Si es necesario, filtre las interferencias nuevas o activas y utilice la búsqueda.

6. Active «Aislar» y pulse «Ir a» en las filas.

7. Corrija el modelo recorriendo las interferencias de forma secuencial.

8. Tras emitir el modelo actualizado, envíelo al coordinador BIM para realizar otra prueba de interferencias.

Proceso diario

Informe → «Solo mi modelo» → estado → «Ir a» → corregir → siguiente interferencia. El trabajo principal se realiza dentro de Revit, sin buscar manualmente coordenadas ni elementos.

15. Proceso práctico para especialistas BIM

Los especialistas BIM pueden mantener un único proceso de generación de informes, sin preparar archivos independientes para cada disciplina.

1. Cree en Navisworks un conjunto común de pruebas de interferencias que abarque todos los modelos y disciplinas.

2. Exporte el informe a XML o HTML con los identificadores de los objetos; incluya capturas y comentarios si es necesario.

3. Distribuya el mismo paquete a todos los participantes del proyecto.

4. Indique el modo de coordenadas recomendado para el proyecto y un tamaño estándar de caja de sección.

5. Reúna los modelos actualizados y ejecute una nueva prueba de interferencias en Navisworks después de cada ronda de correcciones.

El coordinador BIM se responsabiliza de la calidad del informe común y de la comprobación geométrica posterior, mientras que los proyectistas obtienen de forma autónoma su conjunto de interferencias directamente en sus archivos.

Participante	Qué hace	Qué obtiene
Especialista BIM	Crea un informe común y repite la prueba de interferencias tras las actualizaciones.	Menos clasificación manual y preparación de paquetes independientes.
Proyectista de disciplina	Filtra por su modelo abierto y corrige los conflictos en Revit.	Solo interferencias relevantes y navegación inmediata hasta el encuentro.
Responsable de equipo	Supervisa la resolución de observaciones nuevas o activas dentro de la disciplina.	Un proceso claro sin intercambiar numerosos archivos independientes.

16. Limitaciones y características importantes de la versión actual

La solución lee el informe, pero no escribe los estados modificados en Navisworks ni ofrece sincronización bidireccional.

El filtrado por modelo depende del ElementId numérico guardado en el informe. Si el informe no contiene un ID o este ha cambiado porque se ha recreado el objeto, no es posible establecer la correspondencia.
La búsqueda dentro de archivos vinculados solo está disponible para los vínculos cargados.
Para un objeto dentro de un vínculo, Revit permite seleccionar y aislar el ejemplar de vínculo; el elemento anidado no se trata necesariamente como un objeto independiente del anfitrión.
El modo «Por elementos (ID)» utiliza los cuadros delimitadores de los elementos encontrados en el modelo anfitrión; si no encuentra ninguno, la navegación recurre a la coordenada.
La navegación requiere una vista 3D adecuada. Si no existe, créela o abra una.
El analizador HTML admite las estructuras tabulares y no tabulares de Navisworks implementadas en el código; un HTML de terceros modificado sustancialmente puede no reconocerse.
La carpeta RS.CDE junto al modelo, las bases de datos de conversaciones y asignaciones y la base acumulativa de interferencias solo se crean cuando el usuario escribe datos por primera vez: un mensaje, una asignación, la importación de un informe a la base acumulativa, un cambio de estado, una transferencia o un adjunto. Abrir el modelo, el panel o el informe no crea nada en el disco.

17. Compatibilidad, temas e idiomas de la interfaz

El proyecto incluye compilaciones para Revit 2021–2027. Revit 2021–2024 utiliza .NET Framework 4.8, Revit 2025–2026 utiliza .NET 8 y Revit 2027 utiliza .NET 10.

El panel y todas las ventanas de la solución admiten los temas «Automático», «Claro», «Oscuro» y RS-Systems; sus colores siguen la apariencia de Revit y, en modo «Automático», el tema cambia al instante con Revit, incluso en ventanas ya abiertas. La interfaz sigue el idioma de Revit e incluye tablas de localización para 16 idiomas, entre ellos ruso, inglés, alemán, francés, español, italiano, polaco, checo, portugués, japonés, coreano y chino.

El panel puede acoplarse junto al Navegador de proyectos o Propiedades para mantener visible la lista de interferencias mientras se corrige el modelo.

Los botones y listas de las ventanas admiten el teclado: Enter ejecuta la acción principal y Esc cancela. Las ventanas no crean botones propios en la barra de tareas de Windows y recuerdan su posición y tamaño entre sesiones.

El engranaje «⚙ Configuración» situado en la parte inferior del panel abre los ajustes de la solución: tema, licencia, actualizaciones y coloreado de pestañas de vistas de Revit. Un punto en el engranaje indica que hay una actualización disponible; el botón «Actualizaciones de todas las soluciones RS-Systems…» comprueba todos los complementos de la gama instalados y los muestra en una sola ventana.

El coloreado de pestañas permite distinguir los documentos abiertos: las pestañas utilizan el color del proyecto o archivo como relleno completo (opción predeterminada) o como una franja superior. La pestaña activa no es más luminosa que las demás; se identifica mediante una franja del color del proyecto.

El panel también puede abrirse desde RS.BIMManager mediante una orden equivalente a pulsar el botón de la cinta.

18. Ventajas y resumen

REVIT.ClashViewer conecta la comprobación de modelos en Navisworks con la resolución de observaciones en Revit. La solución no sustituye a Navisworks Manage como herramienta de detección geométrica de interferencias; convierte su informe en una herramienta de trabajo práctica para cada proyectista.

Proceso de trabajo de REVIT.ClashViewer de un vistazo Un informe común de Navisworks → filtrado automático por los ID del modelo abierto → selección de modo de coordenadas → section box → selección y aislamiento → corrección de la interferencia en Revit.
Función	Resultado práctico
Informes XML y HTML de Navisworks	Se pueden utilizar formatos de informe estándar sin una preparación especial.
Filtro «Solo mi modelo» basado en ElementId	Cada especialista ve sus propias interferencias dentro del informe común.
Búsqueda en el anfitrión y en los vínculos cargados	La solución funciona tanto con modelos de trabajo como con modelos federados.
Compartido / Proyecto / Por elementos	La navegación funciona con distintos sistemas de coordenadas y métodos de exportación.
Ajuste del punto mediante cuadros delimitadores	Reduce el riesgo de no localizar el encuentro deseado cuando hay un desfase de coordenadas.
Caja de sección y zoom automáticos	La interferencia se muestra de inmediato dentro de un volumen local.
Selección y aislamiento temporal	Los objetos implicados en el conflicto quedan claramente visibles sin buscarlos manualmente.
Estados y búsqueda de texto completo	Un informe extenso se reduce rápidamente a una lista de trabajo.
Capturas, comentarios y detalles	El contexto de la observación está disponible junto al modelo.
Historial de 12 informes y configuración personal	El trabajo diario repetitivo se agiliza.

La principal ventaja para el equipo de proyecto es que el especialista BIM crea un informe común de calidad y cada participante obtiene de él su conjunto personal de interferencias sin clasificación manual adicional. Los proyectistas dedican su tiempo a corregir el modelo, en lugar de localizar observaciones y preparar vistas.
