REVIT.ProjectBrowser उन्नत प्रोजेक्ट ब्राउज़र , फ़ैमिली लाइब्रेरी और मॉडल संरचना प्रबंधन
सभी विषयों के Revit डिज़ाइनरों , BIM समन्वयकों और BIM प्रबंधकों के लिए समाधान का पूर्ण विवरण
व्यू , लेजेंड , शेड्यूल , शीट , फ़ैमिली , ग्रुप , लिंक और लाइब्रेरी के लिए एक प्रबंधित ब्राउज़र।
आठ श्रेणियाँ , पूर्ण ट्री संगठन और हर विशेषज्ञ के लिए निजी कार्यक्षेत्र।
समाधान विवरण · जुलाई 2026
विषय - सूची समाधान का उद्देश्य और पाँच मुख्य अंतर मुख्य विंडो और आठ श्रेणियाँ लाइब्रेरी श्रेणी हर श्रेणी के लिए ग्रुपिंग , फ़िल्टरिंग और सॉर्टिंग कस्टम ग्रुप और ड्रैग - एंड - ड्रॉप स्वतंत्र उपयोगकर्ता सेटिंग और प्रीसेट खोज , नेविगेशन और व्यू प्लेसमेंट नियंत्रण व्यू , लेजेंड , शेड्यूल और शीट के साथ कार्य फ़ैमिली , ग्रुप और लिंक फ़ाइलों के साथ कार्य ट्री की दृश्य सेटिंग विस्तारित RS.CDE मोड व्यावहारिक परिदृश्य डिज़ाइनरों और टीम के लिए लाभ अनुशंसित कार्यप्रवाह सारांश 1. समाधान का उद्देश्य और पाँच मुख्य अंतर यह समाधान सभी विषयों के Revit डिज़ाइनरों के लिए है। Revit.ProjectBrowser मानक Project Browser को एक उन्नत कार्य - पैनल से बदलता है , जिसमें मॉडल संरचना केवल सूची न रहकर प्रोजेक्ट सामग्री को खोजने , व्यवस्थित करने और उस पर कार्य करने का प्रबंधित निजी वातावरण बन जाती है।
पाँच मूलभूत अंतर समाधान सात के बजाय आठ कार्य श्रेणियों का समर्थन करता है : व्यू , लेजेंड , शेड्यूल , शीट , फ़ैमिली , ग्रुप और लिंक फ़ाइलों के साथ लाइब्रेरी श्रेणी जोड़ी जाती है। लोकल या नेटवर्क ड्राइव पर RFA फ़ैमिली वाले एक या अधिक फ़ोल्डर जोड़े जा सकते हैं , जिसके बाद वे फ़ैमिली सीधे ट्री में दिखाई देते हैं। ग्रुपिंग , फ़िल्टरिंग और सॉर्टिंग बिना किसी अपवाद के सभी आठ श्रेणियों के लिए सेट की जा सकती है , केवल व्यू , शीट और शेड्यूल के लिए नहीं। प्रत्येक श्रेणी के अपने संगठन स्कीम होते हैं। किसी भी श्रेणी में कस्टम ग्रुप और नेस्टेड सबग्रुप बनाए जा सकते हैं , और तत्वों को माउस से उनमें ले जाया जा सकता है। जब किसी तत्व को कस्टम पैरामीटर से बने फ़ोल्डर में ले जाया जाता है , तो समाधान पैरामीटर मान बदल सकता है और इस प्रकार संगठन नियम के अनुसार तत्व को वास्तव में स्थानांतरित कर सकता है। सक्रिय स्कीम चयन , सेक्शन दृश्यता , नोड विस्तार और रूप - रंग हर लॉगिन और दस्तावेज़ के लिए अलग - अलग सहेजे जाते हैं। एक ही मॉडल में एक ही समय काम कर रहे तीन विशेषज्ञ एक - दूसरे को प्रभावित किए बिना अलग - अलग ट्री देख सकते हैं। कॉर्पोरेट कॉन्फ़िगरेशन में समाधान RS.CDE सर्वर कोर से जुड़कर विस्तारित मोड में चला जाता है। प्रशासक अनिवार्य नियम और प्रतिबंध तय कर सकता है : फ़ैमिली केवल स्वीकृत लाइब्रेरी से लोड हों , कुछ व्यू और शीट बनाने या उनका नाम बदलने पर रोक हो , संरचना नियंत्रित हो और आवश्यक कार्रवाइयाँ निर्धारित की जाएँ। मुख्य व्यावहारिक लाभ डिज़ाइनर स्क्रॉलिंग और खोज में कम समय लगाता है , आवश्यक ऑब्जेक्ट जल्दी खोलता है , अपना निजी कार्यक्षेत्र व्यवस्थित रखता है और अपना ब्राउज़र लेआउट अन्य मॉडल प्रतिभागियों पर नहीं थोपता।
मानदंड
मानक Revit Project Browser
Revit.ProjectBrowser
श्रेणियाँ
प्रोजेक्ट के सात मुख्य सेक्शन।
आठ श्रेणियाँ , जिनमें बाहरी RFA फ़ाइलों की अलग लाइब्रेरी शामिल है।
संगठन
मुख्यतः व्यू , शीट और शेड्यूल।
व्यू , लेजेंड , शेड्यूल , शीट , फ़ैमिली , ग्रुप , लिंक और लाइब्रेरी के लिए स्वतंत्र स्कीम।
मैनुअल संरचना
मानक नियमों और पैरामीटर तक सीमित।
किसी भी श्रेणी में कस्टम ग्रुप और सबग्रुप , ड्रैग - एंड - ड्रॉप से स्थानांतरण।
प्रतिभागी सेटिंग
मॉडल संरचना साझा होती है और निजीकरण सीमित है।
हर उपयोगकर्ता के लिए स्कीम , दृश्यता , विस्तार और रूप - रंग का निजी चयन।
कॉर्पोरेट नियंत्रण
ProjectBrowser के लिए अलग नीति - स्तर नहीं।
RS.CDE से जुड़ने पर : भूमिका - आधारित प्रतिबंध , अनिवार्य नियम और कार्रवाई नियंत्रण।
2. मुख्य विंडो और आठ श्रेणियाँ Revit.ProjectBrowser को डॉक किए जा सकने वाले Revit पैनल के रूप में रखा जाता है और परिचित ट्री लॉजिक बनाए रखता है। ऊपर श्रेणी स्विच , उनके नीचे खोज और मुख्य क्षेत्र में ग्रुप , तत्व और काउंटर वाला ट्री होता है। एक श्रेणी , कई श्रेणियाँ या संयुक्त All मोड चालू किया जा सकता है।

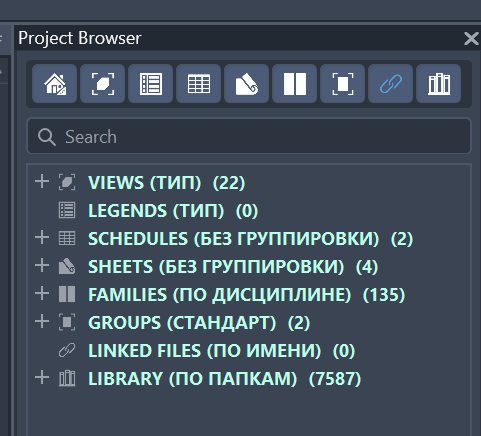

चित्र 1. मुख्य विंडो : आठ श्रेणियों के स्विच , खोज पट्टी , ट्री , सक्रिय स्कीम और तत्वों की संख्या।
श्रेणी
क्या प्रदर्शित होता है
व्यावहारिक लाभ
व्यू
प्लान , सेक्शन , एलिवेशन , 3D व्यू और अन्य कार्य - प्रतिनिधित्व।
आवश्यक व्यू तक तेज़ पहुँच और प्रकार , लेवल , विषय तथा पैरामीटर के अनुसार संगठन।
लेजेंड
लेजेंड सामान्य व्यू सूची से अलग होते हैं।
उन्हें कार्य व्यू से स्वतंत्र रूप से खोजा और व्यवस्थित किया जा सकता है।
शेड्यूल
शेड्यूल , मटेरियल टेकऑफ़ , शीट सूची , व्यू सूची और नोट ब्लॉक।
तेज़ी से खोलना और सेटिंग को सामूहिक रूप से एकरूप करना।
शीट
शीट और उनकी कस्टम संरचना।
सेट , नंबर , व्यू प्लेसमेंट और स्वचालित नंबरिंग का नियंत्रण।
फ़ैमिली
लोड किए गए फ़ैमिली और प्रकार , जिनमें रखे गए इंस्टेंस की संख्या शामिल है।
प्रबंधन , सहेजना , अपडेट करना , चुनना और इंस्टेंस रखना।
ग्रुप
मॉडल ग्रुप और डिटेल ग्रुप।
ग्रुप प्रकार खोजना और सभी इंस्टेंस चुनना।
लिंक फ़ाइलें
Revit लिंक प्रकार।
लोड स्थिति , स्रोत , विषय और लिंक इंस्टेंस का प्रबंधन।
लाइब्रेरी
चुने गए फ़ोल्डरों की RFA फ़ाइलें।
डायरेक्टरी को हाथ से ब्राउज़ किए बिना स्वीकृत सामग्री खोजकर खोलना।
संयुक्त और एकल - श्रेणी मोड श्रेणियाँ स्वतंत्र स्विच के रूप में काम करती हैं। डिज़ाइनर केवल आवश्यक सेक्शन दिखा सकता है या एक साथ दिखाई देने वाले सेक्शन का निजी सेट बना सकता है। सिस्टम इस चयन को लोकल रूप से सहेजता है , इसलिए सहकर्मियों का इंटरफ़ेस नहीं बदलता। नोड के पास काउंटर वास्तविक सामग्री की संख्या दिखाते हैं और मॉडल संरचना का शीघ्र आकलन करने देते हैं।
3. लाइब्रेरी श्रेणी लाइब्रेरी फ़ैमिली फ़ोल्डरों को ब्राउज़र का पूर्ण आठवाँ सेक्शन बना देती है। सेटिंग में कई लोकल या नेटवर्क डायरेक्टरी जोड़ी जा सकती हैं , नेस्टेड फ़ोल्डर स्कैन चालू किया जा सकता है और इंडेक्स कभी भी रिफ़्रेश किया जा सकता है। ट्री वर्तमान मॉडल की सामग्री नहीं , बल्कि उपलब्ध RFA फ़ाइलें दिखाता है जिन्हें Revit से सीधे खोजकर खोला जा सकता है।

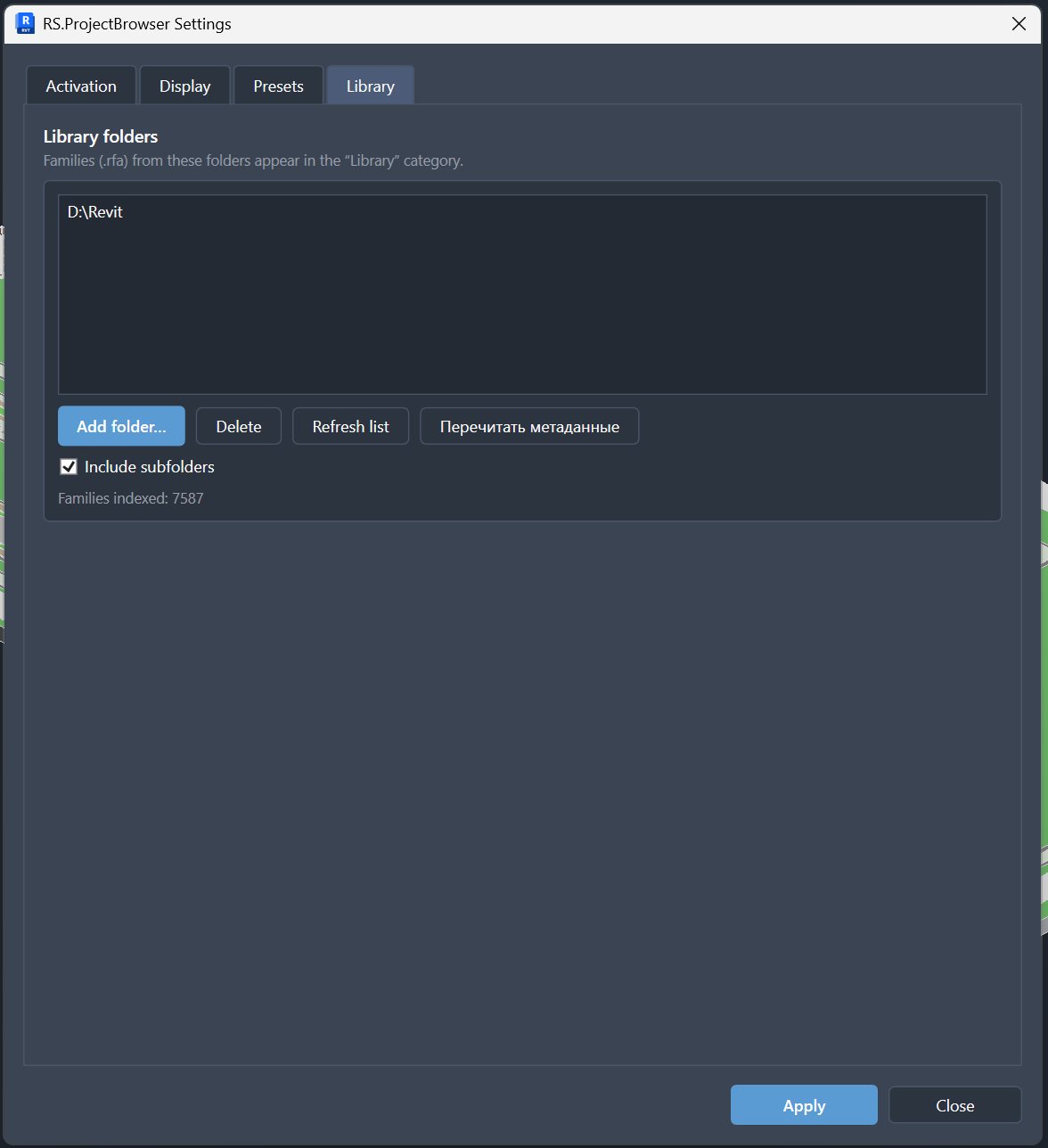

चित्र 2. लाइब्रेरी सेटिंग : अनेक स्रोत , नेस्टेड फ़ोल्डर , सूची रिफ़्रेश और संपूर्ण मेटाडेटा दोबारा पढ़ना।
इंडेक्सिंग कैसे काम करती है फ़ोल्डर स्कैन और मेटाडेटा पढ़ना पृष्ठभूमि में चलता है और हर फ़ैमिली को Revit में क्रम से खोलने की आवश्यकता नहीं होती। RFA नाम , श्रेणी , प्रकार , सहेजा गया Revit संस्करण और टेक्स्ट पैरामीटर मेटाडेटा निकाला जाता है और खोज में शामिल किया जाता है। Family.0001.rfa जैसी बैकअप फ़ाइलें स्वचालित रूप से बाहर रखी जाती हैं। बिना बदली फ़ाइलें कैश से पढ़ी जाती हैं , जबकि हटाए या बदले गए रिकॉर्ड अपडेट होते हैं। ट्री को फ़ोल्डर , नाम , फ़ैमिली श्रेणी या प्लेसमेंट विधि के अनुसार व्यवस्थित किया जा सकता है : बिना होस्ट , होस्ट - आधारित या अपरिभाषित। डबल - क्लिक या Open कमांड चुनी गई फ़ैमिली को Revit में खोलता है। लाइब्रेरी सामान्य फ़ोल्डर से अधिक उपयोगी क्यों है डिज़ाइनर फ़ैमिली केवल फ़ाइल नाम से नहीं खोजता। इंडेक्स में श्रेणी , प्रकार और वर्णनात्मक पैरामीटर मान शामिल होते हैं , इसलिए आवश्यक ऑब्जेक्ट उद्देश्य , निर्माता , विवरण या किसी अन्य ज्ञात गुण से मिल सकता है।
4. हर श्रेणी के लिए ग्रुपिंग , फ़िल्टरिंग और सॉर्टिंग Project Browser Organization विंडो में आठ टैब होते हैं , हर श्रेणी के लिए एक। प्रत्येक टैब पर उपयोगकर्ता अपनी स्कीम बना , संपादित , नाम बदल , हटा और सक्रिय कर सकता है। बदलाव ट्री में पूर्वावलोकित होते हैं , जबकि सक्रिय स्कीम चयन वर्तमान उपयोगकर्ता के लिए अलग से सहेजा जाता है।

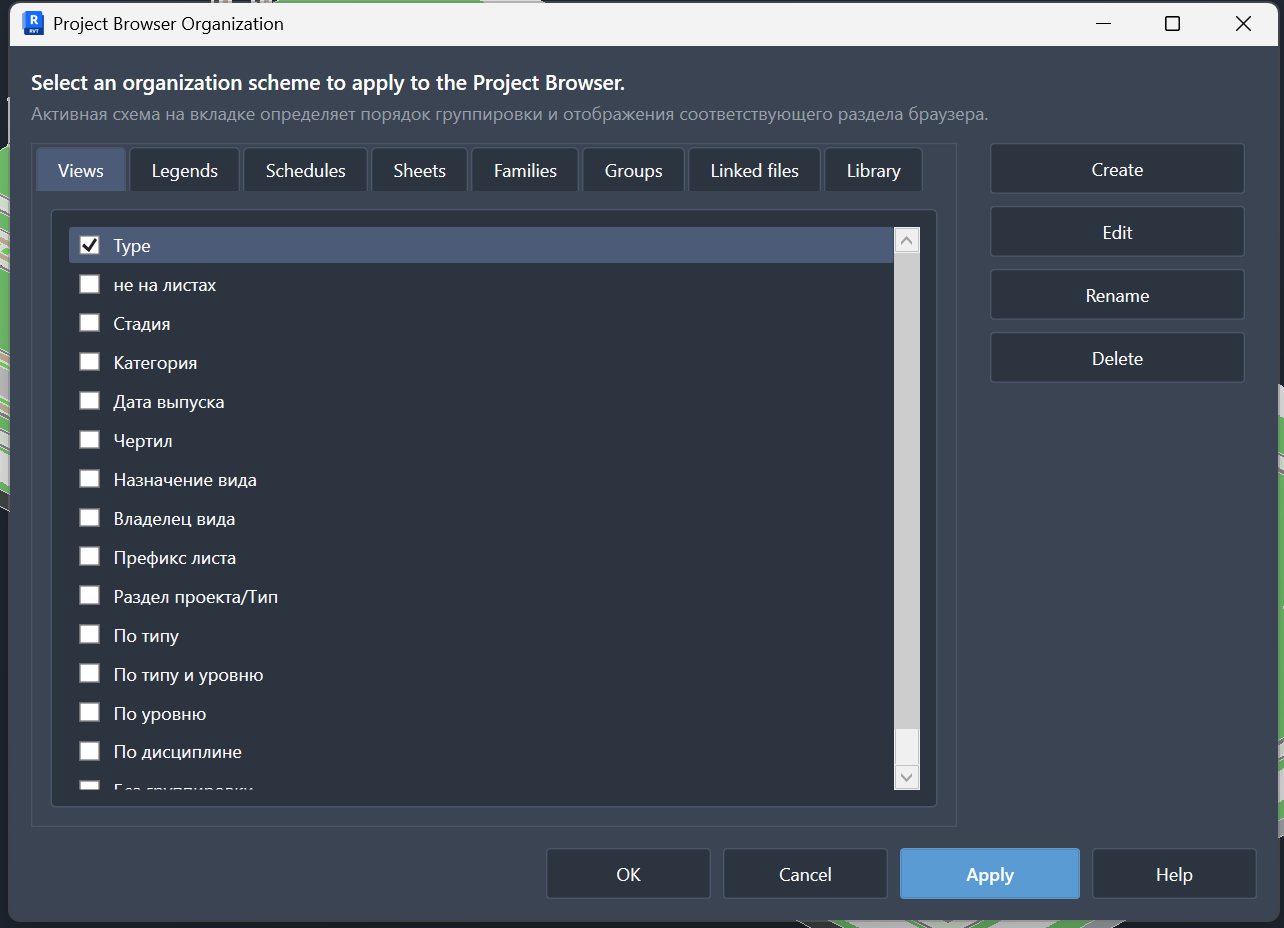

चित्र 3. आठ स्वतंत्र संगठन टैब : Views, Legends, Schedules, Sheets, Families, Groups, Linked files और Library ।
एक स्कीम की क्षमताएँ AND लॉजिक से संयुक्त अधिकतम तीन फ़िल्टर शर्तें। परिवर्तनीय गहराई के अधिकतम छह ग्रुपिंग स्तर : कोई मान न होने पर तत्व एक स्तर छोड़कर ट्री में ऊपर रह सकता है। पैरामीटर , व्यू प्रकार और फ़ैमिली , विषय , स्केल , डिटेल स्तर , संबंधित लेवल , शीट नंबर या नाम , श्रेणी और अन्य फ़ील्ड के अनुसार ग्रुपिंग। फ़िल्टर क्रियाएँ : बराबर है , बराबर नहीं है , शामिल है , शामिल नहीं है , इससे शुरू होता है , खाली है , खाली नहीं है और रेगुलर एक्सप्रेशन। पहले N अक्षरों के अनुसार ग्रुपिंग , फ़ोल्डर नाम में वैकल्पिक प्रीफ़िक्स और सफ़िक्स के साथ। चुने गए सिस्टम फ़ील्ड या पैरामीटर के अनुसार आरोही या अवरोही क्रम। शीट के लिए मानक शीट नंबर के स्थान पर प्रदर्शित करने हेतु अलग पैरामीटर चुना जा सकता है। व्यावहारिक उदाहरण व्यू को विषय → व्यू उद्देश्य → लेवल , शीट को सेक्शन → सेट , फ़ैमिली को विषय → श्रेणी , लिंक को विषय → स्रोत और लाइब्रेरी को फ़ोल्डर या श्रेणी के अनुसार ग्रुप किया जा सकता है। ये सभी संरचनाएँ स्वतंत्र रूप से काम करती हैं।
5. कस्टम ग्रुप और ड्रैग - एंड - ड्रॉप औपचारिक पैरामीटर - आधारित स्कीम के अलावा Revit.ProjectBrowser मैनुअल कार्य संरचना बना सकता है। Create Group कमांड मॉडल श्रेणियों में उपलब्ध है और ग्रुप में नेस्टेड सबग्रुप हो सकते हैं। किसी तत्व , फ़ैमिली या पूरे फ़ोल्डर को कॉन्टेक्स्ट मेनू से जोड़ा या माउस से खींचा जा सकता है।

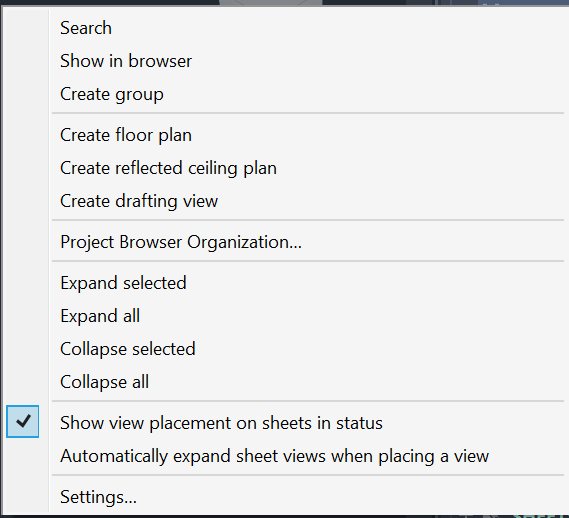

चित्र 4. कॉन्टेक्स्ट मेनू : खोज , सक्रिय व्यू दिखाना , ग्रुप बनाना , Revit तत्व बनाना , संगठन और विस्तार नियंत्रण।

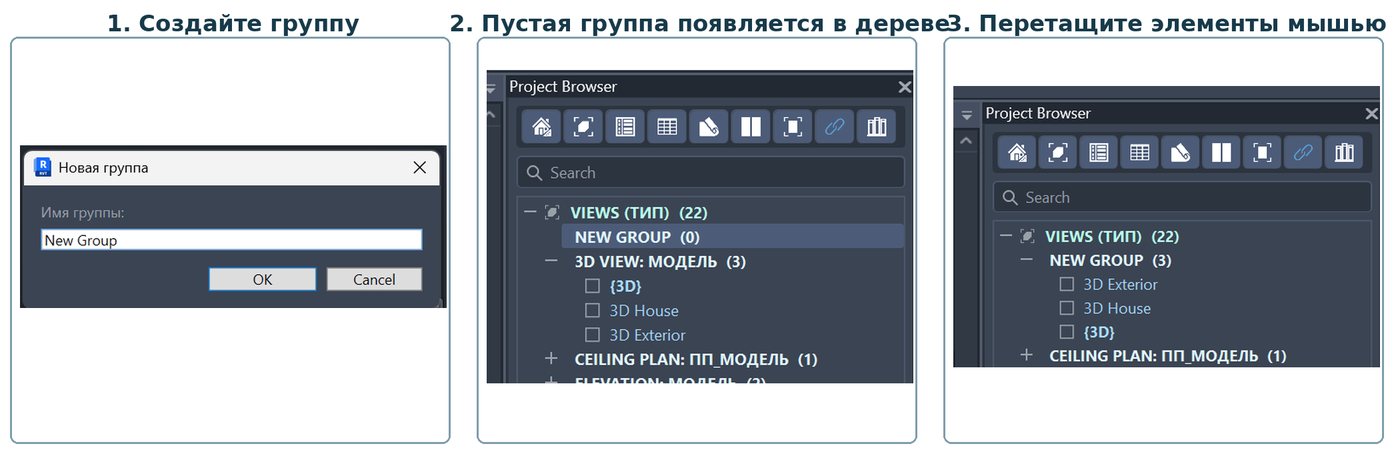

चित्र 5. कस्टम ग्रुप बनाना और चुने गए व्यू उसमें खींचना।
स्थानांतरण के दो प्रकार तत्व कहाँ ले जाया जाता है
क्या होता है
कब उपयोग करें
कस्टम ग्रुप में
मैनुअल ग्रुप में तत्व की सदस्यता मॉडल में सहेजी जाती है। तत्व के मूल पैरामीटर नहीं बदलते।
ऐसी निजी या टीम कार्य संरचना के लिए जिसे प्रोजेक्ट के औपचारिक वर्गीकरण से मेल खाना आवश्यक नहीं है।
कस्टम पैरामीटर पर आधारित स्कीम फ़ोल्डर में
समाधान लिखने योग्य पैरामीटर बदलता है , ताकि ट्री दोबारा बनने पर तत्व लक्ष्य फ़ोल्डर में दिखाई दे।
पैरामीटर शीघ्र भरने और प्रोजेक्ट की औपचारिक संरचना बनाए रखने के लिए।
सिस्टम या गणितीय गुण पर आधारित फ़ोल्डर में
यदि स्थानांतरण के लिए सिस्टम , केवल - पढ़ने योग्य या अस्पष्ट गुण बदलना आवश्यक हो तो उसे रोक दिया जाता है।
यह मॉडल को छिपे या गलत बदलावों से बचाता है।
कस्टम ग्रुप Extensible Storage के माध्यम से मॉडल के अंदर सहेजे जाते हैं और उसके साथ चलते हैं। वर्कशेयर्ड मॉडल में वे प्रोजेक्ट प्रतिभागियों के लिए उपलब्ध होते हैं , जबकि निजी विस्तार स्थिति , दृश्यता और चुनी गई स्कीम लोकल रहती हैं।
6. स्वतंत्र उपयोगकर्ता सेटिंग और प्रीसेट Revit.ProjectBrowser साझा मॉडल संरचना को निजी कार्यक्षेत्र से अलग करता है। संगठन स्कीम और कस्टम ग्रुप मॉडल में रखे जा सकते हैं , लेकिन सक्रिय स्कीम चयन , श्रेणी दृश्यता , विस्तारित नोड और रूप - रंग विशिष्ट लॉगिन , दस्तावेज़ और Revit संस्करण के लिए लोकल रूप से सहेजे जाते हैं। इसलिए एक ही मॉडल के प्रतिभागी एक - दूसरे की कार्य सेटिंग ओवरराइट नहीं करते।
वर्कशेयरिंग उदाहरण आर्किटेक्ट व्यू को उद्देश्य और लेवल से , स्ट्रक्चरल इंजीनियर विषय और प्रकार से , और BIM समन्वयक उत्तरदायी व्यक्ति और चरण से देख सकता है। तीनों एक ही मॉडल में काम करते हैं , लेकिन प्रत्येक को निजी ब्राउज़र मिलता है।

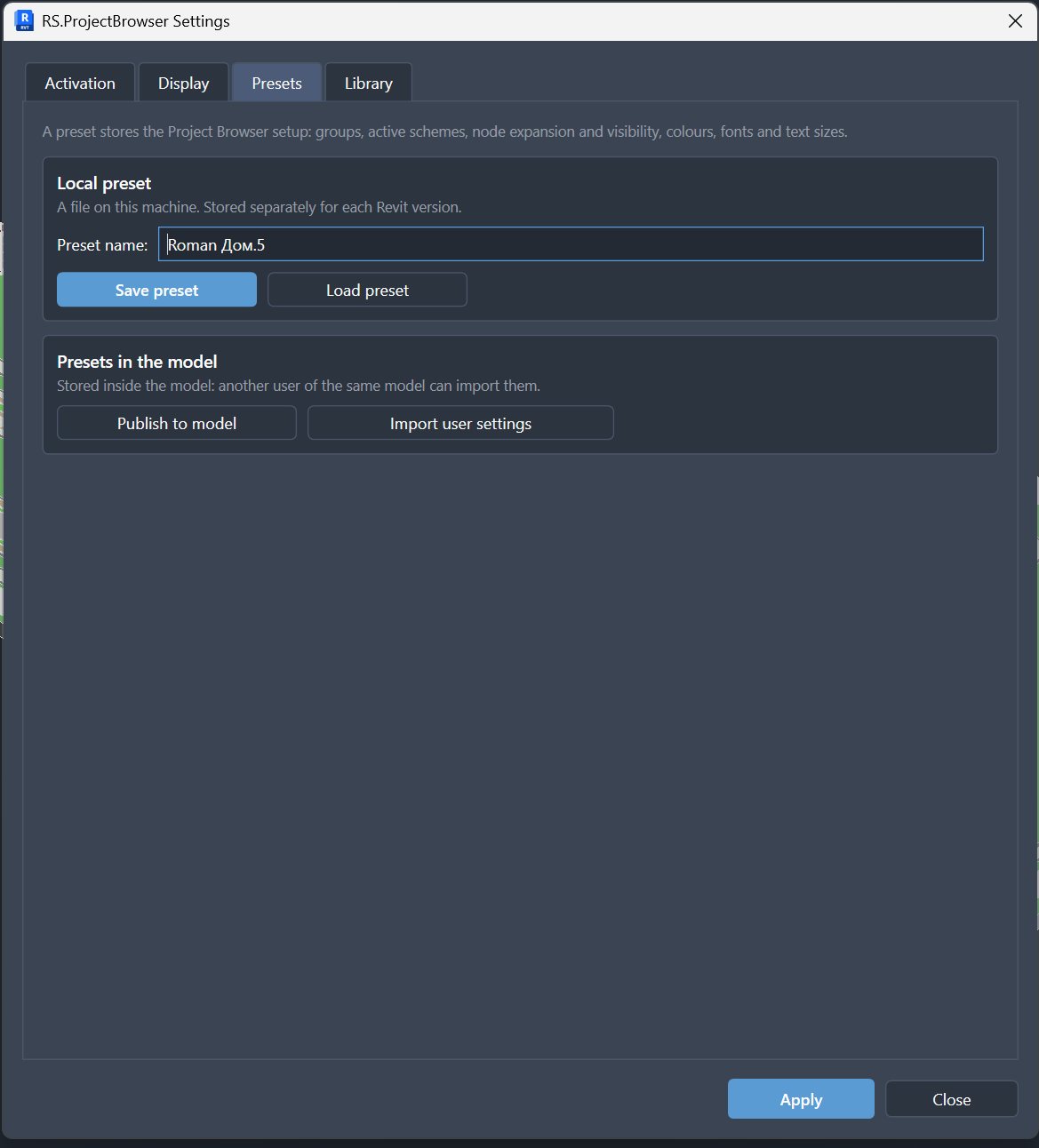

चित्र 6. प्रीसेट : लोकल सहेजना , लोड करना , मॉडल में प्रकाशित करना और उपयोगकर्ता सेटिंग आयात करना।
प्रीसेट में क्या शामिल है संगठन स्कीम और कस्टम ग्रुप। श्रेणी के अनुसार सक्रिय स्कीम चयन। श्रेणी दृश्यता और नोड विस्तार स्थिति। रंग , फ़ॉन्ट , आकार , अक्षर केस , ब्रैकेट और टेक्स्ट संपीड़न। अन्य लोकल ब्राउज़र प्रदर्शन सेटिंग। लोकल प्रीसेट वर्कस्टेशन पर अलग फ़ाइल के रूप में सहेजा जाता है। आवश्यकता होने पर उपयोगकर्ता उसे मॉडल में प्रकाशित करता है , जिसके बाद सहकर्मी उसे प्रारंभिक आधार के रूप में आयात कर सकते हैं और बाद में अपनी प्रति को अनुकूलित कर सकते हैं।
7. खोज , नेविगेशन और व्यू प्लेसमेंट नियंत्रण खोज वर्तमान श्रेणी या चुनी गई ट्री शाखा के भीतर काम करती है। क्वेरी शब्दों में बाँटी जाती है और तत्व को दर्ज किए गए सभी अंशों से मेल खाना चाहिए। इससे बड़े ट्री को पूरी तरह फैलाए बिना आवश्यक व्यू , शीट , फ़ैमिली और लिंक मिल जाते हैं।
नेविगेशन क्षमताएँ ट्री से व्यू , लेजेंड , शेड्यूल या शीट जल्दी खोलना। वर्तमान सक्रिय व्यू को ब्राउज़र में दिखाना और उसका पथ अपने - आप फैलाना। सक्रिय व्यू को अलग दृश्य हाइलाइट देना। विशिष्ट ग्रुप , फ़ोल्डर या श्रेणी में खोज। चुनी शाखाओं या पूरे ट्री को फैलाना और समेटना। हर दस्तावेज़ और श्रेणी के लिए विस्तार स्थिति अलग सहेजना। स्टेटस बार में यह जानकारी दिखाना कि चुना गया व्यू किन शीट पर रखा गया है। व्यू रखने पर शीट के व्यू अपने - आप फैलाना। लंबी स्क्रॉलिंग या ट्री को हाथ से पार किए बिना नाम या संदर्भ से आवश्यक ऑब्जेक्ट कुछ सेकंड में मिल जाता है।
8. व्यू , लेजेंड , शेड्यूल और शीट के साथ कार्य ब्राउज़र केवल प्रदर्शन तक सीमित नहीं है। कॉन्टेक्स्ट कमांड चुने गए ऑब्जेक्ट के पास ही नियमित कार्य करते हैं , बहु - चयन का समर्थन करते हैं और मानक Revit ट्रांज़ैक्शन का उपयोग करते हैं।
व्यू और लेजेंड फ़्लोर प्लान , रिफ़्लेक्टेड सीलिंग प्लान , ड्राफ़्टिंग व्यू , लेजेंड और कीनोट लेजेंड बनाना। खोलना , नाम बदलना , हटाना और गुण दिखाना। मानक डुप्लिकेशन , डिटेलिंग सहित डुप्लिकेशन या आश्रित व्यू के रूप में डुप्लिकेशन। चुने गए व्यू पर व्यू टेम्पलेट लागू करना। आश्रित व्यू को स्वतंत्र व्यू में बदलना। शेड्यूल शेड्यूल / क्वांटिटी , ग्राफ़िकल कॉलम शेड्यूल , मटेरियल टेकऑफ़ , शीट सूची , व्यू सूची और नोट ब्लॉक बनाना। एक ही श्रेणी और प्रकार के दो या अधिक शेड्यूल के लिए Unify कमांड। फ़ील्ड सेट , कॉलम क्रम , फ़िल्टर , सॉर्टिंग / ग्रुपिंग , हेडर फ़ॉर्मेट , छिपाना , कुल और प्रदर्शन पैरामीटर का सामूहिक मिलान। समाधान चुने गए शेड्यूल की तुलना करता है , अलग मान विकल्प के रूप में दिखाता है और केवल वही पैरामीटर वापस लिखता है जिन्हें उपयोगकर्ता वास्तव में बदलता है। शीट मानक Revit कमांड से नई शीट बनाना। Revit 2025 और बाद के संस्करणों में शीट कलेक्शन बनाना। ट्री क्रम में चुनी गई शीट का स्वचालित नंबरिंग : प्रीफ़िक्स , सफ़िक्स , शुरुआती नंबर , वृद्धि और अंकों की संख्या। दो - चरण पुनः नंबरिंग अस्थायी और अंतिम नंबरों के बीच टकराव रोकती है। व्यू किन शीट पर रखा है यह दिखाना और शीट सामग्री अपने - आप फैलाना। कमांड ब्राउज़र में क्यों हैं डिज़ाइनर वहीं कार्रवाई करता है जहाँ ऑब्जेक्ट पहले से चुना हुआ है। दूसरे रिबन टैब में कमांड ढूँढने , तत्व फिर चुनने या अतिरिक्त सूची खोलने की आवश्यकता नहीं होती।
9. फ़ैमिली , ग्रुप और लिंक फ़ाइलों के साथ कार्य फ़ैमिली Families श्रेणी में ब्राउज़र फ़ैमिली और प्रकार दिखाता है और मानक संरचना में रखे गए इंस्टेंस की संख्या भी दिखाता है। श्रेणी , नाम , विषय और उपयोग संख्या के अनुसार दृश्य उपलब्ध हैं।
नया फ़ैमिली प्रकार बनाना और फ़ैमिली या प्रकार का नाम बदलना। फ़ैमिली संपादन के लिए खोलना , एक या अधिक फ़ैमिली डिस्क पर सहेजना और फ़ाइल से अपडेट करना। समस्याग्रस्त तत्वों को संभालते हुए चुनी गई फ़ैमिली हटाना। सक्रिय व्यू या पूरे प्रोजेक्ट में किसी प्रकार के सभी इंस्टेंस चुनना। चुने गए प्रकार का नया इंस्टेंस रखना शुरू करना। फ़ैमिली या पूरी श्रेणी को कस्टम विषय देना और हटाना। ग्रुप मॉडल और डिटेल ग्रुप को अलग प्रदर्शित करना। मानक Revit कमांड से मॉडल ग्रुप बनाना। नाम बदलना , हटाना , गुण दिखाना और व्यू या पूरे प्रोजेक्ट में सभी इंस्टेंस चुनना। अन्य श्रेणियों की तरह कोई भी कस्टम स्कीम और मैनुअल ग्रुप। लिंक फ़ाइलें लिंक को मानक तरीके से , विषय के अनुसार या स्रोत के अनुसार व्यवस्थित किया जा सकता है : लोकल ड्राइव , Revit Server या ACC/ क्लाउड। हर लिंक प्रकार के लिए मुख्य संचालन कमांड उपलब्ध हैं।
रीलोड , अनलोड और दूसरी फ़ाइल से रीलोड। लिंक साइट / पोज़िशनिंग सहेजना। लिंक प्रकार का नया इंस्टेंस बनाना। वर्तमान व्यू , पूरे प्रोजेक्ट या लेजेंड सहित पूरे प्रोजेक्ट में इंस्टेंस चुनना। चुने गए लिंक का नाम बदलना या हटाना। विषय मैनुअल रूप से देना और फिर ग्रुपिंग में उपयोग करना। 10. ट्री की दृश्य सेटिंग रूप - रंग चार स्वतंत्र स्तरों में बाँटा गया है : श्रेणियाँ , ग्रुप , तत्व और सक्रिय व्यू। इससे स्पष्ट दृश्य पदानुक्रम बनता है जिसमें मुख्य सेक्शन उभरते हैं , कार्य तत्व पढ़ने योग्य रहते हैं और वर्तमान व्यू अलग हाइलाइट होता है।

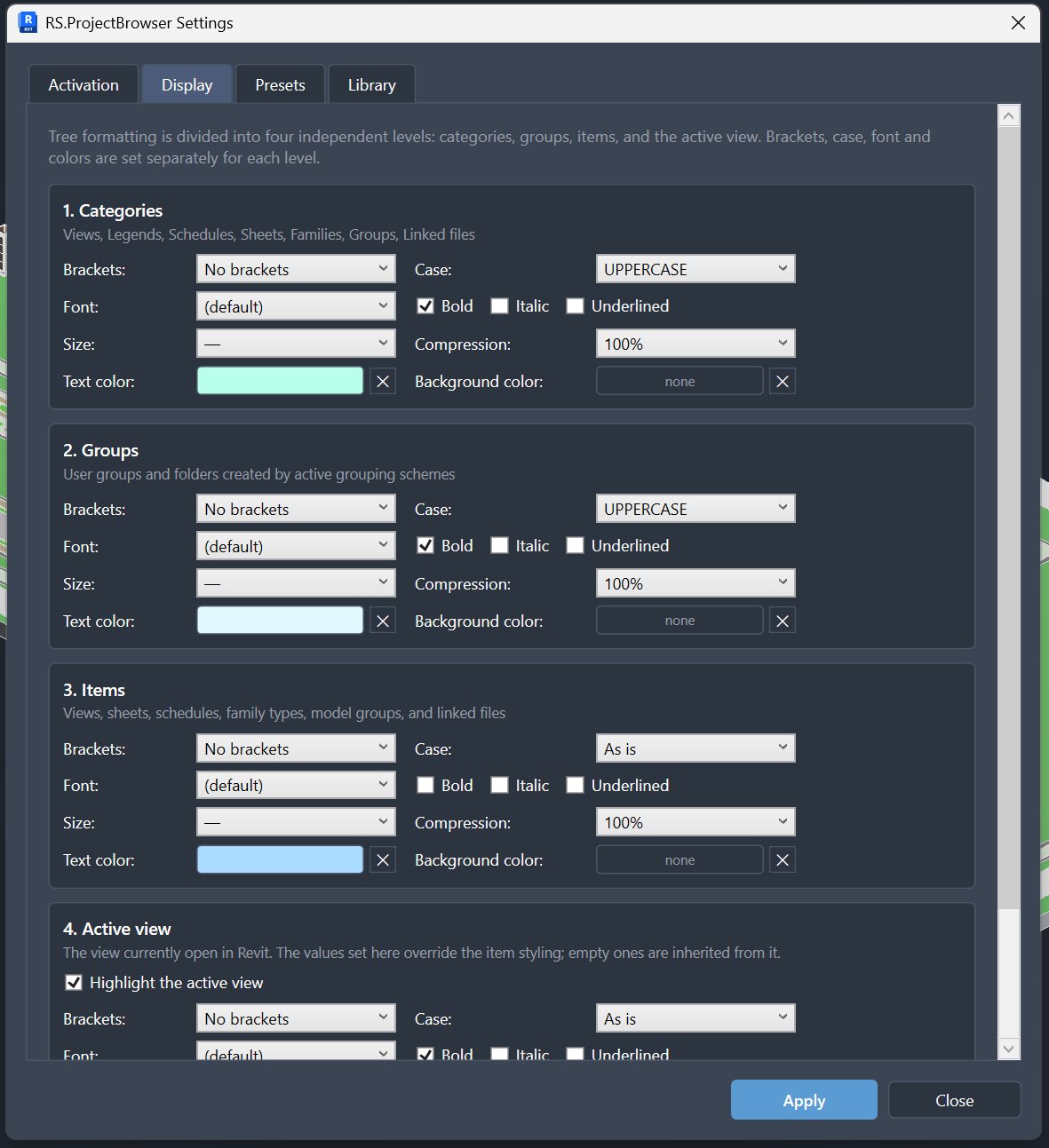

चित्र 7. श्रेणियों , ग्रुप , तत्वों और सक्रिय व्यू के लिए प्रदर्शन सेटिंग।
सेटिंग
क्या सेट किया जा सकता है
व्यावहारिक प्रभाव
ब्रैकेट
हर स्तर के लिए ब्रैकेट प्रकार या कोई ब्रैकेट नहीं।
श्रेणियों और ग्रुप का एकरूप दृश्य संकेत।
अक्षर केस
जैसा दर्ज किया गया , बड़े अक्षर या छोटे अक्षर।
मुख्य सेक्शन सामान्य तत्वों से आसानी से अलग दिखते हैं।
फ़ॉन्ट
परिवार , आकार , बोल्ड , इटैलिक और अंडरलाइन।
अलग इंटरफ़ेस स्केल पर आरामदायक पढ़ना।
रंग
टेक्स्ट और पृष्ठभूमि के अलग रंग।
महत्वपूर्ण ग्रुप , श्रेणियाँ और सक्रिय व्यू तुरंत दिखते हैं।
संपीड़न
क्षैतिज टेक्स्ट संपीड़न का प्रतिशत।
लंबे नाम संकरे डॉक पैनल में समा जाते हैं।
सक्रिय व्यू
अनिर्धारित सेटिंग को विरासत में लेने वाला स्वतंत्र रूप - रंग।
वर्तमान कार्य संदर्भ ट्री में हमेशा दिखाई देता है।
11. विस्तारित RS.CDE मोड कॉर्पोरेट वातावरण में Revit.ProjectBrowser RS.CDE सर्वर कोर के क्लाइंट के रूप में काम कर सकता है। इस मोड में ब्राउज़र केवल निजी नेविगेशन उपकरण नहीं , बल्कि प्रोजेक्ट नियम लागू करने का बिंदु भी बनता है। नीतियाँ भूमिका के अनुसार दी जाती हैं और डिज़ाइनर , BIM समन्वयक , टीम लीडर और प्रशासक के लिए अलग हो सकती हैं।
सर्वर नीतियों के उदाहरण फ़ैमिली केवल स्वीकृत लाइब्रेरी फ़ोल्डरों से लोड करने की अनुमति। तृतीय - पक्ष RFA सामग्री लोड करने पर रोक या अपवाद स्वीकृति की आवश्यकता। व्यू , शीट , शेड्यूल और लिंक बनाने , हटाने या नाम बदलने पर प्रतिबंध। अनिवार्य नामकरण स्कीम , ग्रुपिंग संरचना या पैरामीटर पूर्ति निर्धारित करना। उपयुक्त भूमिका के बिना उपयोगकर्ताओं के लिए कुछ कमांड रोकना। उल्लंघन , अनिवार्य कार्रवाई और आवश्यकता पूर्ण होने की स्थिति दर्ज करना। मोड
इसे कौन प्रबंधित करता है
डिज़ाइनर को क्या मिलता है
लोकल
उपयोगकर्ता और मॉडल का साझा डेटा।
सर्वर पर निर्भरता के बिना निजी संगठन , लाइब्रेरी , खोज , कमांड और प्रीसेट।
RS.CDE सर्वर मोड
भूमिका मैट्रिक्स और नीतियों के माध्यम से प्रोजेक्ट प्रशासक।
वही कार्य उपकरण , लेकिन एकीकृत अनुमतियों , अनिवार्य नियमों और नियंत्रित सामग्री के भीतर।
दिए गए आर्काइव के बारे में स्पष्टीकरण RS.ProjectBrowser 1.0.91 स्रोत आर्काइव सेक्शन 1–10 में वर्णित लोकल कार्यक्षमता की पुष्टि करता है। RS.CDE इंटीग्रेशन क्लाइंट और सर्वर - साइड नीति तंत्र इस आर्काइव में मौजूद नहीं हैं ; वे अलग कॉर्पोरेट वातावरण से संबंधित हैं और सर्वर कोर के साथ दिए या जोड़े जाने चाहिए।
12. व्यावहारिक परिदृश्य परिदृश्य 1. आर्किटेक्ट वर्तमान कार्य के लिए व्यू व्यवस्थित करता है आर्किटेक्ट मैनुअल Review Issue ग्रुप बनाता है , प्लान , एलिवेशन और सेक्शन उसमें खींचता है और मुद्दा पूरा होने पर ग्रुप हटाता है या तत्व वापस ले जाता है। व्यू पैरामीटर नहीं बदलते।
परिदृश्य 2. BIM प्रबंधक औपचारिक संरचना परिभाषित करता है सेवा व्यू फ़िल्टर करके विषय → व्यू उद्देश्य → लेवल स्कीम बनाई जाती है। कस्टम पैरामीटर से ग्रुप किए तत्वों को फ़ोल्डरों के बीच खींचा जा सकता है और साथ ही पैरामीटर मान सुधारा जाता है।
परिदृश्य 3. इंजीनियर नेटवर्क लाइब्रेरी में फ़ैमिली खोजता है इंजीनियर खोज में उद्देश्य या निर्माता दर्ज करता है। ब्राउज़र इंडेक्स किए मेटाडेटा से RFA ढूँढता है , उसका फ़ोल्डर और श्रेणी दिखाता है और फ़ैमिली Revit में खोली जा सकती है।
परिदृश्य 4. कई विशेषज्ञ एक मॉडल में काम करते हैं आर्किटेक्ट केवल व्यू और शीट रखता है , इंजीनियर व्यू , शेड्यूल और फ़ैमिली उपयोग करता है , और BIM समन्वयक हर श्रेणी दिखाता है। सेटिंग लोकल सहेजी जाती हैं और सहकर्मियों का इंटरफ़ेस नहीं बदलतीं।
परिदृश्य 5. शेड्यूल एकरूप करना डिज़ाइनर एक श्रेणी के कई शेड्यूल चुनकर उनके फ़ील्ड , फ़िल्टर , सॉर्टिंग और फ़ॉर्मेटिंग को एक ही कार्रवाई में एकरूप करता है।
परिदृश्य 6. शीट सेट तैयार करना शीट को सेक्शन और सेट के अनुसार ग्रुप किया जाता है , फिर चुने गए सेट को आवश्यक प्रीफ़िक्स , वृद्धि और अंकों की संख्या के साथ स्वचालित रूप से पुनः नंबर दिया जाता है।
परिदृश्य 7. कॉर्पोरेट RS.CDE लाइब्रेरी प्रशासक केवल स्वीकृत नेटवर्क फ़ोल्डरों से लोड करने की अनुमति देता है। डिज़ाइनर लाइब्रेरी में अनुमत फ़ैमिली देखता है , जबकि तृतीय - पक्ष सामग्री का उपयोग प्रोजेक्ट नीति से रोका जाता है।
13. डिज़ाइनरों और टीम के लिए लाभ लाभ
व्यवहार में इसका अर्थ
आवश्यक आइटम जल्दी खोजें
खोज , आठ श्रेणियाँ , काउंटर और शाखा के भीतर खोज बड़े ट्री में स्क्रॉलिंग कम करते हैं।
निजी संरचना में काम करें
सक्रिय स्कीम , दृश्यता , विस्तार और रूप - रंग हर उपयोगकर्ता के लिए स्वतंत्र होते हैं।
लाइब्रेरी और मॉडल अलग रखें
लोड की गई फ़ैमिली और बाहरी RFA फ़ाइलें अलग रहती हैं , लेकिन एक इंटरफ़ेस से उपलब्ध होती हैं।
मैनुअल दोहराव के बिना व्यवस्था बनाए रखें
पैरामीटर - आधारित ग्रुपिंग और स्कीम फ़ोल्डर में खींचना ट्री व्यवस्थित करने और डेटा भरने में एक साथ मदद करता है।
ऑब्जेक्ट के पास ही कार्रवाई करें
नाम बदलना , डुप्लिकेशन , टेम्पलेट तथा फ़ैमिली , लिंक , शीट और शेड्यूल प्रबंधन कॉन्टेक्स्ट मेनू से उपलब्ध हैं।
इंटरफ़ेस को कठोरता से एक जैसा किए बिना टीम मानकीकृत करें
BIM प्रबंधक प्रीसेट प्रकाशित करता है और प्रतिभागी उसे आयात करके आवश्यकता होने पर लोकल रूप से बदलते हैं।
सामग्री और नियम नियंत्रित करें
RS.CDE सर्वर मोड में लाइब्रेरी और ब्राउज़र कार्रवाइयाँ प्रोजेक्ट भूमिका नीतियों से नियंत्रित होती हैं।
BIM समन्वयकों और BIM प्रबंधकों के लिए हर श्रेणी में वही संगठन तंत्र उपलब्ध होते हैं , इसलिए मानक व्यू और शीट पर समाप्त नहीं होते। प्रीसेट को अनुशंसित टीम संरचना के रूप में मॉडल में प्रकाशित किया जा सकता है। फ़ैमिली और लिंक को स्पष्ट विषय दिए जा सकते हैं और फिर ग्रुपिंग में उपयोग किए जा सकते हैं। शेड्यूल एकरूपता और स्वचालित शीट नंबरिंग दोहराए जाने वाले कार्य कम करते हैं। RS.CDE सर्वर नीतियाँ अनुशंसाओं को सत्यापन योग्य अनिवार्य नियमों में बदलती हैं। प्रोजेक्ट परिणाम Project Browser लंबी साझा सूची नहीं रहता। वह डिज़ाइनर का निजी कार्यक्षेत्र और साथ ही प्रबंधित प्रोजेक्ट मानक स्तर बन जाता है।
14. अनुशंसित कार्यप्रवाह लाइब्रेरी श्रेणी में स्वीकृत लोकल या नेटवर्क फ़ोल्डर जोड़ें और इंडेक्सिंग चलाएँ। वर्तमान भूमिका के लिए आवश्यक श्रेणियाँ तय करें और संयुक्त दृश्य में बाकी बंद करें। हर कार्य श्रेणी के लिए मौजूदा स्कीम चुनें या फ़िल्टर , ग्रुपिंग स्तर और सॉर्टिंग वाली नई स्कीम बनाएँ। श्रेणियों , ग्रुप , तत्वों और सक्रिय व्यू का रूप - रंग सेट करें। निजी प्रीसेट सहेजें। संरचना टीम के लिए उपयोगी हो तो उसे मॉडल में प्रकाशित करें। अस्थायी कार्य के लिए कस्टम ग्रुप और औपचारिक वर्गीकरण के लिए पैरामीटर - आधारित स्कीम उपयोग करें। खोज पट्टी से तत्व ढूँढें या चुनी गई शाखा के भीतर खोज शुरू करें। व्यू , शीट , शेड्यूल , फ़ैमिली , ग्रुप और लिंक पर कार्य के लिए कॉन्टेक्स्ट कमांड उपयोग करें। कॉर्पोरेट मोड में भूमिका के अनुसार RS.CDE नीतियाँ लागू करें और अनावश्यक व्यक्तिगत अपवादों से बचें। प्रभावी कॉन्फ़िगरेशन के नियम व्यावहारिक आवश्यकता से अधिक ग्रुपिंग स्तर न बनाएँ : ट्री को रास्ता छोटा करना चाहिए , जटिल नहीं। अस्थायी चयन के लिए प्रोजेक्ट पैरामीटर जोड़ने के बजाय मैनुअल ग्रुप उपयोग करें। स्थिर टीम वर्गीकरण के लिए स्पष्ट अनुमत मान वाले पैरामीटर उपयोग करें। प्रीसेट का नाम विषय , उद्देश्य और संस्करण से रखें , उदाहरण : Architecture — working views — 2026-07 । कई तत्वों को स्कीम फ़ोल्डर में खींचने से पहले जाँचें कि कौन - सा पैरामीटर बदलेगा। नेटवर्क फ़ोल्डर बदलने के बाद लाइब्रेरी इंडेक्स समय - समय पर रिफ़्रेश करें। 15. सारांश Revit.ProjectBrowser मानक Revit Project Browser को उन स्थानों पर विस्तारित करता है जहाँ वह वास्तविक प्रोजेक्ट में असुविधाजनक हो जाता है : आठवीं लाइब्रेरी श्रेणी जोड़ता है , हर श्रेणी पर ग्रुपिंग और सॉर्टिंग लागू करता है , मैनुअल ग्रुप और ड्रैग - एंड - ड्रॉप की अनुमति देता है और हर उपयोगकर्ता के लिए स्वतंत्र कार्यक्षेत्र सहेजता है।
1.0.91 कोड व्यू , शीट , शेड्यूल , फ़ैमिली , ग्रुप और लिंक के उन्नत कार्यों की भी पुष्टि करता है : शाखा खोज , सक्रिय व्यू हाइलाइटिंग , शेड्यूल एकरूपता , स्वचालित शीट नंबरिंग , फ़ैमिली और Revit लिंक प्रबंधन , पृष्ठभूमि लाइब्रेरी इंडेक्सिंग और पैरामीटर - आधारित स्कीम के माध्यम से स्थानांतरण।
अलग RS.CDE सर्वर वातावरण जुड़ने पर समाधान भूमिका - आधारित प्रोजेक्ट नियम लागू करने का बिंदु बन सकता है : अनुमत लाइब्रेरी नियंत्रित करना , कार्रवाइयाँ सीमित करना और अनिवार्य संरचना निर्धारित करना। लोकल निजीकरण और कॉर्पोरेट मानकीकरण परस्पर विरोधी नहीं हैं : उपयोगकर्ता को सुविधाजनक ब्राउज़र मिलता है और प्रोजेक्ट को प्रबंधित नियम।
डिज़ाइनर के लिए परिणाम खोज और नेविगेशन में कम समय , कम दृश्य अव्यवस्था , तेज़ नियमित कार्रवाइयाँ और सहकर्मियों की कार्य सेटिंग में हस्तक्षेप किए बिना स्पष्ट निजी संरचना।
Revit.ProjectBrowser संक्षेप में फ़ंक्शन
उद्देश्य
परिणाम
8 श्रेणियाँ
मॉडल डेटा और बाहरी लाइब्रेरी को एक ब्राउज़र में लाएँ।
कई विंडो और फ़ोल्डर ब्राउज़ किए बिना पूर्ण कार्य चित्र।
हर सेक्शन के लिए संगठन
किसी भी श्रेणी को फ़िल्टर , ग्रुप और सॉर्ट करें।
पूरे प्रोजेक्ट के लिए एक सुसंगत संरचना लॉजिक।
कस्टम ग्रुप
माउस से अस्थायी कार्य चयन बनाएँ।
अनावश्यक पैरामीटर के बिना तेज़ संगठन।
निजी सेटिंग
साझा मॉडल को व्यक्तिगत इंटरफ़ेस से अलग करें।
सहकर्मी एक - दूसरे के कार्य में हस्तक्षेप नहीं करते।
लाइब्रेरी
RFA सामग्री इंडेक्स करें और खोजें।
स्वीकृत फ़ैमिली तक तेज़ पहुँच।
RS.CDE
भूमिका नीतियाँ और अनिवार्य नियम लागू करें।
कार्रवाइयों और सामग्री का कॉर्पोरेट नियंत्रण।
