RS-SYSTEMS

REVIT.ProjectBrowser

متصفح مشروع متقدم ومكتبة عائلات وإدارة لبنية النموذج

وصف كامل للحل لمصممي Revit في جميع التخصصات ومنسقي BIM ومديري BIM

متصفح مُدار واحد للعروض ووسائل الإيضاح والجداول واللوحات والعائلات والمجموعات والروابط والمكتبة.

ثماني فئات وتنظيم كامل للشجرة ومساحة عمل شخصية لكل متخصص.

وصف الحل · يوليو 2026

المحتويات

• غرض الحل وخمسة اختلافات رئيسية
• النافذة الرئيسية والفئات الثماني
• فئة المكتبة
• التجميع والتصفية والفرز لكل فئة
• المجموعات المخصصة والسحب والإفلات
• إعدادات المستخدم والإعدادات المسبقة المستقلة
• البحث والتنقل والتحكم في وضع العروض
• العمليات على العروض ووسائل الإيضاح والجداول واللوحات
• العمل مع العائلات والمجموعات والملفات المرتبطة
• إعدادات مظهر الشجرة
• وضع RS.CDE الموسع
• سيناريوهات عملية
• الفوائد للمصممين والفريق
• سير العمل الموصى به
• الخلاصة

1. غرض الحل وخمسة اختلافات رئيسية

هذا الحل مخصص لمصممي Revit في جميع التخصصات. يستبدل Revit.ProjectBrowser متصفح المشروع القياسي بلوحة عمل متقدمة تصبح فيها بنية النموذج بيئة شخصية مُدارة للعثور على محتوى المشروع وتنظيمه والعمل عليه، بدلاً من أن تكون مجرد قائمة.

خمسة اختلافات جوهرية

1. يدعم الحل ثماني فئات عمل بدلاً من سبع: تُضاف فئة المكتبة إلى العروض ووسائل الإيضاح والجداول واللوحات والعائلات والمجموعات والملفات المرتبطة. يمكن توصيل مجلد واحد أو أكثر يحتوي على عائلات RFA في قرص محلي أو شبكي، وبعد ذلك تظهر هذه العائلات مباشرة في الشجرة.
2. يمكن إعداد التجميع والتصفية والفرز لجميع الفئات الثماني دون استثناء، وليس للعروض واللوحات والجداول فقط. لكل فئة مجموعة مستقلة من مخططات التنظيم.
3. يمكن إنشاء مجموعات مخصصة ومجموعات فرعية متداخلة في أي فئة، ويمكن نقل العناصر إليها بالماوس. عند نقل عنصر إلى مجلد مبني على معلمة مخصصة يستطيع الحل تغيير قيمة المعلمة، وبذلك ينقل العنصر فعلياً وفق قاعدة التنظيم.
4. يُحفظ اختيار المخطط النشط وظهور الأقسام وحالة توسيع العقد والمظهر بشكل مستقل لكل تسجيل دخول ومستند. يمكن لثلاثة متخصصين يعملون في النموذج نفسه في الوقت نفسه رؤية الشجرة بطرق مختلفة من دون أن يتداخل أحدهم مع الآخر.
5. في الإعداد المؤسسي يتصل الحل بنواة خادم RS.CDE ويتحول إلى وضع موسع. يستطيع المسؤول تحديد قواعد وقيود إلزامية: السماح بتحميل العائلات من المكتبة المعتمدة فقط، ومنع إنشاء بعض العروض واللوحات أو إعادة تسميتها، والتحكم في البنية، وفرض إجراءات مطلوبة.

الفائدة العملية الأساسية

يقضي المصمم وقتاً أقل في التمرير والبحث، ويفتح العنصر المطلوب بسرعة أكبر، ويحافظ على تنظيم مساحة عمله الشخصية، ولا يفرض تخطيط متصفحه الشخصي على المشاركين الآخرين في النموذج.

2. النافذة الرئيسية والفئات الثماني

يوضع Revit.ProjectBrowser كلوحة Revit قابلة للإرساء ويحافظ على منطق الشجرة المألوف. توجد مفاتيح الفئات في الأعلى، والبحث أسفلها، وتشغل الشجرة التي تحتوي على المجموعات والعناصر والعدادات المنطقة الرئيسية. يمكن تشغيل فئة واحدة أو عدة فئات أو وضع الكل المدمج.

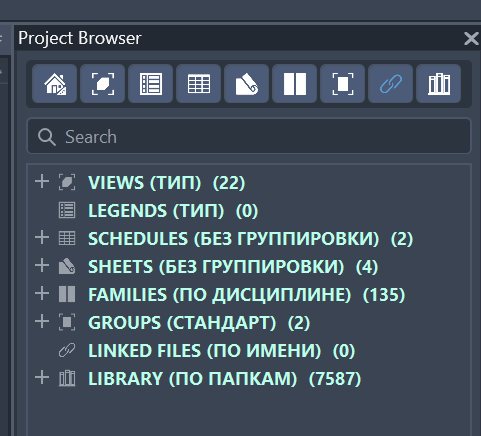

الشكل 1. النافذة الرئيسية: مفاتيح الفئات الثماني وشريط البحث والشجرة والمخططات النشطة وأعداد العناصر.

الوضع المدمج ووضع الفئة الواحدة

تعمل الفئات كمفاتيح مستقلة. يستطيع المصمم إبقاء القسم المطلوب فقط ظاهراً أو تكوين مجموعة شخصية من الأقسام المعروضة معاً. يحفظ النظام هذا الاختيار محلياً، لذلك لا يغير واجهات الزملاء. تُظهر العدادات بجوار العقد كمية المحتوى الفعلية وتتيح تقييم بنية النموذج بسرعة.

3. فئة المكتبة

تحول المكتبة مجلدات العائلات إلى قسم ثامن كامل في المتصفح. يمكن إضافة عدة أدلة محلية أو شبكية في الإعدادات، وتمكين فحص المجلدات المتداخلة، وتحديث الفهرس في أي وقت. لا تعرض الشجرة محتوى النموذج الحالي، بل ملفات RFA المتاحة التي يمكن العثور عليها وفتحها مباشرة من Revit.

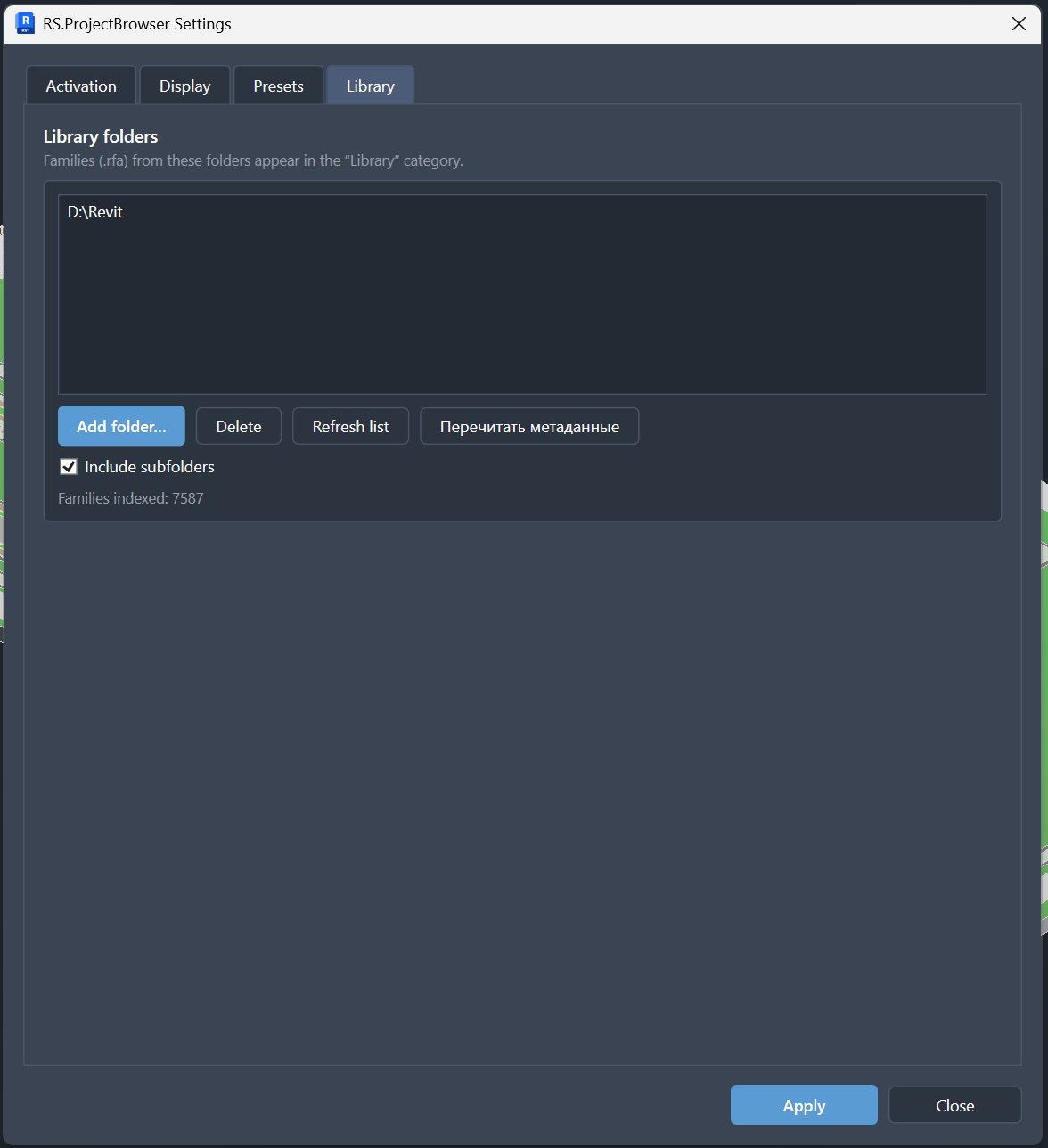

الشكل 2. إعدادات المكتبة: مصادر متعددة ومجلدات متداخلة وتحديث القائمة وإعادة قراءة كاملة للبيانات الوصفية.

كيف تعمل الفهرسة

• يعمل فحص المجلدات وقراءة البيانات الوصفية في الخلفية ولا يتطلب فتح كل عائلة بالتتابع في Revit.
• يُستخرج اسم RFA والفئة والأنواع وإصدار Revit المحفوظ والبيانات الوصفية للمعلمات النصية وتُضمّن في البحث.
• تُستبعد ملفات النسخ الاحتياطي مثل Family.0001.rfa تلقائياً.
• تُقرأ الملفات غير المتغيرة من ذاكرة التخزين المؤقت، بينما تُحدّث السجلات المحذوفة أو المعدلة.
• يمكن تنظيم الشجرة حسب المجلد أو الاسم أو فئة العائلة أو طريقة الوضع: من دون مضيف أو معتمدة على مضيف أو غير محددة.
• يؤدي النقر المزدوج أو أمر فتح إلى فتح العائلة المحددة في Revit.

لماذا المكتبة أكثر فائدة من مجلد عادي

لا يبحث المصمم عن العائلة باسم الملف فقط. يتضمن الفهرس الفئة والأنواع وقيم المعلمات الوصفية، ولذلك يمكن العثور على العنصر المطلوب حسب الغرض أو المصنع أو الوصف أو أي خاصية أخرى معروفة.

4. التجميع والتصفية والفرز لكل فئة

تحتوي نافذة Project Browser Organization على ثماني علامات تبويب، واحدة لكل فئة. في كل علامة يستطيع المستخدم إنشاء مخططاته وتحريرها وإعادة تسميتها وحذفها وتنشيطها. تُعاين التغييرات في الشجرة، بينما يُحفظ اختيار المخطط النشط بشكل منفصل للمستخدم الحالي.

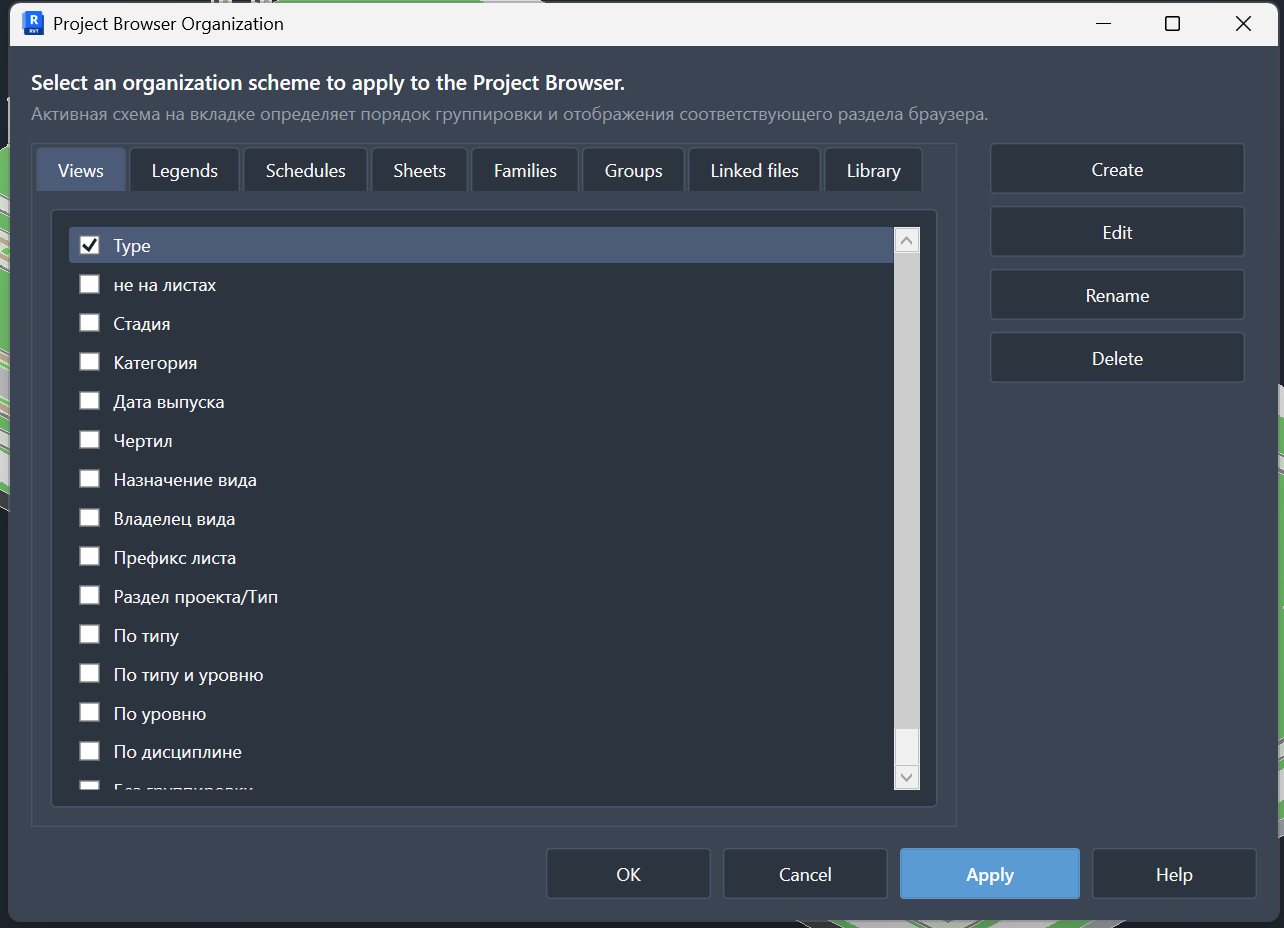

الشكل 3. ثماني علامات تنظيم مستقلة: Views وLegends وSchedules وSheets وFamilies وGroups وLinked files وLibrary.

إمكانات المخطط الواحد

• حتى ثلاثة شروط تصفية مدمجة بمنطق AND.
• حتى ستة مستويات تجميع بعمق متغير: عند غياب قيمة يمكن للعنصر تخطي مستوى والبقاء أعلى في الشجرة.
• التجميع حسب المعلمة ونوع العرض والعائلة والتخصص والمقياس ومستوى التفاصيل والمنسوب المرتبط ورقم اللوحة أو اسمها والفئة وحقول أخرى.
• عمليات التصفية: يساوي، لا يساوي، يحتوي، لا يحتوي، يبدأ بـ، فارغ، غير فارغ، وتعبير نمطي.
• التجميع حسب أول N من الأحرف، مع إمكانية إضافة بادئات ولاحقات إلى أسماء المجلدات.
• الفرز حسب حقل نظام أو معلمة محددة، تصاعدياً أو تنازلياً.
• بالنسبة إلى اللوحات يمكن اختيار معلمة مستقلة للعرض بدلاً من رقم اللوحة القياسي.

مثال عملي

يمكن تجميع العروض كالتالي: التخصص ← غرض العرض ← المنسوب، واللوحات: القسم ← المجموعة، والعائلات: التخصص ← الفئة، والروابط: التخصص ← المصدر، والمكتبة حسب المجلدات أو الفئات. تعمل كل هذه البنى بشكل مستقل.

5. المجموعات المخصصة والسحب والإفلات

إضافة إلى المخططات الرسمية المعتمدة على المعلمات، يستطيع Revit.ProjectBrowser إنشاء بنية عمل يدوية. يتوفر أمر إنشاء مجموعة في فئات النموذج ويمكن للمجموعات احتواء مجموعات فرعية متداخلة. يمكن إضافة عنصر أو عائلة أو مجلد كامل من قائمة السياق أو سحبه بالماوس.

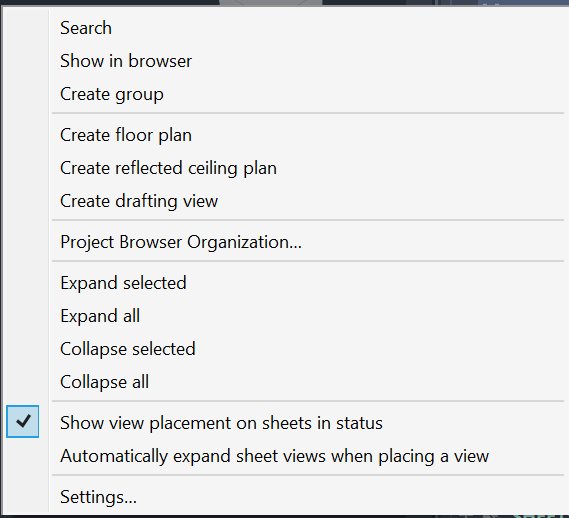

الشكل 4. قائمة السياق: البحث وإظهار العرض النشط وإنشاء مجموعة وإنشاء عناصر Revit والتنظيم والتحكم في التوسيع.

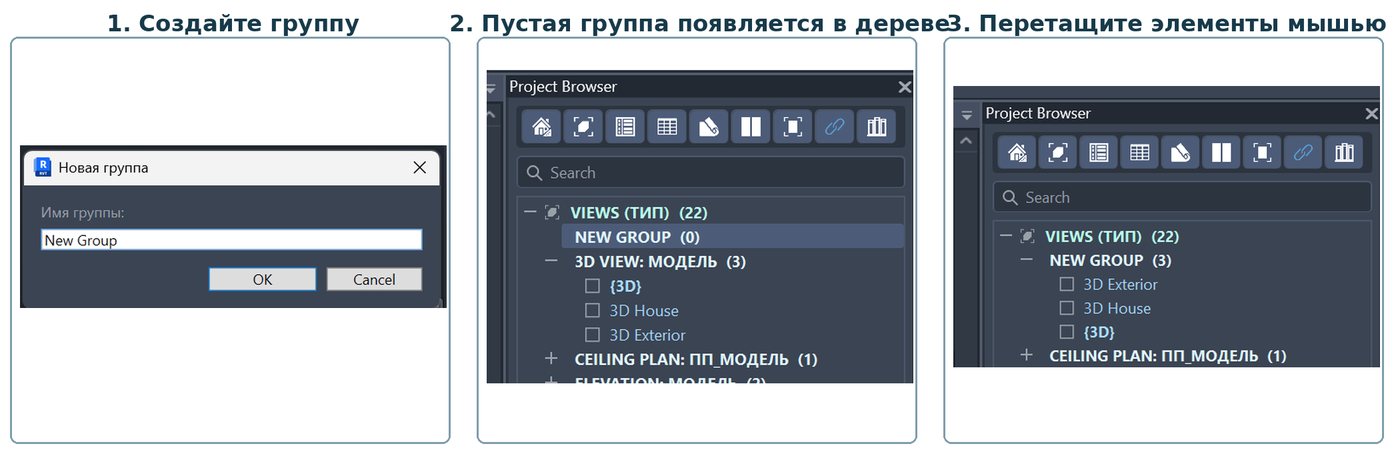

الشكل 5. إنشاء مجموعة مخصصة وسحب العروض المحددة إليها.

نوعان من النقل

تُحفظ المجموعات المخصصة داخل النموذج من خلال Extensible Storage وتنتقل معه. في نموذج العمل المشترك تكون متاحة للمشاركين في المشروع، بينما تبقى حالة التوسيع الشخصية والظهور والمخططات المحددة محلية.

6. إعدادات المستخدم والإعدادات المسبقة المستقلة

يفصل Revit.ProjectBrowser بنية النموذج المشتركة عن مساحة العمل الشخصية. يمكن تخزين مخططات التنظيم والمجموعات المخصصة في النموذج، لكن اختيار المخطط النشط وظهور الفئات والعقد الموسعة والمظهر تُحفظ محلياً لتسجيل دخول ومستند وإصدار Revit محدد. لذلك لا يستبدل المشاركون في النموذج نفسه إعدادات عمل بعضهم بعضاً.

مثال على العمل المشترك

يمكن للمعماري رؤية العروض حسب الغرض والمنسوب، ولمهندس الإنشاء حسب التخصص والنوع، ولمنسق BIM حسب المسؤول والمرحلة. يعمل الثلاثة في النموذج نفسه، لكن لكل منهم متصفح شخصي.

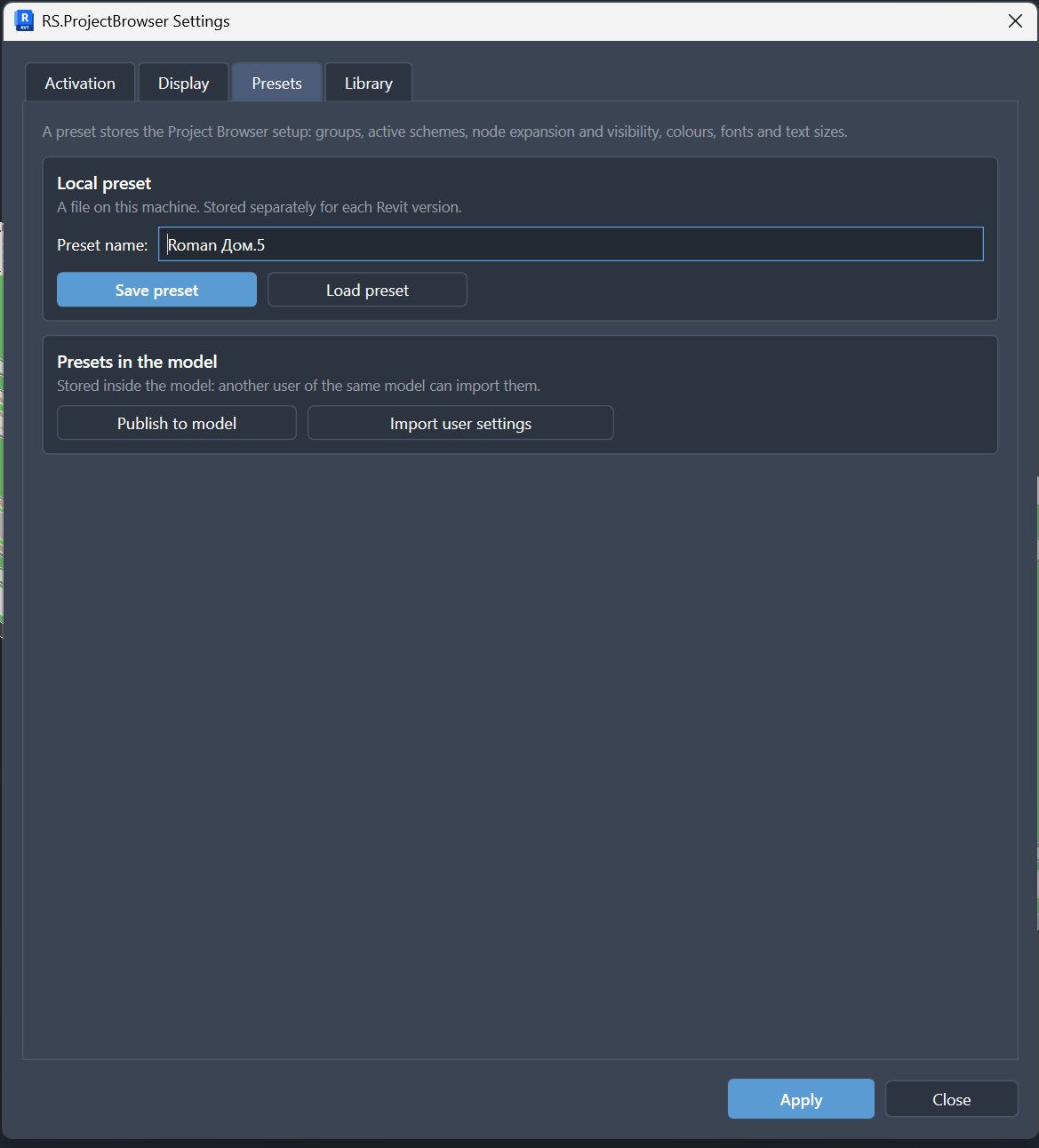

الشكل 6. الإعدادات المسبقة: الحفظ المحلي والتحميل والنشر إلى النموذج واستيراد إعدادات المستخدم.

ما الذي يتضمنه الإعداد المسبق

• مخططات التنظيم والمجموعات المخصصة.
• اختيار المخططات النشطة حسب الفئة.
• ظهور الفئات وحالة توسيع العقد.
• الألوان والخطوط والأحجام وحالة الأحرف والأقواس وضغط النص.
• إعدادات عرض محلية أخرى للمتصفح.

يُحفظ الإعداد المسبق المحلي كملف مستقل على محطة العمل. عند الحاجة ينشره المستخدم إلى النموذج، وبعد ذلك يستطيع الزملاء استيراده كنقطة بداية مع الاحتفاظ بإمكانية تخصيص نسختهم لاحقاً.

7. البحث والتنقل والتحكم في وضع العروض

يعمل البحث في الفئة الحالية أو داخل فرع محدد من الشجرة. يُقسّم الاستعلام إلى كلمات ويجب أن يطابق العنصر جميع الأجزاء المدخلة. يتيح ذلك العثور على العروض واللوحات والعائلات والروابط المطلوبة من دون توسيع الأشجار الكبيرة بالكامل.

إمكانات التنقل

• فتح عرض أو وسيلة إيضاح أو جدول أو لوحة بسرعة من الشجرة.
• إظهار العرض النشط الحالي في المتصفح مع توسيع مساره تلقائياً.
• تمييز مرئي مستقل للعرض النشط.
• البحث داخل مجموعة أو مجلد أو فئة محددة.
• توسيع الفروع المحددة أو الشجرة بأكملها وطيها.
• حفظ حالة التوسيع بشكل مستقل لكل مستند وفئة.
• إظهار معلومات في شريط الحالة عن اللوحات التي وُضع عليها العرض المحدد.
• توسيع عروض اللوحة تلقائياً عند وضع عرض.

يُعثر على العنصر المطلوب بالاسم أو السياق في ثوانٍ قليلة، من دون تمرير طويل أو اجتياز يدوي للشجرة.

8. العمليات على العروض ووسائل الإيضاح والجداول واللوحات

لا يقتصر المتصفح على العرض. تنفذ أوامر السياق العمليات الروتينية بجوار العنصر المحدد مباشرة، وتدعم التحديد المتعدد، وتستخدم معاملات Revit القياسية.

العروض ووسائل الإيضاح

• إنشاء مخطط طابق ومخطط سقف منعكس وعرض تفصيلي ووسيلة إيضاح ووسيلة إيضاح للملاحظات المفتاحية.
• الفتح وإعادة التسمية والحذف وإظهار الخصائص.
• النسخ القياسي أو النسخ مع التفاصيل أو النسخ كعرض تابع.
• تطبيق قالب عرض على العرض المحدد.
• تحويل عرض تابع إلى عرض مستقل.

الجداول

• إنشاء جدول/كميات وجدول أعمدة رسومي وحصر مواد وقائمة لوحات وقائمة عروض وكتلة ملاحظات.
• أمر التوحيد لجدولين أو أكثر من الفئة والنوع نفسيهما.
• محاذاة جماعية لمجموعات الحقول وترتيب الأعمدة والمرشحات والفرز/التجميع وتنسيق الرؤوس والإخفاء والإجماليات ومعلمات العرض.
• يقارن الحل الجداول المحددة ويعرض القيم المختلفة كخيارات ويكتب فقط المعلمات التي يغيرها المستخدم فعلياً.

اللوحات

• إنشاء لوحة جديدة بأمر Revit القياسي.
• إنشاء مجموعة لوحات في Revit 2025 والإصدارات الأحدث.
• ترقيم تلقائي للوحات المحددة حسب ترتيب الشجرة: البادئة واللاحقة ورقم البداية والزيادة وعدد الخانات.
• تمنع إعادة الترقيم على مرحلتين التعارض بين الأرقام المؤقتة والنهائية.
• إظهار مكان وضع العرض على اللوحات وتوسيع محتويات اللوحة تلقائياً.

لماذا توجد الأوامر داخل المتصفح

ينفذ المصمم الإجراء حيث يكون العنصر محدداً بالفعل. لا حاجة للبحث عن أمر في علامة شريط أخرى أو تحديد العنصر مجدداً أو فتح قائمة إضافية.

9. العمل مع العائلات والمجموعات والملفات المرتبطة

العائلات

في فئة العائلات يعرض المتصفح العائلات والأنواع، ويعرض أيضاً في البنية القياسية عدد النسخ الموضوعة. تتوفر طرق عرض حسب الفئة والاسم والتخصص وعدد مرات الاستخدام.

• إنشاء نوع عائلة جديد وإعادة تسمية عائلة أو نوع.
• فتح عائلة للتحرير وحفظ عائلة واحدة أو أكثر على القرص والتحديث من ملف.
• حذف العائلات المحددة مع معالجة العناصر التي تسبب مشكلات.
• تحديد جميع نسخ النوع في العرض النشط أو في المشروع كله.
• بدء وضع نسخة جديدة من النوع المحدد.
• تعيين تخصص مخصص لعائلة أو فئة كاملة ومسحه.

المجموعات

• عرض مستقل لمجموعات النموذج ومجموعات التفاصيل.
• إنشاء مجموعة نموذج باستخدام أمر Revit القياسي.
• إعادة التسمية والحذف وإظهار الخصائص وتحديد جميع النسخ في العرض أو في المشروع كله.
• أي مخططات مخصصة ومجموعات يدوية كما في الفئات الأخرى.

الملفات المرتبطة

يمكن تنظيم الروابط بالطريقة القياسية أو حسب التخصص أو المصدر: قرص محلي أو Revit Server أو ACC/السحابة. تتوفر أوامر التشغيل الأساسية لكل نوع رابط.

• إعادة التحميل وإلغاء التحميل وإعادة التحميل من ملف آخر.
• حفظ مواقع/تموضع الرابط.
• إنشاء نسخة جديدة من نوع الرابط.
• تحديد النسخ في العرض الحالي أو المشروع كله أو المشروع كله بما في ذلك وسائل الإيضاح.
• إعادة تسمية الروابط المحددة أو حذفها.
• تعيين تخصص يدوياً ثم استخدامه للتجميع.

10. إعدادات مظهر الشجرة

ينقسم المظهر إلى أربعة مستويات مستقلة: الفئات والمجموعات والعناصر والعرض النشط. ينشئ ذلك تسلسلاً بصرياً واضحاً تبرز فيه الأقسام الرئيسية، وتبقى عناصر العمل سهلة القراءة، ويُميز العرض الحالي بشكل مستقل.

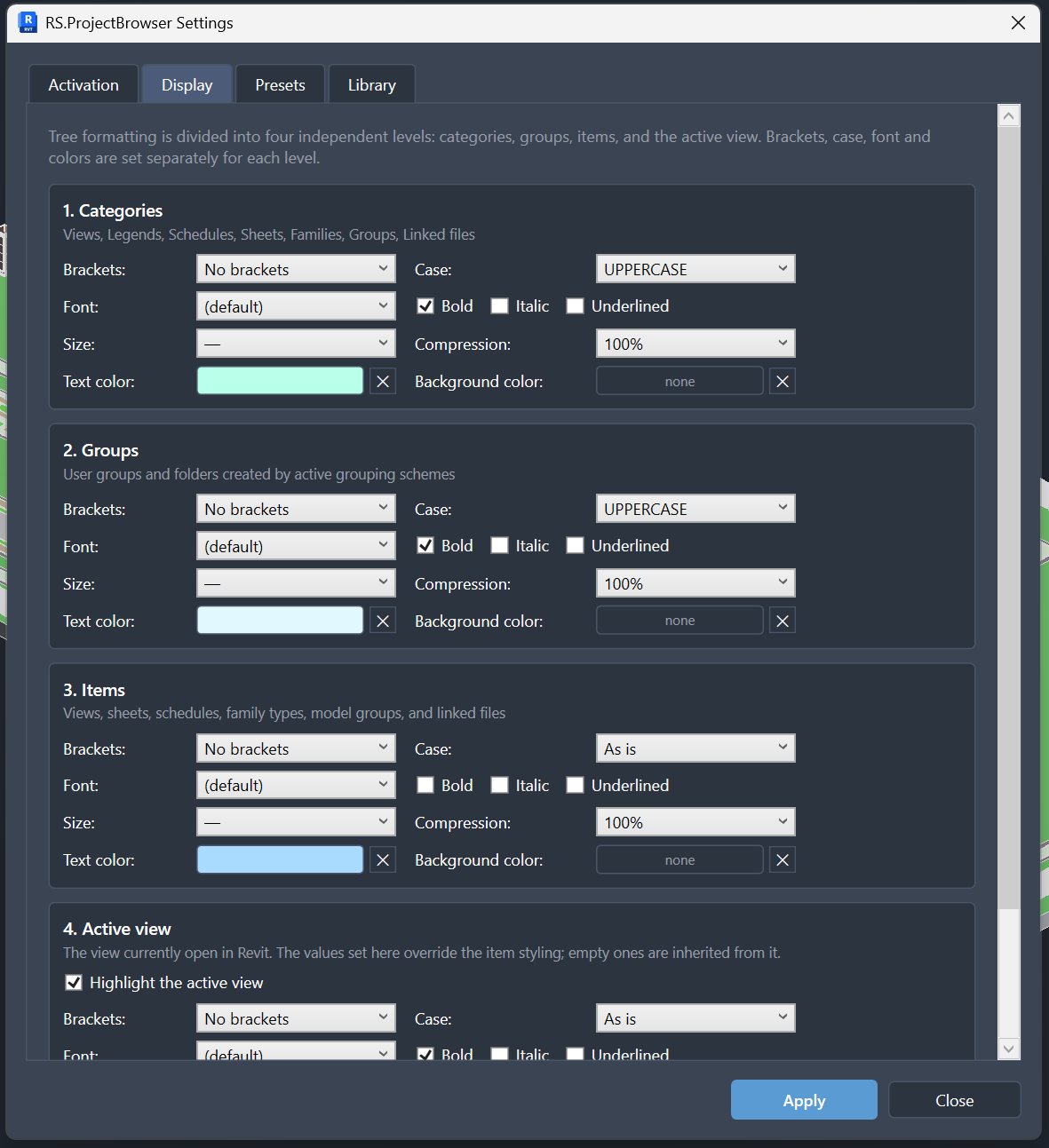

الشكل 7. إعدادات العرض للفئات والمجموعات والعناصر والعرض النشط.

11. وضع RS.CDE الموسع

في البيئة المؤسسية يمكن لـ Revit.ProjectBrowser العمل كعميل لنواة خادم RS.CDE. في هذا الوضع لا يكون المتصفح أداة تنقل شخصية فقط، بل نقطة لتطبيق قواعد المشروع أيضاً. تُسند السياسات حسب الدور ويمكن أن تختلف للمصممين ومنسقي BIM وقادة الفرق والمسؤولين.

أمثلة على سياسات الخادم

• السماح بتحميل العائلات من مجلدات المكتبة المعتمدة فقط.
• منع تحميل محتوى RFA من جهات خارجية أو اشتراط الموافقة على الاستثناء.
• تقييد إنشاء العروض واللوحات والجداول والروابط أو حذفها أو إعادة تسميتها.
• فرض مخطط تسمية أو بنية تجميع أو استكمال معلمات إلزامي.
• منع أوامر محددة على المستخدمين الذين لا يملكون الدور المناسب.
• تسجيل المخالفات والإجراءات الإلزامية وحالة استيفاء المتطلبات.

توضيح بشأن الأرشيف المرفق

يؤكد أرشيف مصدر RS.ProjectBrowser 1.0.91 الوظائف المحلية الموضحة في الأقسام 1–10. لا يتضمن هذا الأرشيف عميل تكامل RS.CDE ولا آلية سياسات جهة الخادم؛ فهما ينتميان إلى بيئة مؤسسية منفصلة ويجب توفيرهما أو توصيلهما مع نواة الخادم.

12. سيناريوهات عملية

السيناريو 1. معماري ينظم العروض للمهمة الحالية

ينشئ المعماري مجموعة يدوية باسم Review Issue، ويسحب إليها المخططات والواجهات والقطاعات، وبعد معالجة الملاحظة يحذف المجموعة أو يعيد العناصر إلى مواضعها. لا تتغير معلمات العرض.

السيناريو 2. مدير BIM يحدد بنية رسمية

يُنشأ مخطط التخصص ← غرض العرض ← المنسوب مع تصفية عروض الخدمة. يمكن سحب العناصر المجمعة حسب معلمة مخصصة بين المجلدات مع تصحيح قيمة المعلمة في الوقت نفسه.

السيناريو 3. مهندس يبحث عن عائلة في مكتبة شبكية

يدخل المهندس الغرض أو المصنع في البحث. يعثر المتصفح على RFA من خلال البيانات الوصفية المفهرسة، ويعرض مجلده وفئته، ثم يمكن فتح العائلة في Revit.

السيناريو 4. عدة متخصصين يعملون في نموذج واحد

يبقي المعماري العروض واللوحات فقط، ويستخدم المهندس العروض والجداول والعائلات، ويعرض منسق BIM كل الفئات. تُحفظ الإعدادات محلياً ولا تغير واجهات الزملاء.

السيناريو 5. توحيد الجداول

يحدد المصمم عدة جداول من فئة واحدة ويوحد حقولها ومرشحاتها وفرزها وتنسيقها في عملية واحدة.

السيناريو 6. إعداد مجموعة لوحات

تُجمع اللوحات حسب القسم والمجموعة، وبعد ذلك يُعاد ترقيم المجموعة المحددة تلقائياً بالبادئة والزيادة وعدد الخانات المطلوبة.

السيناريو 7. مكتبة RS.CDE المؤسسية

يسمح المسؤول بالتحميل من المجلدات الشبكية المعتمدة فقط. يرى المصمم العائلات المسموح بها في المكتبة، بينما تمنع سياسة المشروع محاولة استخدام محتوى من جهة خارجية.

13. الفوائد للمصممين والفريق

لمنسقي BIM ومديري BIM

• تتوفر آليات التنظيم نفسها في كل فئة، لذلك لا تنتهي المعايير عند العروض واللوحات.
• يمكن نشر الإعدادات المسبقة في النموذج كبنية فريق موصى بها.
• يمكن تعيين التخصصات صراحة للعائلات والروابط ثم استخدامها للتجميع.
• يقلل توحيد الجداول والترقيم التلقائي للوحات من العمليات المتكررة.
• تحول سياسات خادم RS.CDE التوصيات إلى قواعد إلزامية قابلة للتحقق.

نتيجة المشروع

يتوقف Project Browser عن كونه قائمة مشتركة طويلة. يصبح مساحة العمل الشخصية للمصمم، وفي الوقت نفسه طبقة مُدارة لمعايير المشروع.

14. سير العمل الموصى به

1. صِل المجلدات المحلية أو الشبكية المعتمدة في فئة المكتبة وشغّل الفهرسة.
2. حدد الفئات المطلوبة للدور الحالي وعطّل البقية في العرض المدمج.
3. لكل فئة عمل، اختر مخططاً قائماً أو أنشئ مخططاً جديداً بمرشحات ومستويات تجميع وفرز.
4. اضبط مظهر الفئات والمجموعات والعناصر والعرض النشط.
5. احفظ إعداداً مسبقاً شخصياً. إذا كانت البنية مفيدة للفريق فانشرها إلى النموذج.
6. استخدم المجموعات المخصصة للعمل المؤقت والمخططات القائمة على المعلمات للتصنيف الرسمي.
7. اعثر على العناصر عبر شريط البحث أو ابدأ البحث داخل الفرع المحدد.
8. استخدم أوامر السياق للعمليات على العروض واللوحات والجداول والعائلات والمجموعات والروابط.
9. في الوضع المؤسسي، طبّق سياسات RS.CDE حسب الدور وتجنب الاستثناءات الفردية غير الضرورية.

قواعد الإعداد الفعال

• لا تنشئ مستويات تجميع أكثر مما يلزم عملياً: يجب أن تختصر الشجرة المسار، لا أن تعقده.
• استخدم المجموعات اليدوية للتحديدات المؤقتة بدلاً من إضافة معلمات للمشروع.
• للتصنيف الجماعي المستقر استخدم معلمات بقيم مسموحة واضحة.
• سمِّ الإعدادات المسبقة حسب التخصص والغرض والإصدار، مثلاً Architecture — working views — 2026-07.
• قبل سحب عناصر كثيرة إلى مجلد مخطط، تحقق من المعلمة التي ستتغير.
• حدّث فهرس المكتبة دورياً بعد تغيير مجلدات الشبكة.

15. الخلاصة

يوسع Revit.ProjectBrowser متصفح مشروع Revit القياسي في المواضع التي يصبح فيها غير مريح في مشروع حقيقي: يضيف فئة المكتبة الثامنة، ويطبق التجميع والفرز على كل فئة، ويسمح بالمجموعات اليدوية والسحب والإفلات، ويحفظ مساحة عمل مستقلة لكل مستخدم.

تؤكد شفرة 1.0.91 أيضاً العمليات المتقدمة على العروض واللوحات والجداول والعائلات والمجموعات والروابط: البحث داخل الفرع وتمييز العرض النشط وتوحيد الجداول والترقيم التلقائي للوحات وإدارة العائلات وروابط Revit وفهرسة المكتبة في الخلفية والنقل من خلال مخططات قائمة على المعلمات.

عند توصيل بيئة خادم RS.CDE منفصلة يمكن للحل أن يصبح نقطة لتطبيق قواعد المشروع حسب الدور: التحكم في المكتبة المسموح بها وتقييد الإجراءات وفرض بنية إلزامية. لا يتعارض التخصيص المحلي مع التوحيد المؤسسي: يحصل المستخدم على متصفح مريح ويحصل المشروع على قواعد مُدارة.

النتيجة للمصمم

وقت أقل للبحث والتنقل، وفوضى بصرية أقل، وإجراءات روتينية أسرع، وبنية شخصية واضحة من دون التأثير في إعدادات عمل الزملاء.

Revit.ProjectBrowser بإيجاز
