‎1.‎ الغرض والفائدة الرئيسية

الميزة الأساسية لـ REVIT.ClashViewer هي الوقت الذي يوفّره للمتخصصين. عند فتح تقرير، يتحقّق من استمرار وجود التعارضات ويستبعد ويخفي تلقائياً السجلات التي لا تمثّل تعارضات فعلية:

• التكرارات الزائفة التي يشير فيها طرفا التعارض إلى عنصر النموذج نفسه؛
• التعارضات التي حُلّت بالفعل ولم تعد عناصرها تتقاطع؛
• التعارضات التي حُذف أحد عنصريها أو كلاهما من النموذج.

إذا كان العنصر الثاني ينتمي إلى نموذج مرتبط أُلغي تحميله أو لم يُربط أصلاً، فإن الإضافة تنبّهك. لا يُعامل الرابط غير المتاح بوصفه عنصراً محذوفاً أو تعارضاً محلولاً.

تتيح الإضافة أيضاً نقل المسؤولية إلى متخصص يعمل في النموذج الثاني، ومناقشة التعارض مع إرفاق ملفات ولقطات شاشة ومواد أخرى. وهكذا يقضي المتخصصون وقتهم في المهام الحالية والموافقات، بدلاً من التحقّق اليدوي من المسائل القديمة.

تدعم الإضافة أي نظام إحداثيات وتنسيق تقارير Navisworks. ويمكنها تصفية التعارضات بحسب معرّفات العناصر المشاركة فيها، لتعرض التعارضات التي تشمل نموذجك فقط، سواء جُمع نموذج Navisworks من ملفات Revit صُدّرت منفردة أو صُدّر من نموذج مجمّع بعملية واحدة. وبذلك لا يحتاج متخصصو BIM إلى إعداد تقارير منفصلة لكل مصمّم، ولا يحتاج المصمّمون إلى استبعاد تعارضات الآخرين يدوياً: يرى كل شخص دائماً التعارضات التي تشمل عناصر النموذج المفتوح لديه فقط.

يفتح REVIT.ClashViewer التقرير في لوحة Revit قابلة للإرساء تظل متاحة باستمرار. يبقى المصمّم في نموذج عمله، ويحدّد الصف المطلوب وينقر «انتقال إلى». تجهّز الإضافة مشهداً ثلاثي الأبعاد (‎3D‎)، وتنشئ صندوق مقطع محلياً حول منطقة التعارض، وتطابق العناصر بواسطة المعرّفات، وتحدّدها، وتعزلها مؤقتاً عند الحاجة.

يحوّل ذلك تقرير Navisworks من قائمة مسائل خارجية إلى أداة تنقّل داخل نموذج العمل. فبدلاً من البحث بالإحداثيات ونسخ المعرّفات وإنشاء المشاهد ثلاثية الأبعاد (‎3D‎) يدوياً، يرى المتخصص فوراً المنطقة المحددة التي يمكن فيها فحص التعارض وحلّه.

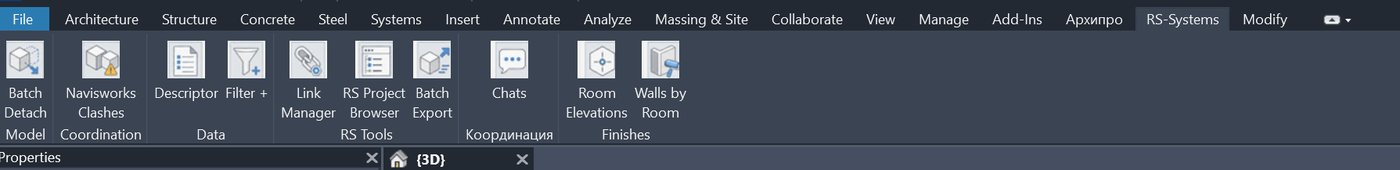

الشكل ‎1.‎ يوجد أمر «Navisworks Clashes» في علامة التبويب RS-Systems ويفتح لوحة التعارضات القابلة للإرساء.

‎2.‎ كيف يتغيّر سير عمل مراجعة التعارضات

‎3.‎ تنسيقات تقارير Navisworks المدعومة

يقرأ التنفيذ الحالي الأنواع الرئيسية للتقارير التي ينشئها Navisworks Manage:

• تقارير XML باستخدام بنية التبادل → clashtest → clashresult;
• تقارير XLSX، بما فيها المصنفات متعددة الصفحات والأوراق؛ تقرأ الإضافة بيانات التقرير من جميع الأوراق المعنية في الملف نفسه وتعالجها؛
• تقارير HTML الجدولية التي تُجمع نتائجها في جدول واحد؛
• تقارير HTML غير الجدولية بصيغة تقرير/نقطة مشاهدة؛
• ملفات HTML بامتداد ‎.html‎ أو ‎.htm‎؛ ويُحدّد نوع الملف من محتواه أيضاً.

يوفّر التقرير اسم الاختبار واسم التعارض وGUID والحالة والمسافة ونقطة التعارض ومعرّفات الكائنات والطبقة واسم العنصر ونوعه والتعليقات وروابط الصور. تدعم الصور روابط نسبية إلى ملفات JPG وJPEG وPNG الموجودة بجانب التقرير.

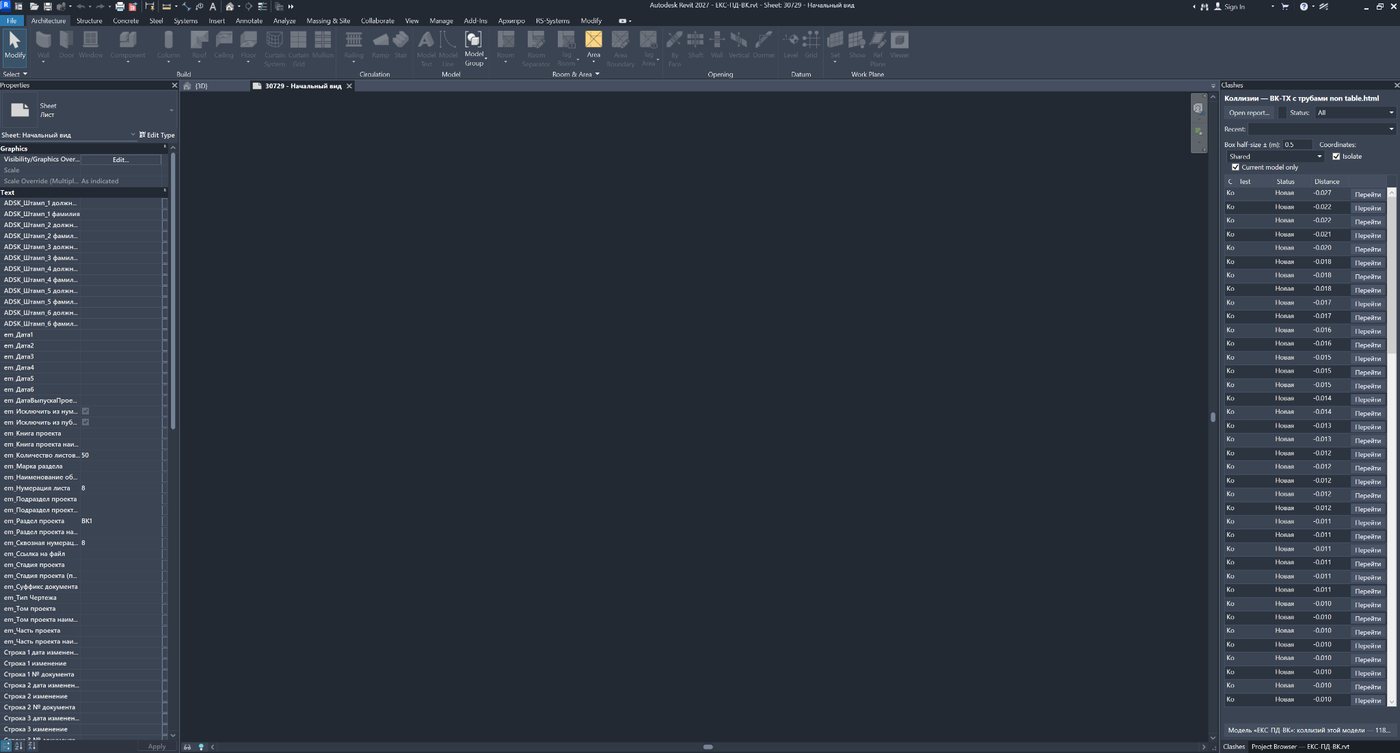

الشكل ‎2.‎ التقرير مفتوح في اللوحة القابلة للإرساء على اليمين: تبقى قائمة التعارضات متاحة بجانب نموذج Revit.

‎4.‎ أنظمة الإحداثيات والوحدات

توفّر الإضافة ثلاث طرق لتحديد موضع منطقة العمل. يتيح ذلك للأداة نفسها استيعاب أساليب تصدير NWC المختلفة وإعدادات الإحداثيات المشتركة للمشروع.

بالنسبة إلى تقارير XML، تراعي الشيفرة الوحدات المسجّلة في التقرير: الأمتار والمليمترات والسنتيمترات والأقدام والبوصات. أما تقارير HTML فيفترض الإصدار الحالي أنها بالمتر.

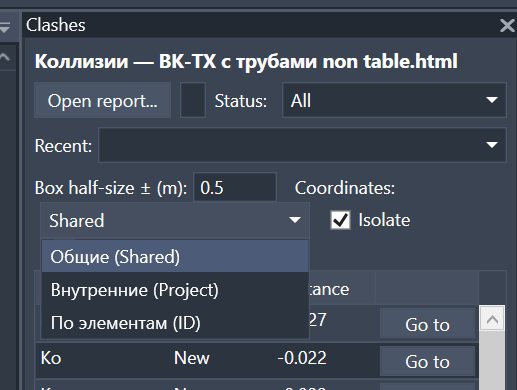

الشكل ‎3.‎ اختيار الوضع: الإحداثيات المشتركة أو الداخلية أو تحديد الموضع بحسب العناصر باستخدام المعرّفات.

‎5.‎ تصفية التعارضات بحسب معرّفات عناصر النموذج المفتوح

الميزة الرئيسية للإضافة هي مربع الاختيار «نموذجي فقط». بعد تحميل التقرير، تفحص الإضافة كل كائن في التعارض بمحاولة العثور على عنصر في مستند Revit المفتوح يحمل المعرّف الرقمي الوارد في التقرير. ينتمي التعارض إلى النموذج الحالي إذا وُجد أحد كائناته على الأقل في المستند المضيف.

لا تعتمد التصفية على اسم ملف NWC أو اسم النموذج أو اسم الاختبار أو طريقة تجميع منسّق BIM لملف Navisworks. المعيار هو ElementId الذي يحفظه Navisworks في بيانات الكائن.

إذا لم يُعثر على تعارضات في النموذج المفتوح، لا تترك الإضافة المستخدم أمام جدول فارغ: يُلغى المرشّح تلقائياً، وتُعرض جميع النتائج، ويشرح تنبيه أن المعرّفات قد لا تتطابق أو أن التقرير قد يخص نموذجاً آخر.

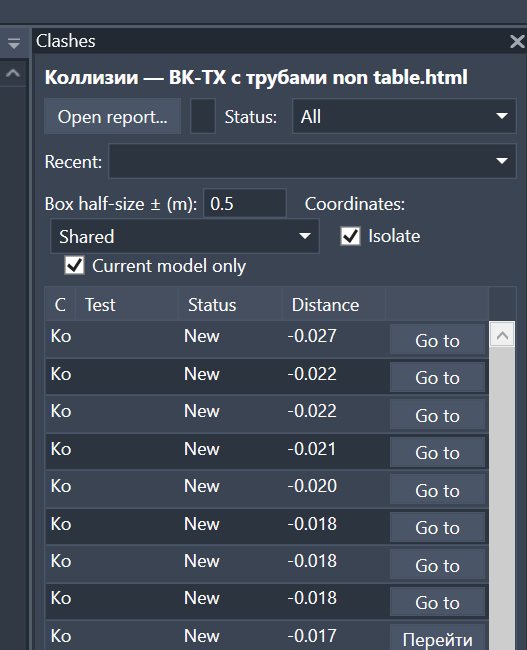

الشكل ‎4.‎ مرشّح «نموذجي فقط» ووضع الإحداثيات والعزل والصفوف الأولى من التقرير.

‎6.‎ مطابقة العناصر في النموذج المضيف والملفات المرتبطة

عند الانتقال إلى تعارض، يُفحص كل معرّف أولاً في النموذج المضيف النشط. وإذا لم يُعثر على العنصر فيه، يُبحث في جميع نماذج Revit المرتبطة المحمّلة. يتيح ذلك للإضافة العمل في ملف عمل لتخصص واحد وفي نموذج تنسيقي مجمّع يحتوي على روابط.

• تُحدّد عناصر النموذج المضيف مباشرة.
• إذا وُجد كائن داخل رابط، يُحدّد RevitLinkInstance المقابل ويُعزل.
• لا يُبحث في الروابط التي أُلغي تحميلها.
• لا تُعامل العناصر الداخلية والأنواع التي لا تنتمي إلى فئة هندسية بوصفها كائنات تعارض.

‎7.‎ الانتقال إلى تعارض في Revit

انتقل باستخدام زر «انتقال إلى» في الصف أو بالنقر المزدوج على تعارض. تنفّذ الإضافة الخطوات التالية بالترتيب:

‎1.‎ تستخدم المشهد ثلاثي الأبعاد (‎3D‎) النشط. وإذا لم يكن المشهد الحالي ثلاثي الأبعاد (‎3D‎)، تحاول الانتقال إلى أول مشهد ثلاثي الأبعاد (‎3D‎) مناسب قابل للطباعة.

‎2.‎ تطابق كائنات التقرير مع عناصر النموذج المضيف والروابط المحمّلة.

‎3.‎ تحدّد مركز منطقة العمل باستخدام وضع الإحداثيات المختار.

‎4.‎ تفعّل صندوق المقطع وتضبط حدوده.

‎5.‎ تحدّد العناصر أو مثيلات الروابط التي عُثر عليها.

‎6.‎ تفعّل العزل المؤقت أو تعيد ضبطه وفقاً لحالة مربع الاختيار.

‎7.‎ تضبط التكبير بصورة حتمية على حدود صندوق المقطع.

يرى المستخدم فوراً حجماً محدوداً بدلاً من مشهد ثلاثي الأبعاد (‎3D‎) عام للنموذج بأكمله. ويتّضح ذلك خصوصاً في المشاريع الكبيرة، حيث قد تجعل وظيفة Zoom to Fit القياسية المنطقة المطلوبة شبه غير مرئية بسبب عناصر هندسية بعيدة أو رابط موضوع بصورة غير صحيحة.

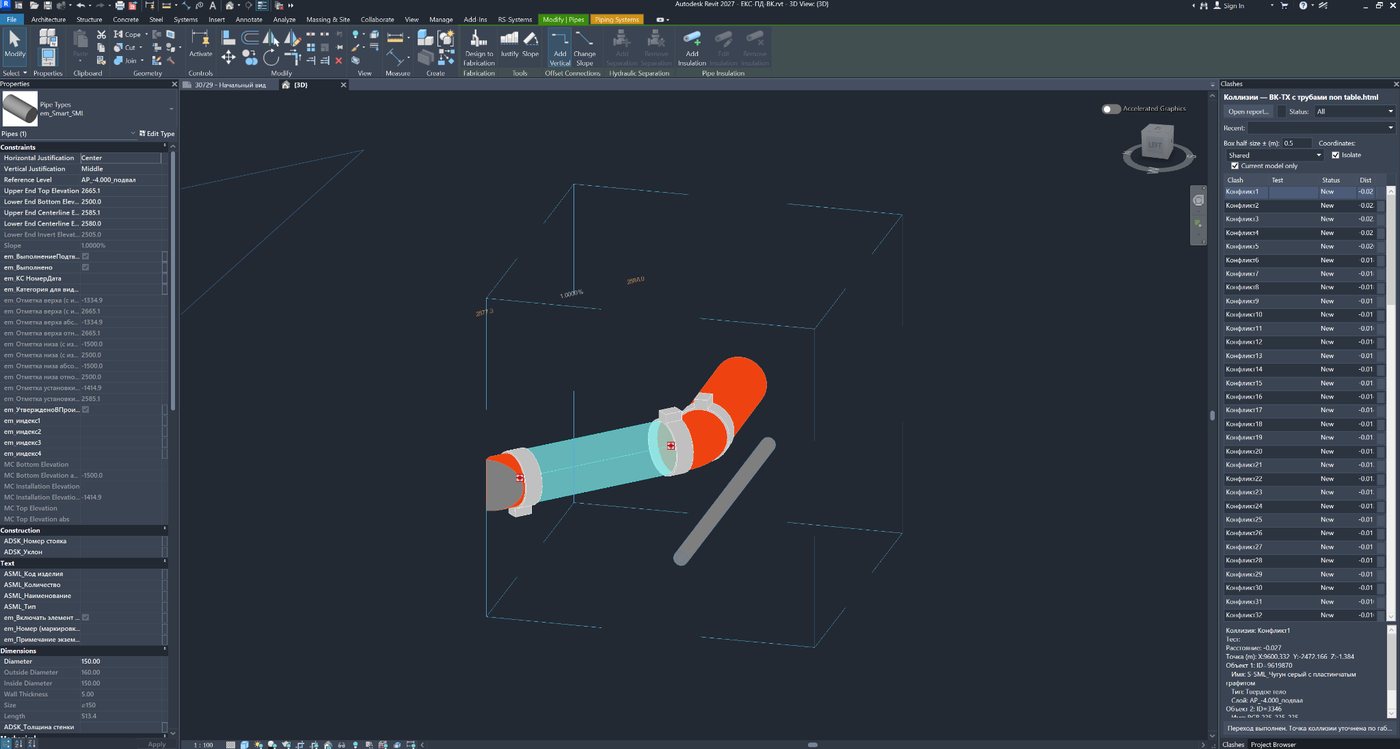

الشكل ‎5.‎ نتيجة الانتقال: صندوق مقطع محلي، وعناصر متطابقة محددة، وعزل مؤقت اختياري عن بقية النموذج.

‎8.‎ صندوق المقطع وتحسين موضع النقطة وحجم منطقة العمل

تُحدّد منطقة العمل بنصف طول ضلع مكعب بالمتر. تعني القيمة ‎0.5‎ مكعباً يمتد ‎±0.5‎ م على كل محور. يمكن للمستخدم زيادة القيمة للأنظمة الهندسية الكبيرة أو تقليلها لمواضع الالتقاء الكثيفة.

في وضعي «المشتركة» و«المشروع»، لا تعتمد الإضافة على إحداثيات Navisworks وحدها. إذا عُثر على عناصر النموذج المضيف بواسطة المعرّفات، يُحسّن موضع نقطة التقرير باستخدام صناديق إحاطتها: تُنقل إلى تقاطع صندوقي إحاطة العنصرين، أو إلى صندوق إحاطتهما المجمّع إذا لم يتقاطعا. تعوّض هذه الخوارزمية الإزاحة الثابتة بين النموذج التنسيقي المجمّع ونموذج التخصص المفتوح.

في وضع «بحسب العناصر (ID)»، يُنشأ الصندوق مباشرة حول صناديق إحاطة العناصر التي عُثر عليها مع الهامش المحدد. وإذا لم يُعثر على عناصر في المضيف وكان التقرير يتضمن نقطة، يعود الانتقال إلى تلك الإحداثيات.

‎9.‎ تحديد العناصر وعزلها مؤقتاً

يتحكّم مربع الاختيار «عزل» في وضع Hide/Isolate المؤقت في المشهد ثلاثي الأبعاد (‎3D‎) النشط. عند تحديده، يؤدي اختيار صف آخر إلى تحديث العزل فوراً، فلا يحتاج المصمّم إلى النقر على أمر منفصل في كل مرة.

• تُحدّد عناصر النموذج المضيف وتُعزل مباشرة.
• بالنسبة إلى الكائنات داخل النماذج المرتبطة، يُعزل مثيل الرابط المقابل.
• يؤدي إلغاء تحديد المربع إلى إيقاف العزل المؤقت مع الإبقاء على صندوق المقطع الذي أُنشئ.
• تُحفظ حالة مربع الاختيار وتُستخدم عند تشغيل الإضافة في المرة التالية.

يفيد هذا الوضع عند إصلاح مواضع الالتقاء الكثيفة للأنظمة الهندسية: لا تبقى ظاهرة إلا الكائنات المشاركة في التعارض، ويمكن للمصمّم إيقاف العزل بسرعة لرؤية المحيط دون فقدان منطقة صندوق المقطع المحلي.

تفاصيل التعارض المحدد ورسالة تؤكد العزل.	جزء معزول من النموذج داخل صندوق مقطع محلي.

‎10.‎ الحالات والبحث والتصفية السريعة

يمكن تصفية التقرير بحسب حالات Navisworks القياسية: الكل، وجديد، ونشط، ومحلول، ومعتمد، ومُراجع. تُوحّد الحالات الواردة في تقارير HTML الروسية والإنجليزية وفق نظام داخلي مشترك.

لا يقتصر حقل البحث على اسم التعارض. فهو يبحث في:

• أسماء التعارضات؛
• الأوصاف المختصرة للكائنات المشاركة؛
• معرّفات العناصر؛
• أسماء العناصر وأنواعها؛
• الطبقات الواردة في التقرير.

يعمل مرشّح الحالة والبحث و«نموذجي فقط» معاً. يمكن للمهندس مثلاً عرض التعارضات الجديدة في نموذجه فقط، ثم العثور على التعارضات المتعلقة بعمود رأسي معيّن أو نوع معدات أو معرّف محدد.

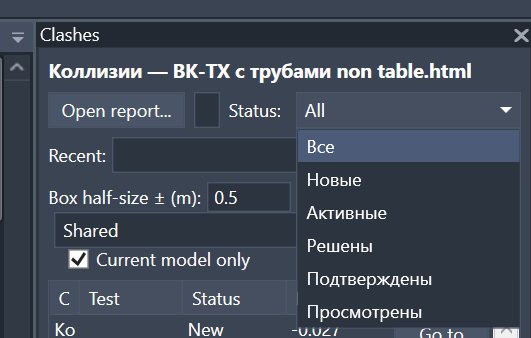

الشكل ‎6.‎ التصفية بحسب الحالة: تعارضات جديدة ونشطة ومحلولة ومعتمدة ومُراجعة.

‎11.‎ الاكتشاف التلقائي للتعارضات المحلولة

• التكرارات الزائفة التي يشير فيها طرفا التعارض إلى عنصر النموذج نفسه؛
• التعارضات التي حُلّت بالفعل ولم تعد عناصرها تتقاطع؛
• التعارضات التي حُذف أحد عنصريها أو كلاهما من النموذج.

إذا كان العنصر الثاني ينتمي إلى نموذج مرتبط أُلغي تحميله أو لم يُربط أصلاً، فإن الإضافة تنبّهك. لا يُعامل الرابط غير المتاح بوصفه عنصراً محذوفاً أو تعارضاً محلولاً.

‎12.‎ التفاصيل واللقطات والتعليقات وأعمدة الجدول

عند تحديد صف، يعرض الجزء السفلي من اللوحة بيانات التعارض: الاسم والاختبار والمسافة والإحداثيات، ومعرّف كل كائن واسمه ونوعه وطبقته. إذا تضمّن التقرير رابطاً إلى لقطة وكان الملف متاحاً بجانبه في المسار النسبي المحدد، تُحمّل الصورة في المعاينة دون قفل الملف الأصلي.

يكون الجدول مدمجاً افتراضياً، ويمكن تمكين أعمدة إضافية من قائمة السياق لرأس الجدول:

• الاختبار؛
• الحالة؛
• المسافة؛
• النقطة؛
• الكائنات؛
• التعليق.

تُحفظ الأعمدة المختارة في إعدادات المستخدم. يتيح ذلك للمصمّمين الاحتفاظ بقائمة مختصرة، بينما يمكن لمنسّقي BIM تمكين الاختبار والحالة والمسافة والتعليقات لتحليل التقرير.

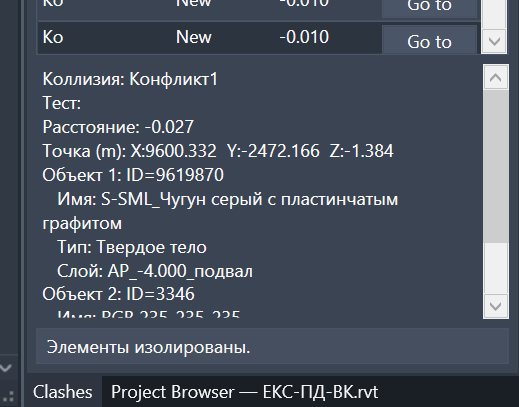

الشكل ‎7.‎ معلومات تفصيلية عن التعارض المحدد: الإحداثيات والمعرّف والاسم والنوع والطبقة لكلا الكائنين.

‎13.‎ سجل التقارير والإعدادات الشخصية

تحفظ الإضافة قائمة تضم ما يصل إلى ‎12‎ تقريراً فُتح مؤخراً. يمكن للمستخدم إعادة فتح ملف XML أو HTML المطلوب من القائمة المنسدلة دون العودة إلى مربع حوار اختيار الملفات.

يُحفظ لكل مستخدم ما يلي:

• حجم صندوق المقطع؛
• وضع الإحداثيات؛
• حالة العزل الافتراضية؛
• حالة مرشّح «نموذجي فقط»؛
• مجموعة الأعمدة المعروضة؛
• سجل التقارير الأخيرة؛
• مواضع النوافذ وأحجامها.

تُخزّن الإعدادات والسجل بصورة منفصلة لكل إصدار من Revit. يمكن للمستخدم الاحتفاظ بإعدادات عمل مختلفة لـ Revit 2021 وRevit 2027 دون خلطها.

تدعم القوائم المنسدلة، بما فيها «الأخيرة»، البحث أثناء الكتابة: لا تبقى في القائمة إلا القيود المطابقة، ويحدّد Enter النتيجة المطابقة، ويمسح Esc البحث.

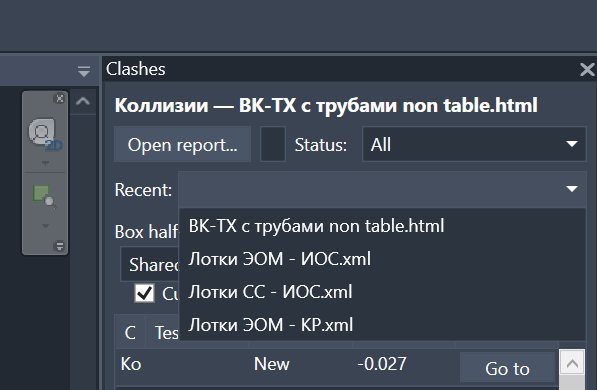

الشكل ‎8.‎ تتيح قائمة التقارير الأخيرة التبديل السريع بين مجموعات التعارضات.

‎14.‎ سير عمل عملي للمصمّمين

‎1.‎ احصل على تقرير Navisworks المشترك بتنسيق XML أو HTML مع مجلد صوره، إن أُنشئ.

‎2.‎ افتح نموذج عملك في Revit وشغّل «Navisworks Clashes» من علامة التبويب RS-Systems.

‎3.‎ افتح التقرير. أبقِ «نموذجي فقط» محدداً.

‎4.‎ اختر وضع الإحداثيات. ابدأ بوضع «المشتركة»؛ وإذا لم تتوافق الإحداثيات، فاستخدم «المشروع» أو «بحسب العناصر (ID)».

‎5.‎ عند الحاجة، صفِّ التعارضات الجديدة أو النشطة واستخدم البحث.

‎6.‎ فعّل «عزل» وانقر «انتقال إلى» في الصفوف.

‎7.‎ صحّح النموذج مع الانتقال عبر التعارضات بالتتابع.

‎8.‎ بعد إصدار النموذج المحدّث، أرسله إلى منسّق BIM لإجراء اختبار تعارض آخر.

‎15.‎ سير عمل عملي لمتخصصي BIM

يمكن لمتخصصي BIM استخدام سير عمل واحد لإنشاء التقارير بدلاً من إعداد ملفات منفصلة لكل تخصص.

‎1.‎ أنشئ مجموعة مشتركة من اختبارات التعارض في Navisworks تشمل جميع النماذج والتخصصات.

‎2.‎ صدّر التقرير إلى XML أو HTML مع معرّفات الكائنات؛ وأدرج اللقطات والتعليقات عند الحاجة.

‎3.‎ وزّع الحزمة نفسها على جميع المشاركين في المشروع.

‎4.‎ حدّد وضع الإحداثيات الموصى به للمشروع وحجماً قياسياً لصندوق المقطع.

‎5.‎ اجمع النماذج المحدّثة وأجرِ اختبار تعارض جديداً في Navisworks بعد كل جولة من التصحيحات.

يتحمّل منسّق BIM مسؤولية جودة التقرير المشترك وفحص الهندسة اللاحق، بينما يحصل المصمّمون بصورة مستقلة على مجموعة تعارضات العمل الخاصة بهم مباشرة في ملفاتهم.

‎16.‎ قيود الإصدار الحالي وخصائصه الأساسية

• يقرأ الحل التقرير، لكنه لا يكتب الحالات المعدّلة مرة أخرى في Navisworks ولا يوفّر مزامنة ثنائية الاتجاه.

يتحقّق الحل من استمرار صلاحية قيود التقرير وفق الحالة الحالية للنماذج المتاحة، بما في ذلك بقاء العناصر واستمرار تقاطعها. وتُجرى فحوص التنسيق النهائية للنماذج المحدّثة بتنفيذ اختبار تعارض جديد في Navisworks.

• تعتمد تصفية النماذج على ElementId الرقمي المحفوظ في التقرير. إذا لم يتضمّن التقرير معرّفاً، أو تغيّر المعرّف بسبب إعادة إنشاء الكائن، تتعذّر المطابقة.
• يتاح البحث داخل الملفات المرتبطة للروابط المحمّلة فقط.
• بالنسبة إلى كائن داخل رابط، يتيح Revit تحديد مثيل الرابط وعزله؛ ولا يُعامل العنصر المتداخل بالضرورة ككائن مستقل في المضيف.
• يستخدم وضع الصندوق «بحسب العناصر (ID)» صناديق إحاطة عناصر النموذج المضيف التي عُثر عليها؛ وإذا لم يُعثر على أي منها، يعود الانتقال إلى الإحداثيات.
• يتطلّب الانتقال مشهداً ثلاثي الأبعاد (‎3D‎) مناسباً. إذا لم يتوفر، فأنشئ واحداً أو افتحه.
• يدعم محلّل HTML بنى Navisworks الجدولية وغير الجدولية المنفّذة في الشيفرة؛ وقد لا يتعرّف على HTML معدّل بدرجة كبيرة من جهات خارجية.
• لا يُنشأ مجلد RS.CDE بجانب النموذج، ولا قواعد بيانات المناقشات والتكليفات، ولا قاعدة التعارضات التراكمية، إلا عندما يكتب المستخدم بيانات للمرة الأولى: رسالة أو تكليفاً أو استيراد تقرير إلى القاعدة التراكمية أو تغيير حالة أو نقلاً أو مرفقاً. لا ينشئ فتح النموذج أو اللوحة أو التقرير أي شيء على القرص.

‎17.‎ التوافق والسمات ولغات الواجهة

يتضمّن المشروع إصدارات مبنية لـ Revit 2021–2027. يستخدم Revit 2021–2024 منصة ‎.NET Framework 4.8‎، ويستخدم Revit 2025–2026 منصة ‎.NET 8‎، ويستخدم Revit 2027 منصة ‎.NET 10.‎

تدعم اللوحة وجميع نوافذ الحل سمات «تلقائي» و«فاتح» و«داكن» وRS-Systems؛ وتتبع ألوانها مظهر Revit، وفي الوضع «التلقائي» تتغير السمة فوراً مع Revit، بما في ذلك النوافذ المفتوحة بالفعل. تتبع الواجهة لغة Revit، وتتضمّن جداول ترجمة لـ ‎16‎ لغة واجهة، منها الروسية والإنجليزية والألمانية والفرنسية والإسبانية والإيطالية والبولندية والتشيكية والبرتغالية واليابانية والكورية والصينية.

يمكن إرساء اللوحة بجانب Project Browser أو Properties، لتبقى قائمة التعارضات ظاهرة أثناء تصحيح النموذج.

تدعم الأزرار والقوائم في نوافذ الحل لوحة المفاتيح: ينفّذ Enter الإجراء الرئيسي ويلغي Esc العملية. لا تنشئ النوافذ أزراراً خاصة بها في شريط مهام Windows، وتحفظ موضعها وحجمها بين الجلسات.

يفتح ترس «⚙ الإعدادات» أسفل اللوحة إعدادات الحل: السمة والترخيص والتحديثات وتلوين علامات تبويب مشاهد Revit. تشير نقطة على الترس إلى توفر تحديث، ويتحقّق زر «تحديثات جميع حلول RS-Systems…» من جميع إضافات المجموعة المثبتة ويعرضها في نافذة واحدة.

يساعد تلوين علامات تبويب المشاهد على تمييز المستندات المفتوحة: تستخدم علامات التبويب لون المشروع أو الملف، إما كتعبئة كاملة لعلامة التبويب (افتراضياً) أو كشريط في أعلاها. لا تكون علامة التبويب النشطة أسطع من غيرها؛ بل تُميّز بشريط بلون المشروع.

يمكن أيضاً فتح اللوحة من RS.BIMManager بأمر يعادل النقر على زر الشريط.

‎18.‎ الفوائد والخلاصة

يربط REVIT.ClashViewer بين فحص النماذج في Navisworks وحل المسائل في Revit. لا يحل الحل محل Navisworks Manage كأداة لاختبار التعارضات الهندسية؛ بل يحوّل تقريره إلى أداة عمل مريحة لكل مصمّم.

الفائدة الرئيسية لفريق التصميم هي أن متخصص BIM ينشئ تقريراً مشتركاً واحداً عالي الجودة، ويحصل كل مشارك منه على مجموعة تعارضاته الشخصية دون فرز يدوي إضافي. يقضي المصمّمون وقتهم في تصحيح النموذج بدلاً من العثور على المسائل وتجهيز المشاهد.
