1. Ratkaisun tarkoitus ja tärkein hyöty

REVIT.ClashViewerin keskeinen hyöty on asiantuntijan ajan säästäminen. Kun raportti avataan, ratkaisu tarkistaa törmäysten ajantasaisuuden ja suodattaa pois sekä piilottaa automaattisesti merkinnät, jotka eivät vastaa todellisia törmäyksiä:

• virheelliset kaksoiskappalehavainnot, joissa molemmat osapuolet ovat sama mallin elementti;
• jo korjatut törmäykset, joiden elementit eivät enää leikkaa toisiaan;
• törmäykset, joiden toinen tai molemmat elementit on poistettu mallista.

Jos toinen elementti sijaitsee linkitetyssä mallissa, joka on poistettu muistista tai jota ei ole lainkaan linkitetty, ratkaisu antaa varoituksen. Linkin puuttuvaa käytettävyyttä ei tulkita elementin poistamiseksi tai törmäyksen korjaamiseksi.

Ratkaisu mahdollistaa myös korjaustehtävän siirtämisen toisessa mallissa työskentelevälle asiantuntijalle sekä keskustelun, johon voidaan liittää tiedostoja, kuvakaappauksia ja muuta aineistoa. Näin asiantuntija voi keskittyä ajankohtaisiin tehtäviin ja niiden koordinointiin vanhentuneiden huomautusten käsin tarkistamisen sijaan.

Ratkaisu mahdollistaa työskentelyn kaikilla koordinaattijärjestelmillä ja Navisworks-raporttimuodoilla. Se voi suodattaa törmäykset niihin kuuluvien elementtien tunnusten perusteella, joten käyttäjä näkee vain oman mallinsa törmäykset riippumatta siitä, onko raportti saatu Navisworks-mallista, joka on luotu viemällä jokainen Revit-tiedosto erikseen, vai yhdistelmämallista, joka on viety kerralla. BIM-asiantuntijan ei näin tarvitse laatia erillisiä raportteja jokaiselle suunnittelijalle, eikä suunnittelijoiden tarvitse suodattaa muiden alojen törmäyksiä käsin — kukin näkee aina vain ne törmäykset, joissa on mukana avoimen mallin elementtejä.

REVIT.ClashViewer avaa raportin jatkuvasti käytettävissä olevaan telakoitavaan Revit-paneeliin. Suunnittelija pysyy omassa työmallissaan, valitsee halutun rivin ja napsauttaa ”Siirry”. Ratkaisu valmistelee 3D-näkymän, luo paikallisen section boxin konfliktialueen ympärille, yhdistää elementit tunnusten perusteella, valitsee ne ja eristää ne tarvittaessa tilapäisesti.

Näin Navisworks-raportti muuttuu ulkoisesta huomautusluettelosta käytännön mallinavigaattoriksi. Koordinaattien etsimisen, tunnusten kopioinnin ja 3D-näkymien manuaalisen luomisen sijaan käyttäjä saa heti rajatun alueen, jossa konflikti voidaan tarkistaa ja korjata.

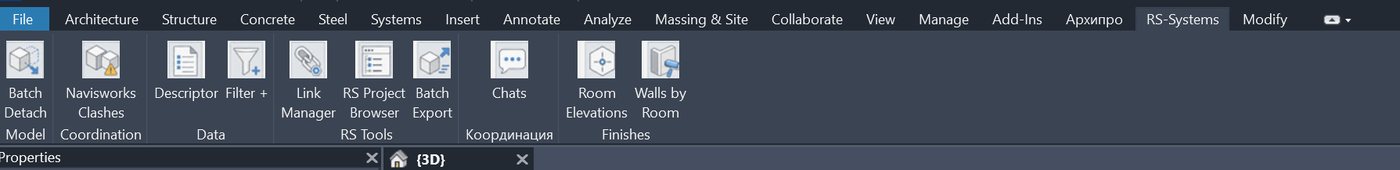

Kuva 1. ”Navisworks Clashes” -komento sijaitsee RS-Systems-välilehdellä ja avaa telakoitavan törmäyspaneelin.

2. Miten törmäysten käsittelyprosessi muuttuu

3. Tuetut Navisworks-raporttimuodot

Nykyinen toteutus lukee Navisworks Managen tuottamat tärkeimmät raporttimuodot:

• XML-raportit rakenteella exchange → clashtest → clashresult;
• XLSX-raportit, myös useita sivuja ja laskentataulukoita sisältävät työkirjat; ratkaisu lukee ja käsittelee raporttitiedot yhden tiedoston kaikilta asiaankuuluvilta taulukoilta;
• taulukkomuotoiset HTML-raportit, joissa tulokset on koottu yhteiseen taulukkoon;
• ei-taulukkomuotoiset HTML-raportit report/viewpoint-muodossa;
• HTML-tiedostot, joiden tunniste on .html tai .htm; tiedostotyyppi tunnistetaan lisäksi sisällön perusteella.

Raportista poimitaan testin nimi, törmäyksen nimi, GUID, tila, etäisyys, törmäyspiste, objektien tunnukset, taso, elementin nimi ja tyyppi, kommentit sekä kuvalinkit. Kuville tuetaan raporttitiedostoon nähden suhteellisia JPG-, JPEG- ja PNG-linkkejä.

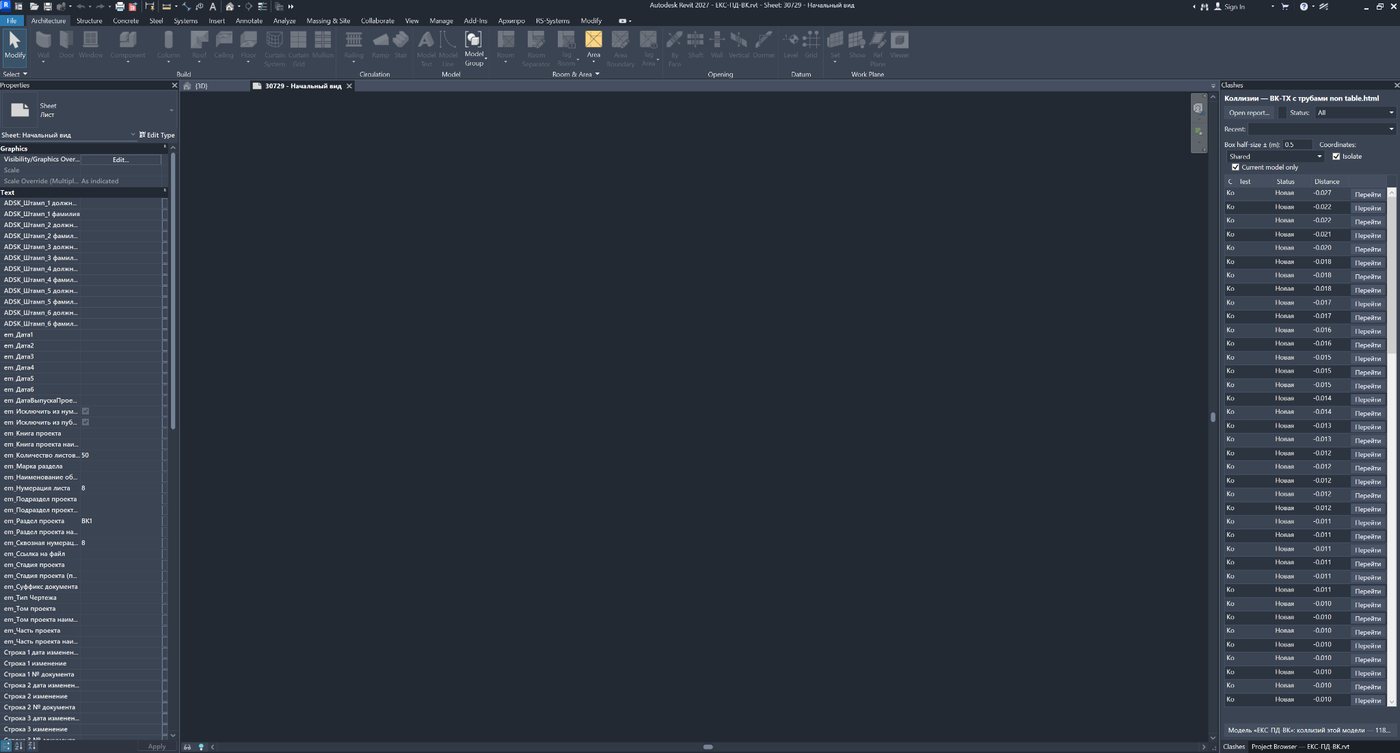

Kuva 2. Raportti on avoinna oikealla telakoitavassa paneelissa: törmäysluettelo pysyy käytettävissä Revit-mallin rinnalla.

4. Koordinaattijärjestelmät ja yksiköt

Ratkaisu tarjoaa kolme tilaa työalueen määrittämiseen. Näin samaa työkalua voidaan käyttää erilaisilla NWC-vientisäännöillä ja projektin jaettujen koordinaattien eri asetuksilla.

XML-raporteissa koodi huomioi raporttiin tallennetut yksiköt: metrit, millimetrit, senttimetrit, jalat ja tuumat. HTML-raporteissa nykyinen versio olettaa yksiköksi metrin.

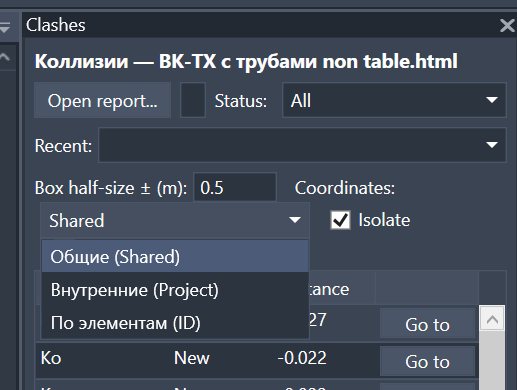

Kuva 3. Tilan valinta: jaetut koordinaatit, sisäiset koordinaatit tai sijoitus elementtien ja niiden tunnusten perusteella.

5. Törmäysten suodatus avoimen mallin elementtitunnusten perusteella

Ratkaisun keskeinen toiminto on ”Vain oma mallini” -valintaruutu. Raportin lataamisen jälkeen lisäosa tarkistaa jokaisen törmäyksen objektin ja yrittää löytää avoimesta Revit-dokumentista elementin, jolla on raportissa ilmoitettu numeerinen tunnus. Törmäys kuuluu nykyiseen malliin, jos vähintään yksi sen objekteista löytyy isäntädokumentista.

Suodatus ei riipu NWC-tiedoston nimestä, mallin nimestä, testin nimestä tai siitä, miten BIM-koordinaattori on koonnut Navisworks-tiedoston. Kriteerinä on Navisworksin objektitietoihin tallentama ElementId.

Jos avoimesta mallista ei löydy yhtään törmäystä, käyttäjälle ei jää tyhjää taulukkoa: suodatin poistetaan automaattisesti käytöstä, kaikki tulokset näytetään ja näkyviin tulee varoitus mahdollisesta tunnusristiriidasta tai siitä, että raportti koskee toista mallia.

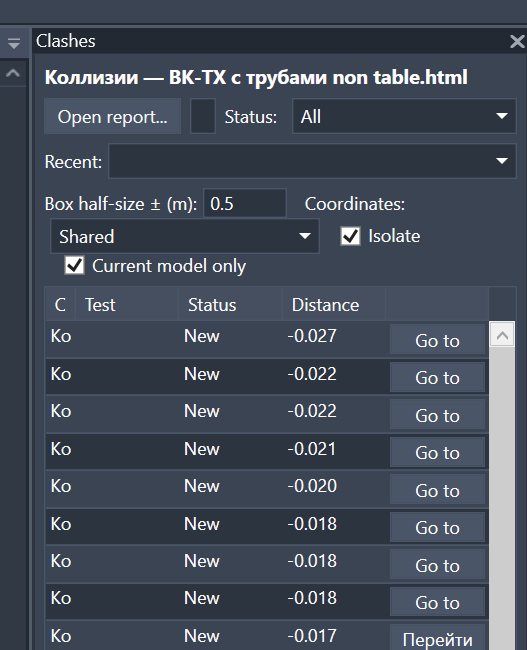

Kuva 4. ”Vain oma mallini” -suodatin, koordinaattitila, eristys ja raportin ensimmäiset rivit.

6. Isäntämallin ja linkitettyjen tiedostojen elementtien yhdistäminen

Kun siirrytään törmäykseen, jokainen tunnus tarkistetaan ensin aktiivisesta isäntämallista. Jos elementtiä ei löydy sieltä, haku suoritetaan kaikista ladatuista linkitetyistä Revit-malleista. Tämän ansiosta lisäosa toimii sekä yksittäisen suunnittelualan työmallissa että linkkejä sisältävässä yhdistetyssä koordinointimallissa.

• Isäntämallin elementit valitaan suoraan.
• Jos objekti löytyy linkistä, vastaava RevitLinkInstance valitaan ja eristetään.
• Lataamattomia linkkejä ei käytetä haussa.
• Aputoimintoelementtejä ja tyyppejä, joilla ei ole geometrista luokkaa, ei käsitellä törmäysobjekteina.

7. Siirtyminen törmäyksen sijaintiin Revitissä

Siirtyminen suoritetaan rivin ”Siirry” -painikkeella tai kaksoisnapsauttamalla törmäystä. Ratkaisu toimii seuraavassa järjestyksessä:

1. Käyttää aktiivista 3D-näkymää. Jos avoin näkymä ei ole 3D-näkymä, ratkaisu yrittää vaihtaa ensimmäiseen sopivaan tulostettavaan 3D-näkymään.

2. Yhdistää raportin objektit isäntämallin ja ladattujen linkkien elementteihin.

3. Määrittää työalueen keskipisteen valitun koordinaattitilan perusteella.

4. Aktivoi section boxin ja määrittää sen rajat.

5. Valitsee löydetyt elementit tai linkki-instanssit.

6. Ottaa tilapäisen eristyksen käyttöön tai poistaa sen valintaruudun tilan mukaan.

7. Suorittaa deterministisen zoomauksen section boxin rajoihin.

Käyttäjä päätyy heti rajattuun tilavuuteen koko mallin yleisen 3D-näkymän sijasta. Tämä korostuu suurissa kohteissa, joissa tavallinen Zoom to Fit voi tehdä halutusta alueesta lähes näkymättömän kaukana olevan geometrian tai väärin sijoitetun linkin vuoksi.

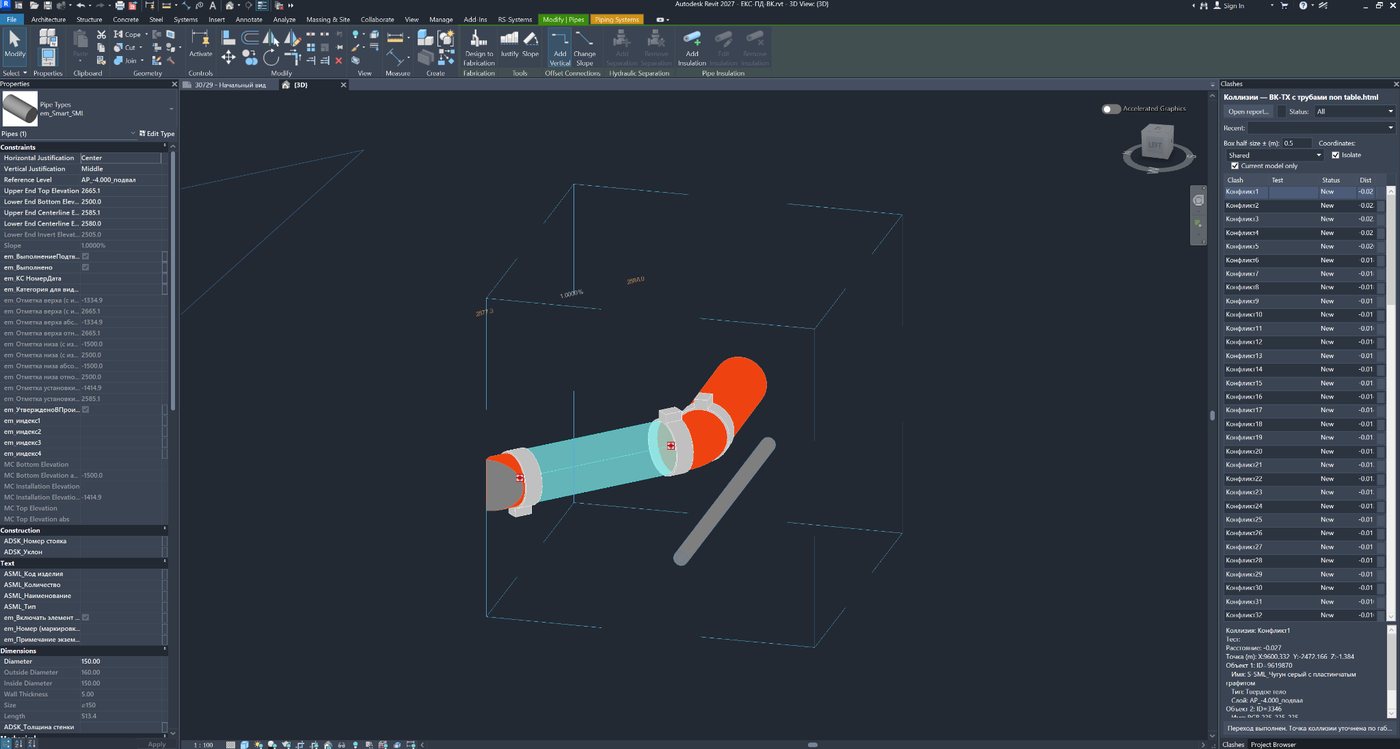

Kuva 5. Siirtymisen tulos: paikallinen section box, löydetyt elementit valittuina ja muu malli voidaan eristää tilapäisesti.

8. Section Box, pisteen tarkennus ja työalueen koko

Työalueen koko määritetään kuution puolikkaana metreissä. Arvo 0,5 tarkoittaa kuutiota, jossa on ±0,5 m:n marginaali jokaisella akselilla. Käyttäjä voi kasvattaa arvoa suurille taloteknisille järjestelmille tai pienentää sitä tiheissä solmukohdissa.

Shared- ja Project-tiloissa lisäosa ei luota sokeasti Navisworks-koordinaattiin. Jos isäntämallin elementit löytyvät tunnusten perusteella, raporttipistettä tarkennetaan niiden rajauslaatikoiden avulla: piste vedetään kahden rajauslaatikon leikkausalueelle tai, jos ne eivät leikkaa, elementtien yhdistetylle alueelle. Algoritmi kompensoi yhdistelmämallin ja avoimen suunnittelumallin välistä pysyvää siirtymää.

”Elementtien mukaan (ID)” -tilassa laatikko rakennetaan suoraan löydettyjen elementtien rajauslaatikoiden ympärille annetulla marginaalilla. Jos isäntäelementtejä ei löydy mutta raportissa on piste, varalla käytetään raporttikoordinaattia.

9. Elementtien valinta ja tilapäinen eristys

”Eristä” -valintaruutu ohjaa aktiivisen 3D-näkymän tilapäistä Hide/Isolate-tilaa. Kun valintaruutu on käytössä, toisen rivin valitseminen päivittää eristyksen välittömästi — suunnittelijan ei tarvitse suorittaa erillistä komentoa joka kerta.

• Isäntämallin elementit valitaan ja eristetään suoraan.
• Linkitetyissä malleissa oleville objekteille eristetään vastaava linkki-instanssi.
• Valintaruudun poistaminen käytöstä poistaa tilapäisen eristyksen, mutta luotu section box säilyy.
• Valintaruudun tila tallennetaan ja sitä käytetään seuraavalla käynnistyskerralla.

Tila on kätevä tiheiden taloteknisten solmujen korjaamiseen: näkymään jäävät vain konfliktin osapuolet, mutta suunnittelija voi nopeasti poistaa eristyksen ja nähdä ympäristön menettämättä paikallista section box -aluetta.

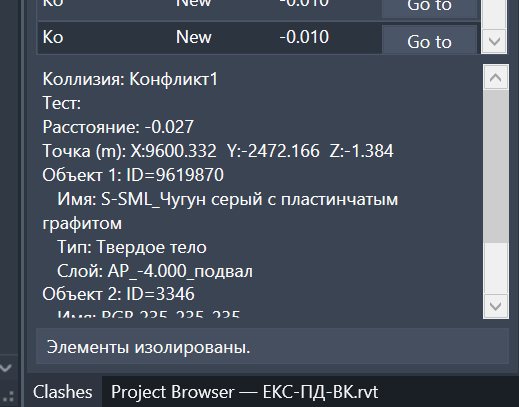

Valitun törmäyksen tiedot ja ilmoitus suoritetusta eristyksestä.	Eristetty mallin osa paikallisessa section boxissa.

10. Tilat, haku ja nopea suodatus

Raportti voidaan suodattaa Navisworksin vakiotilojen mukaan: kaikki, uudet, aktiiviset, ratkaistut, hyväksytyt ja tarkistetut. Venäjän- ja englanninkielisten HTML-raporttien tilat normalisoidaan yhteiseen sisäiseen malliin.

Hakukenttä tarkistaa muutakin kuin törmäyksen nimen. Haku tehdään seuraavista tiedoista:

• törmäyksen nimi;
• osallistuvien objektien lyhyt kuvaus;
• elementtien tunnukset;
• elementin nimi ja tyyppi;
• raportin taso.

Tilasuodatin, haku ja ”Vain oma mallini” toimivat samanaikaisesti. Insinööri voi esimerkiksi näyttää vain oman mallinsa uudet törmäykset ja etsiä niistä tietyn nousulinjan, laitetyypin tai tunnuksen konfliktit.

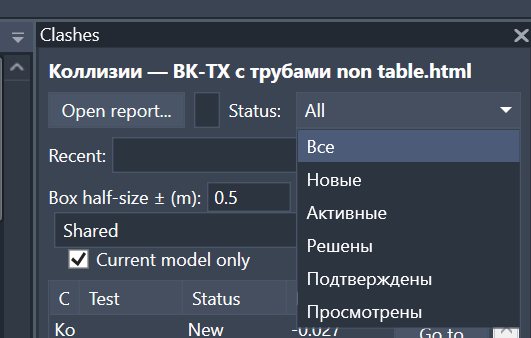

Kuva 6. Suodatus tilan mukaan: uudet, aktiiviset, ratkaistut, hyväksytyt ja tarkistetut törmäykset.

11. Korjattujen törmäysten automaattinen tunnistus

• virheelliset kaksoiskappalehavainnot, joissa molemmat osapuolet ovat sama mallin elementti;
• jo korjatut törmäykset, joiden elementit eivät enää leikkaa toisiaan;
• törmäykset, joiden toinen tai molemmat elementit on poistettu mallista.

Jos toinen elementti sijaitsee linkitetyssä mallissa, joka on poistettu muistista tai jota ei ole lainkaan linkitetty, ratkaisu antaa varoituksen. Linkin puuttuvaa käytettävyyttä ei tulkita elementin poistamiseksi tai törmäyksen korjaamiseksi.

12. Yksityiskohdat, kuvat, kommentit ja taulukon sarakkeet

Kun rivi valitaan, paneelin alaosa näyttää törmäyksen tiedot: nimi, testi, etäisyys, koordinaatti, kunkin objektin tunnus, nimi, tyyppi ja taso. Jos raportissa on linkitetty kuva ja tiedosto sijaitsee ilmoitetussa suhteellisessa polussa, se ladataan esikatseluun ilman alkuperäisen tiedoston lukitsemista.

Taulukko on oletuksena kompakti, mutta otsikon pikavalikosta voidaan ottaa käyttöön lisäsarakkeita:

• Testi;
• Tila;
• Etäisyys;
• Piste;
• Objektit;
• Kommentti.

Valittu sarakejoukko tallennetaan käyttäjän asetuksiin. Näin suunnittelija voi pitää luettelon mahdollisimman suppeana, kun taas BIM-koordinaattori voi ottaa testin, tilan, etäisyyden ja kommentit käyttöön raportin analysointia varten.

Kuva 7. Valitun törmäyksen yksityiskohtainen kortti: koordinaatti, tunnus, nimi, tyyppi ja taso molemmille objekteille.

13. Raporttihistoria ja henkilökohtaiset asetukset

Lisäosa tallentaa luettelon enintään 12 viimeksi avatusta raportista. Käyttäjä voi avata haluamansa XML- tai HTML-raportin uudelleen avattavasta luettelosta palaamatta tiedostonvalintaikkunaan.

Henkilökohtaisesti tallennetaan:

• section boxin koko;
• koordinaattitila;
• eristyksen oletustila;
• ”Vain oma mallini” -suodattimen tila;
• näytettävien sarakkeiden joukko;
• viimeisimpien raporttien historia.

Asetukset ja historia erotellaan Revit-version mukaan. Käyttäjällä voi olla eri työasetukset Revit 2021:lle ja Revit 2027:lle ilman, että ne sekoittuvat keskenään.

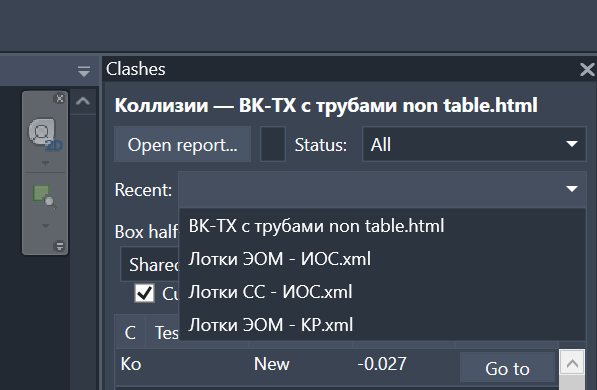

Kuva 8. Viimeksi avattujen raporttien luettelosta voidaan vaihtaa nopeasti törmäysjoukosta toiseen.

14. Käytännön työprosessi suunnittelijalle

1. Vastaanota yhteinen XML- tai HTML-raportti Navisworksista sekä kuvakansio, jos sellainen on luotu.

2. Avaa oma työmalli Revitissä ja käynnistä ”Navisworks Clashes” RS-Systems-välilehdeltä.

3. Avaa raportti. Pidä ”Vain oma mallini” -valintaruutu käytössä.

4. Valitse koordinaattitila. Aloita suosituksen mukaan Shared-tilasta; jos koordinaatit poikkeavat, käytä Project-tilaa tai ”Elementtien mukaan (ID)” -tilaa.

5. Suodata tarvittaessa uudet tai aktiiviset törmäykset ja käytä hakua.

6. Ota ”Eristä” käyttöön ja napsauta riveillä ”Siirry”.

7. Korjaa mallia ja siirry järjestyksessä seuraavaan törmäykseen.

8. Kun päivitetty malli on julkaistu, toimita se BIM-koordinaattorille uutta clash-testiä varten.

15. Käytännön työprosessi BIM-asiantuntijalle

BIM-asiantuntija voi säilyttää yhden yhteisen raportointiprosessin sen sijaan, että jokaiselle suunnittelualalle valmistellaan erilliset tiedostot.

1. Luo Navisworksissa yhteinen clash-testien joukko kaikille malleille ja suunnittelualoille.

2. Vie raportti XML- tai HTML-muotoon objektitunnuksineen; sisällytä tarvittaessa kuvat ja kommentit.

3. Toimita sama paketti kaikille projektin osapuolille.

4. Määritä projektin suositeltu koordinaattitila ja section boxin vakiokoko.

5. Vastaanota päivitetyt mallit ja suorita uusi Navisworks clash-testi korjauskierroksen jälkeen.

Tuloksena BIM-koordinaattori vastaa yhteisen raportin laadusta ja uusintageometriatarkastuksesta, kun taas suunnittelijat saavat itse oman työssä tarvittavan törmäysjoukkonsa suoraan omiin tiedostoihinsa.

16. Nykyisen version rajoitukset ja tärkeät ominaisuudet

• Ratkaisu lukee raportin, mutta ei kirjoita muutettuja tiloja takaisin Navisworksiin eikä suorita kaksisuuntaista synkronointia.

Ratkaisu tarkistaa raportin merkinnät käytettävissä olevien mallien nykytilan perusteella, mukaan lukien elementtien olemassaolon ja niiden leikkauksen jatkumisen. Päivitettyjen mallien lopullinen yhteensovitustarkistus tehdään uudella törmäystestillä Navisworksissa.

• Mallikohtainen suodatus riippuu raporttiin tallennetusta numeerisesta ElementId:stä. Jos raportissa ei ole tunnusta tai tunnus muuttuu objektin uudelleenluonnin jälkeen, yhdistäminen ei ole mahdollista.
• Linkitettyjen tiedostojen haku suoritetaan vain ladatuissa linkeissä.
• Kun objekti sijaitsee linkissä, Revit voi valita ja eristää linkki-instanssin, mutta ei välttämättä sisäkkäistä elementtiä itsenäisenä isäntäobjektina.
• ”Elementtien mukaan (ID)” -laatikointitila käyttää isäntämallista löytyneiden elementtien rajauslaatikoita; jos niitä ei löydy, varalla käytetään raporttikoordinaattia.
• Siirtyminen edellyttää sopivaa 3D-näkymää. Jos sellaista ei ole, se on luotava tai avattava.
• HTML-jäsennin on suunniteltu koodissa toteutetuille Navisworksin taulukko- ja ei-taulukkorakenteille; voimakkaasti muokattu kolmannen osapuolen HTML ei välttämättä tunnistu.

17. Yhteensopivuus, teemat ja käyttöliittymäkielet

Projektissa on koontiversiot Revit 2021–2027:lle. Revit 2021–2024 käyttää .NET Framework 4.8:aa, Revit 2025–2026 .NET 8:aa ja Revit 2027 .NET 10:tä.

Telakoitava paneeli mukautuu automaattisesti Revitiin valittuun vaaleaan tai tummaan teemaan. Käyttöliittymä lokalisoidaan Revitin kielen mukaan ja sisältää taulukot 16 käyttöliittymäkielelle, mukaan lukien venäjä, englanti, saksa, ranska, espanja, italia, puola, tšekki, portugali, japani, korea ja kiina.

Paneeli voidaan telakoida Project Browserin tai Properties-paneelin viereen, jolloin törmäysluettelo pysyy jatkuvasti näkyvissä mallin korjauksen aikana.

18. Hyödyt ja yhteenveto

REVIT.ClashViewer yhdistää Navisworksissa tehtävän mallintarkastuksen ja Revitissä tehtävän huomautusten korjauksen. Ratkaisu ei korvaa Navisworks Managea geometrisen clash-testin työkaluna, vaan tekee sen raportista käytännöllisen työkalun jokaiselle suunnittelijalle.

Projektitiimin tärkein hyöty on se, että BIM-asiantuntija tuottaa yhden laadukkaan yhteisraportin ja jokainen osallistuja saa siitä oman relevantin törmäysjoukkonsa ilman ylimääräistä manuaalista lajittelua. Suunnittelija käyttää aikansa mallin korjaamiseen eikä huomautusten etsimiseen ja näkymien valmisteluun.
