高级项目浏览器、族库与模型结构管理

面向各专业 Revit 设计师、BIM 协调员和 BIM 经理的完整解决方案说明

一个统一管理的浏览器，用于视图、图例、明细表、图纸、族、组、链接和族库。

八个类别、完整的树形组织，以及每位专业人员独立的个人工作空间。

解决方案说明 · 2026 年 7 月

目录

1. 解决方案用途与五项关键差异
2. 主窗口与八个类别
3. “族库”类别
4. 各类别的分组、过滤与排序
5. 自定义组与拖放
6. 独立的用户设置与预设
7. 搜索、导航与视图放置控制
8. 视图、图例、明细表与图纸操作
9. 族、组与链接文件操作
10. 树形外观设置
11. 扩展 RS.CDE 模式
12. 实际应用场景
13. 对设计师与团队的收益
14. 推荐工作流程
15. 总结

1. 解决方案用途与五项关键差异

本解决方案面向各专业的 Revit 设计师。Revit.ProjectBrowser 以高级工作面板取代标准项目浏览器，使模型结构不再只是一个列表，而成为用于查找、组织和操作项目内容的可管理个人环境。

五项根本差异

1. 解决方案支持八个工作类别，而不是七个：在视图、图例、明细表、图纸、族、组和链接文件之外新增“族库”类别。可以连接本地或网络驱动器上一个或多个包含 RFA 族的文件夹，随后这些族会直接显示在树中。
2. 所有八个类别都可配置分组、过滤和排序，而不仅限于视图、图纸和明细表。每个类别都有独立的组织方案集合。
3. 可在任意类别中创建自定义组和嵌套子组，并用鼠标将元素移入其中。当元素被移动到基于自定义参数构建的文件夹时，解决方案可以修改参数值，从而按照组织规则真正移动元素。
4. 活动方案选择、分区可见性、节点展开状态和外观会针对每个登录用户和文档独立保存。三位专业人员即使同时在同一模型中工作，也可看到不同的树形结构，互不干扰。
5. 在企业配置中，解决方案连接 RS.CDE 服务器核心并切换到扩展模式。管理员可定义强制规则和限制：只允许从已批准的族库加载族，禁止创建或重命名某些视图和图纸，控制结构并规定必需操作。

主要实际收益

设计师减少滚动与查找时间，更快打开所需对象，保持个人工作空间有序，同时不会把自己的浏览器布局强加给其他模型参与者。

2. 主窗口与八个类别

Revit.ProjectBrowser 作为可停靠的 Revit 面板放置，并保留熟悉的树形逻辑。顶部是类别切换器，其下是搜索框，主体区域为包含组、元素和计数器的树。可以启用单个类别、多个类别或组合的“全部”模式。

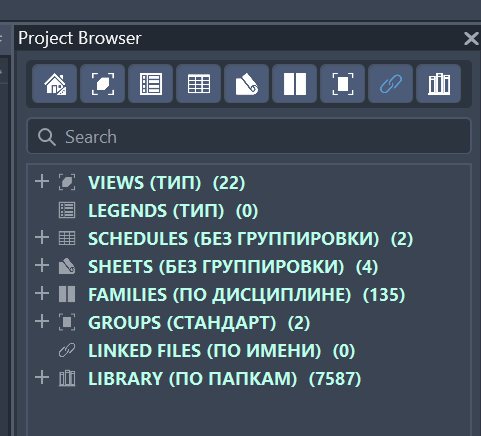

图 1. 主窗口：八个类别的切换器、搜索栏、树、活动方案和元素数量。

组合模式与单类别模式

类别作为相互独立的开关工作。设计师可以只保留所需分区，或组合出同时显示的个人分区集合。系统在本地保存此选择，因此不会改变同事的界面。节点旁的计数器显示实际内容数量，可快速评估模型结构。

3. “族库”类别

“族库”把族文件夹转变为完整的第八个浏览器分区。在设置中可添加多个本地或网络目录，启用嵌套文件夹扫描，并随时刷新索引。树中显示的不是当前模型内容，而是可直接在 Revit 中查找和打开的 RFA 文件。

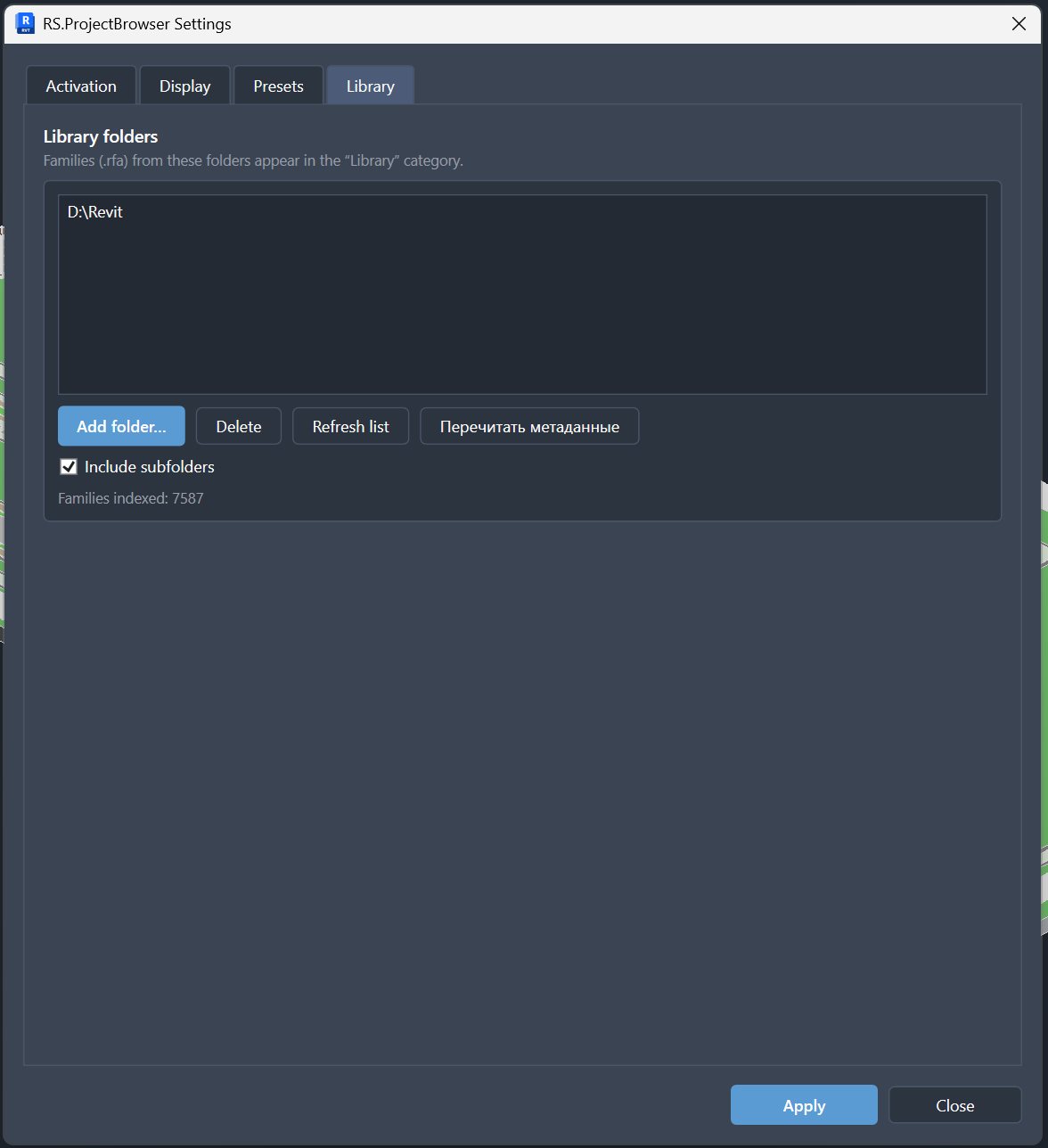

图 2. 族库设置：多个来源、嵌套文件夹、列表刷新和完整元数据重新读取。

索引工作方式

• 文件夹扫描和元数据读取在后台进行，无需在 Revit 中逐个打开每个族。
• 系统提取 RFA 名称、类别、类型、保存时的 Revit 版本和文本参数元数据，并将其纳入搜索。
• Family.0001.rfa 等备份文件会自动排除。
• 未更改的文件从缓存读取，已删除或修改的记录会更新。
• 树可按文件夹、名称、族类别或放置方式组织：无宿主、基于宿主或未定义。
• 双击或使用“打开”命令可在 Revit 中打开所选族。

为什么族库比普通文件夹更有用

设计师查找族时不再只依赖文件名。索引包含类别、类型和描述性参数值，因此可按用途、制造商、说明或其他已知属性找到所需对象。

4. 各类别的分组、过滤与排序

“项目浏览器组织”窗口包含八个选项卡，每个类别一个。在每个选项卡中，用户都可创建、编辑、重命名、删除并激活自己的方案。更改会在树中预览，活动方案选择则针对当前用户单独保存。

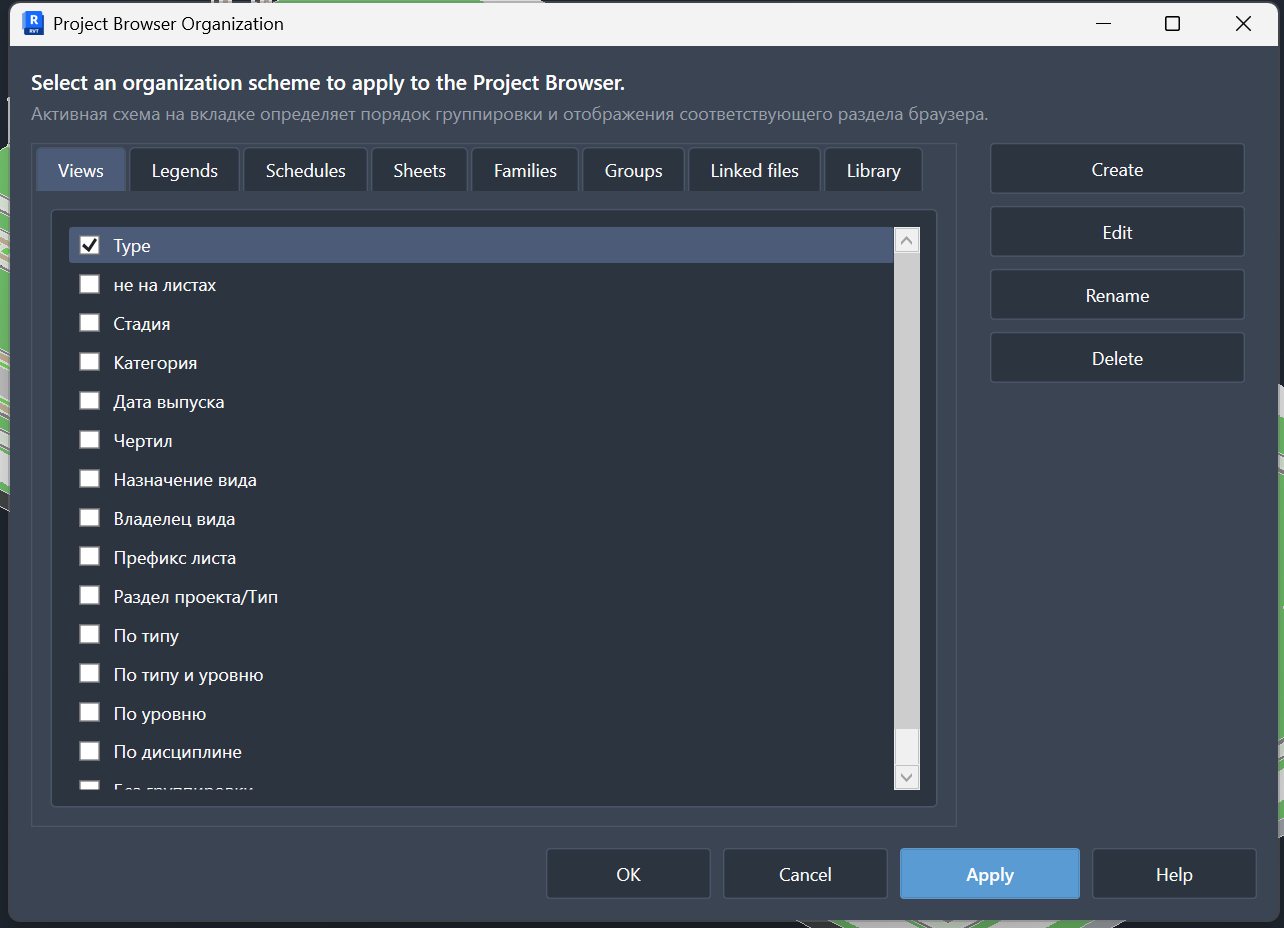

图 3. 八个独立的组织选项卡：Views、Legends、Schedules、Sheets、Families、Groups、Linked files 和 Library。

单个方案的能力

• 最多三个过滤条件，并使用 AND 逻辑组合。
• 最多六个分组层级，深度可变：当某个值缺失时，元素可以跳过该层并停留在树的更高层。
• 可按参数、视图类型与族、专业、比例、详细程度、关联标高、图纸编号或名称、类别及其他字段分组。
• 过滤操作：等于、不等于、包含、不包含、开头为、为空、不为空和正则表达式。
• 可按前 N 个字符分组，并可为文件夹名称添加前缀和后缀。
• 按所选系统字段或参数升序或降序排序。
• 对于图纸，可选择单独参数显示，以替代标准图纸编号。

实际示例

视图可按“专业 → 视图用途 → 标高”分组，图纸按“分区 → 图集”，族按“专业 → 类别”，链接按“专业 → 来源”，族库按文件夹或类别。所有这些结构彼此独立运行。

5. 自定义组与拖放

除了基于参数的正式方案外，Revit.ProjectBrowser 还可创建手动工作结构。“创建组”命令在模型类别中可用，组内还可包含嵌套子组。元素、族或整个文件夹都可通过上下文菜单添加，或用鼠标拖入。

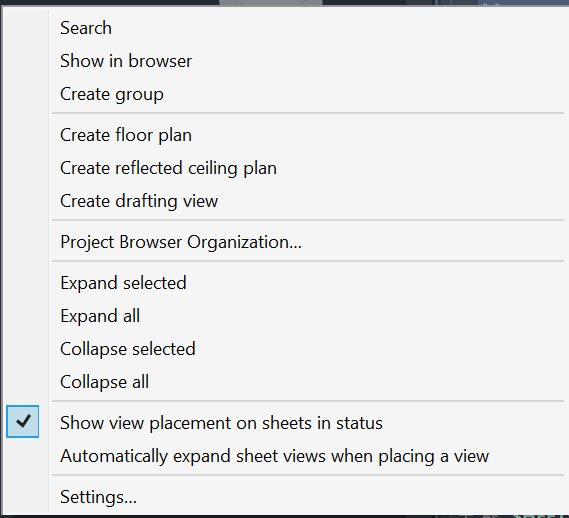

图 4. 上下文菜单：搜索、显示活动视图、创建组、创建 Revit 元素、组织和展开控制。

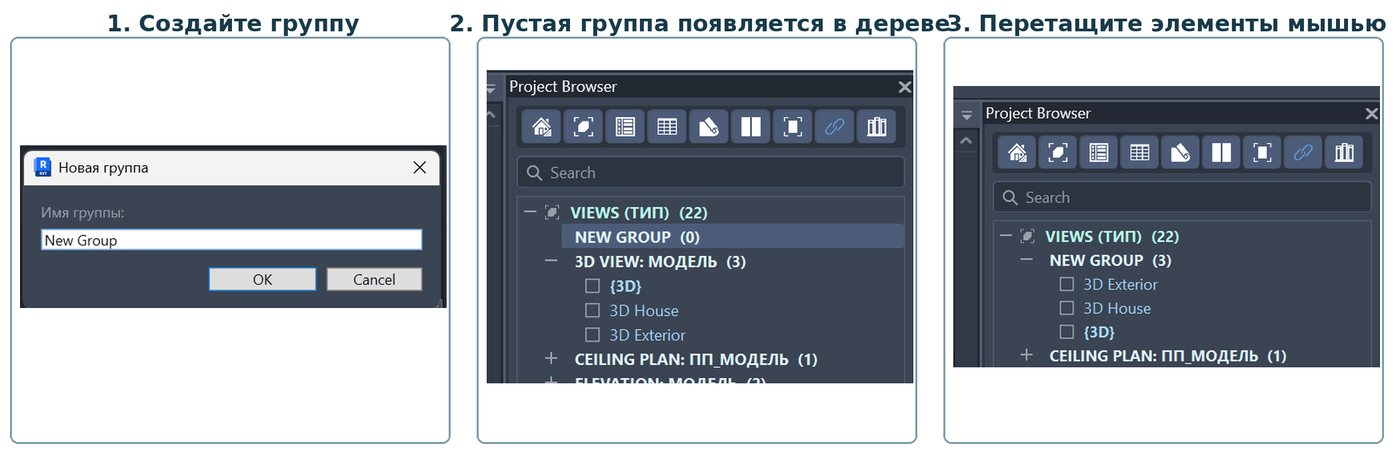

图 5. 创建自定义组并将所选视图拖入其中。

两种移动方式

自定义组通过 Extensible Storage 存储在模型内部，并随模型一起传递。在工作共享模型中，项目参与者都可使用这些组，而个人展开状态、可见性和所选方案仍保存在本地。

6. 独立的用户设置与预设

Revit.ProjectBrowser 将共享模型结构与个人工作空间分离。组织方案和自定义组可存储在模型中，但活动方案选择、类别可见性、展开节点和外观都按特定登录、文档和 Revit 版本保存在本地。因此，同一模型中的参与者不会相互覆盖工作设置。

工作共享示例

建筑师可按用途和标高查看视图，结构工程师可按专业和类型查看，BIM 协调员则可按负责人和阶段查看。三者在同一模型中工作，但每人都有个人浏览器。

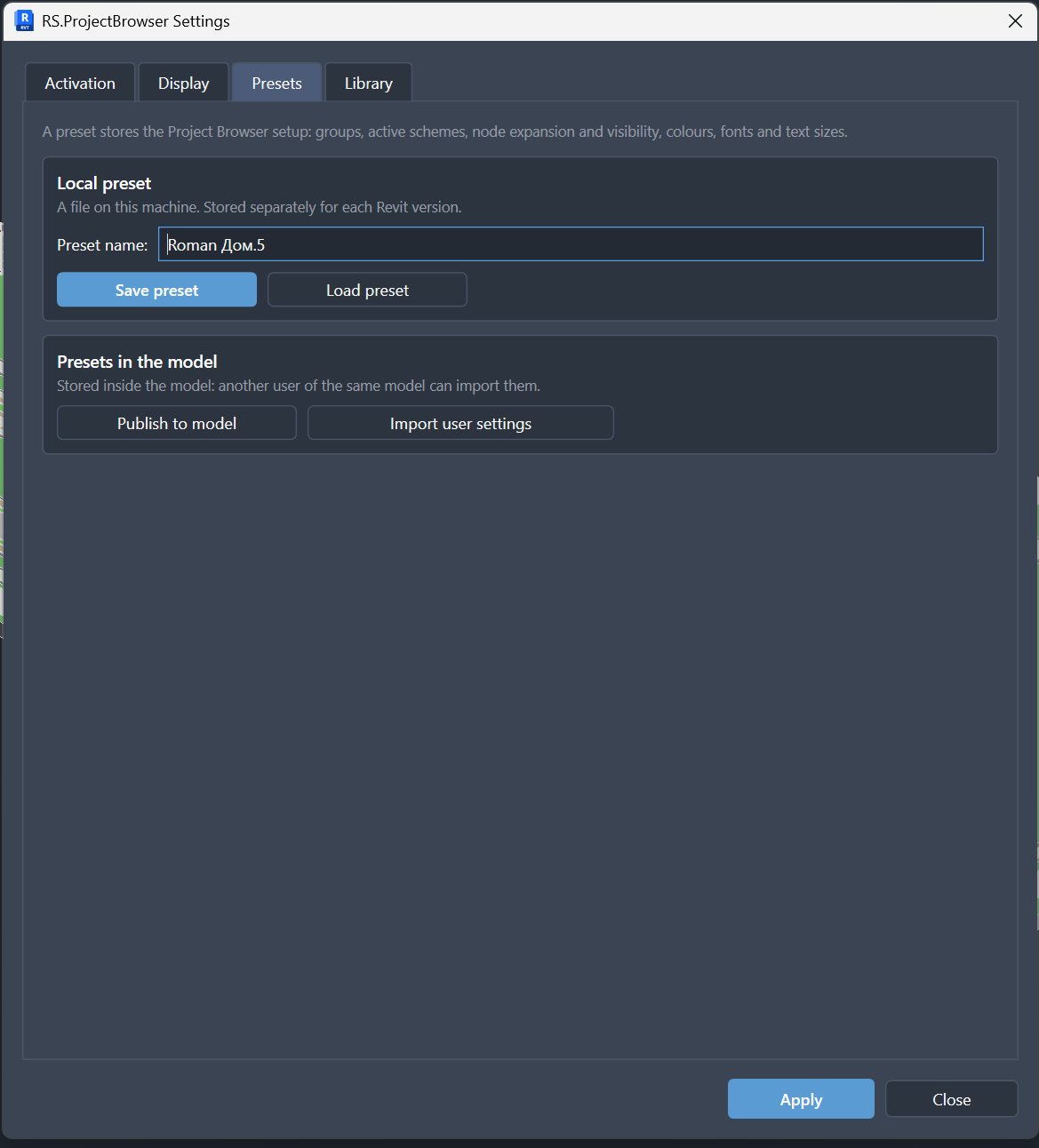

图 6. 预设：本地保存、加载、发布到模型以及导入用户设置。

预设包含什么

• 组织方案和自定义组。
• 按类别选择活动方案。
• 类别可见性和节点展开状态。
• 颜色、字体、字号、大小写、括号和文字压缩。
• 其他本地浏览器显示设置。

本地预设作为独立文件保存在工作站上。需要时，用户可将预设发布到模型，之后同事可将其作为起点导入，同时仍可继续自定义自己的版本。

7. 搜索、导航与视图放置控制

搜索在当前类别或所选树分支内进行。查询会拆分为多个词，元素必须匹配所有输入片段。这样无需完全展开大型树，也能找到所需视图、图纸、族和链接。

导航能力

• 从树中快速打开视图、图例、明细表或图纸。
• 在浏览器中显示当前活动视图，并自动展开其路径。
• 单独以视觉方式突出显示活动视图。
• 在特定组、文件夹或类别内搜索。
• 展开和折叠所选分支或整棵树。
• 针对每个文档和类别分别保存展开状态。
• 在状态栏中显示所选视图放置在哪些图纸上的信息。
• 放置视图时自动展开图纸视图。

几秒内按名称或上下文找到所需对象，无需长时间滚动或手动遍历树。

8. 视图、图例、明细表与图纸操作

浏览器不仅用于显示。上下文命令可直接在所选对象旁执行日常操作，支持多选，并使用标准 Revit 事务。

视图与图例

• 创建楼层平面图、天花反射平面图、绘图视图、图例和索引注释图例。
• 打开、重命名、删除和显示属性。
• 标准复制、带详图复制或复制为从属视图。
• 将视图样板应用到所选视图。
• 将从属视图转换为独立视图。

明细表

• 创建明细表/工程量、图形柱明细表、材质提取、图纸列表、视图列表和注释块。
• 对两个或更多同类别同类型明细表使用“统一”命令。
• 批量对齐字段集合、列顺序、过滤器、排序/分组、表头格式、隐藏、合计和显示参数。
• 解决方案比较所选明细表，把不同值作为选项呈现，并只回写用户实际更改的参数。

图纸

• 使用标准 Revit 命令创建新图纸。
• 在 Revit 2025 及更高版本中创建图纸集。
• 按树中顺序自动编号所选图纸：前缀、后缀、起始编号、增量和位数。
• 两阶段重新编号可避免临时编号与最终编号之间的冲突。
• 显示视图放置在哪些图纸上，并自动展开图纸内容。

为什么命令放在浏览器中

设计师可在对象已被选中的位置执行操作。无需到另一个功能区选项卡寻找命令、再次选择元素或打开额外列表。

9. 族、组与链接文件操作

族

在“族”类别中，浏览器显示族和类型；在标准结构下还显示已放置实例数量。可按类别、名称、专业和使用次数查看。

• 创建新族类型以及重命名族或类型。
• 打开族进行编辑，将一个或多个族保存到磁盘，并从文件更新。
• 删除所选族，同时处理有问题的元素。
• 在活动视图或整个项目中选择某类型的全部实例。
• 开始放置所选类型的新实例。
• 为族或整个类别分配和清除自定义专业。

组

• 分别显示模型组和详图组。
• 使用标准 Revit 命令创建模型组。
• 重命名、删除、显示属性，并在视图或整个项目中选择全部实例。
• 与其他类别一样，可使用任意自定义方案和手动组。

链接文件

链接可按标准方式、专业或来源组织：本地驱动器、Revit Server 或 ACC/云。每种链接类型都提供主要操作命令。

• 重新载入、卸载以及从另一文件重新载入。
• 保存链接场地/定位。
• 创建链接类型的新实例。
• 在当前视图、整个项目或包括图例在内的整个项目中选择实例。
• 重命名或删除所选链接。
• 手动分配专业，并随后用于分组。

10. 树形外观设置

外观分为四个独立层级：类别、组、元素和活动视图。由此形成清晰的视觉层次，主要分区突出，工作元素易读，当前视图单独高亮。

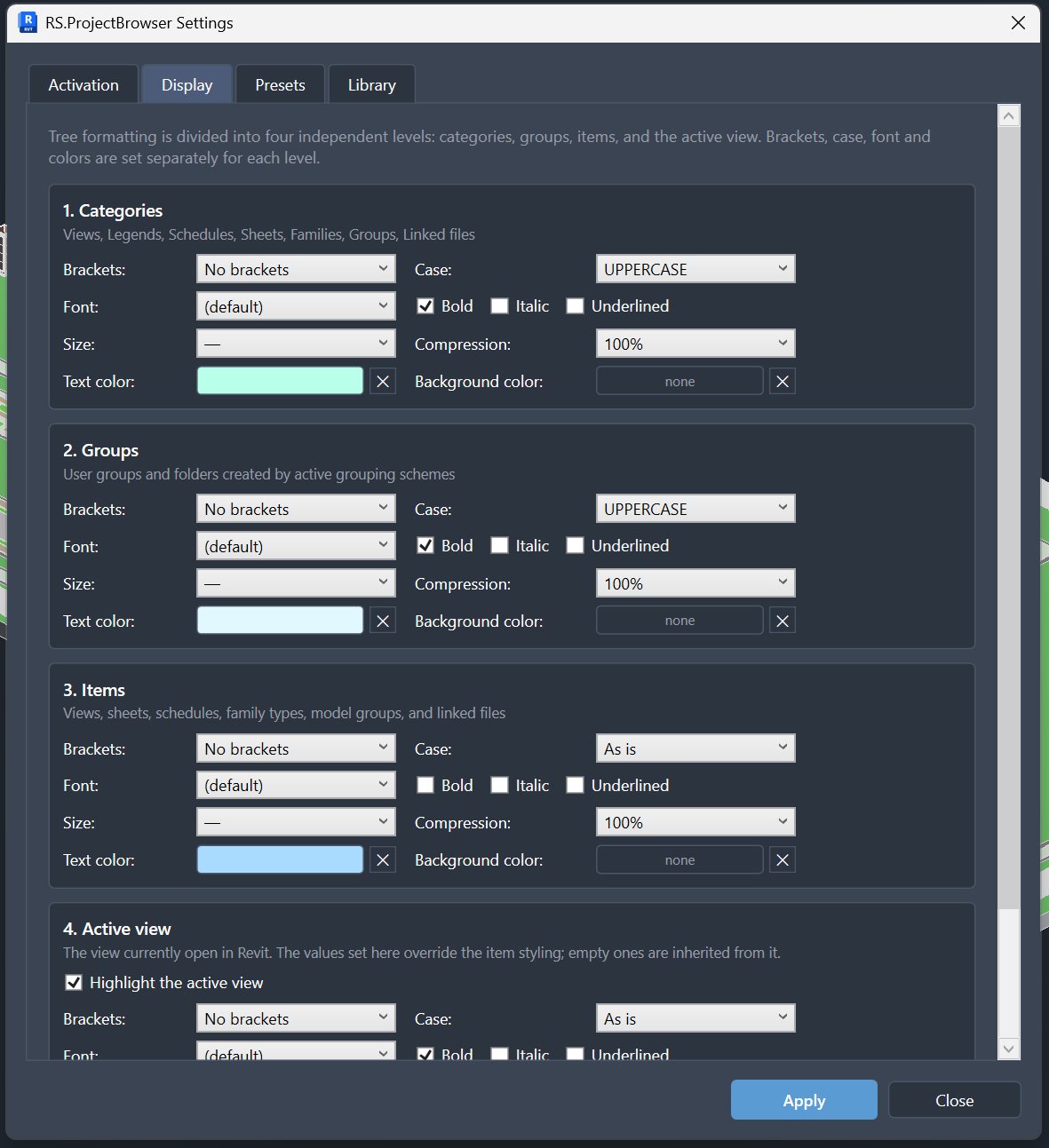

图 7. 类别、组、元素和活动视图的显示设置。

11. 扩展 RS.CDE 模式

在企业环境中，Revit.ProjectBrowser 可作为 RS.CDE 服务器核心的客户端运行。在此模式下，浏览器不仅是个人导航工具，也是应用项目规则的入口。策略按角色分配，并可针对设计师、BIM 协调员、团队负责人和管理员分别设置。

服务器策略示例

• 只允许从已批准的“族库”文件夹加载族。
• 禁止加载第三方 RFA 内容，或要求审批例外。
• 限制创建、删除或重命名视图、图纸、明细表和链接。
• 规定强制命名方案、分组结构或参数填写要求。
• 禁止没有相应角色的用户使用特定命令。
• 记录违规、强制操作和要求完成状态。

关于所提供归档的说明

RS.ProjectBrowser 1.0.91 源代码归档确认了第 1–10 节所述的本地功能。该归档中不包含 RS.CDE 集成客户端和服务器端策略机制；它们属于独立的企业环境，必须与服务器核心一同提供或连接。

12. 实际应用场景

场景 1. 建筑师为当前任务组织视图

建筑师创建一个手动的“审图问题”组，把平面图、立面图和剖面图拖入其中；问题解决后，可删除该组或把元素移回。视图参数不会改变。

场景 2. BIM 经理定义正式结构

创建“专业 → 视图用途 → 标高”方案，并过滤掉服务视图。按自定义参数分组的元素可在文件夹之间拖动，同时修正参数值。

场景 3. 工程师在网络族库中查找族

工程师在搜索中输入用途或制造商。浏览器通过索引元数据找到 RFA，显示其文件夹和类别，然后可在 Revit 中打开该族。

场景 4. 多位专业人员在一个模型中工作

建筑师只保留视图和图纸，工程师使用视图、明细表和族，BIM 协调员显示所有类别。设置保存在本地，不会切换同事的界面。

场景 5. 统一明细表

设计师选择同一类别的多个明细表，一次性将其字段、过滤器、排序和格式统一到一致状态。

场景 6. 准备图纸集

先按分区和图集对图纸分组，再使用所需前缀、增量和位数自动重新编号所选图集。

场景 7. 企业 RS.CDE 族库

管理员只允许从已批准的网络文件夹加载。设计师在“族库”中看到允许使用的族，而尝试使用第三方内容时会被项目策略阻止。

13. 对设计师与团队的收益

面向 BIM 协调员和 BIM 经理

• 所有类别都提供相同的组织机制，因此标准不会止于视图和图纸。
• 预设可发布到模型，作为推荐的团队结构。
• 可为族和链接明确分配专业，再用于分组。
• 明细表统一和图纸自动编号可减少重复操作。
• RS.CDE 服务器策略将建议转化为可验证的强制规则。

项目成果

项目浏览器不再是冗长的共享列表，而成为设计师的个人工作空间，同时也是受管理的项目标准层。

14. 推荐工作流程

1. 在“族库”类别中连接已批准的本地或网络文件夹，并运行索引。
2. 确定当前角色所需类别，并在组合视图中禁用其余类别。
3. 为每个工作类别选择现有方案，或创建包含过滤器、分组层级和排序的新方案。
4. 配置类别、组、元素和活动视图的外观。
5. 保存个人预设。如果该结构对团队有用，则发布到模型。
6. 临时工作使用自定义组，正式分类使用基于参数的方案。
7. 通过搜索栏查找元素，或在所选分支内启动搜索。
8. 使用上下文命令操作视图、图纸、明细表、族、组和链接。
9. 在企业模式下按角色应用 RS.CDE 策略，避免不必要的个人例外。

高效配置规则

• 分组层级不要超过实际需要：树应缩短路径，而不是让路径更复杂。
• 临时选择使用手动组，不要为此增加项目参数。
• 稳定的团队分类应使用具有清晰允许值的参数。
• 按专业、用途和版本命名预设，例如“建筑 — 工作视图 — 2026-07”。
• 将大量元素拖入方案文件夹前，先确认会更改哪个参数。
• 网络文件夹发生更改后，应定期刷新族库索引。

15. 总结

Revit.ProjectBrowser 在标准 Revit 项目浏览器无法满足真实项目需求之处进行了扩展：新增第八个“族库”类别，将分组和排序应用到所有类别，允许手动组和拖放，并为每位用户保存独立工作空间。

1.0.91 代码还确认了针对视图、图纸、明细表、族、组和链接的高级操作：分支搜索、活动视图高亮、明细表统一、图纸自动编号、族和 Revit 链接管理、后台族库索引以及通过基于参数的方案进行移动。

连接独立的 RS.CDE 服务器环境后，解决方案可成为应用基于角色的项目规则的入口：控制允许的族库、限制操作并规定强制结构。本地个性化与企业标准化并不冲突：用户获得便利的浏览器，项目则获得受管理的规则。

对设计师的结果

查找和导航耗时更少，视觉杂乱更少，日常操作更快，并拥有清晰的个人结构，同时不干扰同事的工作设置。

Revit.ProjectBrowser 简要概览
