18 காட்டப்பட்ட அடுக்குமுறைகள்

4 வடிவக் குடும்பங்கள்

3D உண்மையான சந்துகள், மேடுபள்ளம் மற்றும் விளிம்புகள்

2021–2027 ஆதரிக்கப்படும் 3ds Max பதிப்புகள்

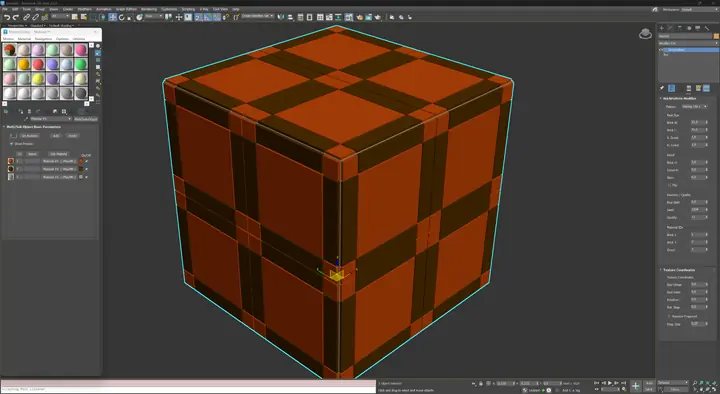

நான்கு நிமிடச் செயல்விளக்கம்

3ds Max க்குள் மாற்றியின் முழுப் பணிச்செயல்முறை.

எளிய பல்கோண வலை மாதிரியிலிருந்து தொடங்கி, தேர்ந்தெடுத்த அடுக்குமுறை எவ்வாறு திருத்தக்கூடிய வடிவவியலாக மாறி, மேடுபள்ளம் மற்றும் பொருள் பகுதிகளைப் பெற்று, நிலையான மாற்றிகளின் அடுக்கில் தொடர்ந்து இயங்குகிறது என்பதைச் செயல்விளக்கம் காட்டுகிறது.

3ds Max க்குள் மாற்றியின் முழுப் பணிச்செயல்முறை.

01

மாற்றியைப் பயன்படுத்து

சீரான பொருளிலிருந்து தொடங்கி, மூலப் பல்கோண வலையைச் சிதைத்து மறுகட்டமைக்காமல் BricksPattern ஐச் சேர்க்கவும்.

02

அடுக்குமுறையையும் உண்மையான பரிமாணங்களையும் தேர்ந்தெடு

செங்கற் கட்டுமானம், பார்கே மரத்தளம், தளப்பாவுதல் மற்றும் தனிப்பயன் அடுக்குமுறைகளுக்கு இடையில் மாறி, கூறுகளின் உண்மையான பரிமாணங்களை அமைக்கவும்.

03

சந்துகளையும் மேடுபள்ளத்தையும் சரிசெய்

சந்தின் அகலம், கூறின் உயரம், விளிம்புச் சாய்வு மற்றும் சீரற்ற மாறுபாட்டைக் கட்டுப்படுத்தி, விளைவை உடனே முன்னோட்டத்தில் காணுங்கள்.

04

பொருட்களை ஒதுக்கி மாதிரியாக்கத்தைத் தொடருங்கள்

உருவாக்கப்பட்ட Material ID அடையாளங்களைப் பயன்படுத்தி, BricksPattern ஐ Bend, தேர்வு மற்றும் பிற நிலையான 3ds Max மாற்றிகளுடன் இணைக்கவும்.

வடிவவியல் ஏன் முக்கியம்

காட்சித் தோற்றம் மட்டுமின்றி உண்மையான விளிம்புகள், பள்ளங்கள் மற்றும் கூறின் தடிமன்.

ஓர் இழைமம் சந்தைப் போலத் தோற்றமளிக்கலாம். BricksPattern அந்தச் சந்தை உருவாக்குகிறது. சாய்வாகப் படும் ஒளி, பிரதிபலிப்புகள், வெளிப்புற வடிவம் மற்றும் அண்மைக் காட்சிகளில் விளைவு தெரியும்.

▱

துல்லியமான அண்மைக் காட்சிகள்

பேக் செய்யப்பட்ட மேடுபள்ள வரைபடமின்றி, உண்மையான விளிம்புகள் இயற்பியலுக்கு ஏற்ற ஒளிப்பளிச்சுகள், தொடு நிழல்கள் மற்றும் சுற்றுப்புற ஒளி மறைப்பை உருவாக்குகின்றன.

⌁

வளைந்த மேற்பரப்புகள்

மாற்றி பொருளின் மேற்பரப்பைப் பின்பற்றுவதால், ஒரே வடிவத்தைத் தூண்கள், வளைந்த சுவர்கள் மற்றும் சிக்கலான கட்டடக்கலைக் கூறுகளில் பயன்படுத்தலாம்.

#

மீண்டும் உருவாக்கக்கூடிய மாறுபாடு

விதை எண்ணால் கட்டுப்படுத்தப்படும் சீரற்ற அளவுருக்கள் இயல்பான ஒழுங்கின்மையைச் சேர்க்கின்றன; பின்னர் மாற்றங்கள் செய்யும்போதும் விளைவு நிலைத்திருக்கும்.

ID

உடனே பயன்படுத்தக்கூடிய பொருள் பகுதிகள்

முதன்மைக் கூறுகள், அலங்காரக் கூறுகள் மற்றும் சந்துகளுக்கான தனித்தனி ID அடையாளங்கள் நேரடியாக Multi/Sub-Object material உடன் இணைகின்றன.

வடிவியல் வடிவங்களின் நூலகம்

அதே கனசதுரம், அடிப்படையில் வேறுபட்ட பதினெட்டு கட்டமைப்பு வடிவங்கள்.

கீழுள்ள ஒவ்வொரு எடுத்துக்காட்டும் Autodesk 3ds Max இல் மாற்றியைப் பயன்படுத்தி உருவாக்கப்பட்டது. வடிவவியலையும் அளவுருப் பலகத்தில் செயலிலுள்ள வடிவத்தையும் ஆராய ஒரு படத்தைத் திறக்கவும்.

செங்கல் கட்டுமானம் பார்கே மரத்தளமும் தொகுதிகளும் தளப்பாவுதலும் அலங்காரமும் அருவ மற்றும் தனிப்பயன் வடிவங்கள்

01

செங்கற் கட்டுமானம்

செங்கல் முகப்புகள், சுவர்கள் மற்றும் பீங்கான் மேற்பூச்சுகளுக்கான இடம்மாற்றிய, ஃபிளெமிஷ் மற்றும் நேரடுக்கு இணைப்புகள்.

01 பெரிதாகக் காண்க

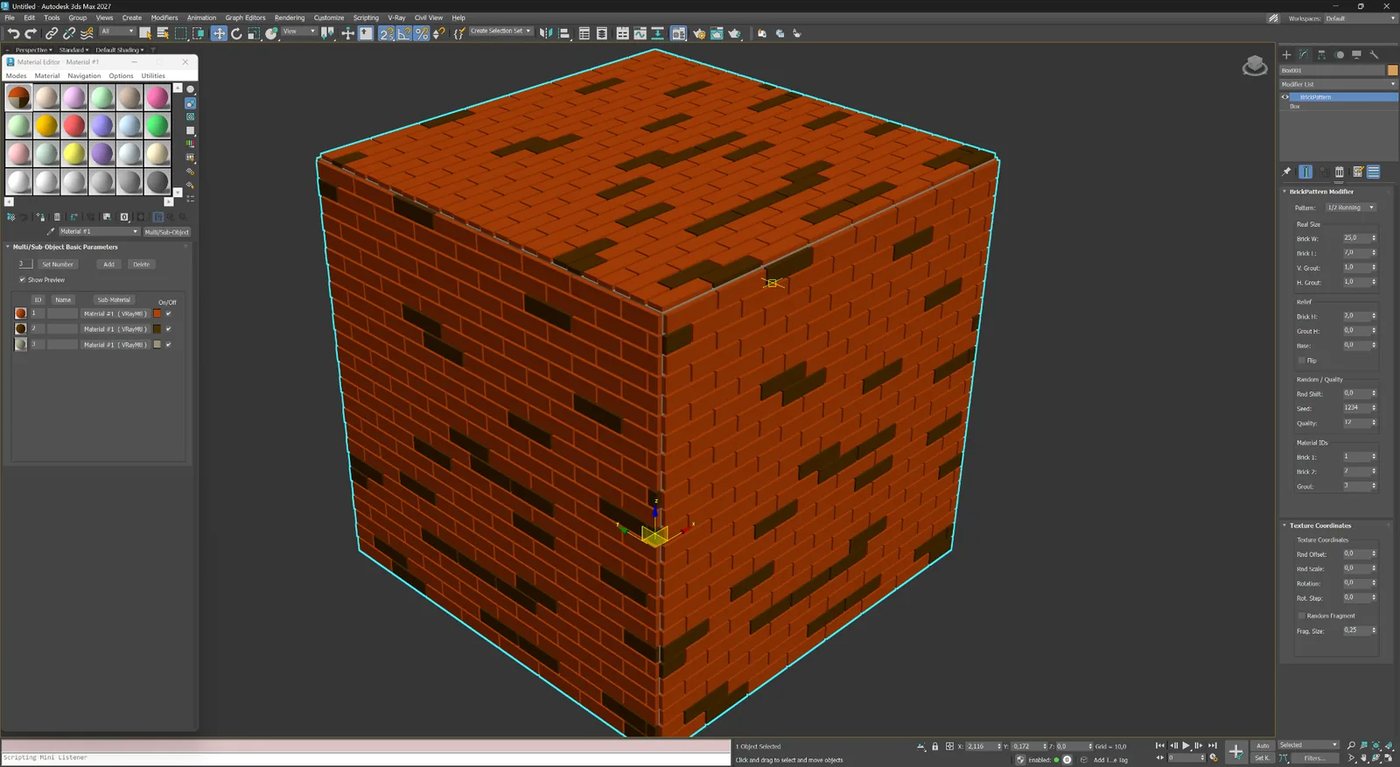

செங்கல் கட்டுமானம்

1/2 இடம்மாற்றிய இணைப்பு

முகப்புகள், சுவர்கள் மற்றும் அண்மைக் காட்சிகளுக்கு அரைச் செங்கல் இடம்மாற்றத்துடன் வழக்கமான செங்கல் அடுக்குமுறை.

02 பெரிதாகக் காண்க

செங்கல் கட்டுமானம்

1/3 இடம்மாற்றிய இணைப்பு

நீண்ட, குறைவாகத் திரும்பத் திரும்ப வரும் அமைப்பிற்காக கூறின் மூன்றில் ஒரு பங்கு நகர்த்தப்பட்ட செங்கல் அடுக்குமுறை.

03 பெரிதாகக் காண்க

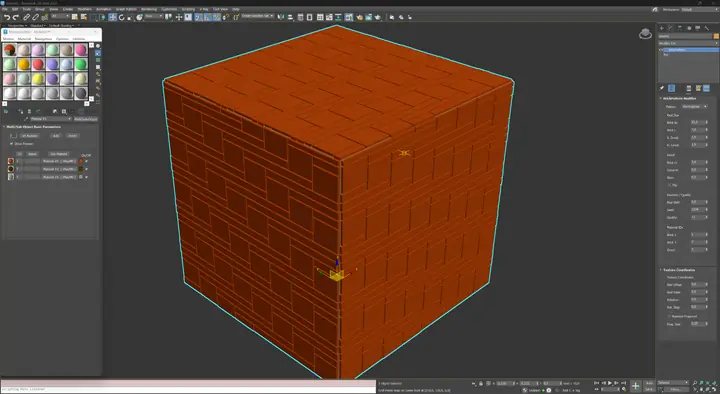

செங்கல் கட்டுமானம்

ஃபிளெமிஷ் பிணைப்பு

பாரம்பரிய அலங்காரச் செங்கற் கட்டுமானத்திற்காக நீள்முகமும் குறுமுகமும் மாறிமாறி அமைதல்.

04 பெரிதாகக் காண்க

செங்கல் கட்டுமானம்

மெல்லிய அடுக்குப் பிணைப்பு

நவீன செங்கல், ஓடு மற்றும் பலகை முகப்புகளுக்கான துல்லியமான செவ்வகக் கட்டம்.

02

பார்கே மரத்தளமும் தொகுதி அடுக்குமுறைகளும்

தரைகள், ஓடுகள், கல் மற்றும் அலங்காரக் கட்டடப் பலகைகளுக்கான திசை சார்ந்த மற்றும் தொகுதி அமைப்புகள்.

05 பெரிதாகக் காண்க

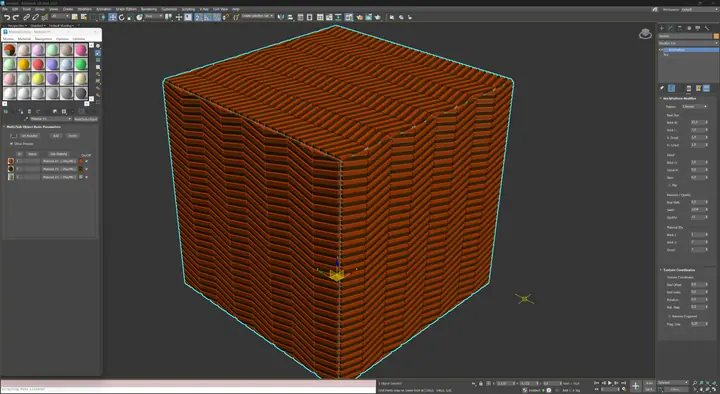

பார்கே மரத்தளமும் தொகுதிகளும்

மீனெலும்பு அமைப்பு

பார்கே மரத்தளம், ஓடுகள், கல் மற்றும் அலங்கார மேற்பூச்சுகளுக்காக ஒன்றோடொன்று பின்னிப் பொருந்தும் செவ்வகக் கூறுகள்.

06 பெரிதாகக் காண்க

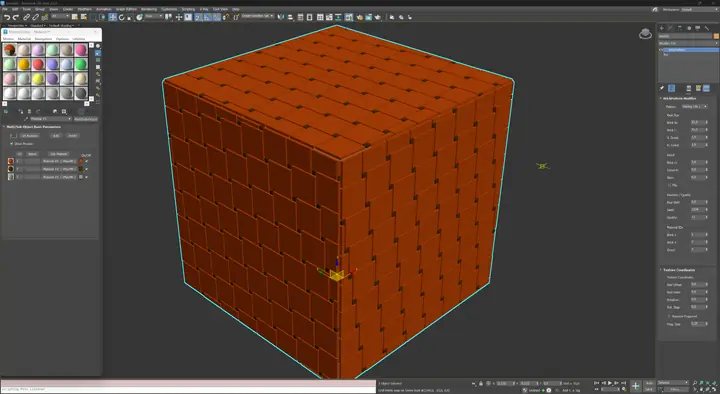

பார்கே மரத்தளமும் தொகுதிகளும்

T வடிவ அடுக்குமுறை

தனித்துவமான தரைகள், திரைகள் மற்றும் கட்டடப் பலகைகளுக்கான தொகுதி T வடிவ அடுக்குமுறை.

07 பெரிதாகக் காண்க

பார்கே மரத்தளமும் தொகுதிகளும்

மாடுலர் அஷ்லர்

கட்டுப்படுத்தப்பட்ட Ashlar அமைப்பில் அடுக்கப்பட்ட வெவ்வேறு செவ்வகத் தொகுதிகள்.

08 பெரிதாகக் காண்க

பார்கே மரத்தளமும் தொகுதிகளும்

செவ்ரான்

ஒரு மைய அச்சில் சந்திக்கும் சாய்வான கூறுகள், திசை சார்ந்த வடிவத்தை உருவாக்குகின்றன.

09 பெரிதாகக் காண்க

பார்கே மரத்தளமும் தொகுதிகளும்

பார்கே ஓடு 2

அலங்காரத் தரைகள் மற்றும் சுவர் அமைப்புகளுக்காக, தெளிவான வடிவியல் மையத்துடன் சட்டகமிட்ட பெரிய தொகுதிகள்.

10 பெரிதாகக் காண்க

பார்கே மரத்தளமும் தொகுதிகளும்

பார்கே ஓடு 3

தனித்துவமான பார்கே மற்றும் பலகை அமைப்புகளுக்காக மலர் வடிவ மையத்துடன் சட்டகமிட்ட அலங்காரத் தொகுதிகள்.

03

தளப்பாவும் மற்றும் அலங்காரத் தொகுதிகள்

நிலப்பரப்புகள் மற்றும் அலங்கார மேற்பரப்புகளுக்கான அறுகோண, அலை, இலை மற்றும் சட்டகமிட்ட ஓடு அமைப்புகள்.

11 பெரிதாகக் காண்க

தளப்பாவுதலும் அலங்காரமும்

அறுகோணங்கள்

தளப்பாவுதல், பீங்கான் ஓடுகள் மற்றும் முகப்பு அமைப்புகளுக்காக மீண்டும் வரும் அறுகோணத் தொகுதிகள்.

12 பெரிதாகக் காண்க

தளப்பாவுதலும் அலங்காரமும்

அலைச் சதுரக்கட்டம்

மாறிமாறி வரும் வளைந்த தொகுதிகள் மென்மையான சதுரங்கப் பலகை அமைப்பை உருவாக்குகின்றன.

13 பெரிதாகக் காண்க

தளப்பாவுதலும் அலங்காரமும்

அலைப் பட்டைகள்

அலங்காரத் தளப்பாவுதலுக்கும் தனித்துவமான உட்புறங்களுக்கும் தொடர்ச்சியான அலை வடிவப் பட்டைகள்.

14 பெரிதாகக் காண்க

தளப்பாவுதலும் அலங்காரமும்

மேப்பிள் இலை

அலங்காரத் தளப்பாவுதலுக்கும் தனிப்பயன் ஓடுகளுக்கும் இலை வடிவ அலங்காரத் தொகுதி.

15 பெரிதாகக் காண்க

தளப்பாவுதலும் அலங்காரமும்

தளப்பாவும் ஓடு 1

தெளிவான சிலுவை வடிவச் சந்துகளுடன் சட்டகமிட்ட பெரிய தளப்பாவும் தொகுதிகள்.

16 பெரிதாகக் காண்க

தளப்பாவுதலும் அலங்காரமும்

தளப்பாவும் ஓடு 2

சிறிய மூலைச் சேர்க்கைகளுடன் சீராகத் திரும்பத் திரும்ப வரும் செவ்வக ஓட்டுத் தொகுதிகள்.

04

அருவ மற்றும் தனிப்பயன் வடிவங்கள்

திரைகள், சிறப்பு அலங்காரப் பலகைகள் மற்றும் சொந்த வடிவங்களுக்கான வழக்கத்திற்கு மாறான வடிவியல் அடுக்குமுறைகள்.

17 பெரிதாகக் காண்க

அருவ மற்றும் தனிப்பயன் வடிவங்கள்

மூலைவிட்டம்

புதிய முயற்சிகளுக்கான திரைகள், பலகைகள் மற்றும் அருவ மேற்பரப்புகளில் அடர்த்தியான மூலைவிட்ட வடிவவியல்.

18 பெரிதாகக் காண்க

அருவ மற்றும் தனிப்பயன் வடிவங்கள்

வடிவம் 1

வழக்கத்திற்கு மாறான கட்டடக்கலை அமைப்புகளுக்காக நீண்ட தொகுதிகளைக் கொண்ட தனிப்பயன் அடுக்குமுறை.

தெளிவான கட்டுப்பாடுகளுடன் ஒரே மாற்றி

அனைத்து முக்கிய வடிவியல் அமைப்புகளும் 3ds Max மாற்றிப் பலகத்தில் தெரியும்.

வடிவத் தேர்வு மற்றும் உண்மையான பரிமாணங்களிலிருந்து மேடுபள்ளம், மாறுபாடு, Material ID அடையாளங்கள் மற்றும் இழைம ஆயத்தொலைவுகள் வரை இடைமுகம் வரிசையாக அமைந்துள்ளது. இதனால் திருத்தச் சுற்றுகள் வேகமாகி, விளைவை முன்கூட்டியே அறிய முடிகிறது.

பெரிதாகக் காண்க

01

வடிவமும் உண்மையான பரிமாணங்களும்

பின்னர் இழைமத்தை அளவுமாற்றி பரிமாணங்களை ஈடுசெய்வதற்குப் பதிலாக, அடுக்குமுறையைத் தேர்ந்தெடுத்து உண்மையான அளவு அலகுகளில் பணியாற்றுங்கள்.

02

கூறு மற்றும் சந்தின் பரிமாணங்கள்

கூறின் அகலம் மற்றும் உயரத்தோடு செங்குத்து மற்றும் கிடைமட்டச் சந்துகளின் பரிமாணங்களையும் அமைக்கவும்.

03

மேடுபள்ளம், விளிம்புச் சாய்வு மற்றும் அடித்தளம்

அண்மைக் காட்சியில் தெளிவான வடிவவியலுக்காக கூறின் உயரம், சந்தின் ஆழம், அடித்தளத் தடிமன் மற்றும் விளிம்புச் சாய்வைக் கட்டுப்படுத்தவும்.

04

சீரற்ற மாற்றங்களும் தரமும்

இயல்பான தோற்றத்திற்கும் பல்கோண வலை அடர்த்திக்கும் சமநிலை பெற, சீரற்ற நகர்வுகள், மீண்டும் அதே விளைவைத் தரும் விதை எண் மற்றும் தர அமைப்புகளைப் பயன்படுத்தவும்.

05

Material ID

Multi/Sub-Object material ஐ உடனே அமைக்க, இரண்டு கூறுக் குழுக்களுக்கும் சந்துகளுக்கும் தனித்தனி ID அடையாளங்களை ஒதுக்கவும்.

06

இழைம ஆயத்தொலைவுகள்

சீரற்ற நகர்வுகள், அளவு, சுழற்சி மற்றும் துண்டாக்கல் அமைப்புகளை மாற்றியிலேயே நேரடியாகச் சரிசெய்யவும்.

பணிச்செயல்முறை

கட்டடக்கலைக் காட்சிப்படுத்தல் பணிச்செயல்முறையில் BricksPattern எவ்வாறு பொருந்துகிறது.

மாற்றியைச் சேர்த்து, வடிவத்தைத் தேர்ந்தெடுத்து, கூறுப் பரிமாணங்களையும் சந்தின் ஆழத்தையும் அமைக்கவும்: பல்கோண வலை உடனுக்குடன் புதுப்பிக்கப்படும். BricksPattern ஐ மாற்றிகளின் அடுக்கில் பயன்படுத்தலாம் அல்லது இறுதித் திருத்தங்களுக்குப் பின் நிலையான பல்கோண வலையாக மாற்றலாம்.

01

1. எந்தப் பல்கோண வலையிலும் பயன்படுத்து

ஒரு தளம், சுவர்ப் பகுதி அல்லது வளைந்த மேற்பரப்பைத் தேர்ந்தெடுக்கவும். மாற்றிப் பட்டியலிலிருந்து BricksPattern ஐச் சேர்க்கவும். செருகுநிரல் UV சேனலைப் படித்து, மேற்பரப்பைத் தேர்ந்தெடுத்த அடுக்குமுறையாக உடனே பிரிக்கிறது.

02

2. அளவுருக்களைச் சரிசெய்

வடிவ வகை, செங்கல் பரிமாணங்கள், சந்தின் அகலம் மற்றும் ஆழத்தை மாற்றவும். விதை எண் கட்டுப்பாடுகளால் உயரம் மற்றும் அளவில் மாறுபாட்டைச் சேர்க்கவும். மாற்றிகளின் அடுக்கு செயலிலிருக்கும் வரை அனைத்து மாற்றங்களும் மூலத்தைச் சிதைக்காமல் இருக்கும்.

03

3. பொருட்களை ஒதுக்கிக் காட்சியாக்கு

தானாக ஒதுக்கப்பட்ட Material ID அடையாளங்களுடன் Multi/Sub-Object material ஐப் பயன்படுத்தவும். V-Ray, Corona, Arnold அல்லது வேறொரு காட்சியாக்க இயந்திரத்தில் காட்சியாக்கவும். உண்மையான வடிவவியல், பேக்கிங் இன்றியே சரியான நிழல்களையும் AO வையும் உருவாக்குகிறது.

சரியான பிரதிநிதித்துவத்தைத் தேர்ந்தெடு

வடிவவியலுக்கு BricksPattern. செயல்முறை நிழலாக்கத்திற்கு BricksMap.

இத்தயாரிப்புகள் வெவ்வேறு விவர நிலைகளில் இயங்குகின்றன; ஒரே காட்சியில் இணைத்துப் பயன்படுத்தும்போது சிறப்பாக ஒன்றையொன்று நிறைவு செய்கின்றன.

BricksPattern

கேமராவிற்கு வடிவவியல் தெரியும் இடங்களில் பயன்படுத்தவும்

• உண்மையான கூறுத் தடிமனும் சந்தின் ஆழமும்;
• சரியான வெளிப்புற வடிவம், நிழல்கள் மற்றும் பிரதிபலிப்புகள்;
• முன்புற முகப்புகள், முக்கியப் பொருட்கள் மற்றும் அண்மைக் காட்சிகள்;
• நிலையான மாற்றிகளின் அடுக்கில் திருத்துதல்.

BricksMap

வேகமும் பரந்த பயன்பாடும் முக்கியமானபோது பயன்படுத்தவும்

• பல்கோண வலை அடர்த்தியை அதிகரிக்காத செயல்முறை இழைமங்கள்;
• பெரிய காட்சிகளில் விரைவான பொருள் மாறுபாடுகள்;
• தானியங்கி புடைப்பு மற்றும் செங்குத்துத் திசையன் கூறுகள்;
• பின்னணி மேற்பரப்புகள் மற்றும் நடுத்தரத் தொலைவுக் காட்சிகள்.

BricksMap ஐத் திற →

உரிமம் வழங்கல்

BricksPattern வாங்குதலும் செயல்படுத்தலும்.

BricksPattern க்குத் தனி கொள்முதல் பக்கம் உள்ளது. பணம் செலுத்தியதும் உரிமம் உங்கள் கணக்கில் தோன்றும். தளத்தின் வழியாக இணையத்தில் அல்லது தனிமைப்படுத்தப்பட்ட பணிநிலையங்களுக்கு மின்னஞ்சல் மூலம் இணையமின்றிச் செயல்படுத்தலாம்.

RS-Systems 3ds Max Suite தொகுப்பில் இந்தச் செருகுநிரல் இடம்பெற்றிருந்தால், அத்தொகுப்பின் உரிமத்தாலும் BricksPattern ஐச் செயல்படுத்தலாம். உரிமப் பலகத்திலுள்ள புதுப்பிப்பு பொத்தான், நிறுவப்பட்ட அனைத்து RS-Systems 3ds Max தயாரிப்புகளுக்குமான பொதுப் புதுப்பிப்புச் சாளரத்தைத் திறக்கும்.
