BricksPattern
Создание реальной повторяющейся геометрии кирпича, плитки, брусчатки и паркета.
$150
Триал 90 дней
—
· 0 отзывов
18показанных раскладок
4семейства паттернов
3Dреальные швы, рельеф и грани
2021–2027поддерживаемые версии 3ds Max
Четырёхминутная демонстрация
Полный рабочий процесс модификатора внутри 3ds Max.
Демонстрация начинается с простой mesh-модели и показывает, как выбранная раскладка превращается в редактируемую геометрию, получает рельеф и материальные зоны и продолжает работать в стандартном стеке модификаторов.
Полный рабочий процесс модификатора внутри 3ds Max.
01
Примените модификатор
Начните с чистого объекта и добавьте BricksPattern без разрушительной перестройки исходной mesh.
02
Выберите раскладку и реальный размер
Переключайтесь между кладкой, паркетом, мощением и авторскими схемами, затем задайте реальные размеры элементов.
03
Настройте швы и рельеф
Управляйте шириной шва, высотой элемента, фаской и случайной вариативностью с немедленным просмотром результата.
04
Назначьте материалы и продолжайте моделирование
Используйте созданные Material ID и сочетайте BricksPattern с Bend, выделением и другими стандартными модификаторами 3ds Max.
Почему важна геометрия
Не визуальная имитация, а реальные грани, углубления и толщина элементов.
Текстура может обозначить шов. BricksPattern создаёт его. Результат читается в скользящем свете, отражениях, силуэте и на близком расстоянии.
▱
Точные крупные планы
Реальные грани дают физически корректные блики, контактные тени и ambient occlusion без запечённой карты рельефа.
⌁
Криволинейные поверхности
Модификатор следует поверхности объекта, поэтому один паттерн можно применять к колоннам, изогнутым стенам и сложным архитектурным элементам.
#
Воспроизводимая вариативность
Случайные параметры с seed добавляют естественную нерегулярность и сохраняют результат при последующих изменениях.
ID
Готовые материальные зоны
Отдельные ID для основных и акцентных элементов и шва напрямую подключаются к Multi/Sub-Object material.
Библиотека паттернов в геометрии
Один и тот же куб — восемнадцать принципиально разных схем построения.

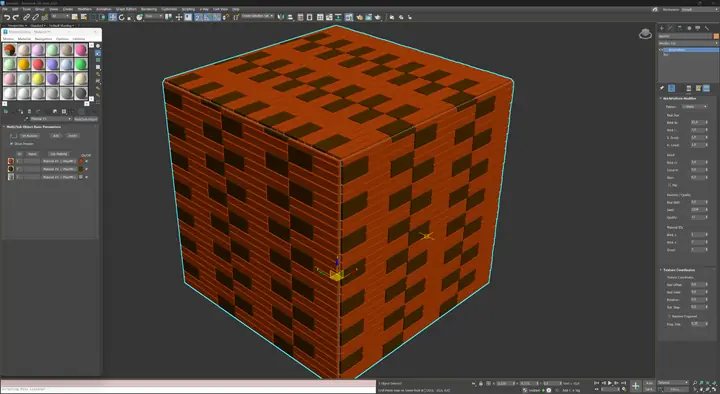

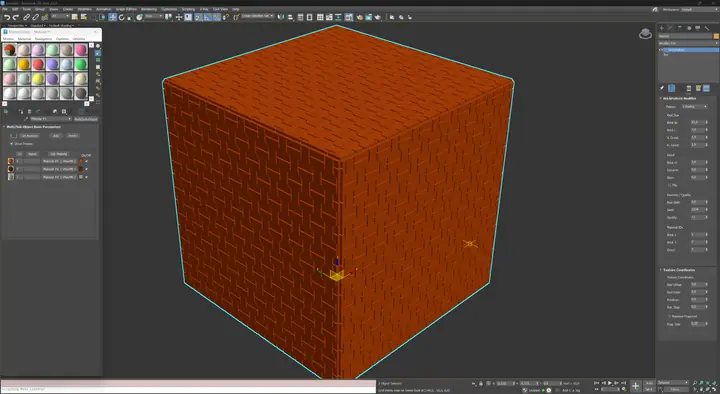

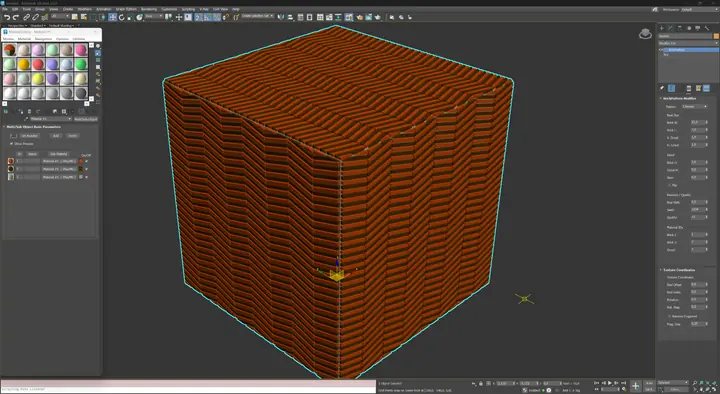

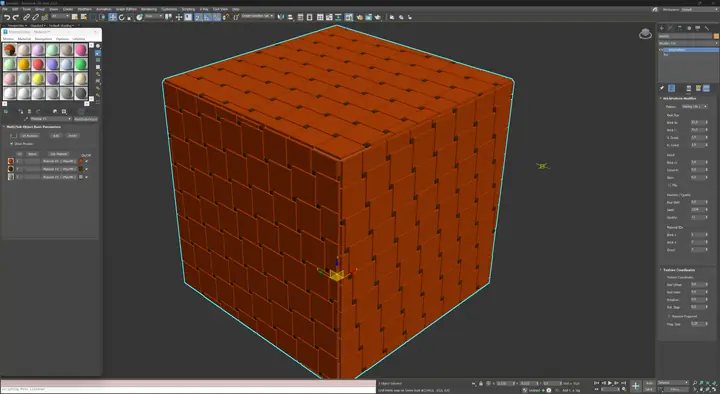

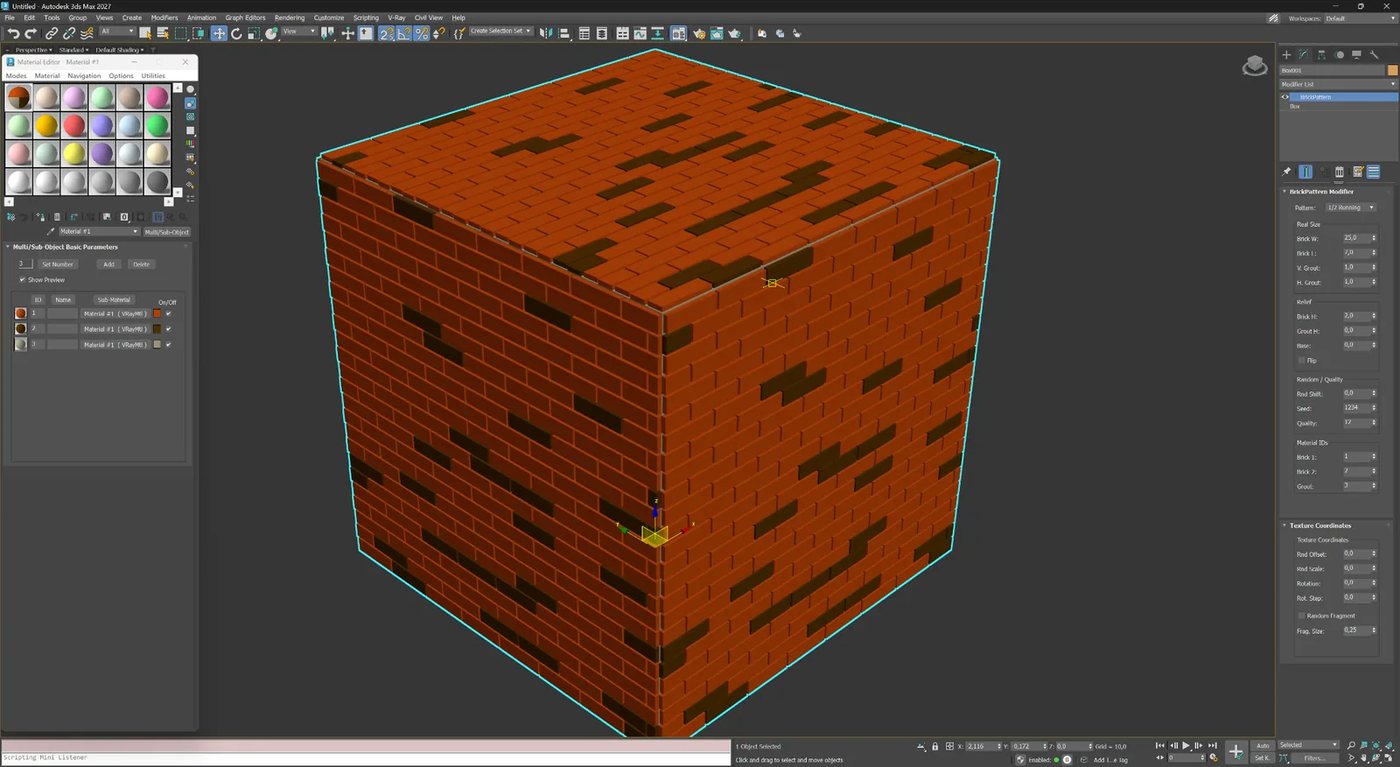

Каждый пример ниже создан модификатором в Autodesk 3ds Max. Откройте изображение, чтобы рассмотреть геометрию и активный паттерн в панели параметров.
Кладка Паркет и модули Мощение и декор Абстрактные и авторские
01
Кирпичная кладка
Смещённые, фламандские и штабельные схемы для кирпичных фасадов, стен и керамической облицовки.
Кладка
Кладка 1/2
Классическая кладка со смещением на половину кирпича для фасадов, стен и близких ракурсов.
Кладка
Кладка 1/3
Кладка со смещением на треть элемента для более протяжённого и менее повторяющегося ритма.
Кладка
Фламандская кладка
Чередование ложковых и тычковых элементов для традиционной декоративной кирпичной кладки.
Кладка
Тонкая штабельная кладка
Точная прямоугольная сетка для современных кирпичных, плиточных и панельных фасадов.
02
Паркетные и модульные раскладки
Направленные и модульные системы для пола, плитки, камня и декоративных архитектурных панелей.
Паркет и модули
Ёлочка
Переплетённые прямоугольные элементы для паркета, плитки, камня и декоративной облицовки.
Паркет и модули
T-образная раскладка
Модульная T-образная схема для выразительных полов, экранов и архитектурных панелей.
Паркет и модули
Модульный Ashlar
Смешанные прямоугольные модули, собранные в контролируемую композицию Ashlar.
Паркет и модули
Шеврон
Наклонные элементы, сходящиеся по центральной оси и создающие направленный рисунок.
Паркет и модули
Паркетная плитка 2
Крупные рамочные модули с чистым геометрическим центром для декоративных полов и стеновых систем.
Паркет и модули
Паркетная плитка 3
Декоративные рамочные модули с цветочным центром для выразительного паркета и панельных композиций.
03
Мощение и декоративные модули
Шестигранные, волновые, листовые и рамочные системы плитки для ландшафта и орнаментальных поверхностей.
Мощение и декор
Шестигранники
Повторяющиеся шестигранные модули для мощения, керамической плитки и фасадных систем.
Мощение и декор
Волновая шахматка
Чередующиеся криволинейные модули, формирующие мягкий шахматный ритм.
Мощение и декор
Волновые полосы
Непрерывные волнообразные полосы для декоративного мощения и выразительных интерьеров.
Мощение и декор
Кленовый лист
Декоративный модуль в форме листа для орнаментального мощения и авторской плитки.
Мощение и декор
Тротуарная плитка 1
Крупные рамочные модули мощения с выразительными крестообразными швами.
Мощение и декор
Тротуарная плитка 2
Прямоугольные плиточные модули с компактными угловыми вставками и регулярным повтором.
04
Абстрактные и авторские паттерны
Нестандартные геометрические схемы для экранов, акцентных панелей и фирменных раскладок.
Абстрактные и авторские
Диагональ
Плотная диагональная геометрия для экспериментальных экранов, панелей и абстрактных поверхностей.
Абстрактные и авторские
Паттерн 1
Авторская раскладка вытянутых модулей для нестандартных архитектурных композиций.
Один модификатор — явные параметры
Все важные геометрические решения видны в панели модификатора 3ds Max.
Интерфейс последовательно организован от выбора паттерна и реальных размеров до рельефа, вариативности, Material ID и текстурных координат. Это ускоряет итерации и делает результат предсказуемым.
01
Паттерн и реальный размер
Выберите раскладку и работайте в реальных единицах, не компенсируя размер последующим масштабированием текстуры.
02
Размеры элементов и швов
Задайте ширину и высоту элемента, а также вертикальные и горизонтальные размеры шва.
03
Рельеф, фаска и основание
Управляйте высотой элементов, глубиной шва, толщиной основания и фаской для читаемой геометрии крупным планом.
04
Случайность и качество
Используйте случайное смещение, воспроизводимый seed и качество, чтобы сбалансировать естественность и плотность mesh.
05
Material ID
Назначьте отдельные ID двум группам элементов и шву для мгновенной настройки Multi/Sub-Object material.
06
Текстурные координаты
Настраивайте случайное смещение, масштаб, поворот и параметры фрагментов прямо в модификаторе.
Рабочий процесс
Как BricksPattern встраивается в archviz-пайплайн.
Добавьте модификатор, выберите паттерн, задайте размеры элементов и глубину шва — mesh обновляется в реальном времени. BricksPattern можно использовать в стеке модификаторов или схлопнуть в статическую mesh после финальной настройки.
01
1. Примените к любой mesh
Выберите плоскость, участок стены или криволинейную поверхность. Добавьте BricksPattern из списка модификаторов. Плагин считывает UV-канал и сразу делит поверхность на раскладку.
02
2. Настройте параметры
Изменяйте тип паттерна, размеры кирпича, ширину и глубину шва. Добавляйте вариативность высоты и размера через seed-контролы. Все изменения остаются неразрушающими, пока активен стек модификаторов.
03
3. Назначьте материалы и рендерьте
Примените Multi/Sub-Object material с автоматически назначенными Material ID. Рендерьте в V-Ray, Corona, Arnold или другом движке. Реальная геометрия даёт корректные тени и AO без запекания.
Выберите правильное представление
BricksPattern — для геометрии. BricksMap — для процедурного шейдинга.
Решения работают на разных уровнях детализации и лучше всего дополняют друг друга в одной сцене.
BricksPattern
Используйте, когда камера видит геометрию
- реальная толщина элементов и глубина шва;
- корректный силуэт, тени и отражения;
- фасады переднего плана, hero-объекты и крупные планы;
- редактирование в стандартном стеке модификаторов.
BricksMap
Используйте, когда важнее скорость и охват
- процедурная текстура без увеличения плотности mesh;
- быстрые вариации материалов в больших сценах;
- автоматические компоненты bump и normal;
- фоновые поверхности и средние планы.
Лицензирование
Покупка и активация BricksPattern.
У BricksPattern своя страница покупки. После оплаты лицензия появляется в личном кабинете. Активация доступна онлайн через сайт или офлайн по e-mail для изолированных рабочих станций.
