RS-SYSTEMS

REVIT.ClashViewer

Revit-இன் உள்ளேயே நேரடியாக Navisworks மோதல் அறிக்கைகள்

அனைத்து துறை வடிவமைப்பாளர்கள், BIM ஒருங்கிணைப்பாளர்கள் மற்றும் BIM மேலாளர்களுக்கான தீர்வின் முழுமையான விளக்கம்

1. தீர்வின் நோக்கம் மற்றும் முக்கிய பயன்

REVIT.ClashViewer வழங்கும் முக்கிய நன்மை நிபுணரின் நேரத்தைச் சேமிப்பதாகும். அறிக்கையைத் திறக்கும்போது, மோதல்கள் இன்னும் பொருந்துகின்றனவா என்பதைத் தீர்வு சரிபார்த்து, உண்மையான மோதல்களைக் குறிக்காத பின்வரும் பதிவுகளைத் தானாக வடிகட்டி மறைக்கிறது:

• மோதலின் இரு பங்கேற்பாளர்களும் உண்மையில் மாதிரியின் ஒரே கூறாக இருக்கும் தவறான நகல் பதிவுகள்;
• ஏற்கெனவே சரிசெய்யப்பட்டு, கூறுகள் இனி ஒன்றையொன்று குறுக்கிடாத மோதல்கள்;
• ஒன்று அல்லது இரண்டு கூறுகளும் மாதிரியிலிருந்து நீக்கப்பட்ட மோதல்கள்.

இரண்டாவது கூறு இருக்கும் இணைக்கப்பட்ட மாதிரி நினைவகத்திலிருந்து இறக்கப்பட்டிருந்தாலோ, இணைக்கப்படவே இல்லையென்றாலோ, தீர்வு எச்சரிக்கை வழங்கும். இணைப்பு கிடைக்காத நிலை, கூறு நீக்கப்பட்டதாகவோ மோதல் தீர்க்கப்பட்டதாகவோ கருதப்படாது.

இரண்டாவது மாதிரியில் பணிபுரியும் நிபுணருக்குச் சரிசெய்யும் பொறுப்பை ஒப்படைக்கவும், கோப்புகள், திரைப்பிடிப்புகள் மற்றும் பிற ஆவணங்களை இணைத்து விவாதிக்கவும் தீர்வு உதவுகிறது. இதனால் பழைய குறிப்புகளை கைமுறையாகச் சரிபார்ப்பதற்குப் பதிலாக, தற்போதைய சிக்கல்களிலும் அவற்றின் ஒருங்கிணைப்பிலும் நிபுணர் கவனம் செலுத்த முடியும்.

இந்தத் தீர்வு எந்த ஒருங்கிணைப்பு அமைப்புகளுடனும் Navisworks அறிக்கை வடிவங்களுடனும் செயல்படும். தொடர்புடைய உறுப்புகளின் ID-களை வைத்து மோதல்களை வடிகட்டுவதால், ஒவ்வொரு Revit கோப்பையும் தனித்தனியாக ஏற்றுமதி செய்து Navisworks மாதிரி உருவாக்கப்பட்டிருந்தாலும் அல்லது கூட்டமைக்கப்பட்ட மாதிரி ஒரே செயல்பாட்டில் ஏற்றுமதி செய்யப்பட்டிருந்தாலும், பயனர்கள் தமது மாதிரிக்குரிய மோதல்களை மட்டும் காண முடியும். இதனால் BIM நிபுணர் ஒவ்வொரு நிபுணருக்கும் தனி அறிக்கை தயாரிக்க வேண்டியதில்லை; மற்ற துறைகளின் மோதல்களை பயனர்கள் கையால் நீக்க வேண்டியதுமில்லை—ஒவ்வொருவரும் தமது திறந்த மாதிரியின் உறுப்புகள் தொடர்புடைய மோதல்களை மட்டும் எப்போதும் காண்கிறார்கள்.

REVIT.ClashViewer அறிக்கையை எப்போதும் அணுகக்கூடிய dockable Revit பலகையில் திறக்கிறது. வடிவமைப்பாளர் பணிமாதிரியிலேயே இருந்து தேவையான வரியைத் தேர்ந்தெடுத்து “செல்” என்பதை அழுத்துகிறார். தீர்வு 3D காட்சியைத் தயாரித்து, மோதல் பகுதியைச் சுற்றி உள்ளூர் section box-ஐ உருவாக்கி, ID மூலம் உறுப்புகளைப் பொருத்தி, அவற்றைத் தேர்ந்தெடுத்து, தேவையானபோது தற்காலிகமாக தனிமைப்படுத்துகிறது.

இதனால் சிக்கல்களின் பட்டியலைக் கொண்ட வெளிப்புற ஆவணமாக இருந்த Navisworks அறிக்கை, மாதிரிக்குள் செயல்படும் வழிசெலுத்தி ஆகிறது. ஒருங்கிணைப்புகளைத் தேடுதல், ID-களை நகலெடுத்தல் மற்றும் 3D காட்சிகளை கையால் உருவாக்குதல் ஆகியவற்றிற்குப் பதிலாக, மோதலைச் சரிபார்த்து திருத்தக்கூடிய உள்ளூர் பகுதி நிபுணருக்கு உடனடியாக கிடைக்கிறது.

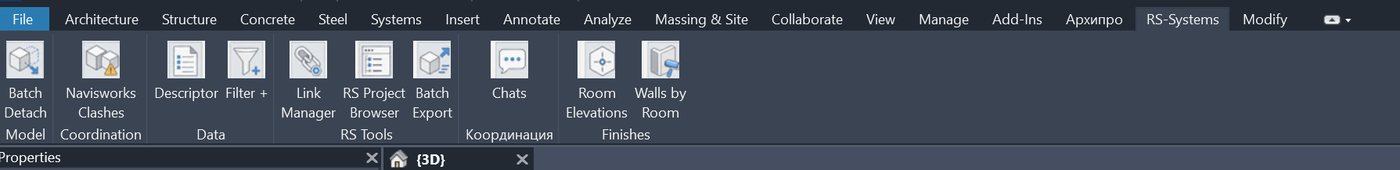

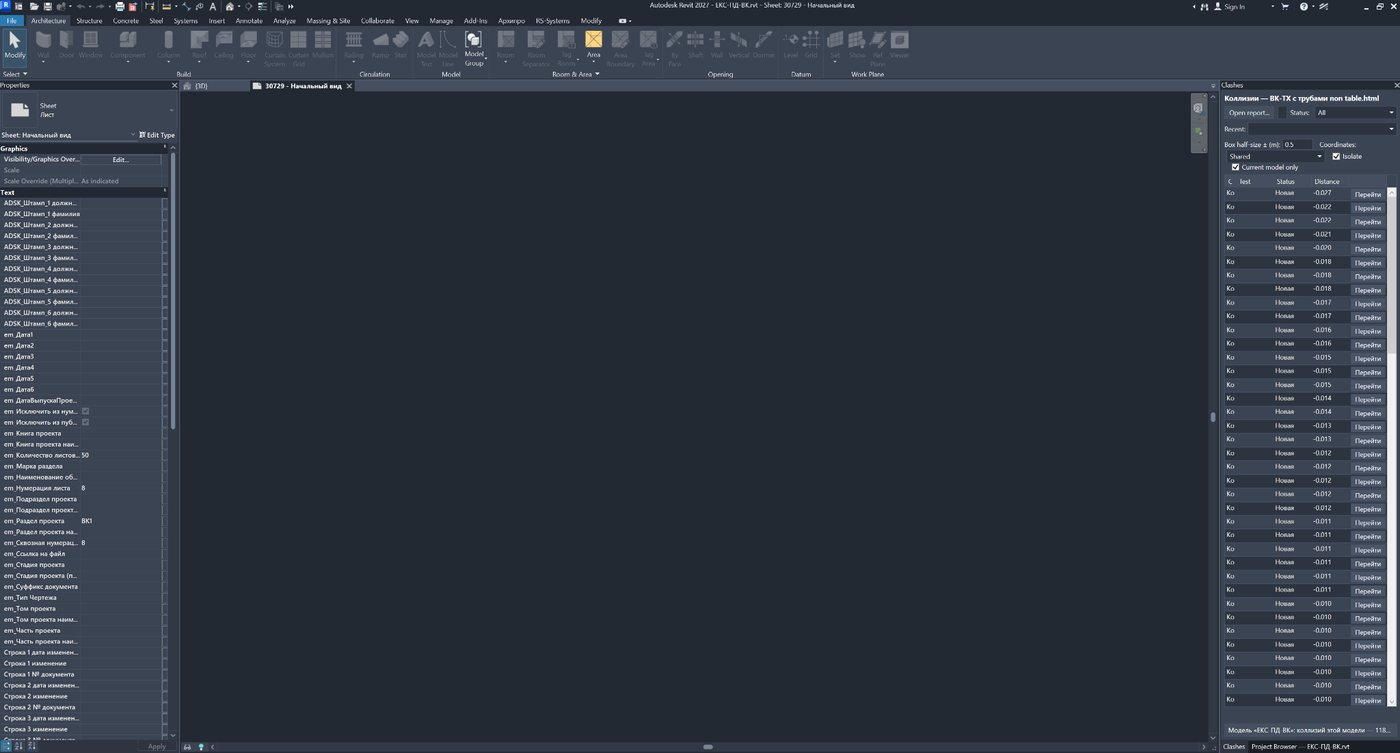

படம் 1. “Navisworks Clashes” கட்டளை RS-Systems தாவலில் அமைந்துள்ளது; அது dockable மோதல் பலகையைத் திறக்கிறது.

2. மோதல் தீர்வு பணிச்சூழல் எவ்வாறு மாறுகிறது

3. ஆதரிக்கப்படும் Navisworks அறிக்கை வடிவங்கள்

தற்போதைய செயலாக்கம் Navisworks Manage உருவாக்கும் முக்கிய அறிக்கை வகைகளைப் படிக்கிறது:

• exchange → clashtest → clashresult அமைப்புடைய XML அறிக்கைகள்;
• பல பணித்தாள்களைக் கொண்ட பணிப்புத்தகங்கள் உட்பட XLSX அறிக்கைகள்; ஒரே கோப்பில் உள்ள தொடர்புடைய அனைத்து தாள்களிலிருந்தும் அறிக்கைத் தரவைத் தீர்வு படித்து செயலாக்குகிறது;
• முடிவுகள் ஒரே அட்டவணையில் தொகுக்கப்படும் அட்டவணை HTML அறிக்கைகள்;
• report/viewpoint வடிவிலான அட்டவணையற்ற HTML அறிக்கைகள்;
• .html அல்லது .htm நீட்டிப்புடைய HTML கோப்புகள்; கோப்பு வகை அதன் உள்ளடக்கத்திலிருந்தும் அடையாளம் காணப்படுகிறது.

சோதனை பெயர், மோதல் பெயர், GUID, நிலை, தூரம், மோதல் புள்ளி, பொருள் ID-கள், layer, உறுப்பு பெயர் மற்றும் வகை, கருத்துகள் மற்றும் பட இணைப்புகள் அறிக்கையிலிருந்து எடுக்கப்படுகின்றன. அறிக்கை கோப்புக்கு சார்பான இடத்தில் உள்ள JPG, JPEG மற்றும் PNG பட இணைப்புகள் ஆதரிக்கப்படுகின்றன.

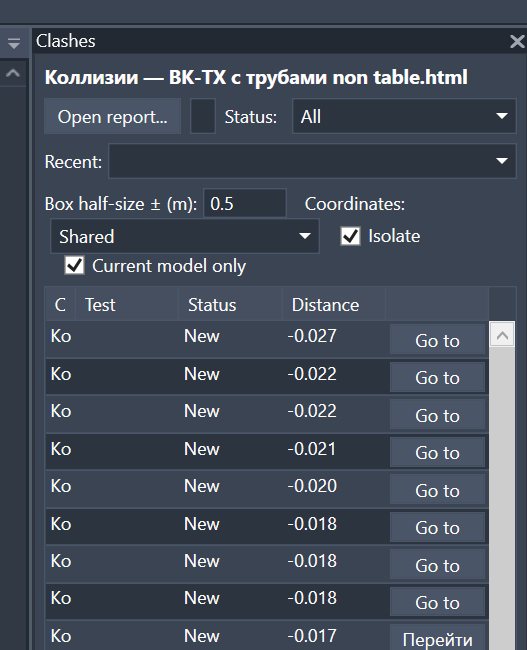

படம் 2. வலதுபுற dockable பலகையில் அறிக்கை திறந்துள்ளது: Revit மாதிரியுடன் சேர்ந்து மோதல் பட்டியல் தொடர்ந்து காணப்படுகிறது.

4. ஒருங்கிணைப்பு அமைப்புகள் மற்றும் அலகுகளுடன் பணிபுரிதல்

பணிப்பகுதியை வரையறுக்க தீர்வு மூன்று முறைகளை வழங்குகிறது. இதனால் வெவ்வேறு NWC ஏற்றுமதி விதிகள் மற்றும் திட்டத்தின் பகிரப்பட்ட ஒருங்கிணைப்பு அமைப்புகளுடன் ஒரே கருவியைப் பயன்படுத்த முடியும்.

XML அறிக்கைகளில் பதிவு செய்யப்பட்ட அலகுகள்—மீட்டர், மில்லிமீட்டர், சென்டிமீட்டர், அடி மற்றும் அங்குலம்—குறியீட்டால் கணக்கில் கொள்ளப்படுகின்றன. HTML அறிக்கைகளில் தற்போதைய பதிப்பு மீட்டரை முன்னிருப்பாகக் கருதுகிறது.

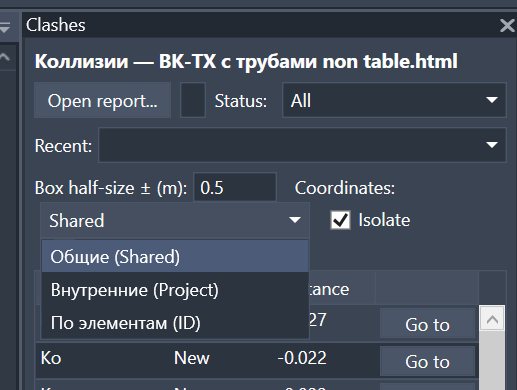

படம் 3. முறைத் தேர்வு: பகிரப்பட்ட ஒருங்கிணைப்புகள், உள் ஒருங்கிணைப்புகள் அல்லது உறுப்புகள் மற்றும் அவற்றின் ID-களிலிருந்து உருவாக்குதல்.

5. திறந்த மாதிரியில் உறுப்புகளின் ID-களைப் பயன்படுத்தி மோதல்களை வடிகட்டுதல்

தீர்வின் முக்கிய அம்சம் “தற்போதைய மாதிரி மட்டும்” தேர்வுப்பெட்டி. அறிக்கை ஏற்றப்பட்டதும், பிளகின் ஒவ்வொரு மோதல் பொருளையும் சரிபார்த்து, அறிக்கையில் குறிப்பிடப்பட்ட எண் ID கொண்ட உறுப்பை திறந்த Revit ஆவணத்தில் கண்டுபிடிக்க முயல்கிறது. அதன் பொருட்களில் குறைந்தது ஒன்று ஹோஸ்ட் ஆவணத்தில் கிடைத்தால், அந்த மோதல் தற்போதைய மாதிரிக்குரியது.

வடிகட்டல் NWC பெயர், மாதிரி பெயர், சோதனை பெயர் அல்லது BIM ஒருங்கிணைப்பாளர் Navisworks கோப்பை எவ்வாறு தொகுத்தார் என்பதைக் கொண்டில்லை. அளவுகோல் Navisworks பொருள் தரவுகளில் சேமித்த ElementId ஆகும்.

திறந்த மாதிரியில் எந்த மோதலும் கிடைக்காவிட்டால், தீர்வு பயனரை வெற்று அட்டவணையுடன் விடாது: வடிகட்டி தானாக நீக்கப்பட்டு, அனைத்து முடிவுகளும் காட்டப்பட்டு, ID பொருந்தாமை இருக்கலாம் அல்லது அறிக்கை வேறு மாதிரிக்குரியது என்பதைக் குறிக்கும் எச்சரிக்கை காட்டப்படும்.

படம் 4. “தற்போதைய மாதிரி மட்டும்” வடிகட்டி, ஒருங்கிணைப்பு முறை, தனிமைப்படுத்தல் மற்றும் அறிக்கையின் முதல் வரிகள்.

6. ஹோஸ்ட் மாதிரி மற்றும் இணைக்கப்பட்ட கோப்புகளில் உறுப்புகளைப் பொருத்துதல்

ஒரு மோதலுக்குச் செல்லும் போது, ஒவ்வொரு ID-யும் முதலில் செயலில் உள்ள ஹோஸ்ட் மாதிரியில் சரிபார்க்கப்படுகிறது. அங்கு உறுப்பு கிடைக்காவிட்டால், ஏற்றப்பட்ட அனைத்து இணைக்கப்பட்ட Revit மாதிரிகளிலும் தேடப்படுகிறது. இதனால் பிளகின் தனிப்பட்ட துறை கோப்பிலும் இணைப்புகள் கொண்ட கூட்டமைக்கப்பட்ட ஒருங்கிணைப்பு மாதிரியிலும் செயல்பட முடியும்.

• ஹோஸ்ட் மாதிரி உறுப்புகள் நேரடியாகத் தேர்ந்தெடுக்கப்படுகின்றன.
• இணைப்புக்குள் பொருள் கிடைத்தால், தொடர்புடைய RevitLinkInstance தேர்ந்தெடுக்கப்பட்டு தனிமைப்படுத்தப்படுகிறது.
• ஏற்றப்படாத இணைப்புகளில் தேடப்படாது.
• வடிவியல் category இல்லாத சேவை உறுப்புகள் மற்றும் வகைகள் மோதல் பொருட்களாகக் கருதப்படாது.

7. Revit-இல் மோதல் இருப்பிடத்திற்குச் செல்லுதல்

வரியிலுள்ள “செல்” பொத்தானை அழுத்தியோ அல்லது மோதல் வரியை இருமுறை கிளிக் செய்தோ வழிசெலுத்தலாம். தீர்வு பின்வரும் வரிசையில் செயல்படுகிறது:

1. செயலில் உள்ள 3D காட்சியைப் பயன்படுத்துகிறது. தற்போதைய காட்சி 3D அல்லையெனில், முதல் பொருத்தமான அச்சிடக்கூடிய 3D காட்சிக்கு மாற முயல்கிறது.

2. அறிக்கை பொருட்களை ஹோஸ்ட் மாதிரி மற்றும் ஏற்றப்பட்ட இணைப்புகளிலுள்ள உறுப்புகளுடன் பொருத்துகிறது.

3. தேர்ந்தெடுக்கப்பட்ட ஒருங்கிணைப்பு முறைக்கு ஏற்ப பணிப்பகுதியின் மையத்தை நிர்ணயிக்கிறது.

4. section box-ஐ இயக்கி அதன் எல்லைகளை அமைக்கிறது.

5. கண்டறியப்பட்ட உறுப்புகள் அல்லது link instance-களைத் தேர்ந்தெடுக்கிறது.

6. தேர்வுப்பெட்டியின் நிலைக்கு ஏற்ப தற்காலிக தனிமைப்படுத்தலை இயக்குகிறது அல்லது மீட்டமைக்கிறது.

7. section box எல்லைகளுக்குத் தீர்மானிக்கப்பட்ட zoom செய்கிறது.

பயனர் முழு மாதிரியின் பொதுவான 3D காட்சியிலல்லாமல், உடனடியாக வரையறுக்கப்பட்ட ஒரு அளவிற்குள் செல்கிறார். பெரிய திட்டங்களில் இது மிகவும் முக்கியம்; தொலைவில் உள்ள வடிவியல் அல்லது தவறாக அமைந்த இணைப்பினால் வழக்கமான Zoom to Fit தேவையான பகுதியை கிட்டத்தட்ட காண முடியாத அளவிற்கு சிறிதாக்கக்கூடும்.

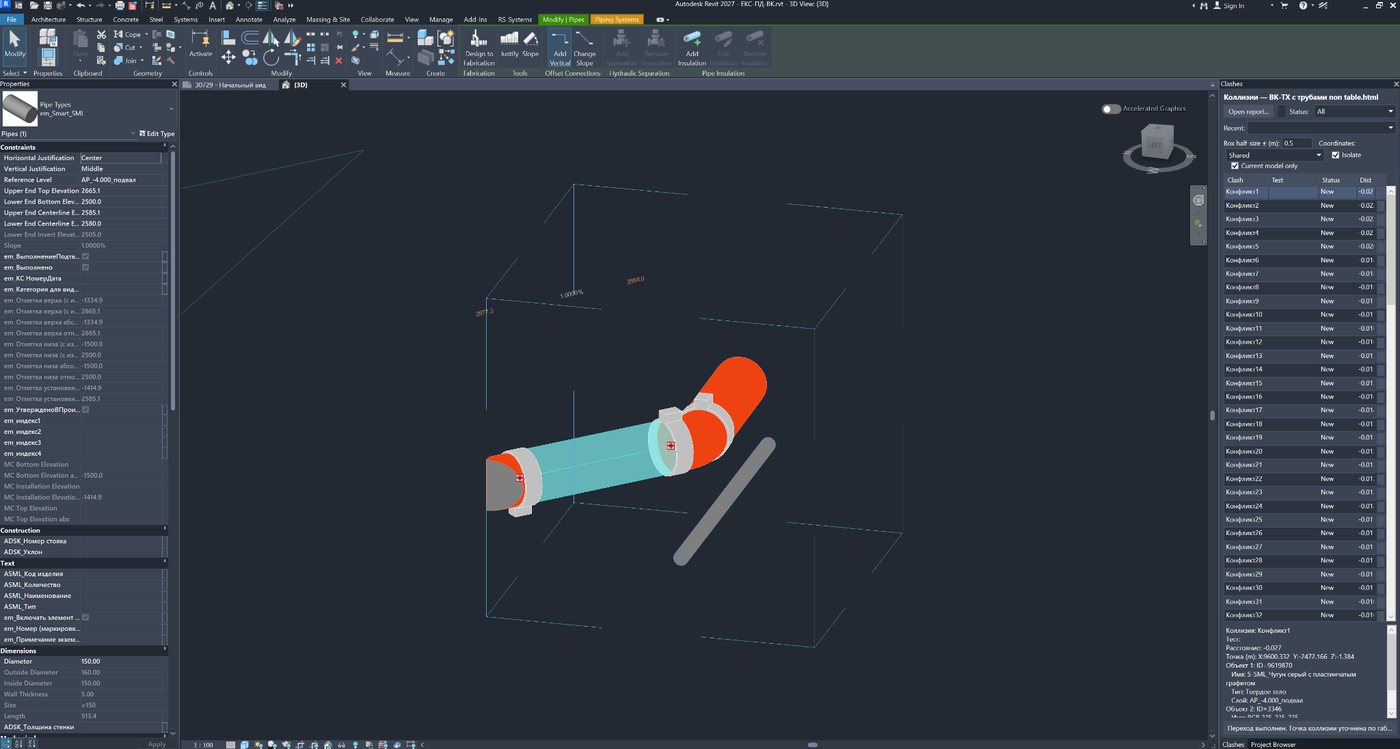

படம் 5. வழிசெலுத்தல் முடிவு: உள்ளூர் section box, தேர்ந்தெடுக்கப்பட்ட கண்டறியப்பட்ட உறுப்புகள், மற்றும் விருப்பத்தேர்வாக தற்காலிகமாக தனிமைப்படுத்தப்பட்ட மீதமுள்ள மாதிரி.

8. Section Box, புள்ளி துல்லியப்படுத்தல் மற்றும் பணிப்பகுதி அளவு

பணிப்பகுதி அளவு மீட்டரில் ஒரு கன சதுரத்தின் அரைஅளவாக குறிப்பிடப்படுகிறது. 0.5 என்ற மதிப்பு ஒவ்வொரு அச்சிலும் ±0.5 m இடைவெளியுள்ள கனத்தை குறிக்கிறது. பெரிய கட்டிட சேவை அமைப்புகளுக்கு இதை அதிகரிக்கலாம்; நெருக்கமான சந்திப்புகளுக்கு குறைக்கலாம்.

Shared மற்றும் Project முறைகளில் பிளகின் Navisworks ஒருங்கிணைப்பை கண்மூடித்தனமாக நம்பாது. ஹோஸ்ட் மாதிரி உறுப்புகள் ID மூலம் கிடைத்தால், அவற்றின் எல்லைகளைப் பயன்படுத்தி அறிக்கை புள்ளி துல்லியப்படுத்தப்படுகிறது: இரண்டு bounding box-களின் சந்திப்பை நோக்கி இழுக்கப்படுகிறது; சந்திப்பு இல்லையெனில் உறுப்புகளின் கூட்டு பகுதிக்குச் செலுத்தப்படுகிறது. இந்த முறை கூட்டமைக்கப்பட்ட மாதிரி மற்றும் திறந்த துறை மாதிரி இடையிலான நிலையான இடமாற்றத்தை ஈடு செய்கிறது.

“By Elements (ID)” முறையில், குறிப்பிட்ட இடைவெளியுடன் கண்டறியப்பட்ட உறுப்புகளின் எல்லைகளைச் சுற்றியே box நேரடியாக உருவாக்கப்படுகிறது. ஹோஸ்ட் உறுப்புகள் கிடைக்காவிட்டாலும் அறிக்கையில் ஒரு புள்ளி இருந்தால், ஒருங்கிணைப்பு அடிப்படையிலான வழிசெலுத்தல் fallback ஆகப் பயன்படுத்தப்படுகிறது.

9. உறுப்புத் தேர்வு மற்றும் தற்காலிக தனிமைப்படுத்தல்

“தனிமைப்படுத்து” தேர்வுப்பெட்டி செயலில் உள்ள 3D காட்சியின் தற்காலிக Hide/Isolate முறையை கட்டுப்படுத்துகிறது. அது இயக்கப்பட்டிருக்கும்போது, வேறு வரியைத் தேர்ந்தெடுத்தவுடன் தனிமைப்படுத்தல் உடனடியாகப் புதுப்பிக்கப்படுகிறது—வடிவமைப்பாளர் ஒவ்வொரு முறையும் தனி கட்டளையை இயக்க வேண்டியதில்லை.

• ஹோஸ்ட் மாதிரி உறுப்புகள் நேரடியாகத் தேர்ந்தெடுக்கப்பட்டு தனிமைப்படுத்தப்படுகின்றன.
• இணைக்கப்பட்ட மாதிரிக்குள் உள்ள பொருட்களுக்கு தொடர்புடைய link instance தனிமைப்படுத்தப்படுகிறது.
• தேர்வுப்பெட்டியை அணைத்தால் தற்காலிக தனிமைப்படுத்தல் நிறுத்தப்படும்; ஆனால் section box தொடரும்.
• தேர்வுப்பெட்டியின் நிலை நினைவில் வைக்கப்பட்டு அடுத்த தொடக்கத்திலும் பயன்படுத்தப்படுகிறது.

நெருக்கமான கட்டிட சேவை சந்திப்புகளைச் சரிசெய்வதற்கு இந்த முறை வசதியானது: மோதலில் பங்கேற்கும் உறுப்புகள் மட்டும் சாளரத்தில் இருக்கும்; அதேசமயம் வடிவமைப்பாளர் தனிமைப்படுத்தலை விரைவாக அணைத்து, உள்ளூர் section box பகுதியை இழக்காமல் சுற்றுப்புறத்தைப் பார்க்கலாம்.

தேர்ந்தெடுக்கப்பட்ட மோதலின் விவரங்கள் மற்றும் தனிமைப்படுத்தல் செய்யப்பட்டதைக் கூறும் செய்தி.	உள்ளூர் section box-இல் தனிமைப்படுத்தப்பட்ட மாதிரி பகுதி.

10. நிலைகள், தேடல் மற்றும் செயல்பாட்டு வடிகட்டல்

அறிக்கையை Navisworks-இன் வழக்கமான நிலைகளின்படி வடிகட்டலாம்: அனைத்தும், புதியவை, செயலில் உள்ளவை, தீர்க்கப்பட்டவை, அங்கீகரிக்கப்பட்டவை மற்றும் மதிப்பாய்வு செய்யப்பட்டவை. ரஷ்ய மற்றும் ஆங்கில HTML அறிக்கைகளிலுள்ள நிலைகள் ஒரே உள் அமைப்பாகச் சீரமைக்கப்படுகின்றன.

தேடல் புலம் மோதல் பெயரை மட்டும் சரிபார்க்காது. தேடல் பின்வருவனையும் உள்ளடக்கும்:

• மோதல் பெயர்;
• பங்கேற்கும் பொருட்களின் சுருக்கமான விளக்கம்;
• உறுப்பு ID-கள்;
• உறுப்பு பெயர் மற்றும் வகை;
• அறிக்கையிலுள்ள layer.

நிலை வடிகட்டி, தேடல் மற்றும் “தற்போதைய மாதிரி மட்டும்” ஆகியவை ஒரே நேரத்தில் செயல்படும். உதாரணமாக, ஒரு பொறியாளர் தமது மாதிரியிலுள்ள புதிய மோதல்களை மட்டும் காட்டி, பின்னர் குறிப்பிட்ட riser, உபகரண வகை அல்லது ID சம்பந்தமான மோதல்களைத் தேடலாம்.

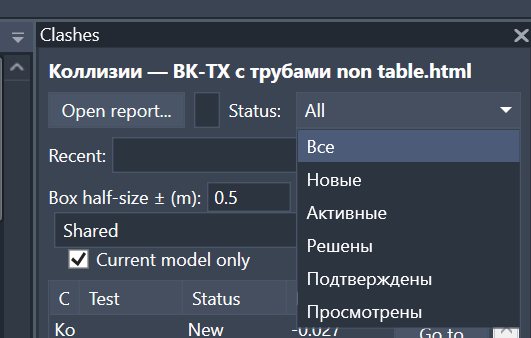

படம் 6. நிலை வடிகட்டல்: புதிய, செயலில் உள்ள, தீர்க்கப்பட்ட, அங்கீகரிக்கப்பட்ட மற்றும் மதிப்பாய்வு செய்யப்பட்ட மோதல்கள்.

11. தீர்க்கப்பட்ட மோதல்களை தானாக கண்டறிதல்

• மோதலின் இரு பங்கேற்பாளர்களும் உண்மையில் மாதிரியின் ஒரே கூறாக இருக்கும் தவறான நகல் பதிவுகள்;
• ஏற்கெனவே சரிசெய்யப்பட்டு, கூறுகள் இனி ஒன்றையொன்று குறுக்கிடாத மோதல்கள்;
• ஒன்று அல்லது இரண்டு கூறுகளும் மாதிரியிலிருந்து நீக்கப்பட்ட மோதல்கள்.

இரண்டாவது கூறு இருக்கும் இணைக்கப்பட்ட மாதிரி நினைவகத்திலிருந்து இறக்கப்பட்டிருந்தாலோ, இணைக்கப்படவே இல்லையென்றாலோ, தீர்வு எச்சரிக்கை வழங்கும். இணைப்பு கிடைக்காத நிலை, கூறு நீக்கப்பட்டதாகவோ மோதல் தீர்க்கப்பட்டதாகவோ கருதப்படாது.

12. விவரங்கள், ஸ்னாப்ஷாட்கள், கருத்துகள் மற்றும் அட்டவணை நெடுவரிசைகள்

ஒரு வரி தேர்ந்தெடுக்கப்பட்டதும், பலகையின் கீழ்ப்பகுதி மோதல் தரவை காட்டுகிறது: பெயர், சோதனை, தூரம், ஒருங்கிணைப்பு, ஒவ்வொரு பொருளின் ID, பெயர், வகை மற்றும் layer. அறிக்கையில் இணைக்கப்பட்ட snapshot இருந்தும், குறிப்பிட்ட சார்புப் பாதையில் கோப்பு கிடைத்தாலும், மூலக் கோப்பை lock செய்யாமல் அது preview-இல் ஏற்றப்படுகிறது.

அட்டவணை முன்னிருப்பாகச் சுருக்கமாக இருக்கும்; ஆனால் header context menu மூலம் கூடுதல் நெடுவரிசைகளை இயக்கலாம்:

• சோதனை;
• நிலை;
• தூரம்;
• புள்ளி;
• பொருட்கள்;
• கருத்து.

தேர்ந்தெடுக்கப்பட்ட நெடுவரிசைகள் பயனர் அமைப்புகளில் சேமிக்கப்படுகின்றன. இதனால் வடிவமைப்பாளர் குறைந்தபட்சப் பட்டியலை வைத்திருக்கலாம்; BIM ஒருங்கிணைப்பாளர் அறிக்கை பகுப்பாய்வுக்காக சோதனை, நிலை, தூரம் மற்றும் கருத்து நெடுவரிசைகளை இயக்கலாம்.

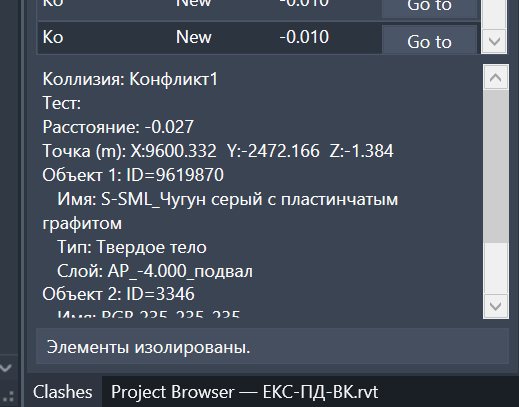

படம் 7. தேர்ந்தெடுக்கப்பட்ட மோதலுக்கான விரிவான அட்டை: இரு பொருட்களின் ஒருங்கிணைப்பு, ID, பெயர், வகை மற்றும் layer.

13. அறிக்கை வரலாறு மற்றும் தனிப்பட்ட அமைப்புகள்

பிளகின் சமீபத்தில் திறந்த அதிகபட்சம் 12 அறிக்கைகளின் பட்டியலைச் சேமிக்கிறது. கோப்பு தேர்வு உரையாடலுக்கு திரும்பாமல் drop-down பட்டியலிலிருந்து தேவையான XML அல்லது HTML கோப்பை மீண்டும் திறக்கலாம்.

ஒவ்வொரு பயனருக்கும் பின்வருவன சேமிக்கப்படுகின்றன:

• section box அளவு;
• ஒருங்கிணைப்பு முறை;
• முன்னிருப்பு தனிமைப்படுத்தல் நிலை;
• “தற்போதைய மாதிரி மட்டும்” வடிகட்டியின் நிலை;
• காட்டப்படும் நெடுவரிசைகளின் தொகுப்பு;
• சமீபத்திய அறிக்கைகளின் வரலாறு.

அமைப்புகளும் வரலாறும் Revit பதிப்பின்படி தனித்தனியாக வைக்கப்படுகின்றன. Revit 2021 மற்றும் Revit 2027-க்கு பயனர் கலப்பில்லாமல் வேறு வேறு பணியமைப்புகளை வைத்திருக்கலாம்.

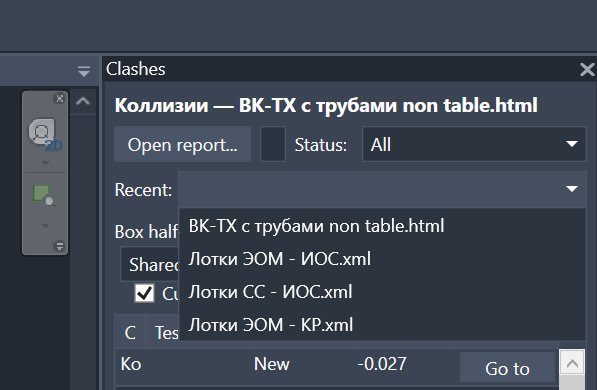

படம் 8. சமீபத்தில் திறந்த அறிக்கைகளின் பட்டியல் மோதல் தொகுப்புகளுக்கிடையே விரைவாக மாற உதவுகிறது.

14. வடிவமைப்பாளருக்கான நடைமுறை பணிச்சூழல்

1. உருவாக்கப்பட்டிருந்தால், படக் கோப்புறையுடன் பகிரப்பட்ட Navisworks XML அல்லது HTML அறிக்கையைப் பெறுங்கள்.

2. உங்கள் பணிக்கான Revit மாதிரியைத் திறந்து, RS-Systems தாவலிலிருந்து “Navisworks Clashes” கட்டளையைத் தொடங்குங்கள்.

3. அறிக்கையைத் திறக்கவும். “தற்போதைய மாதிரி மட்டும்” தேர்வுப்பெட்டியை இயக்கியபடி வைத்திருக்கவும்.

4. ஒருங்கிணைப்பு முறையைத் தேர்ந்தெடுக்கவும். Shared முறையில் தொடங்க பரிந்துரைக்கப்படுகிறது; ஒருங்கிணைப்புகள் பொருந்தாவிட்டால் Project அல்லது “By Elements (ID)” பயன்படுத்தவும்.

5. தேவையெனில் புதிய அல்லது செயலில் உள்ள மோதல்களை வடிகட்டி தேடலைப் பயன்படுத்தவும்.

6. “தனிமைப்படுத்து” என்பதை இயக்கி ஒவ்வொரு வரியிலும் “செல்” என்பதை அழுத்தவும்.

7. மாதிரியைச் சரிசெய்து அடுத்த மோதலுக்குத் தொடர்ச்சியாக நகரவும்.

8. புதுப்பிக்கப்பட்ட மாதிரியை வெளியிட்ட பிறகு, மீண்டும் clash test செய்ய BIM ஒருங்கிணைப்பாளருக்கு அனுப்பவும்.

15. BIM நிபுணருக்கான நடைமுறை பணிச்சூழல்

ஒவ்வொரு துறைக்கும் தனிக் கோப்புகள் தயாரிப்பதற்குப் பதிலாக BIM நிபுணர் ஒரே அறிக்கை உருவாக்கும் செயல்முறையை பராமரிக்கலாம்.

1. அனைத்து மாதிரிகளுக்கும் துறைகளுக்கும் Navisworks-இல் பொதுவான clash test தொகுப்பை உருவாக்கவும்.

2. பொருள் அடையாளங்களுடன் அறிக்கையை XML அல்லது HTML-க்கு ஏற்றுமதி செய்யவும்; தேவைப்பட்டால் snapshot-களும் கருத்துகளும் சேர்க்கவும்.

3. அதே தொகுப்பை அனைத்து திட்ட பங்கேற்பாளர்களுக்கும் விநியோகிக்கவும்.

4. திட்டத்திற்கான பரிந்துரைக்கப்பட்ட ஒருங்கிணைப்பு முறையையும் நிலையான section box அளவையும் நிர்ணயிக்கவும்.

5. புதுப்பிக்கப்பட்ட மாதிரிகளைப் பெற்று, திருத்தச் சுற்றுக்குப் பிறகு புதிய Navisworks clash test இயக்கவும்.

இதன் விளைவாக, பகிரப்பட்ட அறிக்கையின் தரத்துக்கும் மீண்டும் செய்யப்படும் வடிவியல் சரிபார்ப்புக்கும் BIM ஒருங்கிணைப்பாளர் பொறுப்பாகிறார்; வடிவமைப்பாளர்கள் தங்கள் கோப்புகளிலேயே தமக்கான பணிமோதல் தொகுப்பைப் பெறுகின்றனர்.

16. தற்போதைய பதிப்பின் வரம்புகள் மற்றும் முக்கிய அம்சங்கள்

• தீர்வு அறிக்கையைப் படிக்கிறது; ஆனால் மாற்றப்பட்ட நிலைகளை Navisworks-க்கு மீண்டும் எழுதாது மற்றும் இருவழி ஒத்திசைவை வழங்காது.

கிடைக்கக்கூடிய மாதிரிகளின் தற்போதைய நிலையின் அடிப்படையில் அறிக்கைப் பதிவுகளின் பொருத்தத்தைத் தீர்வு சரிபார்க்கிறது; கூறுகள் உள்ளனவா, அவை இன்னும் ஒன்றையொன்று குறுக்கிடுகின்றனவா என்பதும் இதில் அடங்கும். புதுப்பிக்கப்பட்ட மாதிரிகளின் இறுதி ஒருங்கிணைப்புச் சரிபார்ப்பு Navisworks-இல் புதிய மோதல் சோதனையை இயக்குவதன் மூலம் செய்யப்படுகிறது.

• மாதிரி வடிகட்டல் அறிக்கையில் சேமிக்கப்பட்டுள்ள எண் ElementId-ஐ சார்ந்தது. அறிக்கையில் ID-கள் இல்லையெனில் அல்லது பொருள் மீண்டும் உருவாக்கப்பட்டபின் ID மாறியிருந்தால், பொருத்துதல் இயலாது.
• இணைக்கப்பட்ட கோப்புகளுக்குள் தேடல் ஏற்றப்பட்ட இணைப்புகளிலேயே செய்யப்படுகிறது.
• இணைப்புக்குள் உள்ள பொருளுக்கு, Revit அந்த link instance-ஐத் தேர்ந்தெடுத்து தனிமைப்படுத்த அனுமதிக்கிறது; உள்ளடங்கிய உறுப்பை தனி host object ஆக அவசியமாக அல்ல.
• “By Elements (ID)” box உருவாக்கும் முறை கண்டறியப்பட்ட ஹோஸ்ட் மாதிரி உறுப்புகளின் எல்லைகளைப் பயன்படுத்துகிறது; அவை இல்லையெனில் ஒருங்கிணைப்பு அடிப்படையிலான வழிசெலுத்தல் fallback ஆகப் பயன்படுத்தப்படுகிறது.
• வழிசெலுத்தலுக்கு பொருத்தமான 3D காட்சி தேவை. அத்தகைய காட்சி இல்லையெனில், ஒன்று உருவாக்கப்படவோ திறக்கப்படவோ வேண்டும்.
• HTML parser குறியீட்டில் செயல்படுத்தப்பட்ட அட்டவணை மற்றும் அட்டவணையற்ற Navisworks அமைப்புகளை இலக்காகக் கொள்கிறது; பெரிதும் மாற்றப்பட்ட third-party HTML அடையாளம் காணப்படாமல் இருக்கலாம்.

17. இணக்கத்தன்மை, தீம் மற்றும் இடைமுக மொழிகள்

திட்டத்தில் Revit 2021–2027 க்கான build-கள் உள்ளன. Revit 2021–2024 .NET Framework 4.8-ஐ, Revit 2025–2026 .NET 8-ஐ, Revit 2027 .NET 10-ஐ பயன்படுத்துகிறது.

dockable பலகை Revit-இன் light மற்றும் dark theme-களுக்கு தானாக ஏற்படுகிறது. இடைமுகம் Revit மொழிக்கு ஏற்ப உள்ளூர்மயமாக்கப்பட்டுள்ளது; ரஷ்யம், ஆங்கிலம், ஜெர்மன், பிரெஞ்சு, ஸ்பானிஷ், இத்தாலியன், போலிஷ், செக், போர்ச்சுகீஸ், ஜப்பானீஸ், கொரியன் மற்றும் சீனம் உள்ளிட்ட 16 இடைமுக மொழிகளுக்கான வளங்கள் அடங்கும்.

பலகையை Project Browser அல்லது Properties அருகில் dock செய்யலாம்; மாதிரியைச் சரிசெய்யும் போது மோதல் பட்டியல் எப்போதும் காணப்படுமாறு வைத்திருக்கலாம்.

18. பயன்கள் மற்றும் முடிவு

REVIT.ClashViewer, Navisworks-இல் மாதிரி சரிபார்ப்புக்கும் Revit-இல் சிக்கல் திருத்தத்திற்கும் இடையிலான இடைவெளியை நிரப்புகிறது. இது வடிவியல் clash testing கருவியாக Navisworks Manage-ஐ மாற்றாது; அதன் அறிக்கையை ஒவ்வொரு வடிவமைப்பாளருக்கும் வசதியான பணிக்கருவியாக மாற்றுகிறது.

திட்டக் குழுவிற்கான முக்கிய பயன்: BIM நிபுணர் ஒரு உயர்தர பகிரப்பட்ட அறிக்கையை உருவாக்குகிறார்; ஒவ்வொரு பங்கேற்பாளரும் கூடுதல் கையடக்க வரிசைப்படுத்தல் இல்லாமல் அதிலிருந்து தமக்கான தனிப்பட்ட மோதல் தொகுப்பைப் பெறுகிறார். வடிவமைப்பாளர்கள் சிக்கலைத் தேடுவதிலும் காட்சியைத் தயாரிப்பதிலும் அல்ல, மாதிரியைச் சரிசெய்வதிலேயே நேரம் செலவிடுகின்றனர்.
