Revit.Descriptor — KI-Verarbeitung parametrischer Modelldaten

Abbildung 1 — Revit.Descriptor: KI-Verarbeitung parametrischer Modelldaten.

Konvertieren Sie die Daten des Revit-Modells in eine kompakte Tabellenform und verarbeiten Sie sie mit KI in einem normalen Browser- oder Desktop-Chat — ohne den umfangreichen Modellkontext ständig über einen MCP-Server zu übertragen.

• Überführt Element- und Parameterdaten in eine kompakte tabellarische Darstellung.
• Reduziert den Kontextumfang, den Tokenverbrauch und die Kosten der KI-Verarbeitung.
• Ermöglicht es, parametrische Daten mithilfe von KI in großen Mengen zu prüfen, zuzuordnen und zu befüllen.
• Arbeitet mit der Informationsschicht des Modells und ist nicht zum Ändern der Geometrie vorgesehen.

Benutzeroberfläche und Vorbereitung tabellarischer Daten

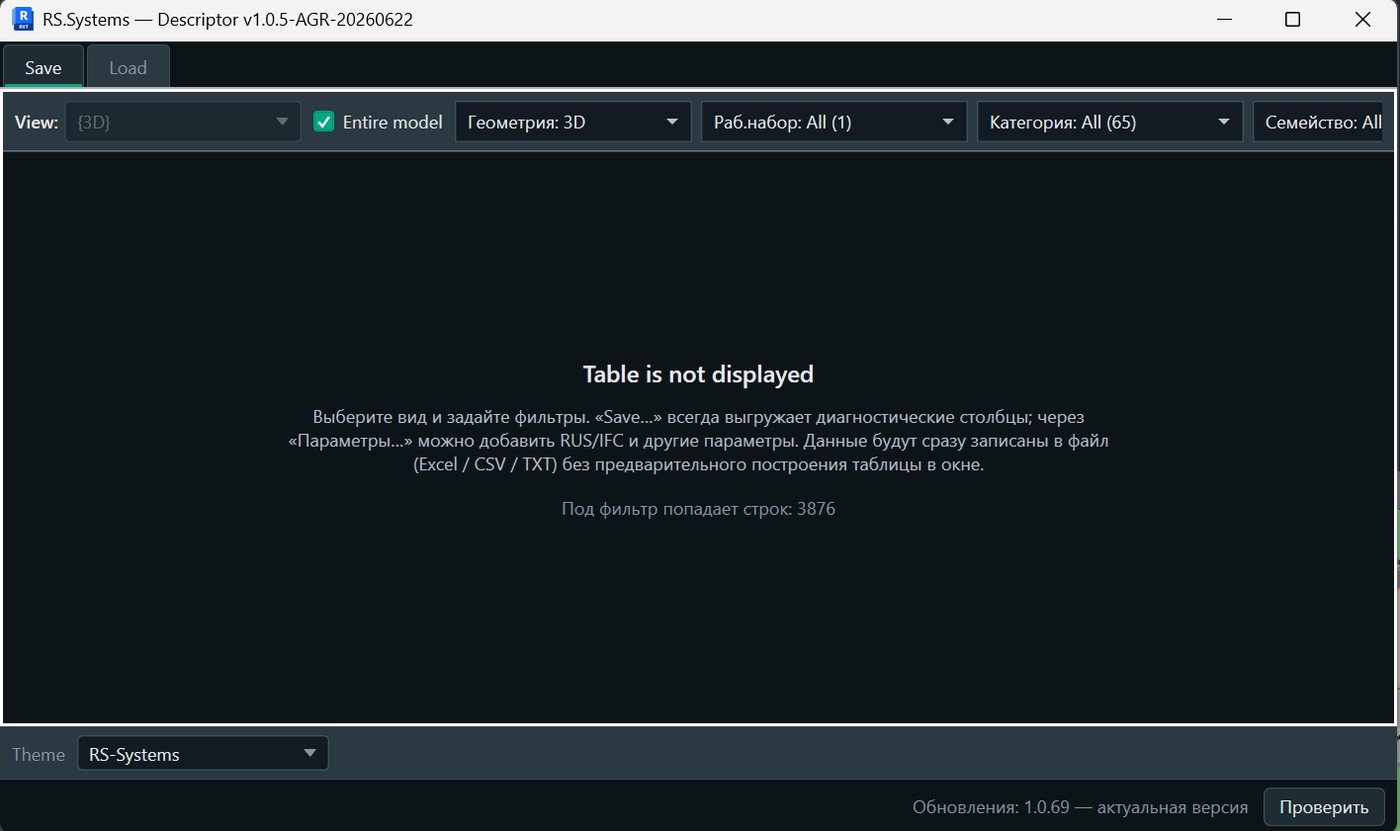

Abbildung 2 — Hauptfenster von Revit.Descriptor und Filterbereich des Modells.

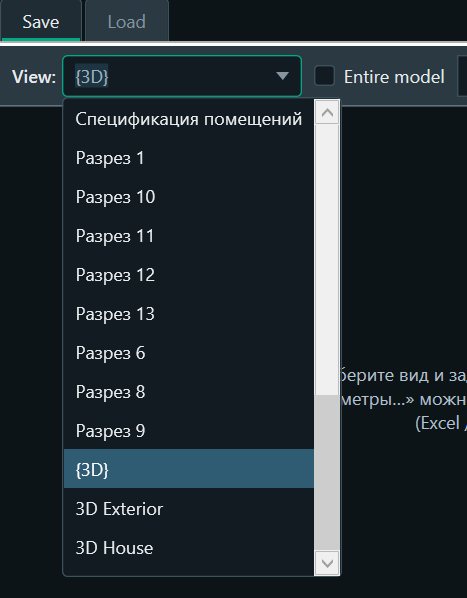

Abbildung 3 — Auswahl einer Revit-Ansicht zur Bildung des Datensatzes.

Abbildung 4 — Filter nach Geometrietyp.

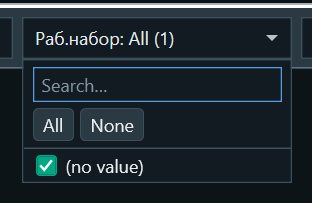

Abbildung 5 — Filter nach Bearbeitungsbereichen.

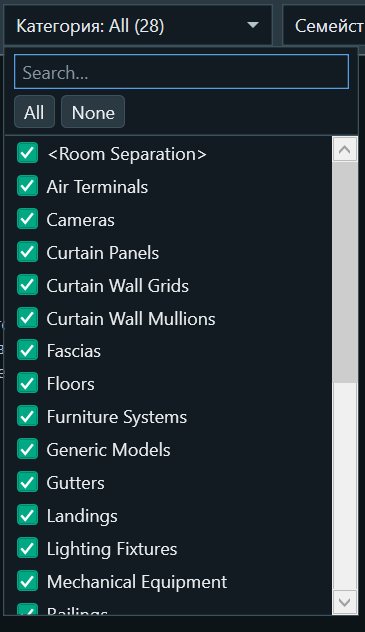

Abbildung 6 — Auswahl der Elementkategorien.

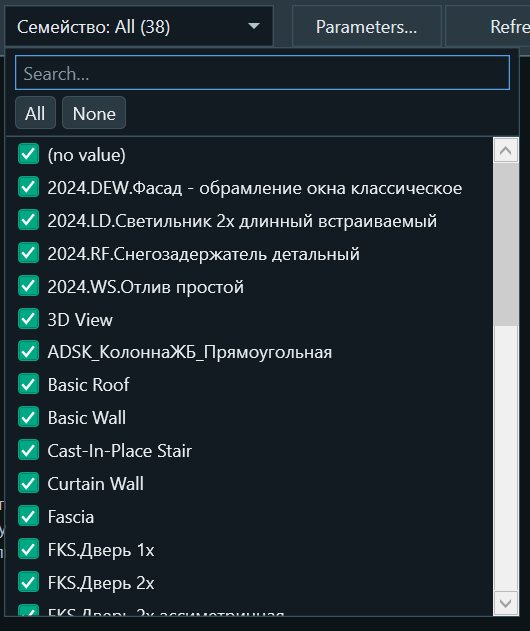

Abbildung 7 — Auswahl der Familien.

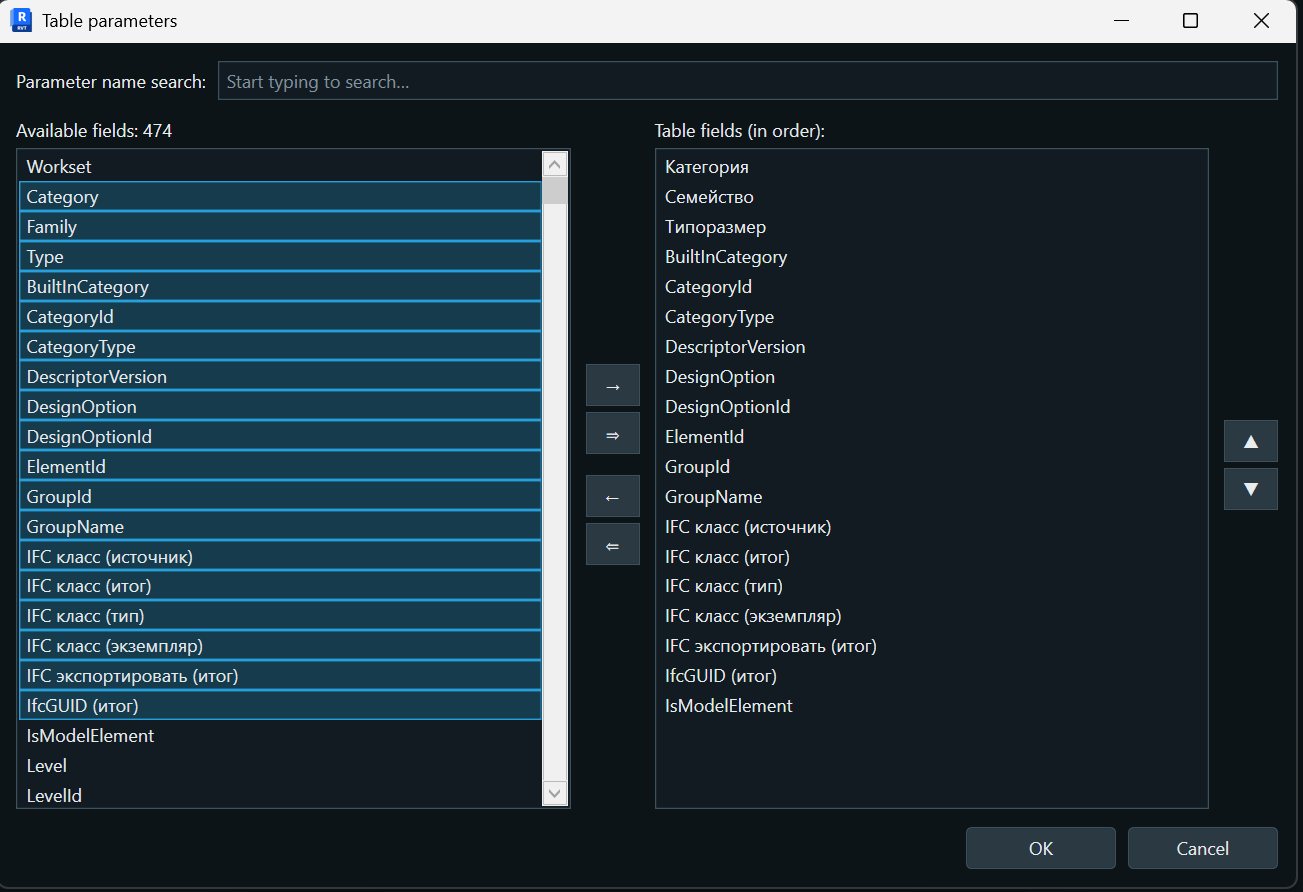

Abbildung 8 — Konfiguration der in die exportierte Tabelle aufzunehmenden Parameter.

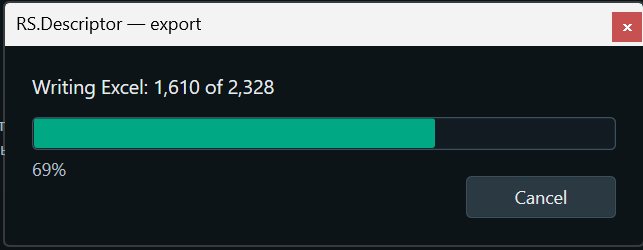

Abbildung 9 — Fortschritt der Excel-Dateierstellung.

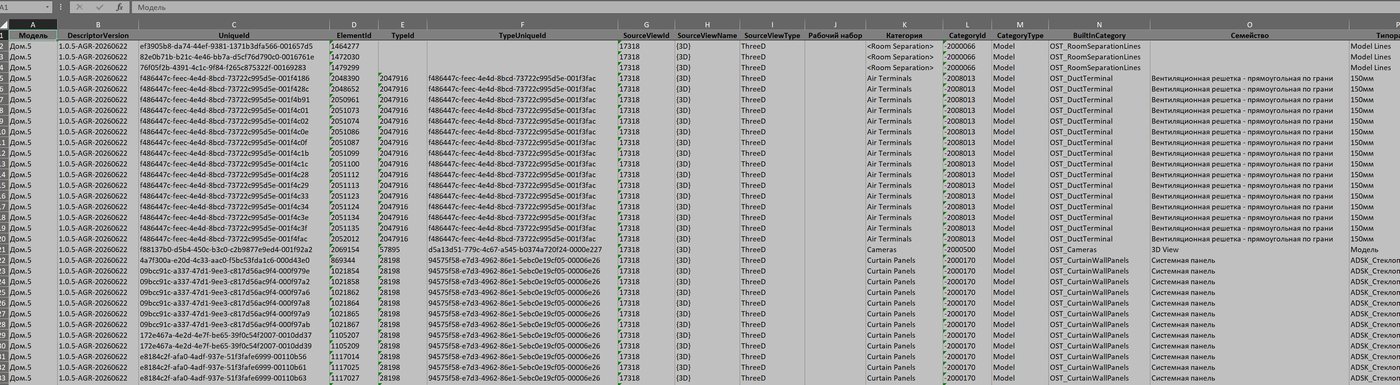

Abbildung 10 — Ergebnis des Exports der Modelldaten in Tabellenform.

Wozu es dient

Alternative zur tokenintensiven direkten Arbeit über MCP

MCP-Server ermöglichen der KI die direkte Interaktion mit einer Anwendung und einem Modell. In komplexen BIM-Szenarien kann diese Interaktion jedoch die Übertragung großer Kontextmengen und zahlreiche Zwischenabfragen erfordern. Dadurch steigen Tokenverbrauch, Verarbeitungszeit und Betriebskosten. Revit.Descriptor verfolgt einen anderen Ansatz: Die benötigten Modelldaten werden in einer kompakten Tabellenform dargestellt, die für die jeweilige Aufgabe ausreicht.

Kompakte Darstellung des Modells

Anstatt der KI die gesamte Modellstruktur oder eine lange Folge von Befehlen zu übergeben, gelangen nur die erforderlichen Daten in den Chat: Elemente, Kategorien, Parameter und Werte. Tabellarische Daten lassen sich leichter analysieren, vergleichen und in großen Mengen verarbeiten.

Arbeiten in einem normalen KI-Chat

Die vorbereiteten Daten können in einer vertrauten Browser- oder Desktop-KI-Anwendung verarbeitet werden. Für typische Vorgänge mit Parametern ist keine permanente Verbindung der KI mit Revit über einen separaten MCP-Ablauf erforderlich.

Weniger Tokens — schneller und günstiger

Ein geringerer Umfang des übertragenen Kontexts senkt den Tokenverbrauch und beschleunigt die Verarbeitung. Dies ist besonders bei großen Modellen sowie bei wiederholten Prüfungen oder beim massenhaften Befüllen von Daten spürbar.

Was möglich ist

Typische Aufgaben für KI

Unternehmenscodes zuweisen

Die KI kann nach vorgegebenen Regeln im Unternehmen erforderliche Codes, Klassifikatoren und andere Werte zuweisen sowie bereits ausgefüllte Daten prüfen und Abweichungen erkennen.

Parameter und Kategorien prüfen

Prüfen Sie, ob Parameter vorhanden und korrekt sind, ob Werte zulässig sind und ob Parameter den Elementkategorien entsprechen. Die KI kann fehlende Angaben, Inkonsistenzen und Fehler in großen Mengen erkennen.

Daten für IFC und andere Formate vorbereiten

Nutzen Sie KI zur Prüfung der Zuordnung von Kategorien und Parametern, der Anforderungen an exportierte Daten und der korrekten Informationsbefüllung, bevor das Modell nach IFC oder in andere externe Formate übertragen wird.

Einschränkungen

Arbeit mit Daten, nicht mit Geometrie

Revit.Descriptor erstellt oder verändert keine Modellgeometrie: Es konstruiert, verschiebt oder dreht keine Elemente und bearbeitet deren Form nicht. Der Anwendungsbereich ist die Informationskomponente des BIM-Modells: Parameter, Werte, Codes, Klassifikationen, Zuordnungen und andere strukturierte Daten.
