RS.RoomElevations
版本历史
1.1.12 | 10.09.2026
- 窗口现在使用应用程序图标。在功能区按钮上按 F1 可打开英文产品页面以查看帮助。
- 更新窗口、消息、状态栏及许可证选项卡已翻译为受支持的 Revit 界面语言。
1.0.63 | 12.08.2026
- 手动检查更新时会显示已安装版本。下载的安装程序在关闭 Revit 后运行；已停用的检查可在界面中重新启用。
- 现有设置和用户数据会自动迁移。
Revit RoomElevations
使用方法
Revit 中的房间立面工作流程
从选择房间到检查生成的视图，插件将整个房间立面流程集中在一个窗口中，并把结果写回 Revit 项目。

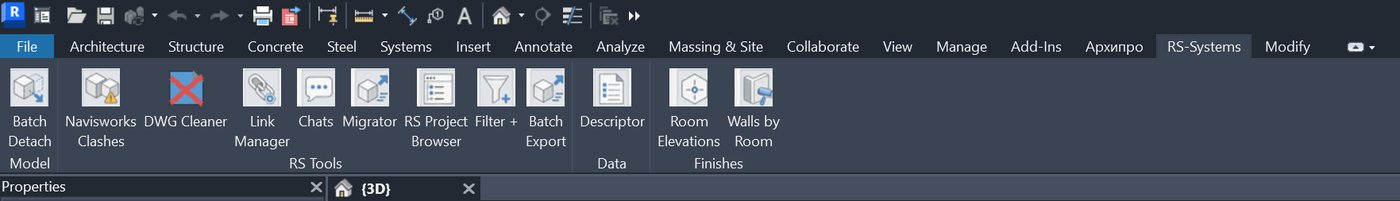

01 RS-Systems 功能区中的命令
从 RS-Systems 选项卡运行 Room Elevations，无需离开当前 Revit 模型即可开始生成室内立面。

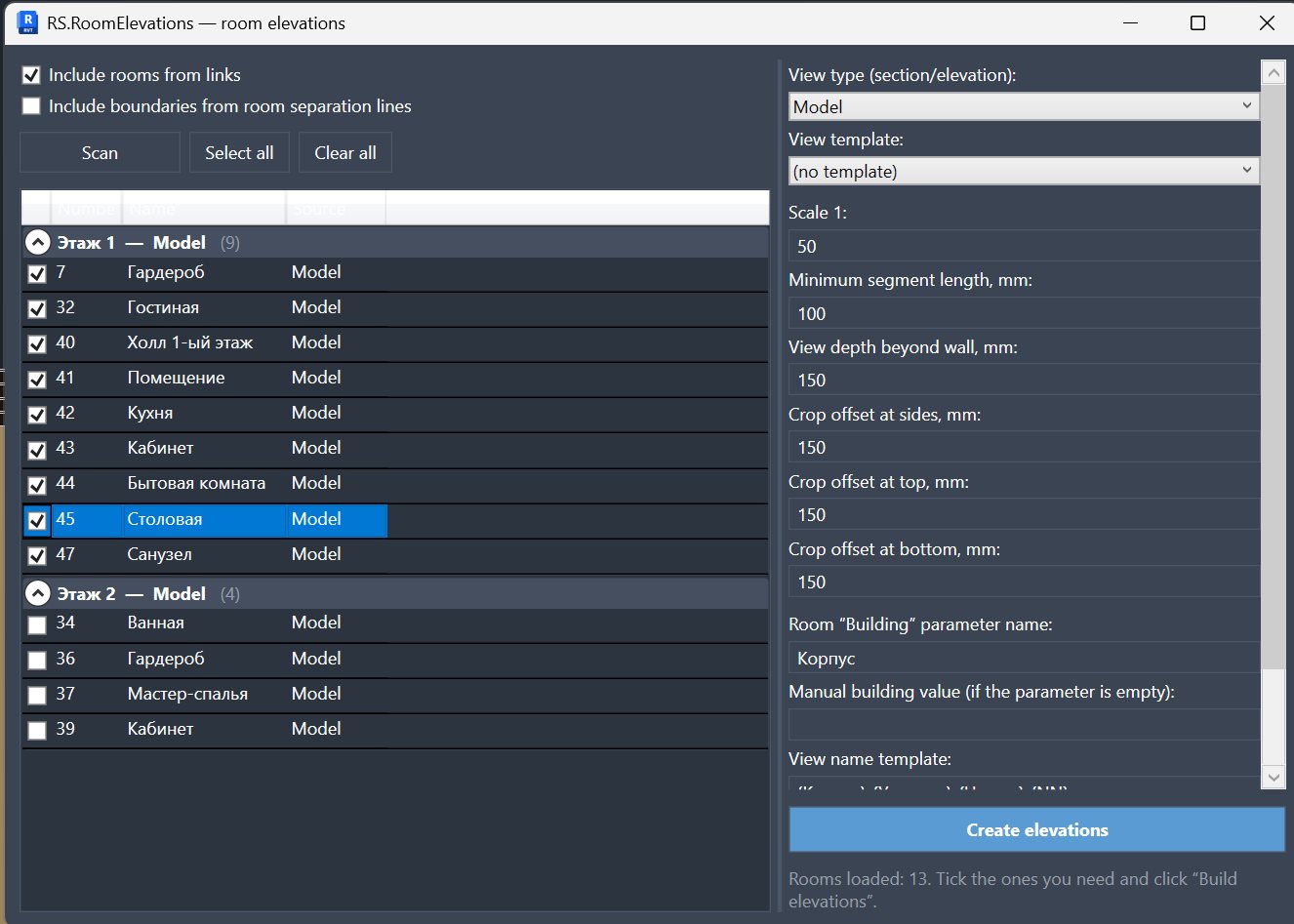

02 主窗口：房间列表和生成设置
左侧按楼层和来源列出房间，右侧保存生成设置：视图类型、比例、偏移、命名规则以及其他参数。

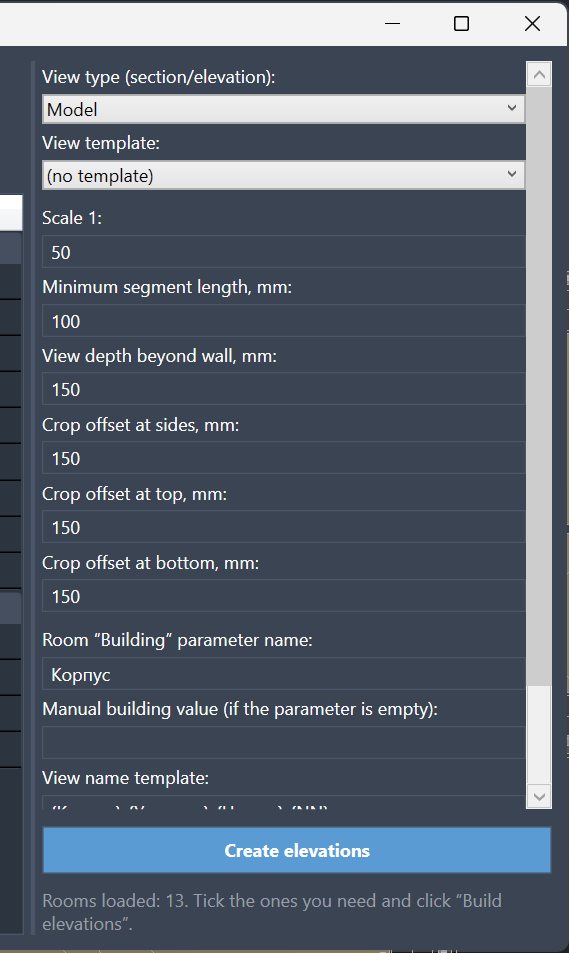

03 详细生成设置
控制视图类型、模板、比例、最小线段长度、深度、裁剪偏移和命名字段，以便在创建立面之前符合办公室标准。

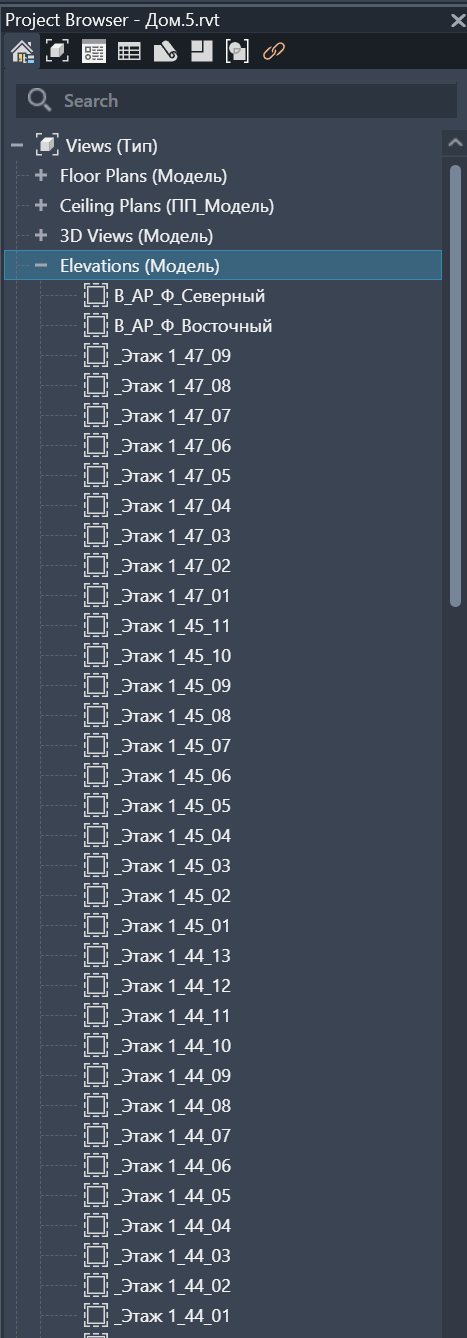

04 项目浏览器中的已生成立面
已创建的立面会作为普通 Revit 视图显示在浏览器中，因此可以方便地检查、进一步重命名、放置到图纸上或纳入文档。

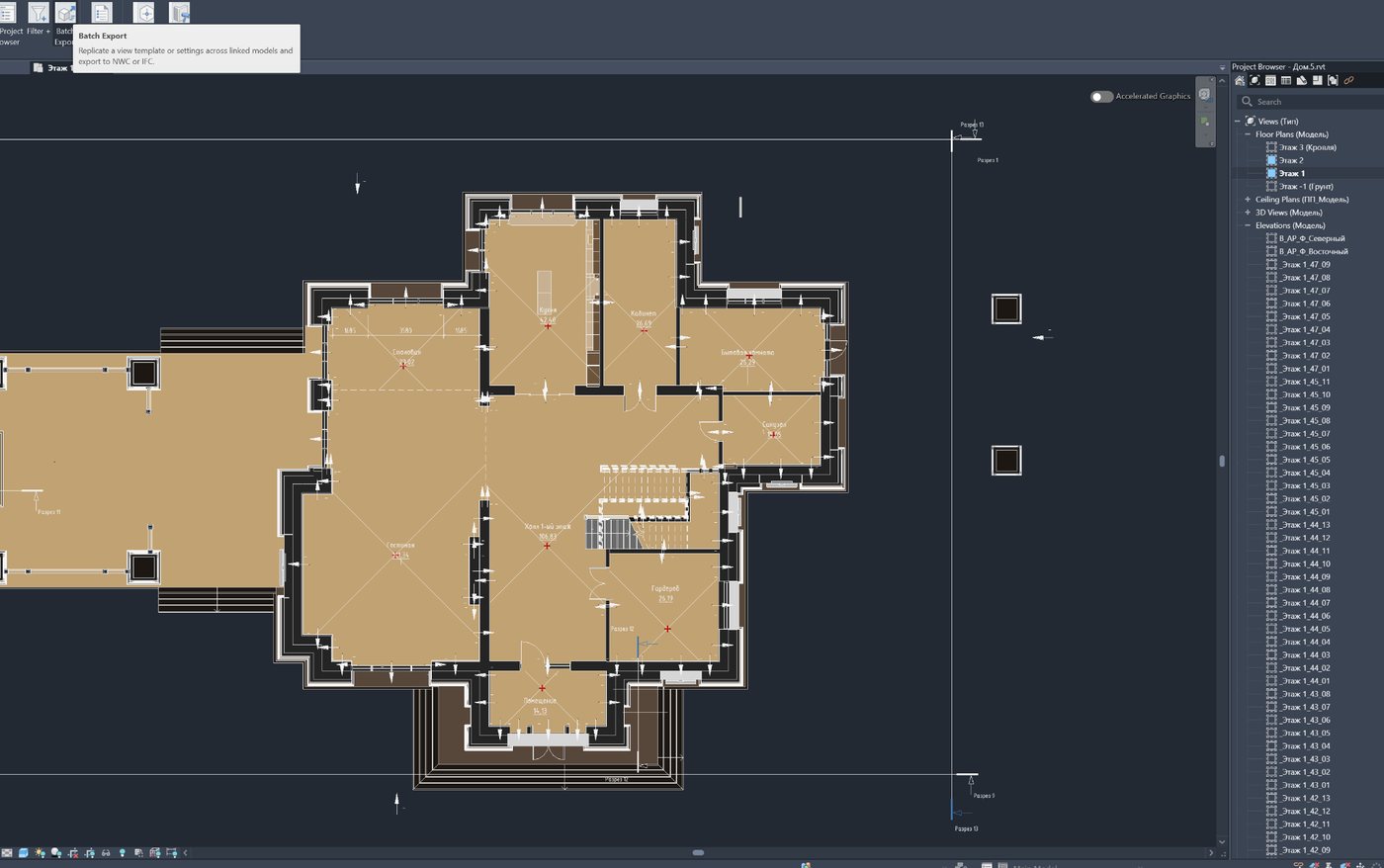

05 包含房间和已生成立面标记的平面图
结果可直接在模型中查看：房间仍保留在平面图上，标记显示立面创建的位置，右侧浏览器树则确认已生成的整套视图。
用途
室内文档中与房间视图相关的重复操作过多
房间立面往往对许多房间采用相同的逻辑创建。该插件有助于以可预测的方式创建和组织它们。
使用方法
基本工作流程
安装
安装 MSI 并打开 Revit。
选择房间
选择需要立面的房间。
创建视图
生成房间立面并检查得到的视图。
