Вікна використовують значок застосунку. Додано довідку за F1 на кнопці стрічки; відкривається англомовна сторінка продукту.
Вікно оновлення, повідомлення, рядок стану та вкладку ліцензії перекладено підтримуваними мовами інтерфейсу Revit.
1.0.63 | 12.08.2026
Додано ручну перевірку оновлень із відображенням установленої версії. Завантажений інсталятор запускається після закриття Revit; вимкнену перевірку можна ввімкнути в інтерфейсі.
Наявні налаштування та дані користувача переносяться автоматично.
DESCRIPTION
Revit RoomElevations
Як користуватися
Робочий процес розгорток приміщень у Revit
Від вибору приміщень до перевірки створених видів — плагін тримає весь сцінарій роботи з розгортками в одному вікні та записує результат назад у проєкт Revit.

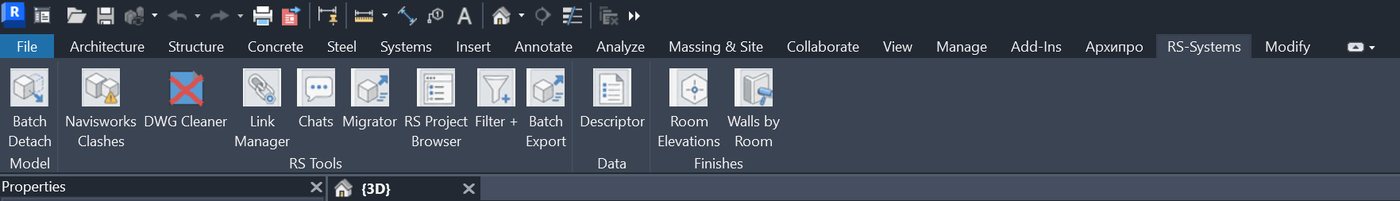

01 Команда на стрічці RS-Systems
Запускайте Room Elevations з вкладки RS-Systems, щоб почати створення інтер’єрних розгорток, не залишаючи поточну модель Revit.

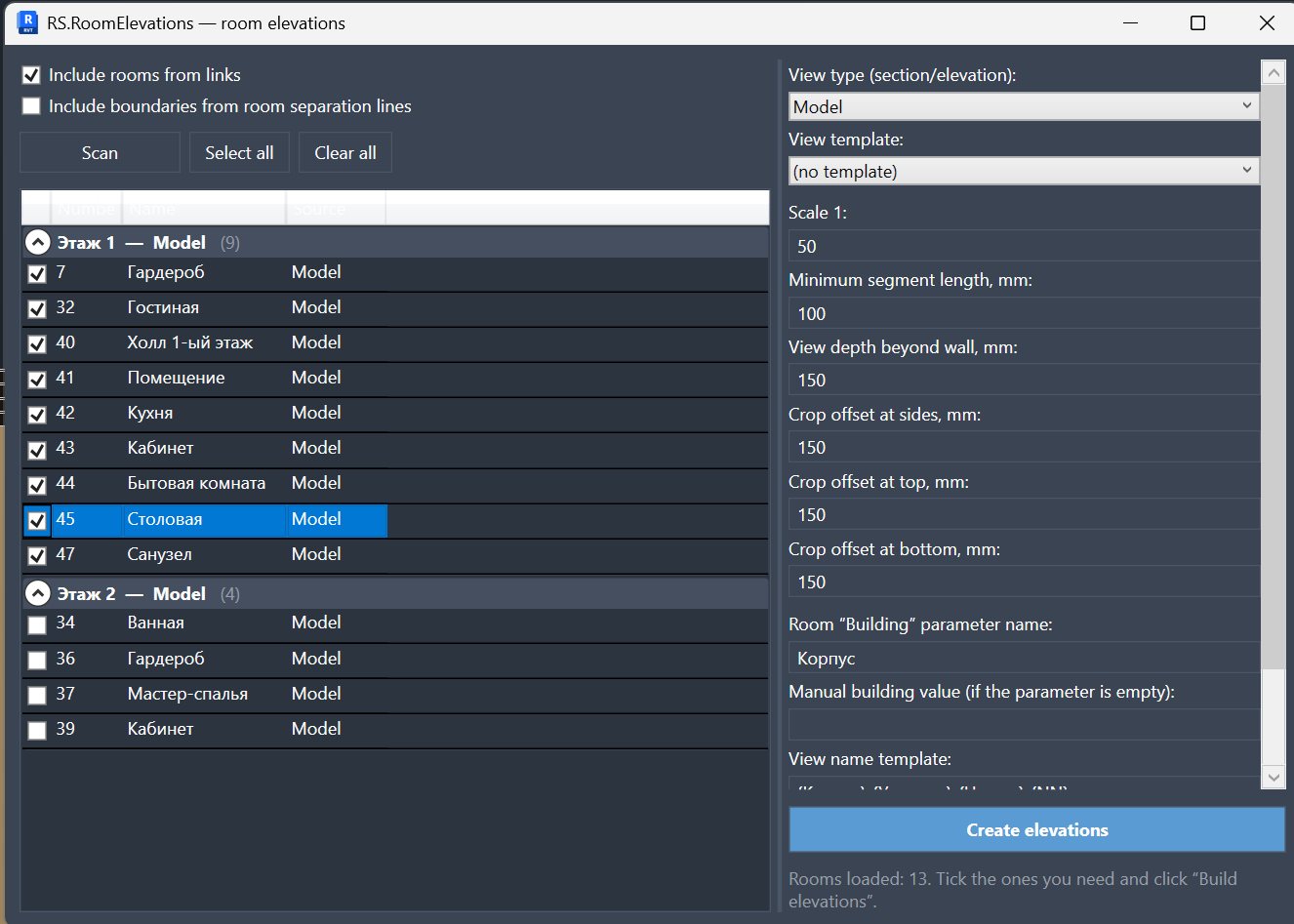

02 Головне вікно: спизк приміщень і параметри побудови
Ліворуч відображаються приміщення за поверхами та джерелами, а праворуч зібрані налаштування побудови: тип виду, масштаб, відступи, правила іменування та інші параметри.

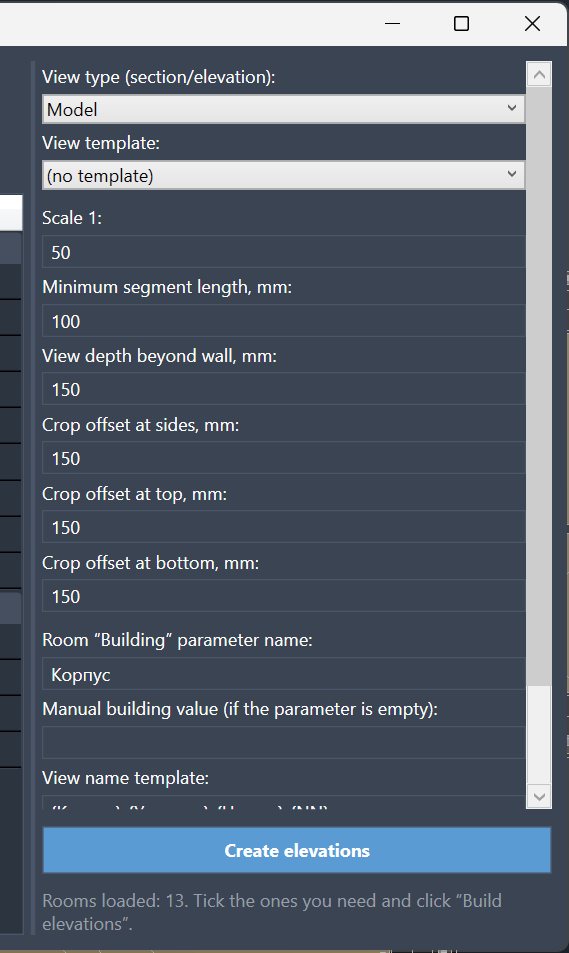

03 Детальні налаштування побудови
Керуйте типом виду, шаблоном, масштабом, мінімальною довжиною сегмента, глибиною, відступами підрізання та полями іменування, щоб перед побудовою привести розгортки до стандарту бюро.

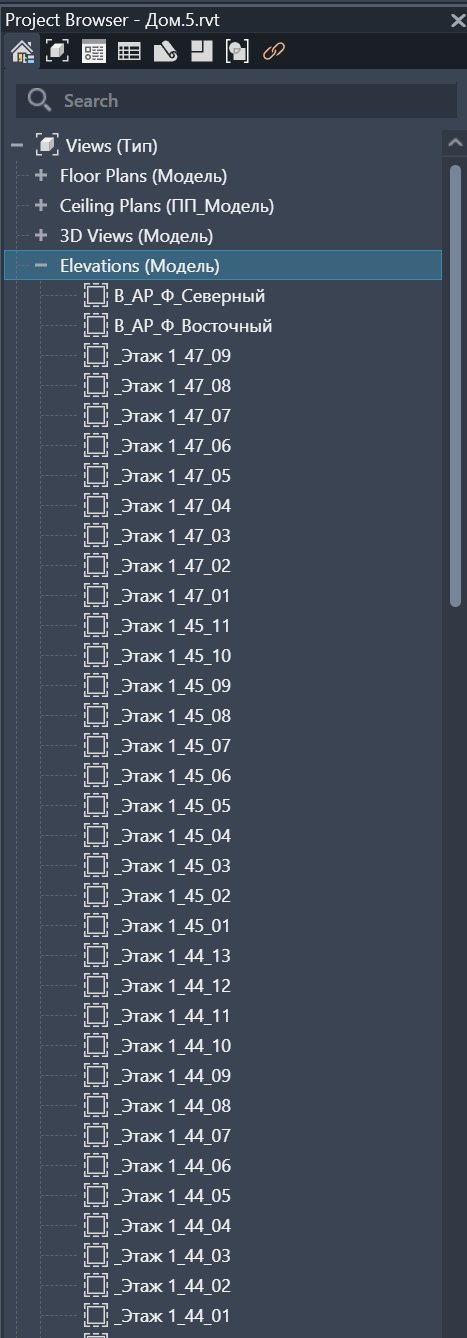

04 Створені розгортки в браузері проєкту
Створені розгортки з’являються в браузері як звичайні види Revit, тому їх зручно перевіряти, додатково перейменовувати, розміщувати на аркушах і включати до документації.

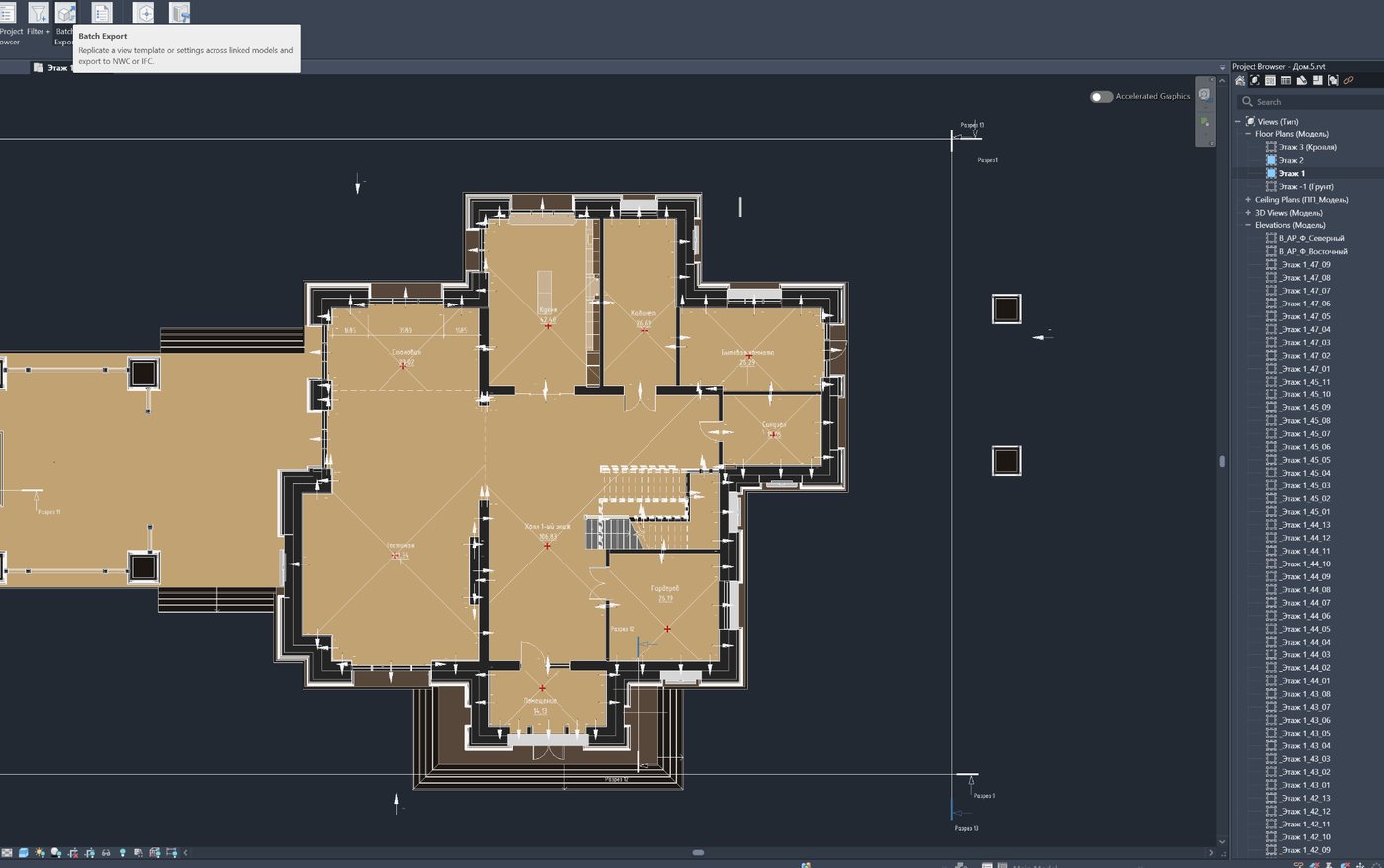

05 План із приміщеннями та створеними маркерами розгорток
Результат видно безпосередньо в моделі: приміщення залишаються на плані, маркери показують місця створених розгорток, а дерево браузера праворуч підтверджує сформований комплект.
Навіщо потрібен
В інтер’єрній документації забагато повторюваних операцій із видами приміщень
Розгортки приміщень часто створюються за однією й тією ж логікою для багатьох кімнат. Плагін допомагає створювати й організовувати їх передбачувано.
