Revit.Descriptor — AI-bearbetning av modellens parametriska data

Figur 1 — Revit.Descriptor: AI-bearbetning av modellens parametriska data.

Konvertera data från Revit-modellen till ett kompakt tabellformat och bearbeta dem med AI i en vanlig webbläsar- eller skrivbordschatt — utan att kontinuerligt överföra tung modellkontext via en MCP-server.

• Konverterar element- och parameterdata till en kompakt tabellrepresentation.
• Minskar kontextmängden, tokenförbrukningen och kostnaden för AI-bearbetning.
• Gör det möjligt att kontrollera, mappa och tilldela parametriska data i stor skala med AI.
• Arbetar med modellens informationsdel och är inte avsett för att ändra geometri.

Gränssnitt och förberedelse av tabelldata

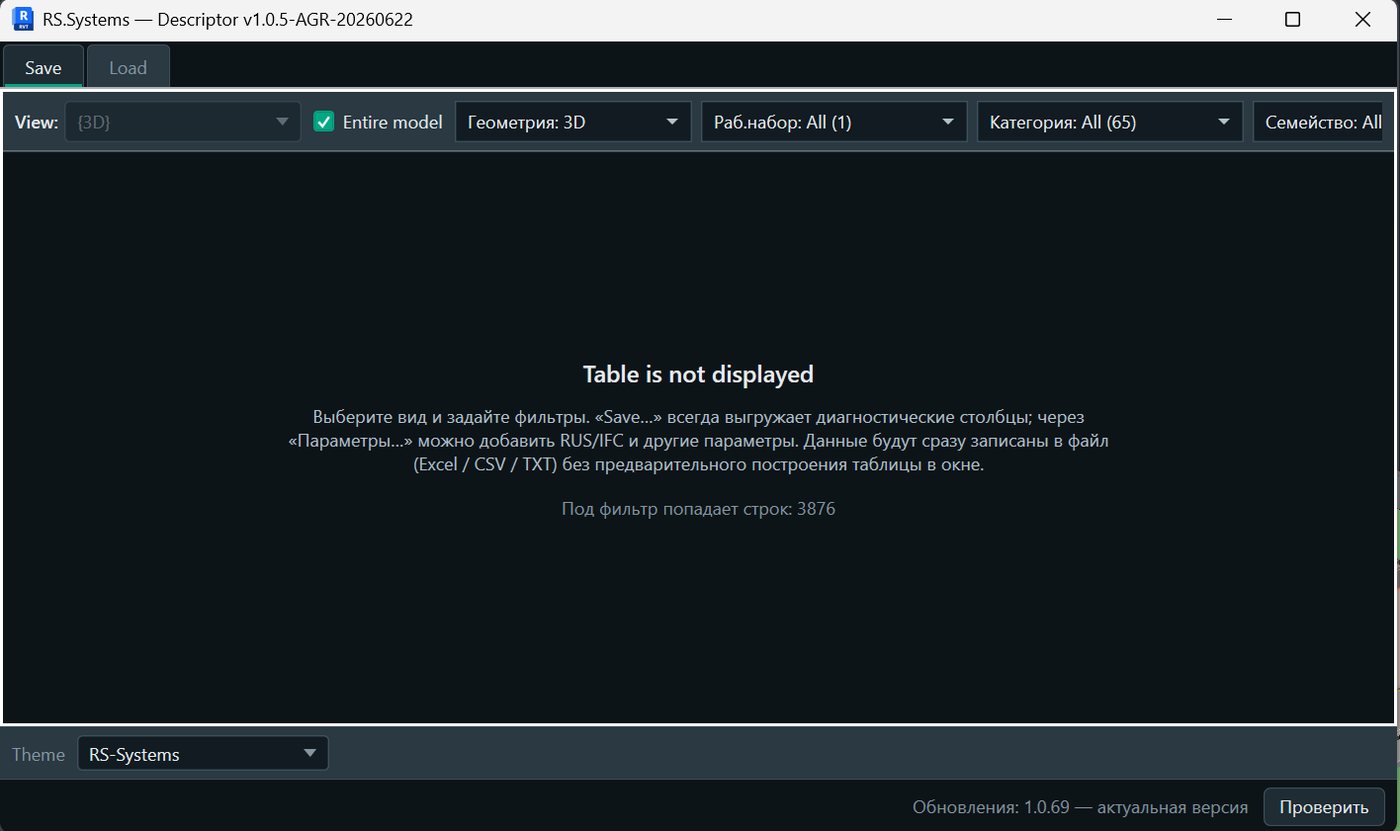

Figur 2 — Huvudfönstret i Revit.Descriptor och panelen med modellfilter.

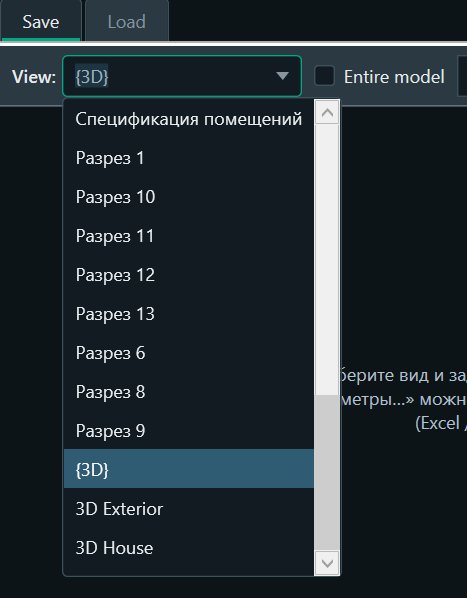

Figur 3 — Val av Revit-vy för att skapa datamängden.

Figur 4 — Filter efter geometrityp.

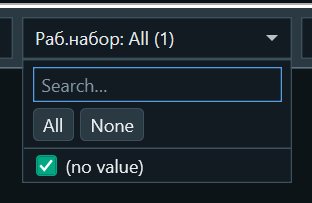

Figur 5 — Filter efter arbetsuppsättningar.

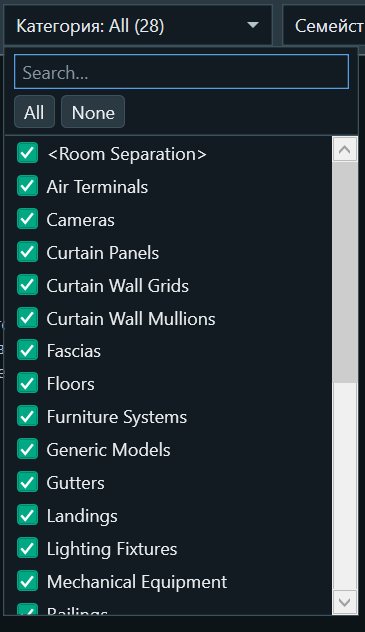

Figur 6 — Val av elementkategorier.

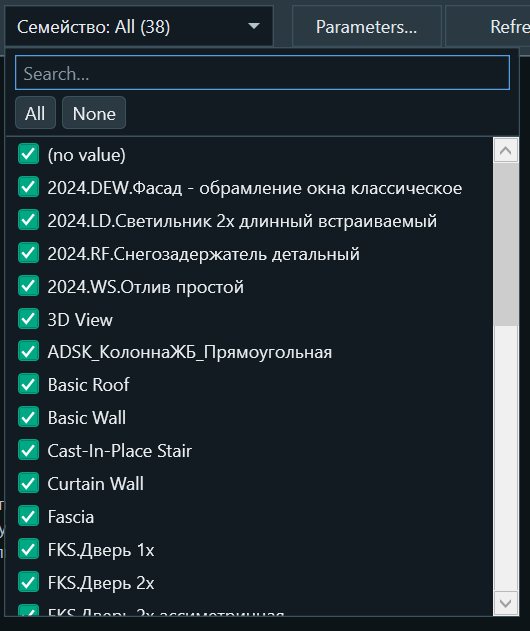

Figur 7 — Val av familjer.

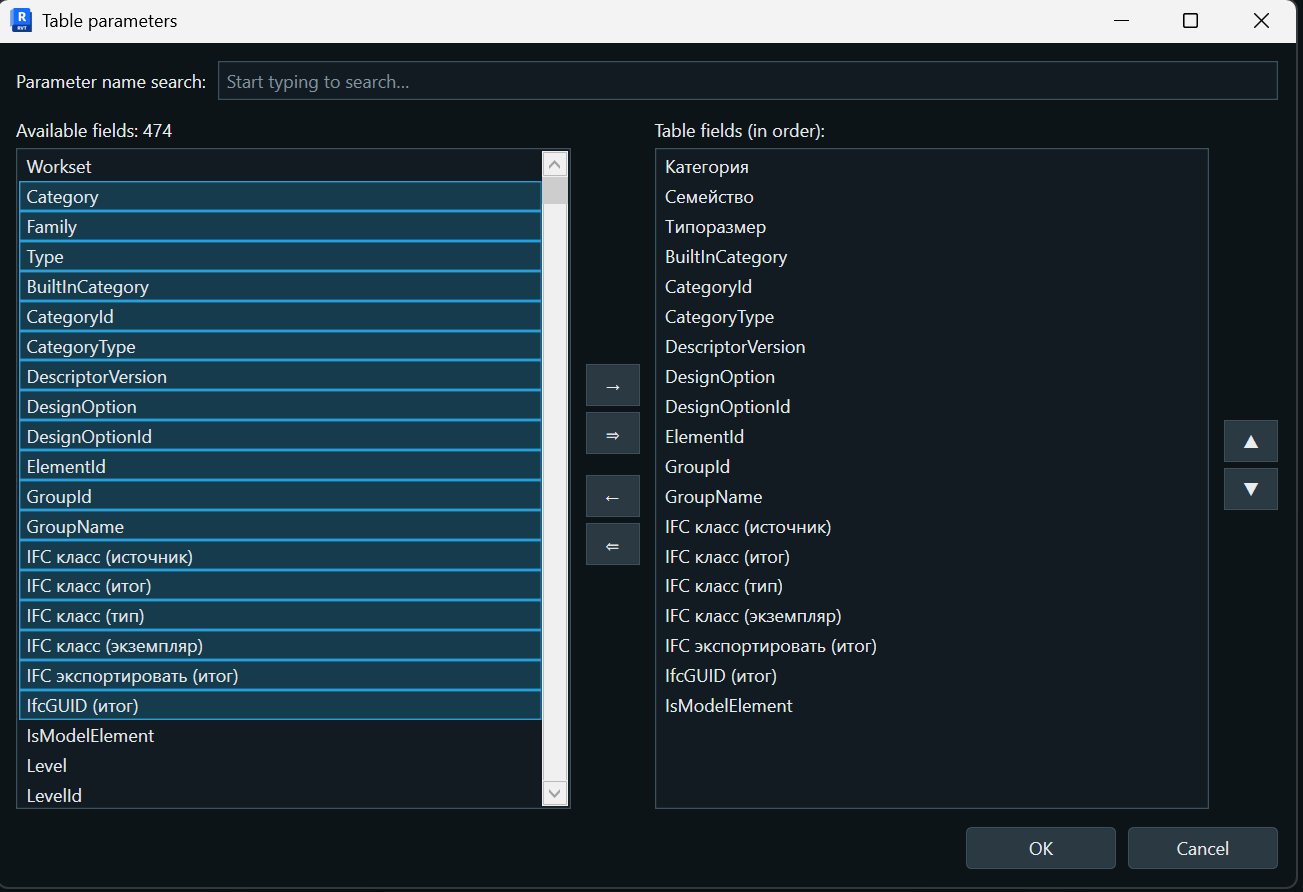

Figur 8 — Konfiguration av de parametrar som ska ingå i den exporterade tabellen.

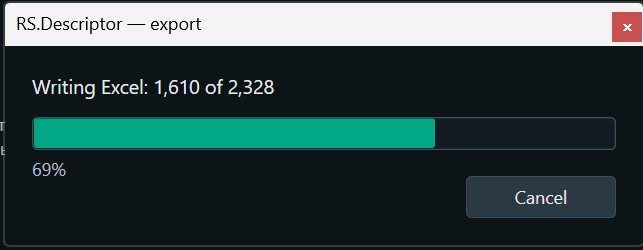

Figur 9 — Generering av Excel-filen pågår.

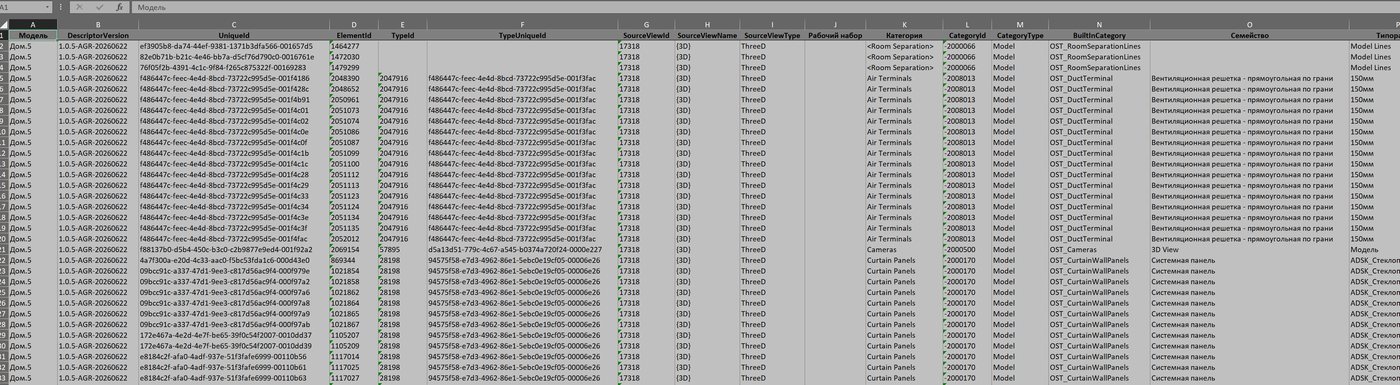

Figur 10 — Resultatet av export av modelldata till tabellformat.

Varför det behövs

Ett alternativ till tokenkrävande direktarbete via MCP

MCP-servrar gör det möjligt för AI att interagera direkt med en applikation och en modell, men i komplexa BIM-scenarier kan denna interaktion kräva överföring av stora mängder kontext och många mellanliggande förfrågningar. Det ökar tokenförbrukningen, bearbetningstiden och driftkostnaden. Revit.Descriptor använder ett annat arbetssätt: nödvändiga modelldata representeras i ett kompakt tabellformat som är tillräckligt för den aktuella uppgiften.

Kompakt representation av modellen

I stället för att skicka hela modellstrukturen eller en lång följd av kommandon till AI skickas bara nödvändiga data till chatten: element, kategorier, parametrar och värden. Tabelldata är enklare att analysera, jämföra och massbearbeta.

Arbete i en vanlig AI-chatt

Förberedda data kan bearbetas i en välbekant AI-applikation i webbläsaren eller på datorn. Typiska parameteroperationer kräver ingen permanent anslutning mellan AI och Revit via ett separat MCP-flöde.

Färre tokens — snabbare och billigare

När mängden överförd kontext minskar sjunker tokenförbrukningen och bearbetningen går snabbare. Det märks särskilt i stora modeller och vid upprepade kontroller eller massifyllning av data.

Vad du kan göra

Typiska AI-uppgifter

Tilldela företagskoder

AI kan tilldela koder, klassificerare och andra värden som krävs i företaget enligt angivna regler samt kontrollera redan ifyllda data och hitta avvikelser.

Kontroll av parametrar och kategorier

Kontrollera att parametrar finns och är korrekta, att värden är tillåtna och att parametrarna motsvarar elementkategorierna. AI kan hitta saknade uppgifter, inkonsekvenser och fel i stor skala.

Förbered data för IFC och andra format

Använd AI för att kontrollera mappningen mellan kategorier och parametrar, kraven på exporterade data och korrektheten i informationsinnehållet innan modellen överförs till IFC eller andra externa format.

Begränsningar

Arbeta med data, inte geometri

Revit.Descriptor skapar eller ändrar inte modellgeometri: det bygger, flyttar eller roterar inte element och redigerar inte deras form. Området är BIM-modellens informationsinnehåll: parametrar, värden, koder, klassificeringar, mappningar och andra strukturerade data.
