概要

RS.BIMManager は、複数のプロジェクトモデルと、対応するさまざまな Autodesk Revit バージョンに対する定型作業を自動化することを第一の目的としています。ユーザーはプロジェクト、1 つまたは複数のモデル、実行する操作を選択するだけです。処理を開始すると、必要に応じてファイルを開き、変更を適用し、ワークシェアリングモデルを保存・同期しながら順番に処理し、その後は人の操作を必要とせず、最後に詳細なレポートを作成します。

主な機能

リンクとワークセット

RVT リンクの一括操作では、追加・削除、ロード・アンロード、パスの一括置換、相対パスと配置方法の選択、リンクをワークセットへ割り当てる操作に対応します。ワークセットは閉じたファイルから読み取り、作成、名前変更、削除（Revit 2023 以降）、開閉が可能です。リンクモデル内のワークセットにもルールを適用でき、リンクのロード時に指定したワークセットを閉じることもできます。指定カテゴリの要素を対象ワークセットへ移動することもできます。

ビューとビューテンプレート

BIM Manager は、選択したモデルから 3D ビュー、平面図、天井伏図、断面図／立面図、その他のビューを読み取ります。選択したビューに対して、ビューテンプレートの一括設定・解除、表示スタイル、詳細レベル、専門分野、尺度の変更、カテゴリの表示／非表示、トリミング領域と境界線のオン／オフを実行できます。

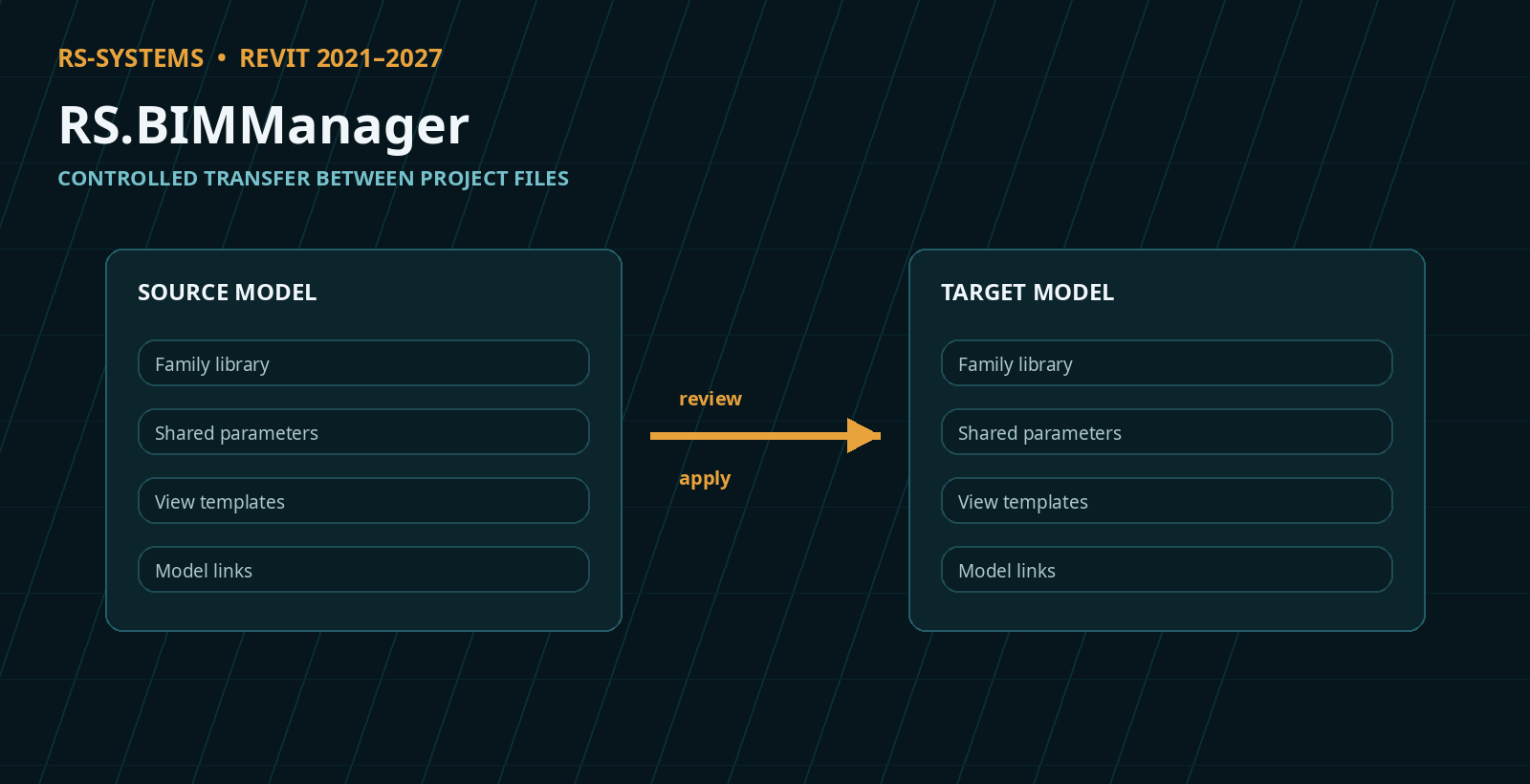

ビューテンプレートはプロジェクト内の任意のファイル間で転送できます。操作は対応するビューまたはテンプレートが存在するモデルにのみ適用されるため、多数のファイルで設定を統一できます。

レベル、パラメータ、ファミリ

レベルは複数モデルでまとめて読み取り、追加、名前変更、削除できます。共有パラメータとそのバインド、ファミリ、ビューテンプレートを選択したプロジェクトファイル間で転送できます。ファミリパラメータでは複数の共有パラメータファイルを同時に使用でき、パラメータ、式、値の追加または置換と、再利用可能なプリセットをサポートします。

一括実行と管理

変更内容は操作一覧として準備し、適用前に確認したうえで、選択したモデル群にまとめて実行できます。Revit API が許可する場合、モデル、リンク、ワークセットの情報は閉じたファイルから直接読み取るため、事前にすべてのモデルを開く必要はありません。処理後は、各モデルと各操作について詳細なレポートを生成します。

プロジェクトカタログは CDE に保存され、プロジェクト内のどのファイルからでも利用できます。BIM Manager は選択したモデルの状態を監視し、監視対象ファイルの変更履歴を記録することもでき、反復的な一括変更を中央で実行し、各モデルを手作業で確認せずに結果を検証できます。
