Panoramica

RS.BIMManager è progettato prima di tutto per automatizzare le operazioni ripetitive su più modelli di progetto e nelle diverse versioni supportate di Autodesk Revit. L’utente deve soltanto scegliere il progetto, uno o più modelli e le azioni da eseguire. Dopo l’avvio, la soluzione elabora i file in sequenza — li apre quando necessario, applica le modifiche, salva e sincronizza i modelli condivisi — senza ulteriori interventi dell’utente e genera infine un rapporto dettagliato.

Funzionalità principali

Collegamenti e workset

Le operazioni in batch sui collegamenti RVT includono aggiunta e rimozione, caricamento e scaricamento, sostituzione massiva dei percorsi, scelta di percorsi relativi e metodo di posizionamento e assegnazione dei collegamenti ai workset. I workset possono essere letti da file chiusi, creati, rinominati, eliminati (Revit 2023+), aperti e chiusi; le regole possono essere applicate anche ai workset dei modelli collegati, compresa la chiusura di workset selezionati durante il caricamento del collegamento. Gli elementi di categorie definite possono inoltre essere spostati nei workset di destinazione.

Viste e modelli di vista

BIM Manager legge viste 3D, piante, piante dei controsoffitti, sezioni/prospetti e altre viste nei modelli selezionati. Per le viste scelte può assegnare o rimuovere in batch un modello di vista, modificare stile di visualizzazione, livello di dettaglio, disciplina e scala, controllare la visibilità delle categorie e attivare o disattivare la regione di ritaglio e il relativo bordo.

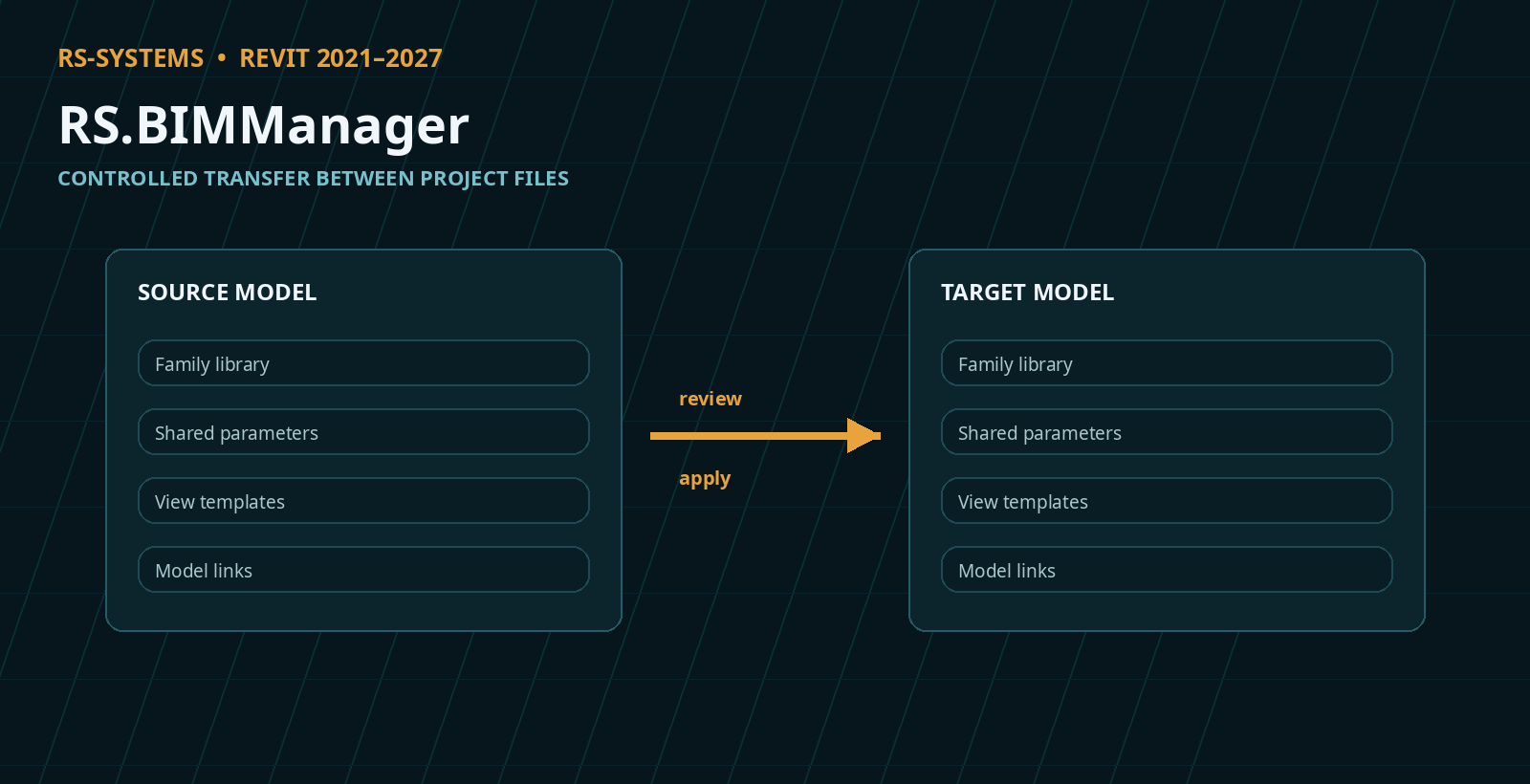

I modelli di vista possono essere trasferiti tra qualsiasi file del progetto. Le operazioni vengono applicate solo ai modelli in cui esiste la vista o il modello corrispondente, consentendo di uniformare le impostazioni su grandi insiemi di file.

Livelli, parametri e famiglie

I livelli possono essere letti, aggiunti, rinominati ed eliminati in più modelli contemporaneamente. Parametri condivisi e relative associazioni, famiglie e modelli di vista possono essere trasferiti tra i file di progetto selezionati. I parametri di famiglia supportano più file di parametri condivisi contemporaneamente, l’aggiunta o sostituzione di parametri, formule e valori e preset riutilizzabili.

Esecuzione in batch e controllo

Le modifiche possono essere preparate come elenco di operazioni, verificate prima dell’applicazione e quindi eseguite sull’insieme di modelli selezionato. Dove l’API di Revit lo consente, i dati di modelli, collegamenti e workset vengono letti direttamente dai file chiusi, evitando di aprire ogni modello in anticipo. Al termine viene prodotto un rapporto dettagliato per ogni modello e operazione.

Il catalogo del progetto è memorizzato nel CDE ed è disponibile da qualsiasi file del progetto. BIM Manager può inoltre monitorare lo stato dei modelli selezionati e mantenere un registro di audit per i file osservati, così da gestire centralmente modifiche massive ripetitive e verificarne il risultato senza controllare manualmente ogni modello.
