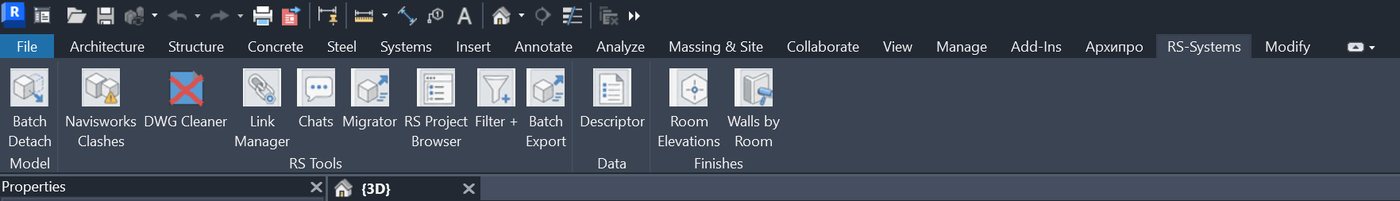

Ikkunat käyttävät sovelluksen kuvaketta. Valintanauhan painikkeen F1-ohje avaa englanninkielisen tuotesivun.
Päivitysikkuna, ilmoitukset, tilarivi ja lisenssivälilehti on käännetty tuetuille Revit-käyttöliittymäkielille.
1.0.63 | 12.08.2026
Manuaalinen päivitystarkistus näyttää asennetun version. Ladattu asennusohjelma käynnistyy Revitin sulkemisen jälkeen; käytöstä poistetun tarkistuksen voi ottaa käyttöön käyttöliittymästä.
Nykyiset asetukset ja käyttäjätiedot siirretään automaattisesti.
DESCRIPTION
Revit RoomElevations
Käyttö
Huonejulkisivujen työnkulku Revitissä

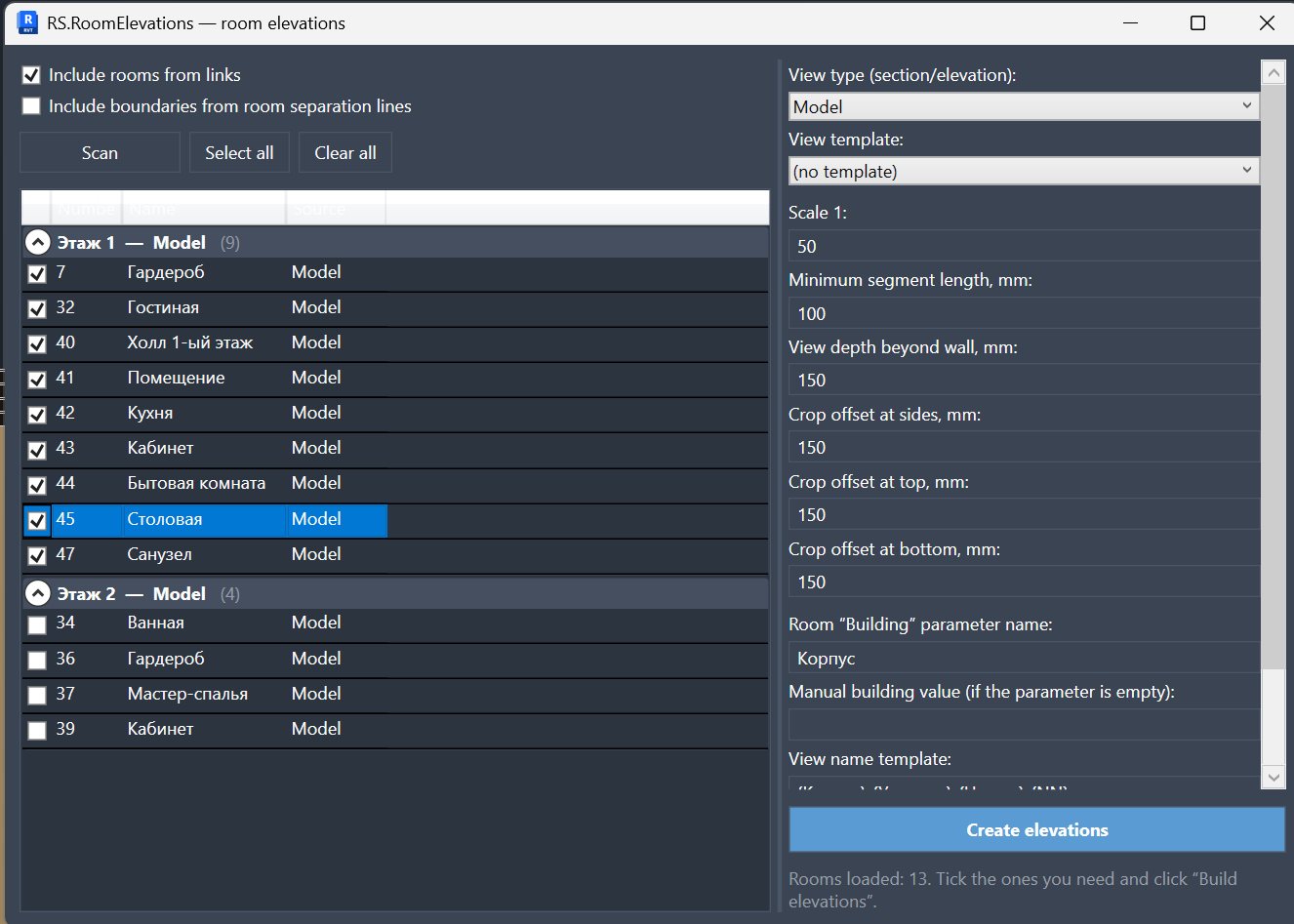

Huoneiden valinnasta luotujen näkymien tarkistamiseen lisäosa pitää koko huonejulkisivujen työnkulun yhdessä ikkunassa ja kirjoittaa tuloksen takaisin Revit-projektiin.
Vasemmalla huoneet on lueteltu tason ja lähteen mukaan, oikealla taas luontiasetukset: näkymätyyppi, mittakaava, siirtymät, nimeämissäännöt ja muut parametrit.

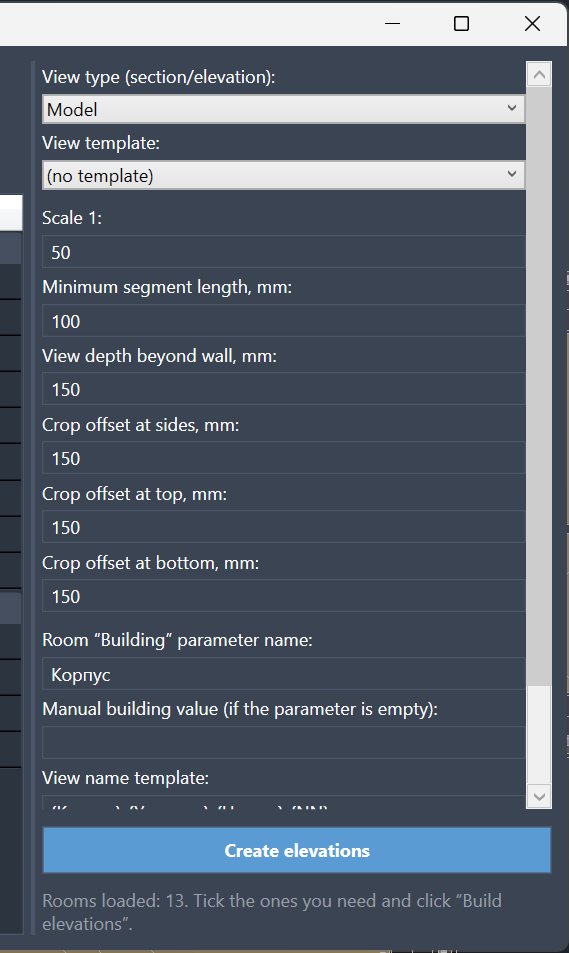

03 Yksityiskohtaiset luontiasetukset
Määritä näkymätyyppi, mallipohja, mittakaava, segmentin minimipituus, syvyys, rajaussiirtymät ja nimeämiskentät, jotta julkisivut vastaavat toimiston standardia ennen niiden luontia.

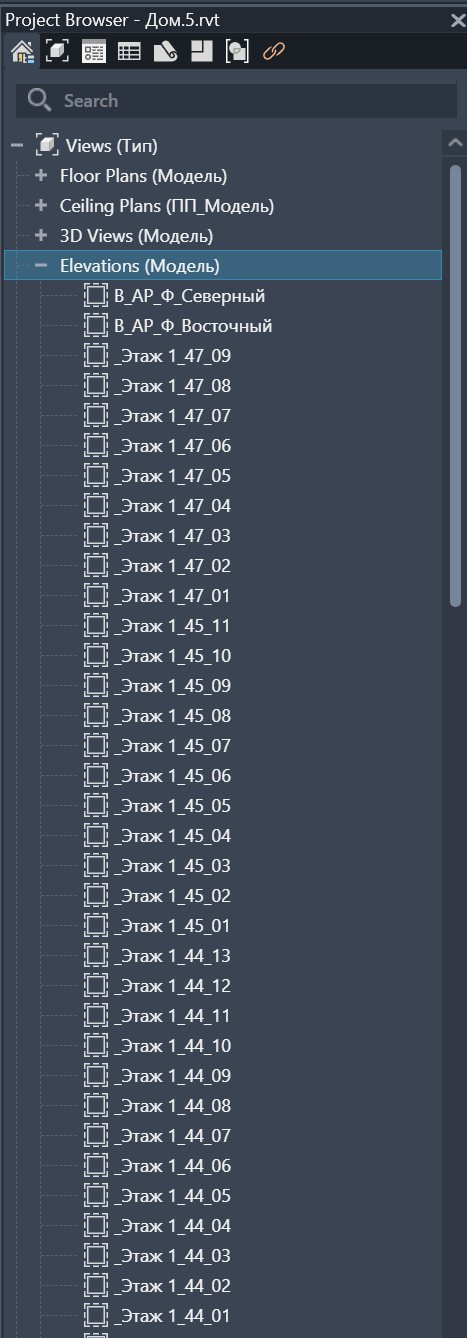

04 Luodut julkisivut projektiselaimessa
Luodut julkisivut näkyvät selaimessa tavallisina Revit-näkyminä, joten niitä on helppo tarkistaa, nimetä uudelleen, sijoittaa arkeille tai sisällyttää dokumentaatioon.

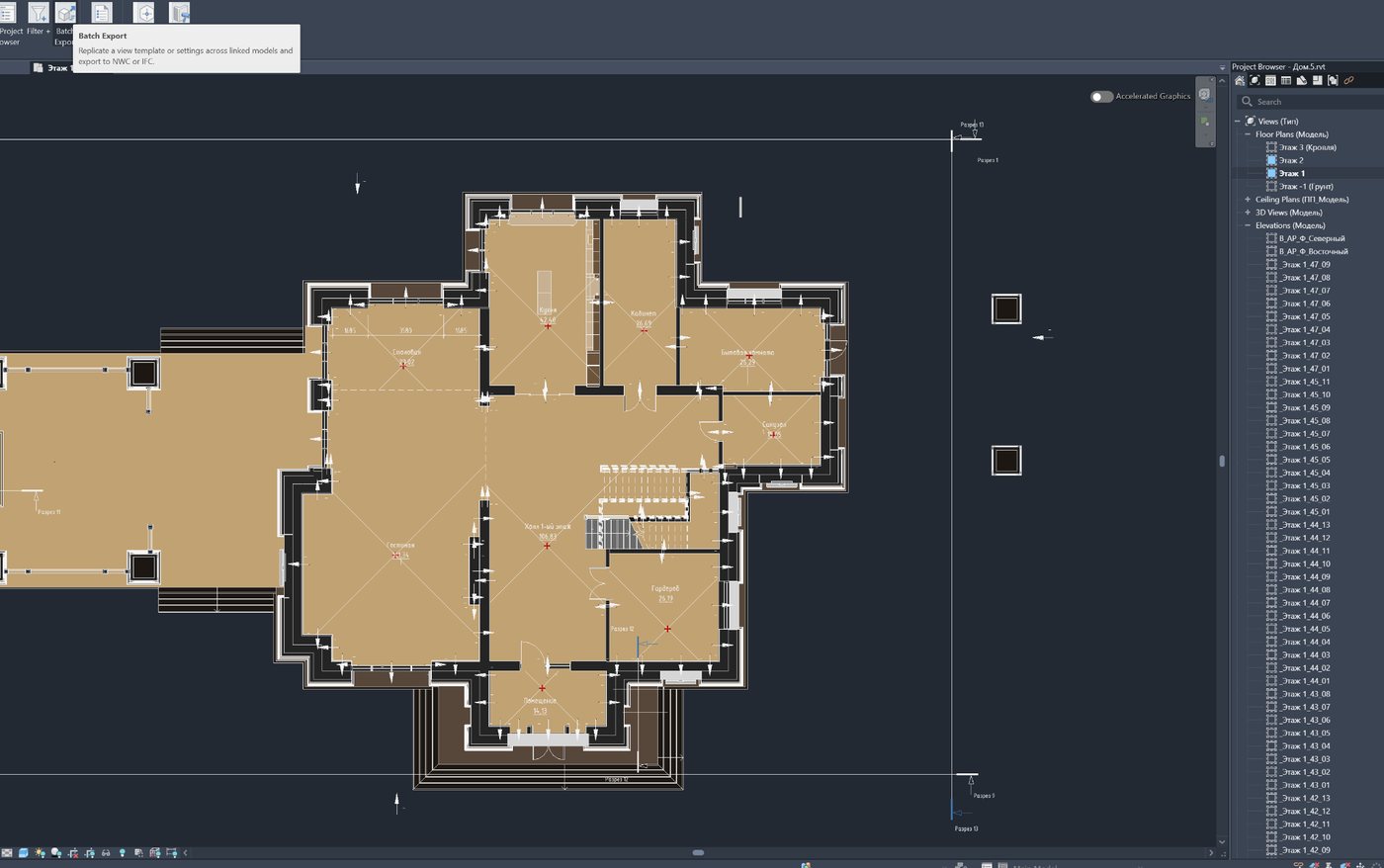

05 Pohjapiirros, jossa huoneet ja luodut julkisivumerkit
Tulos näkyy suoraan mallissa: huoneet pysyvät pohjassa, merkit näyttävät missä julkisivut luotiin, ja oikean reunan selainpuu vahvistaa luodun sarjan.
Mihin se on tarkoitettu
Sisustusdokumentaatiossa on liikaa toistuvia tilojen näkymien toimintoja
Tilojen projektiot luodaan usein samalla logiikalla monelle tilalle. Lisäosa auttaa luomaan ja järjestämään ne ennustettavasti.
Käyttö
Perustyönkulku
Asenna
Asenna MSI-tiedosto ja avaa Revit.
Valitse tilat
Valitse tilat, jotka tarvitsevat projektioita.
Luo näkymät
Luo tilojen projektiot ja tarkista syntyneet näkymät.
