RS.BIMManager

RS-SYSTEMS • AUTODESK REVIT 2021–2027

Yleiskatsaus

RS.BIMManager on suunniteltu ennen kaikkea automatisoimaan rutiinitoimenpiteitä useissa projektimalleissa ja eri tuetuissa Autodesk Revit -versioissa. Käyttäjän tarvitsee vain valita projekti, yksi tai useampi malli ja suoritettavat toimenpiteet. Kun ajo käynnistetään, ratkaisu käsittelee tiedostot peräkkäin — avaa ne tarvittaessa, tekee muutokset, tallentaa ja synkronoi jaetut mallit — ilman käyttäjän lisätoimia ja muodostaa lopuksi yksityiskohtaisen raportin.

Keskeiset ominaisuudet

Linkit ja työjoukot

RVT-linkkien erätoiminnot sisältävät linkkien lisäämisen ja poistamisen, lataamisen ja purkamisen, polkujen massavaihdon, suhteellisten polkujen ja sijoitustavan valinnan sekä linkkien sijoittamisen työjoukkoihin. Työjoukot voidaan lukea suljetuista tiedostoista, luoda, nimetä uudelleen, poistaa (Revit 2023+), avata ja sulkea; sääntöjä voidaan soveltaa myös linkitettyjen mallien työjoukkoihin, mukaan lukien valittujen työjoukkojen sulkeminen linkkiä ladattaessa. Määrättyjen luokkien elementtejä voidaan lisäksi siirtää kohde-työjoukkoihin.

Näkymät ja näkymämallit

BIM Manager lukee valituista malleista 3D-näkymät, pohjapiirrokset, kattopohjat, leikkaukset/julkisivut ja muut näkymät. Valituille näkymille voidaan eräajona määrittää tai poistaa näkymämalli, muuttaa visuaalista tyyliä, yksityiskohtatasoa, suunnittelualaa ja mittakaavaa, hallita luokkien näkyvyyttä sekä ottaa rajausalue ja sen reuna käyttöön tai pois käytöstä.

Näkymämalleja voidaan siirtää minkä tahansa projektitiedostojen välillä. Toimenpiteet kohdistetaan vain malleihin, joissa vastaava näkymä tai malli on olemassa, joten asetukset voidaan yhdenmukaistaa suuressa tiedostojoukossa.

Tasot, parametrit ja perheet

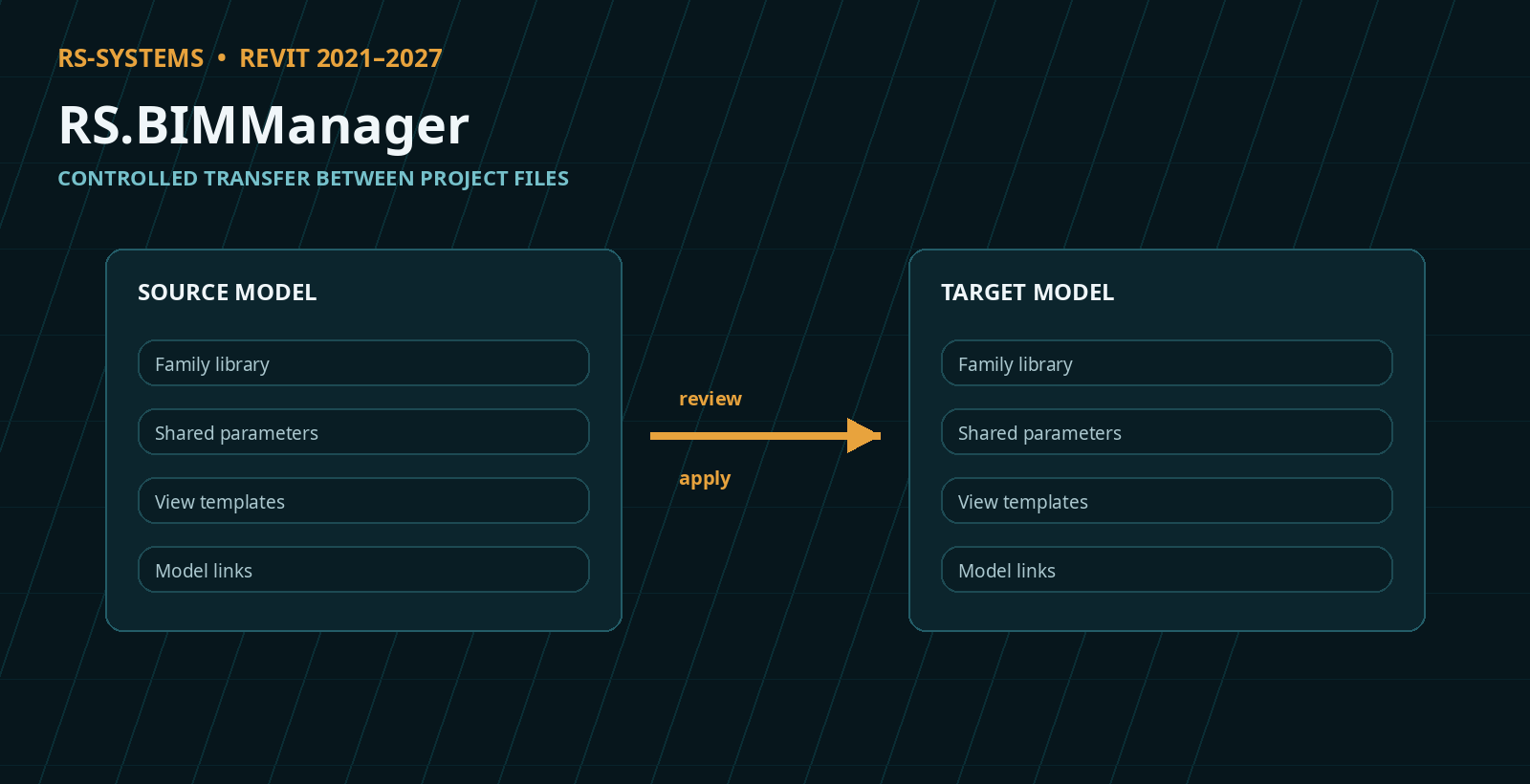

Tasoja voidaan lukea, lisätä, nimetä uudelleen ja poistaa useista malleista kerralla. Jaetut parametrit ja niiden sidonnat, perheet sekä näkymämallit voidaan siirtää valittujen projektitiedostojen välillä. Perheparametrit tukevat useita jaettujen parametrien tiedostoja samanaikaisesti, parametrien, kaavojen ja arvojen lisäämistä tai korvaamista sekä uudelleenkäytettäviä esiasetuksia.

Eräajo ja hallinta

Muutokset voidaan valmistella toimintoluetteloksi, tarkistaa ennen soveltamista ja ajaa sen jälkeen valitulle mallijoukolle. Kun Revit API sallii sen, malli-, linkki- ja työjoukkotiedot luetaan suoraan suljetuista tiedostoista, joten jokaista mallia ei tarvitse avata etukäteen. Käsittelyn jälkeen muodostetaan yksityiskohtainen raportti jokaisesta mallista ja toimenpiteestä.

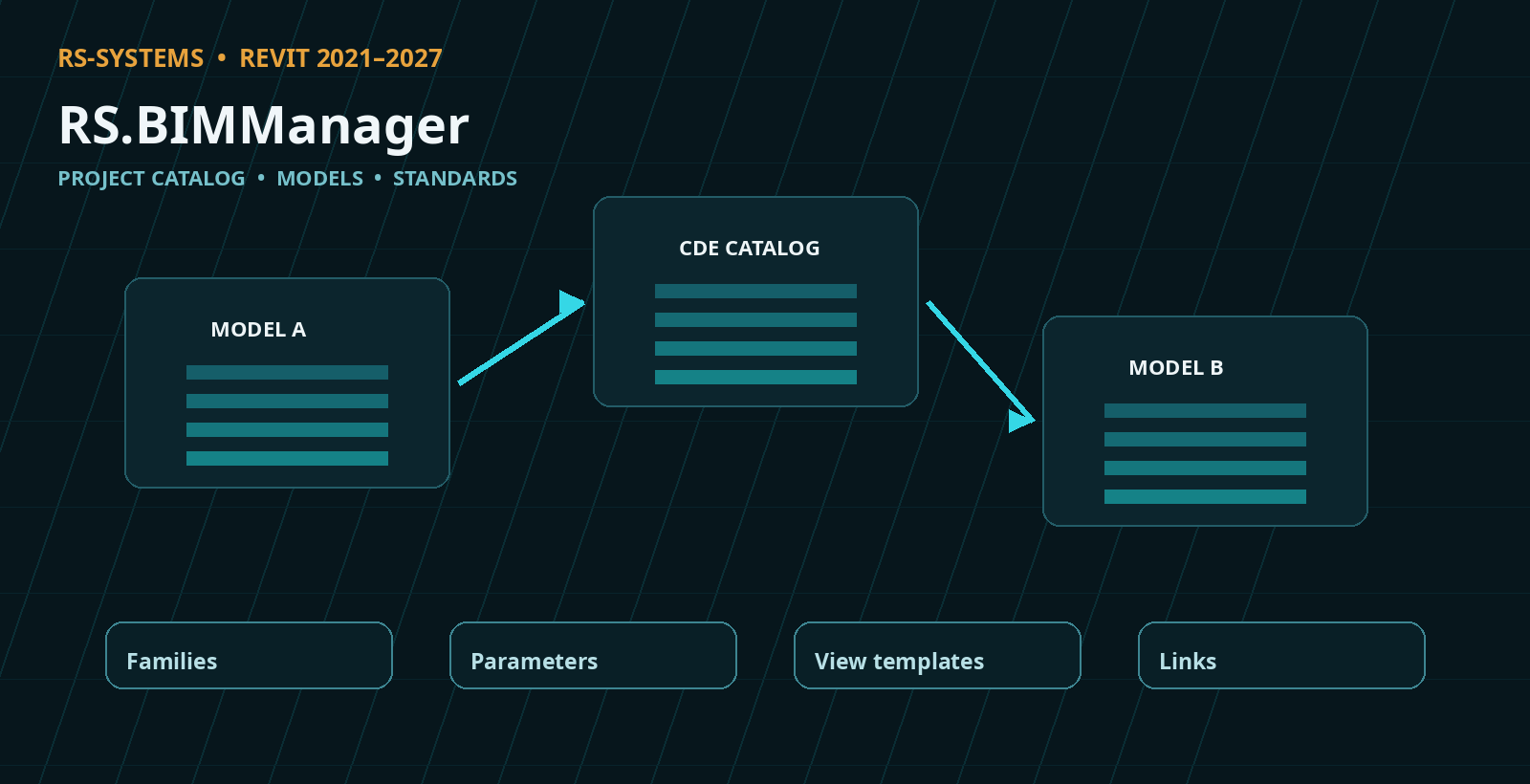

Projektikatalogi tallennetaan CDE:hen ja on käytettävissä mistä tahansa projektitiedostosta. BIM Manager voi myös valvoa valittujen mallien tilaa ja pitää auditointilokia seurattujen tiedostojen muutoksista, jolloin toistuvat massamuutokset voidaan hallita keskitetysti ja tulokset tarkistaa ilman jokaisen mallin manuaalista läpikäyntiä.
