Revit.Descriptor — procesamiento con IA de los datos paramétricos del modelo

Figura 1 — Revit.Descriptor: procesamiento con IA de los datos paramétricos del modelo.

Convierta los datos del modelo de Revit en una forma tabular compacta y procéselos con IA en un chat habitual del navegador o de escritorio, sin transmitir continuamente un contexto de modelo pesado a través de un servidor MCP.

• Convierte los datos de elementos y parámetros en una representación tabular compacta.
• Reduce el volumen de contexto, el consumo de tokens y el coste del procesamiento con IA.
• Permite comprobar, asignar correspondencias y completar datos paramétricos de forma masiva con IA.
• Trabaja con la parte informativa del modelo y no está destinado a modificar la geometría.

Interfaz y preparación de datos tabulares

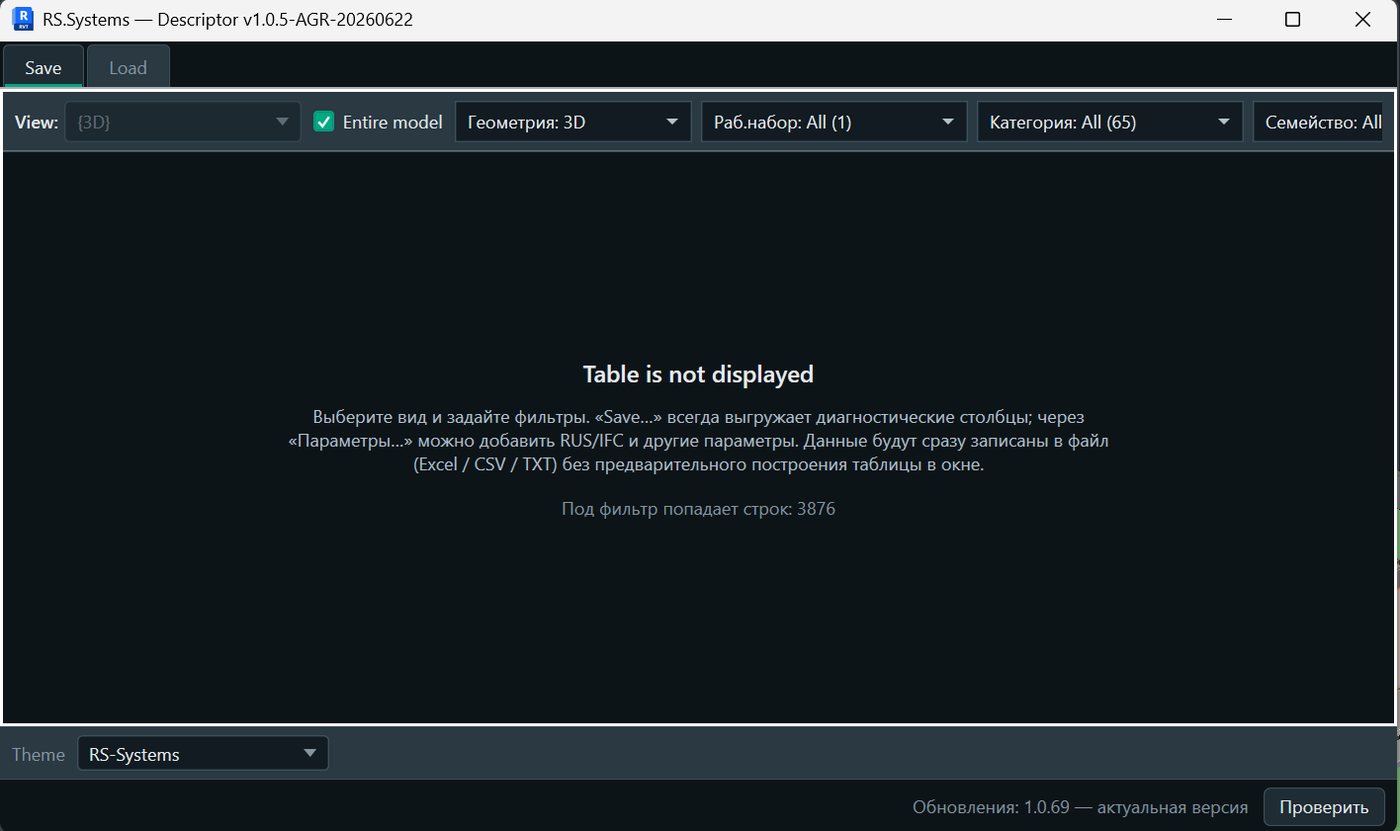

Figura 2 — Ventana principal de Revit.Descriptor y panel de filtros del modelo.

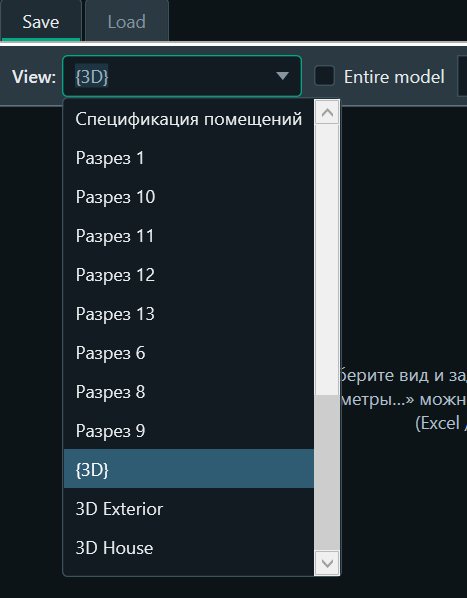

Figura 3 — Selección de una vista de Revit para formar el conjunto de datos.

Figura 4 — Filtro por tipo de geometría.

Figura 5 — Filtro por subproyectos.

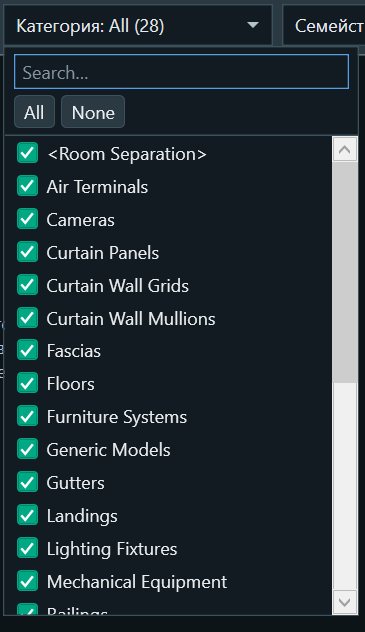

Figura 6 — Selección de categorías de elementos.

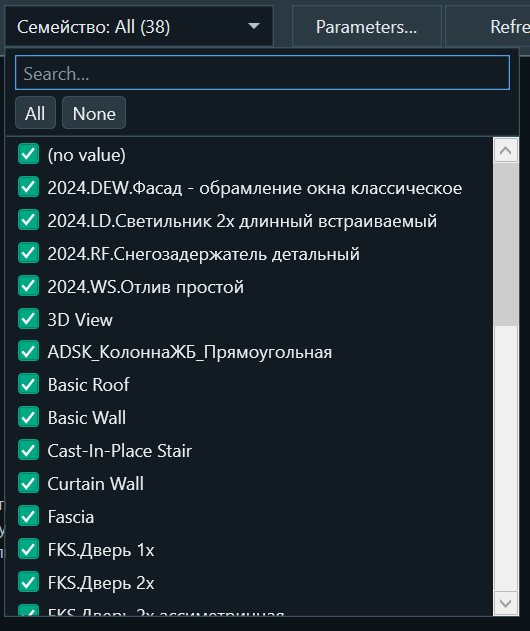

Figura 7 — Selección de familias.

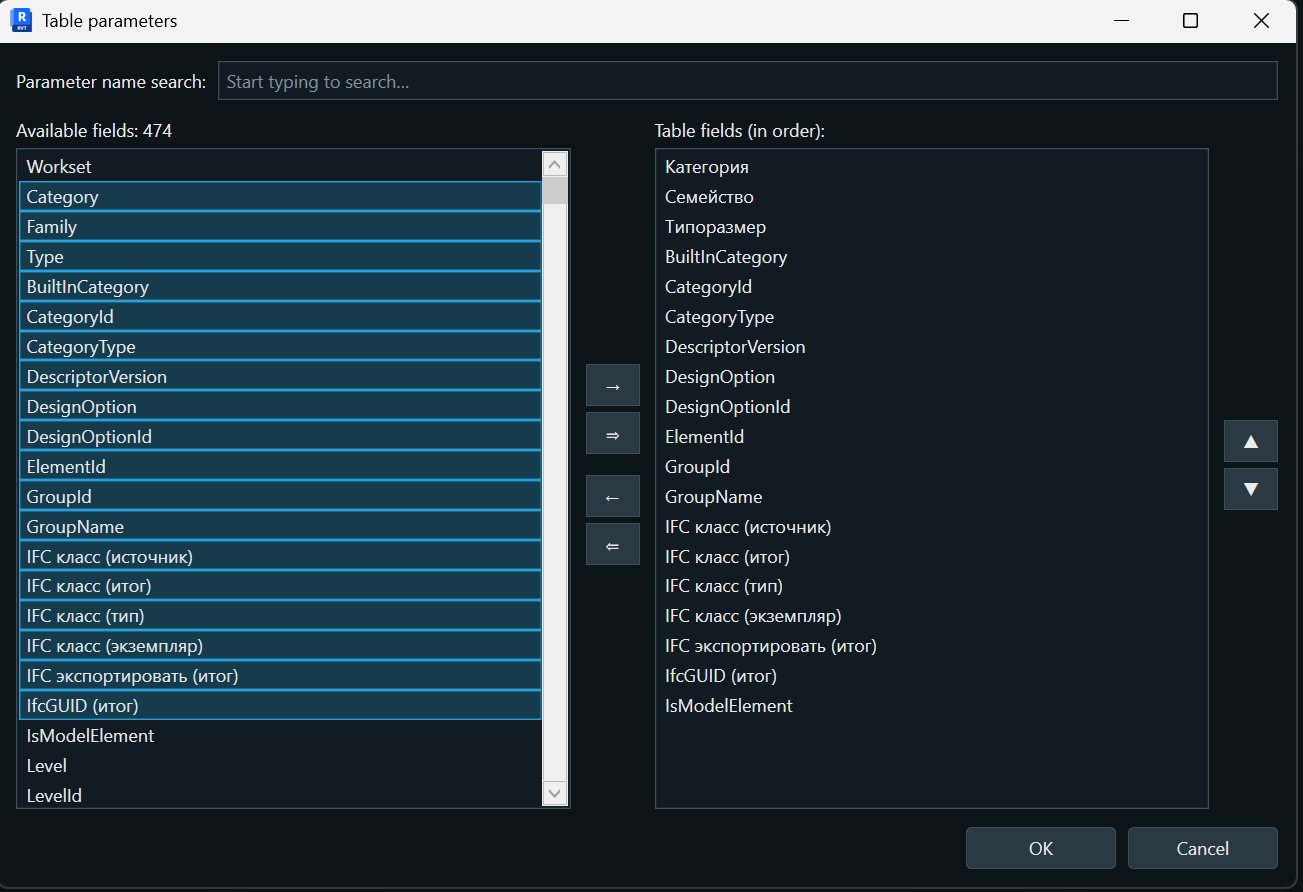

Figura 8 — Configuración de los parámetros incluidos en la tabla exportada.

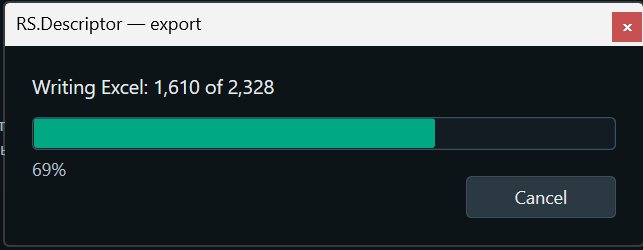

Figura 9 — Progreso de generación del archivo de Excel.

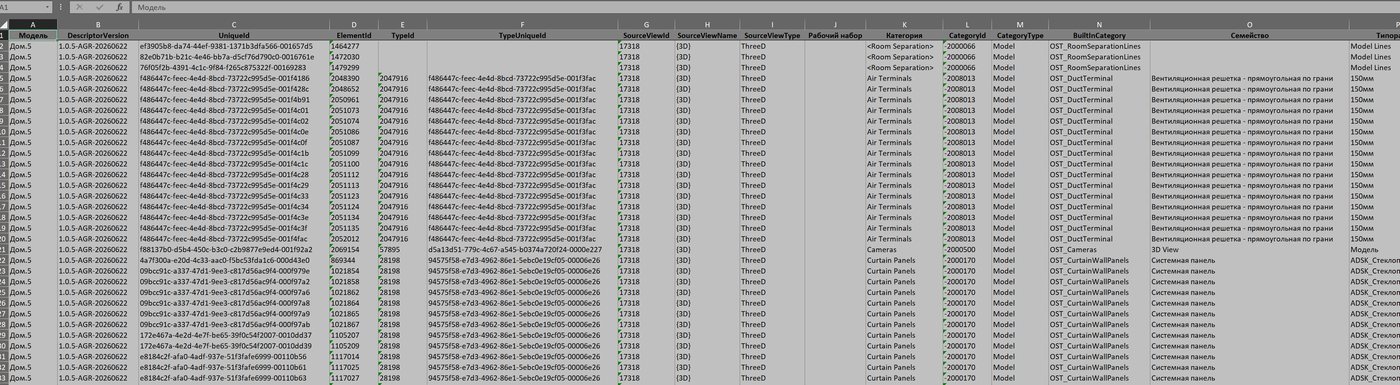

Figura 10 — Resultado de la exportación de los datos del modelo a formato tabular.

Para qué sirve

Alternativa al trabajo directo mediante MCP con alto consumo de tokens

Los servidores MCP permiten a la IA interactuar directamente con una aplicación y con el modelo, pero en escenarios BIM complejos esta interacción puede requerir transmitir una gran cantidad de contexto y realizar numerosas solicitudes intermedias. Esto aumenta el consumo de tokens, el tiempo de procesamiento y el coste de operación. Revit.Descriptor utiliza otro enfoque: presenta los datos necesarios del modelo en una forma tabular compacta, suficiente para resolver una tarea concreta.

Representación compacta del modelo

En lugar de enviar a la IA toda la estructura del modelo o una larga secuencia de comandos, al chat solo llegan los datos necesarios: elementos, categorías, parámetros y valores. La forma tabular es más fácil de analizar, comparar y procesar de manera masiva.

Trabajo en un chat de IA habitual

Los datos preparados pueden procesarse en una aplicación de IA habitual, ya sea en el navegador o en el escritorio. Para las operaciones típicas con parámetros no es necesaria una conexión permanente entre la IA y Revit mediante un circuito MCP independiente.

Menos tokens: más rápido y más económico

Reducir el volumen de contexto transmitido disminuye el consumo de tokens y acelera el procesamiento. Esto se nota especialmente en modelos grandes y en comprobaciones repetitivas o en el rellenado masivo de datos.

Qué se puede hacer

Tareas típicas para la IA

Asignación de códigos corporativos

La IA puede asignar los códigos, clasificadores y otros valores exigidos por la empresa según las reglas definidas, además de comprobar los datos ya rellenados y detectar desviaciones.

Comprobación de parámetros y categorías

Compruebe la presencia y corrección de los parámetros, los valores permitidos y la correspondencia de los parámetros con las categorías de elementos. La IA puede detectar de forma masiva omisiones, incoherencias y errores.

Preparación de datos para IFC y otros formatos

Utilice la IA para comprobar la correspondencia de categorías y parámetros, los requisitos de los datos exportados y la corrección del contenido informativo antes de transferir el modelo a IFC u otros formatos externos.

Limitaciones

Trabajo con datos, no con geometría

Revit.Descriptor no crea ni modifica la geometría del modelo: no construye, desplaza, gira ni edita la forma de los elementos. Su ámbito es la parte informativa del modelo BIM: parámetros, valores, códigos, clasificaciones, correspondencias y otros datos estructurados.
