Automatisieren Sie Raumansichten: Ansichten erstellen, Richtungen steuern, Benennung verwalten und die manuelle Arbeit bei der Innenraumgestaltung reduzieren.
Die Fenster verwenden das Anwendungssymbol. F1 am Menüband öffnet die englischsprachige Produktseite als Kontexthilfe.
Updatefenster, Meldungen, Statusleiste und Lizenzregisterkarte sind in die unterstützten Revit-Oberflächensprachen übersetzt.
1.0.63 | 12.08.2026
Die manuelle Updateprüfung zeigt die installierte Version. Der heruntergeladene Installer startet nach dem Schließen von Revit; deaktivierte Prüfungen lassen sich in der Oberfläche wieder einschalten.
Bestehende Einstellungen und Benutzerdaten werden automatisch übernommen.
DESCRIPTION
Revit RoomElevations
Anwendung
Arbeitsablauf für Raumansichten in Revit
Von der Auswahl der Räume bis zur Prüfung der erzeugten Ansichten hält das Plugin den gesamten Ablauf in einem Fenster zusammen und schreibt das Ergebnis zurück in das Revit-Projekt.

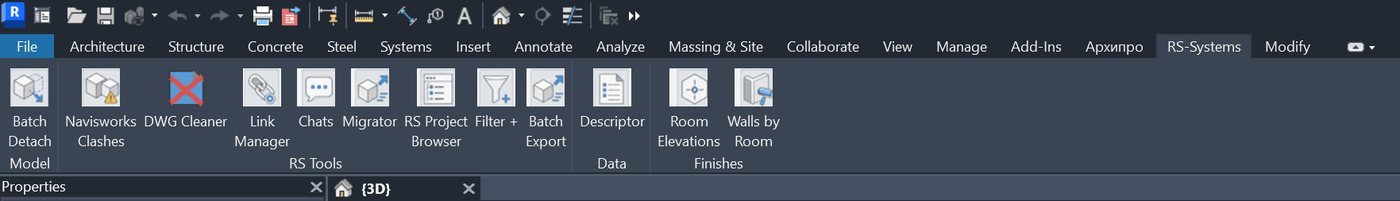

01 Befehl auf der RS-Systems-Multifunktionsleiste
Starten Sie Room Elevations auf der Registerkarte RS-Systems, um Innenansichten zu erzeugen, ohne das aktuelle Revit-Modell zu verlassen.

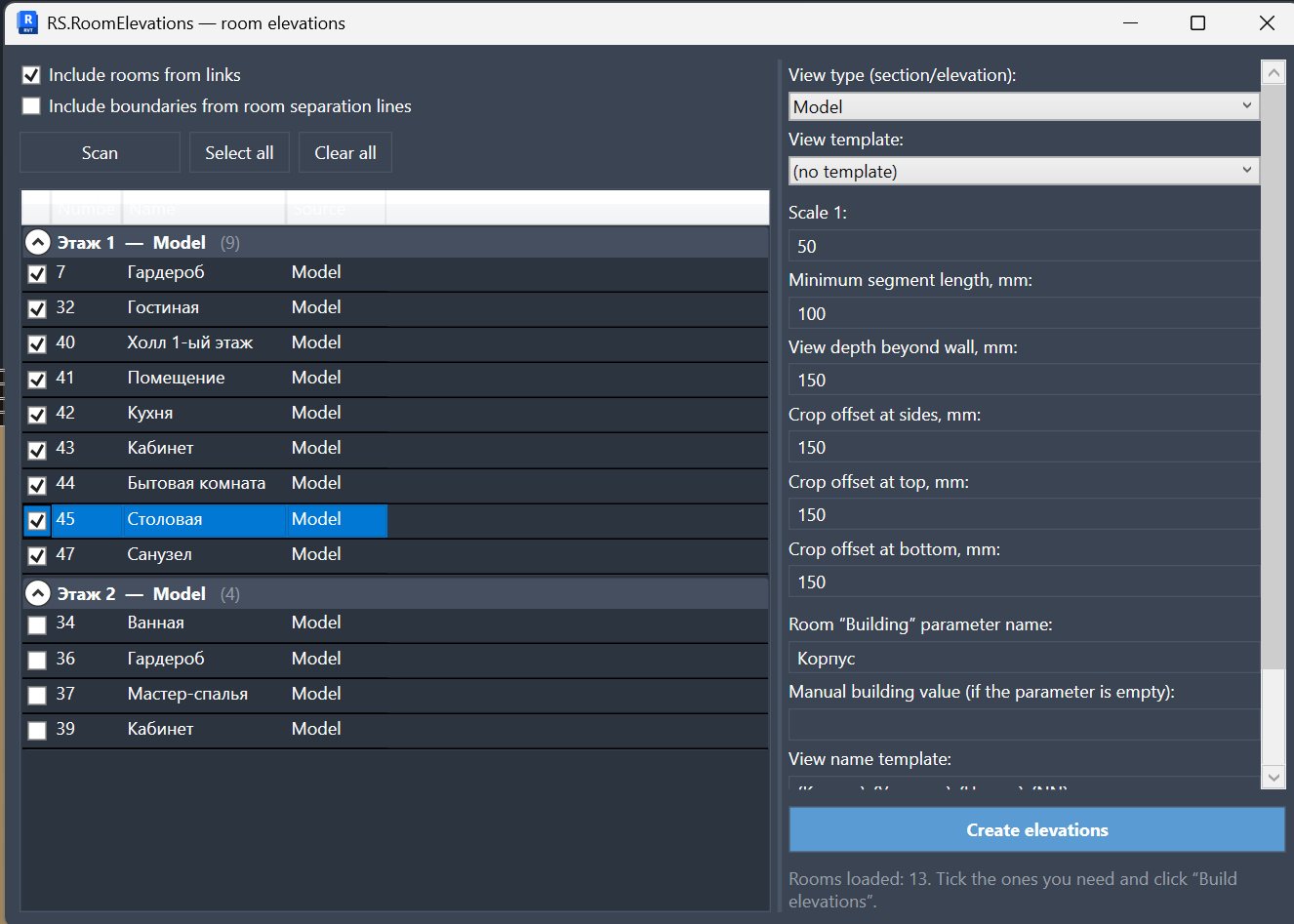

02 Hauptfenster: Raumliste und Erzeugungseinstellungen
Links werden die Räume nach Ebene und Quelle aufgelistet, rechts befinden sich die Erzeugungseinstellungen: Ansichtstyp, Maßstab, Abstände, Benennungsregeln und weitere Parameter.

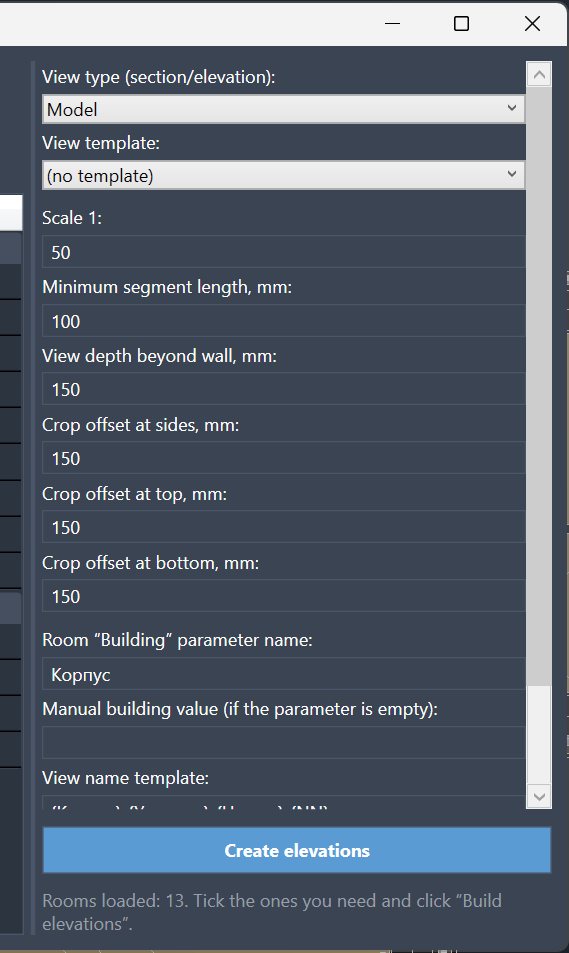

03 Detaillierte Erzeugungseinstellungen
Steuern Sie Ansichtstyp, Vorlage, Maßstab, minimale Segmentlänge, Tiefe, Zuschnittsversätze und Benennungsfelder, damit die Ansichten vor der Erzeugung dem Bürostandard entsprechen.

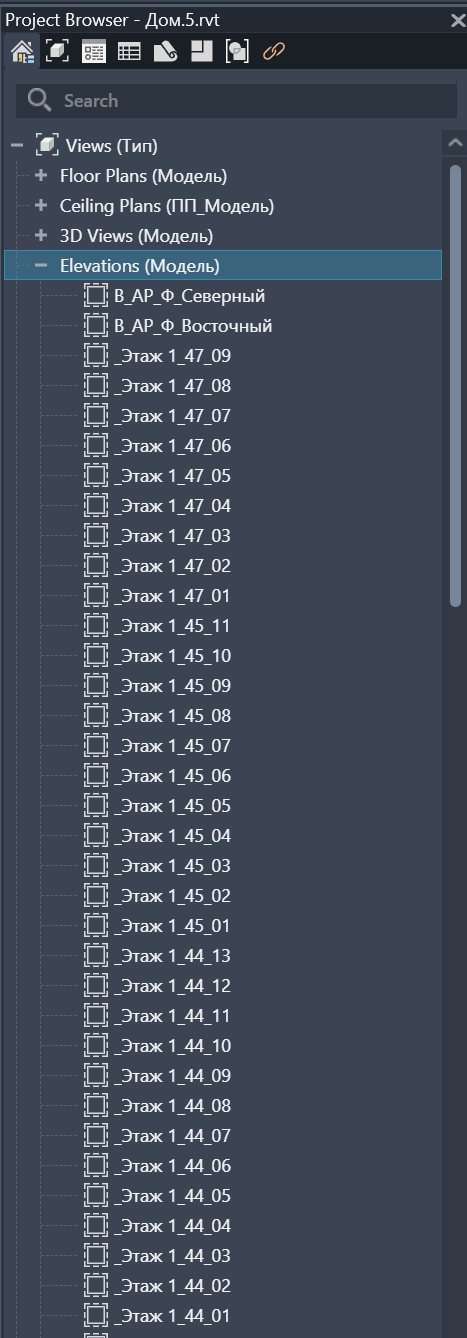

04 Erzeugte Ansichten im Projektbrowser
Die erzeugten Ansichten erscheinen im Browser als normale Revit-Ansichten und lassen sich daher leicht prüfen, weiter umbenennen, auf Pläne platzieren oder in die Dokumentation aufnehmen.

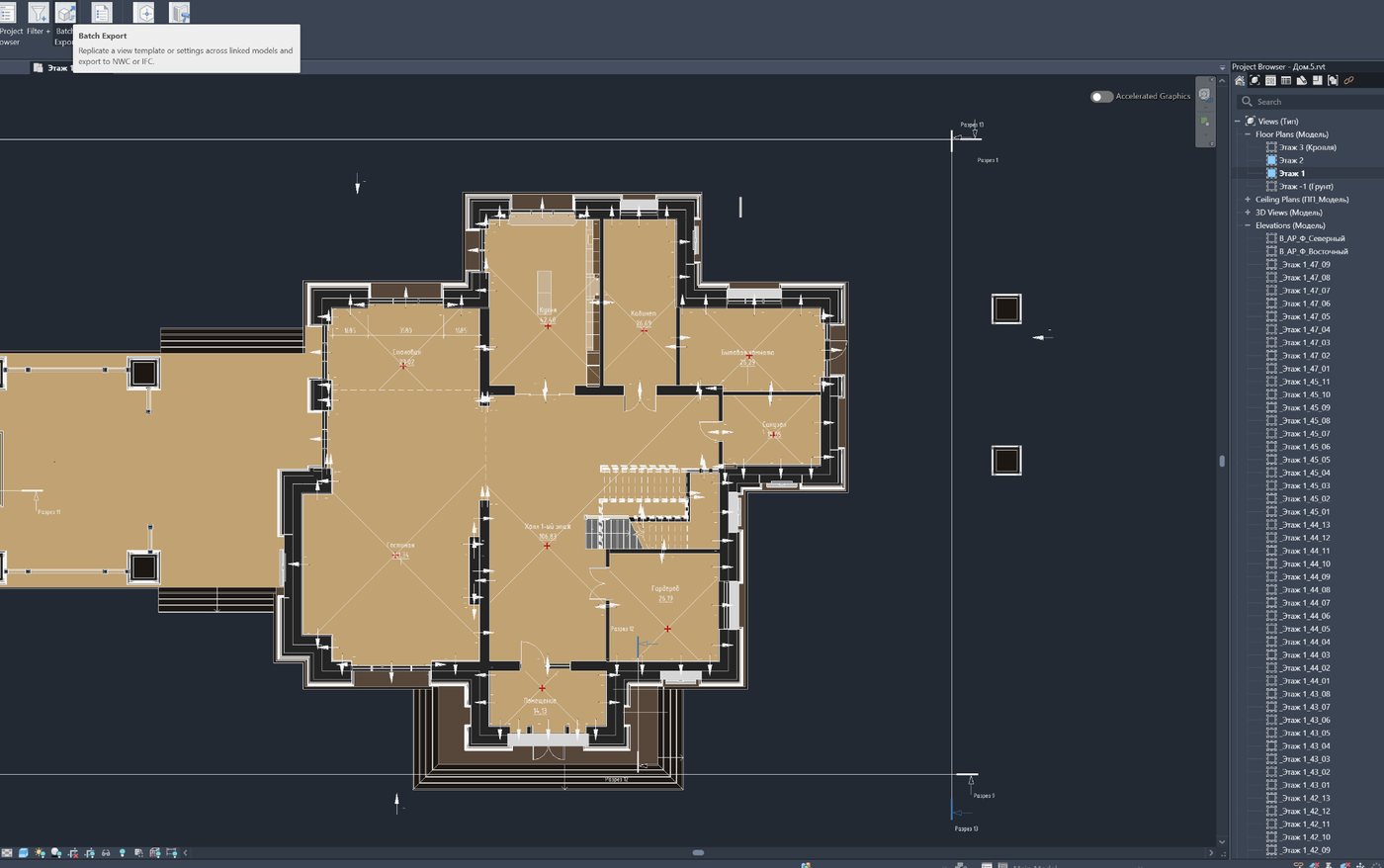

05 Grundriss mit Räumen und erzeugten Ansichtsmarken
Das Ergebnis ist direkt im Modell sichtbar: Die Räume bleiben im Grundriss, Marken zeigen die erzeugten Ansichten an und der Browserbaum rechts bestätigt den erzeugten Satz.
Wozu es dient
Die Innenraumdokumentation enthält zu viele wiederkehrende Vorgänge mit Raumansichten
Raumansichten werden oft nach derselben Logik für viele Räume erstellt. Das Plugin hilft, sie vorhersehbar zu erstellen und zu organisieren.
Anwendung
Grundlegender Arbeitsablauf
Installieren
Installieren Sie die MSI und öffnen Sie Revit.
Räume auswählen
Wählen Sie die Räume, die Ansichten benötigen.
Ansichten erstellen
Erstellen Sie Raumansichten und prüfen Sie die erzeugten Ansichten.
