Revit RoomElevations

பயன்படுத்தும் முறை

Revit-க்குள் அறை elevation பணிச்சூழல்

அறைகளைத் தேர்வு செய்வதிலிருந்து உருவாக்கப்பட்ட view-களைச் சரிபார்ப்பது வரை, இந்த plugin முழு room-elevation பணிப்போக்கையும் ஒரு சாளரத்திலேயே வைத்திருந்து முடிவை மீண்டும் Revit திட்டத்திற்குள் எழுதுகிறது.

01 RS-Systems ரிப்பனில் உள்ள கட்டளை

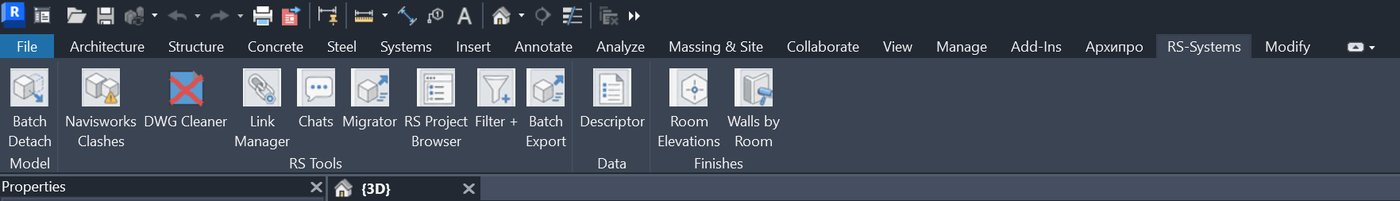

தற்போதைய Revit மாதிரியை விட்டு வெளியேறாமல் interior elevations உருவாக்க, RS-Systems tab-இலிருந்து Room Elevations-ஐ இயக்கவும்.

02 முதன்மை சாளரம்: அறை பட்டியல் மற்றும் உருவாக்க அமைப்புகள்

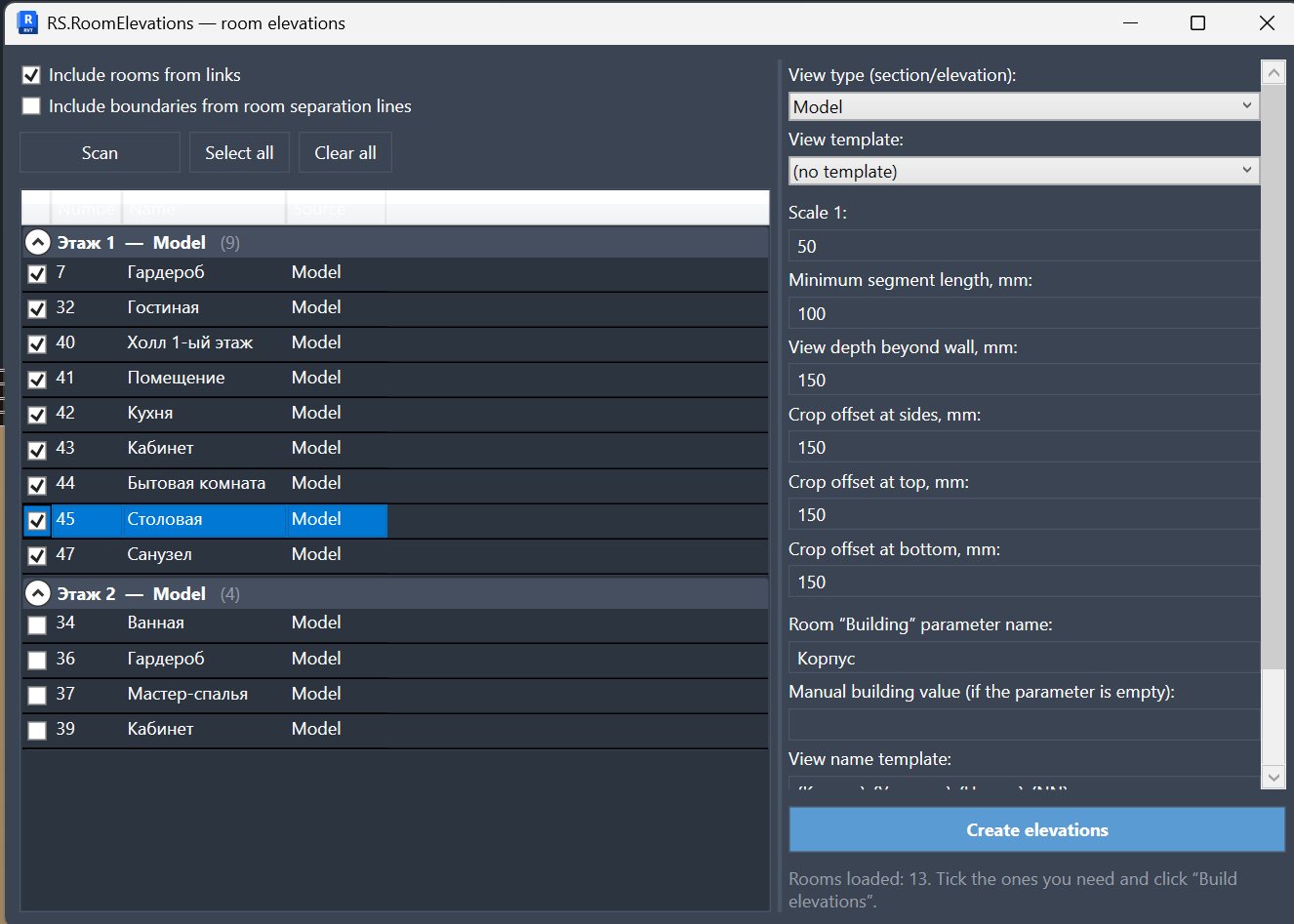

இடப்பக்கம் level மற்றும் source அடிப்படையில் அறைகளைப் பட்டியலிடும்; வலப்பக்கம் view type, scale, offsets, பெயரிடும் விதிகள் மற்றும் பிற generation settings-ஐ வைத்திருக்கும்.

03 விரிவான உருவாக்க அமைப்புகள்

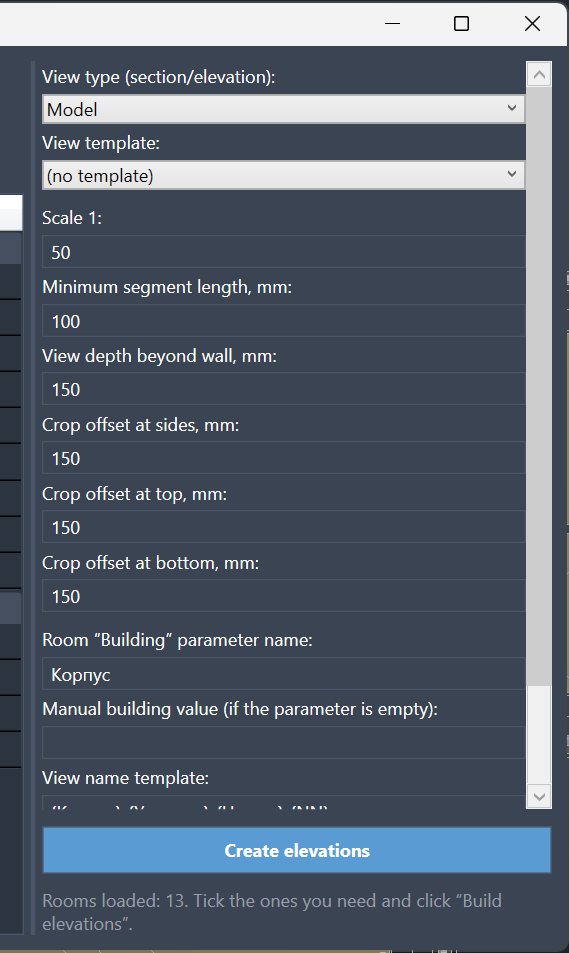

Elevations உருவாக்குவதற்கு முன் அலுவலகத் தரநிலைக்கு பொருந்தும் வகையில் view type, template, scale, குறைந்தபட்ச segment length, depth, crop offsets மற்றும் பெயரிடும் fields-ஐ கட்டுப்படுத்தவும்.

04 Project Browser-இல் உருவாக்கப்பட்ட elevations

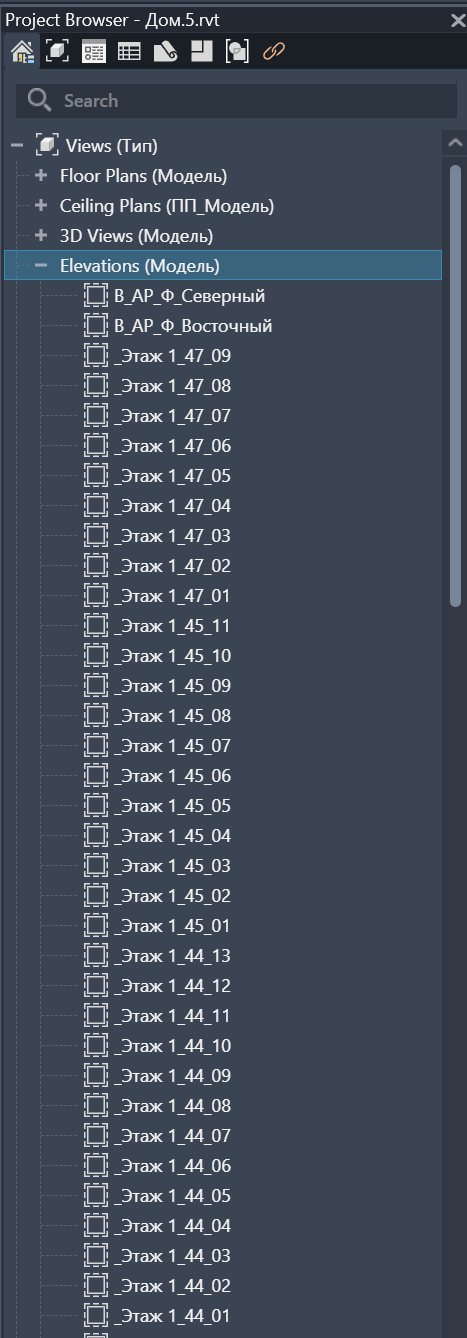

உருவாக்கப்பட்ட elevations வழக்கமான Revit views ஆக browser-இல் தோன்றும்; அவற்றை மதிப்பாய்வு செய்ய, மறுபெயரிட, sheets-இல் வைக்க அல்லது ஆவணங்களில் சேர்க்க எளிதாகும்.

05 அறைகள் மற்றும் உருவாக்கப்பட்ட elevation markers கொண்ட plan

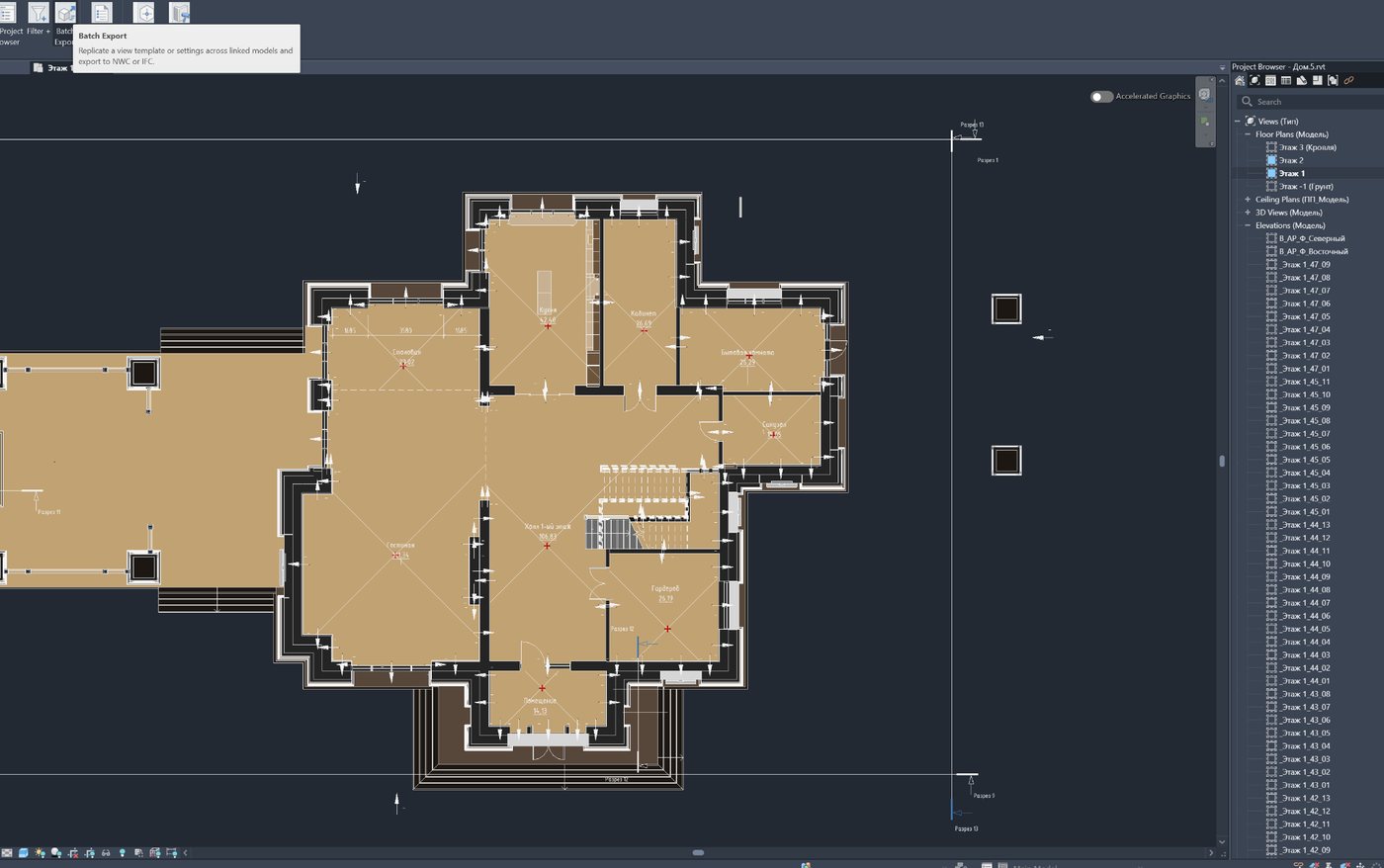

முடிவு நேரடியாக மாதிரியில் தெரியும்: அறைகள் திட்டத்தில் தொடர்ந்து இருக்கும், marker-கள் elevation-கள் உருவாக்கப்பட்ட இடத்தை காட்டும், மேலும் வலப்புற browser tree உருவாக்கப்பட்ட தொகுப்பை உறுதிப்படுத்தும்.

எதற்காகத் தேவை

உட்புற ஆவணப்படுத்தலில் அறைக் காட்சிகளுடன் பல மீளும் செயல்கள் உள்ளன

அறை உயரவரைவுகள் பல அறைகளுக்கு அதே தர்க்கத்தில் பெரும்பாலும் உருவாக்கப்படுகின்றன. செருகுநிரல் அவற்றை முன்கணிக்கக்கூடிய முறையில் உருவாக்கவும் ஒழுங்கமைக்கவும் உதவுகிறது.

பயன்படுத்தும் முறை

அடிப்படை பணிப் போக்கு

நிறுவவும்

MSI-ஐ நிறுவி Revit-ஐத் திறக்கவும்.

அறைகளைத் தேர்ந்தெடுக்கவும்

உயரவரைவுகள் தேவைப்படும் அறைகளைத் தேர்ந்தெடுக்கவும்.

காட்சிகளை உருவாக்கவும்

அறை உயரவரைவுகளை உருவாக்கி, பெறப்பட்ட காட்சிகளைச் சரிபார்க்கவும்.

உரிமம் வழங்கல்

வாங்குதல், சோதனை, செயல்படுத்தலுக்கான ஒருங்கிணைந்த ஓட்டம்
